电缆插座端子模压橡胶成型模具结构

　　这套模压橡胶成型结构，主要面向低压电气接插件领域的橡胶密封件生产场景，日常应用在电缆插座、接线端子的橡胶绝缘衬套、密封护套的模压工序中，是接插件生产环节里保障橡胶件成型精度、批量化一致性的核心工装。从实际生产用途来看，这类模具直接决定了橡胶衬套与端子、插座壳体的配合精度——毕竟电缆接插件的橡胶件不仅要实现线缆与壳体之间的绝缘隔离，还要承担防尘、防水、防松脱的密封作用，一旦模压尺寸出现偏差，要么装配时橡胶件被挤压开裂，要么装配后存在间隙，导致接插件在户外、工业设备舱等复杂工况下出现进灰、渗水问题，直接影响电气连接的可靠性。

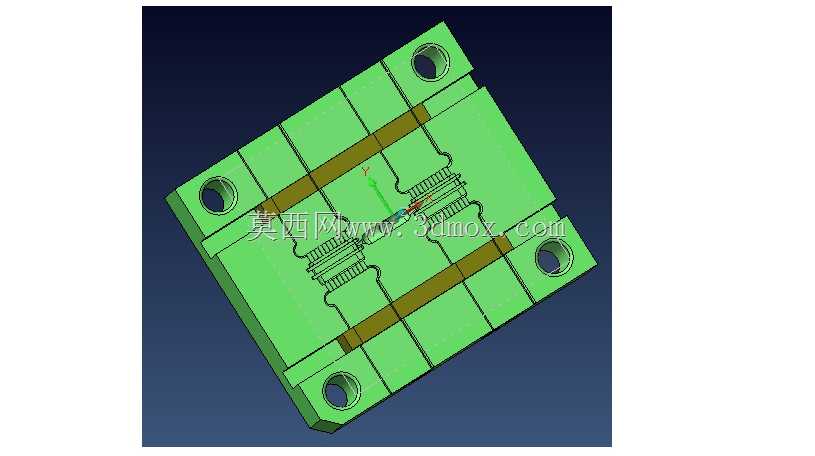

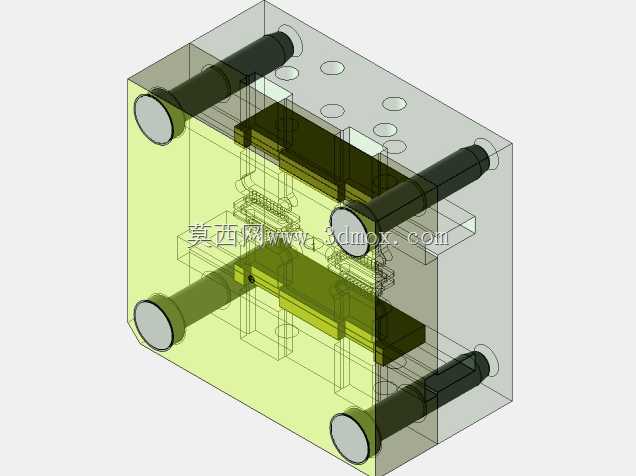

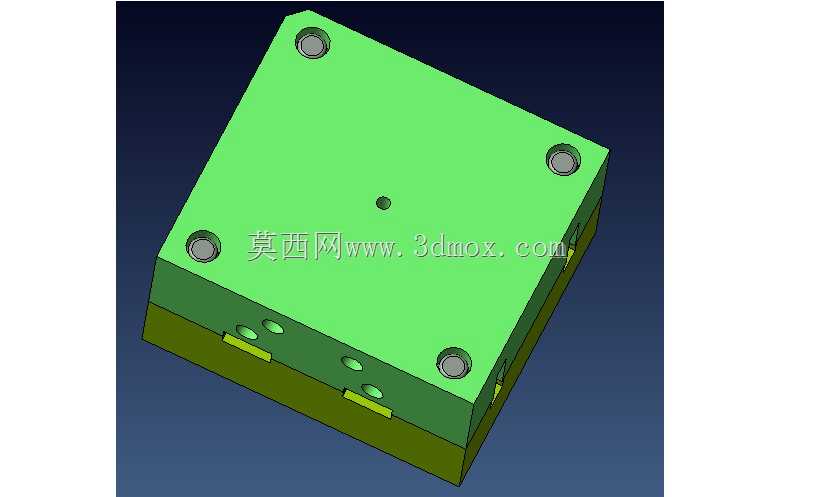

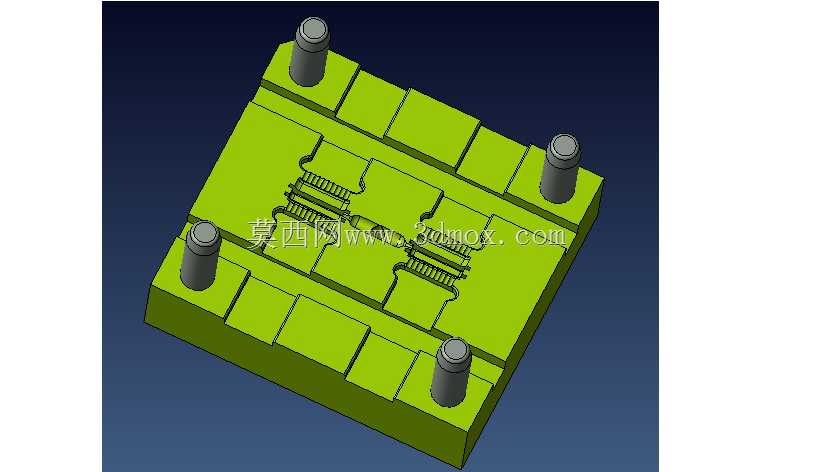

　　从结构设计思路来看，这套模具采用了一模多腔的布局，单次合模即可完成多件橡胶衬套的成型，适配中小批量接插件配件的生产需求，能有效降低单件产品的模压能耗与人工操作成本。模具主体采用上下模对合的结构形式，四个角位设置的导向柱，是合模过程中的核心定位部件，合模时导向柱先于模腔接触完成对位，避免上下模错位导致的模腔错边、橡胶件飞边过厚问题，这也是橡胶模设计里最基础但最容易被忽略的细节——很多新手设计的橡胶模因为导向长度不足、配合间隙过大，往往生产几十模之后就出现定位磨损，导致整批橡胶件的分型面错位，后续修边工作量大幅增加。模腔部分直接按照电缆插座橡胶衬套的外形做了仿形加工，分型面选在橡胶件的最大轮廓位置，方便开模后工件顺利脱模，同时也能把飞边控制在容易修整的轮廓边缘，减少后续去飞边的工序难度。

　　从安装边界与尺寸适配角度来说，这套模具的整体外形尺寸适配常规柱式平板硫化机的工作台安装范围，四个导向柱的伸出长度满足开模取件的行程要求，不需要额外对硫化机做改装就能直接上机使用。模腔的排布做了等距设计，保证每个模腔在硫化过程中受热均匀，避免出现靠近加热板边缘的模腔橡胶硫化不足、中心位置模腔橡胶过硫的问题，这一点对橡胶件的物理性能影响极大——硫化不足的橡胶件硬度不够、容易变形，过硫的橡胶件则会变脆、抗老化性能大幅下降，均匀的模腔排布能让各腔的橡胶硫化程度保持一致，保障同批次产品的性能稳定性。模具的上模与下模接触面做了精细的平面加工，合模后的间隙控制在橡胶溢边值范围内，既可以让多余的胶料顺利排出避免闷模，又不会让飞边过厚导致原料浪费、后续修边工作量增加。

　　在实际生产使用中，这套模具的操作逻辑也十分贴合一线生产的操作习惯：开模状态下将裁切好的橡胶坯料放入对应模腔，合模后通过硫化机的加热与保压，让胶料在模腔内充满成型，保压硫化完成后开模，即可取出成型的橡胶衬套，整个操作流程不需要复杂的辅助工装，一线操作工人经过简单培训就能上手。模腔的边角位置都做了适配橡胶件的圆角过渡，既避免了应力集中导致的模具型腔边角开裂，也能让橡胶件成型后没有尖锐的毛边，减少装配时割伤线缆绝缘层的风险。另外，模具的导向柱与模体的连接采用了过盈配合的装配方式，长期反复开合模也不会出现导向柱松动移位的问题，能有效延长模具的整体使用寿命，减少生产过程中的模具维护频次。
