搅拌机专用内花键直齿传动齿轮结构

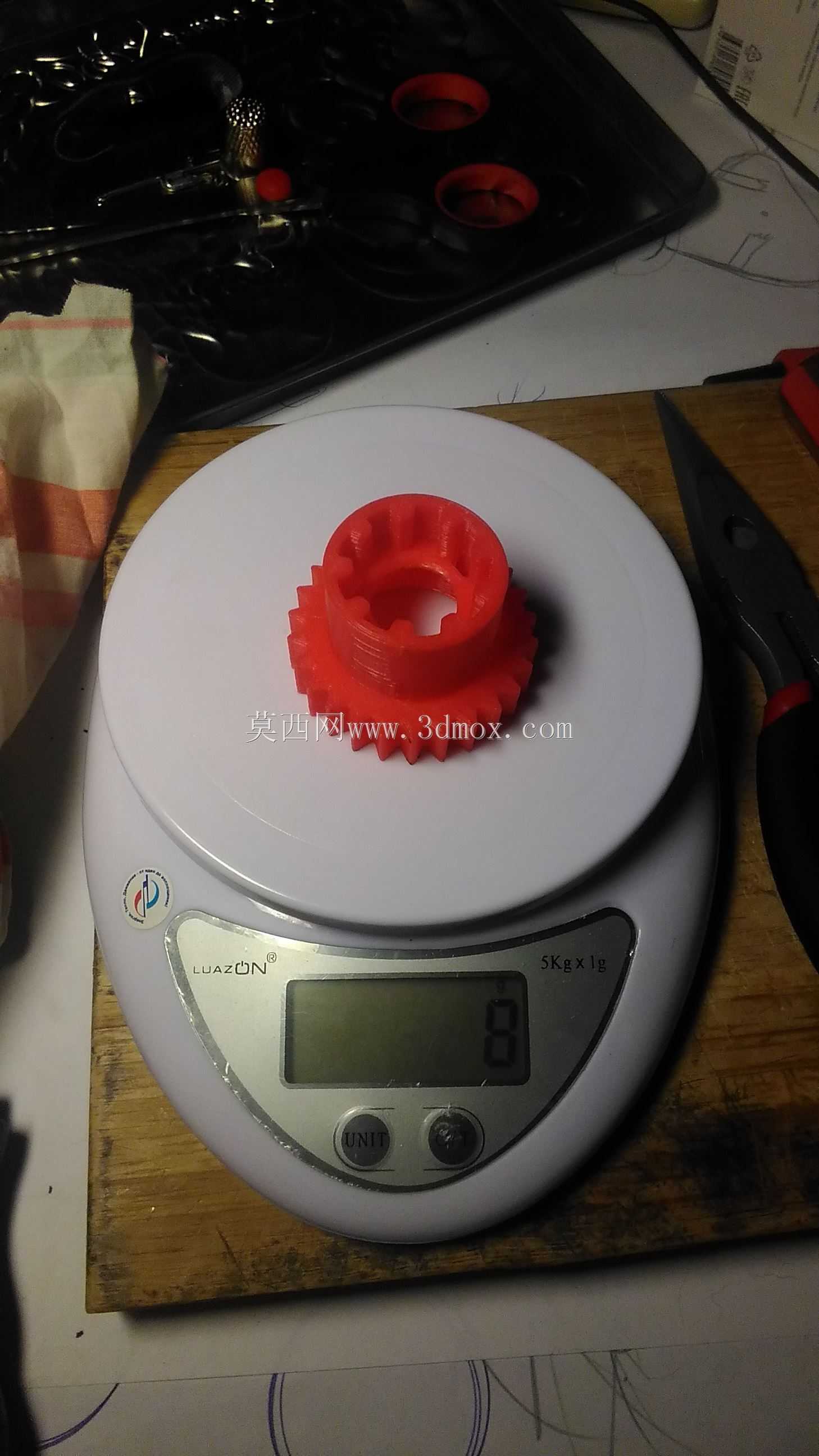

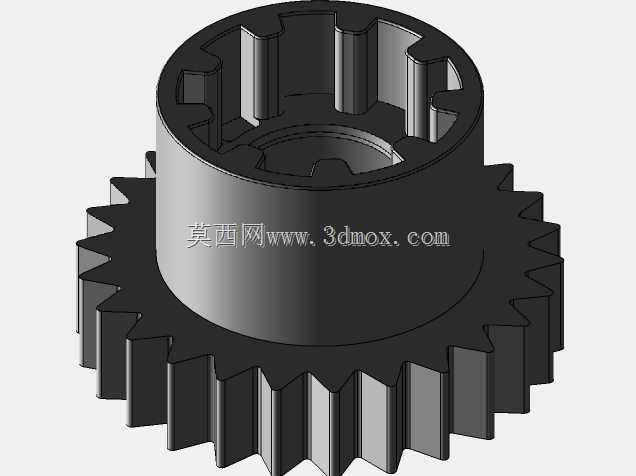

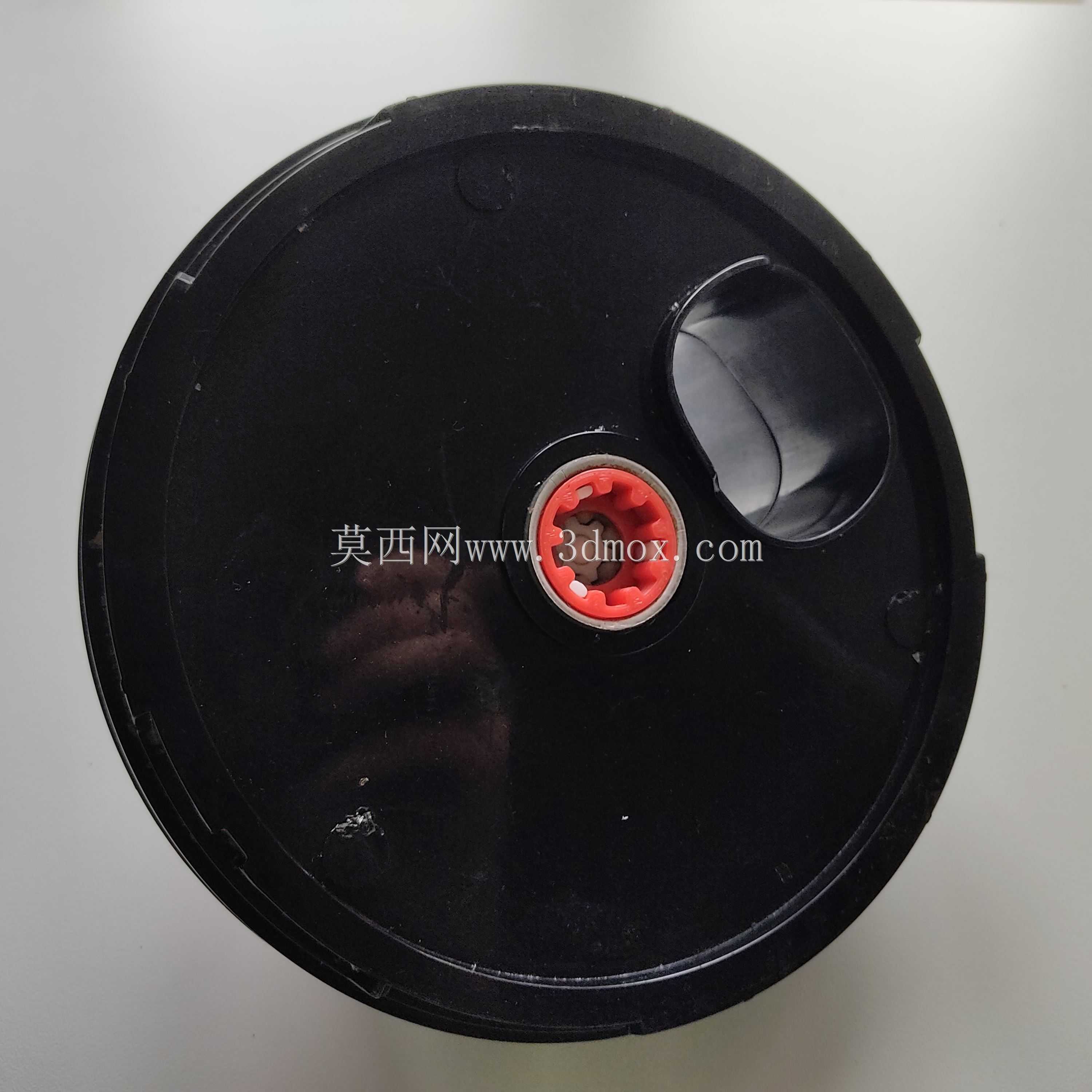

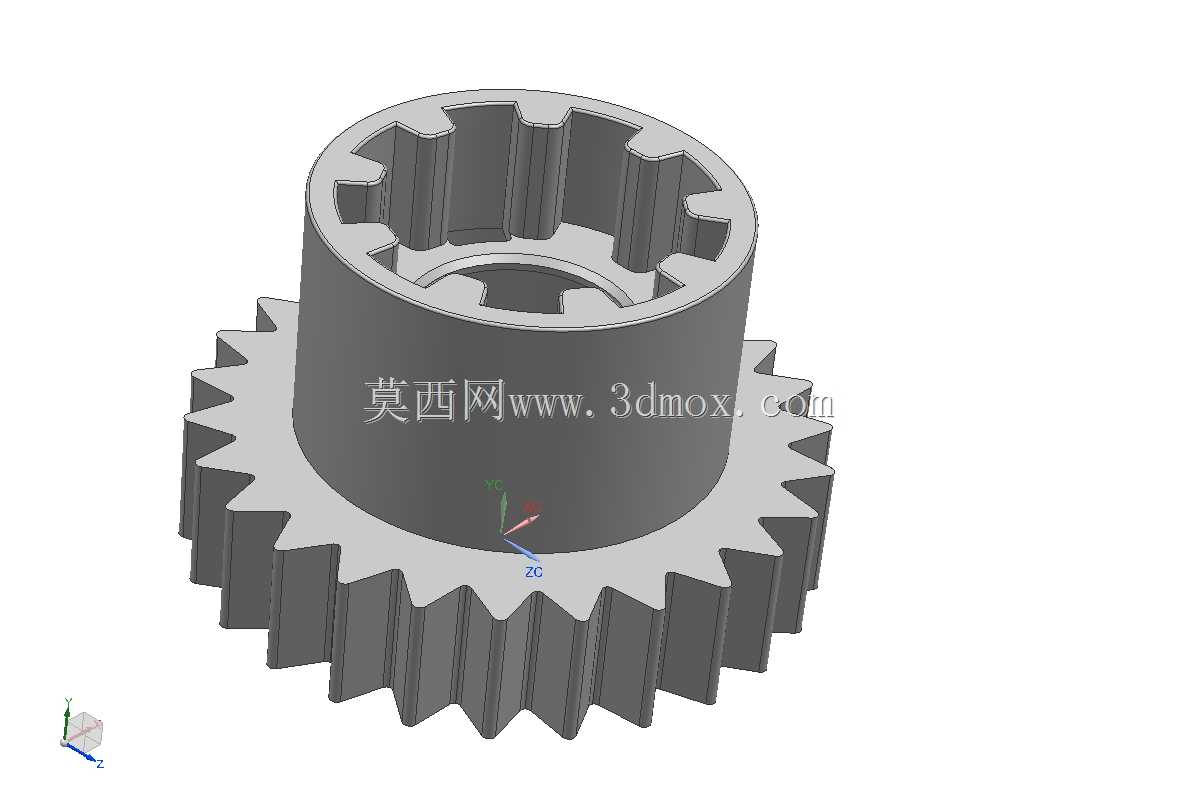

　　这款齿轮是小型搅拌设备传动系统里的核心动力传递零件，适配手持类搅拌设备的动力输出端，直接衔接驱动电机输出轴与搅拌工作头，承担扭矩传递、转速匹配的核心作用，在食品加工、小型建材搅拌、实验室物料混合这类场景中，这类带内花键的直齿圆柱齿轮是传动箱里最常见的动力传递构件。从结构设计来看，齿轮采用外直齿加内矩形花键的复合结构，外齿采用标准渐开线直齿齿形，齿向无螺旋角，加工时可直接通过滚齿、插齿工艺一次成型，不需要专用的螺旋角工装，加工成本低，装配时不需要额外调整轴向啮合位置，对装配公差的宽容度更高，非常适合小型民用、商用搅拌设备的批量生产需求。内孔采用矩形花键结构，和电机输出轴的外花键直接配合，相比单键连接的结构，花键配合的接触面积更大，传递相同扭矩时键齿的接触应力更小，在搅拌机频繁正反转、负载波动大的工况下，不会出现单键滚键、轴孔打滑的问题，能大幅提升传动箱的无故障运行时长。

　　从安装边界来看，齿轮的轴向定位依靠齿轮轮毂端面与箱体内轴承挡圈的贴合实现，轮毂部分的外径略大于齿根圆直径，装配时可以直接穿过齿轮箱的端盖密封孔，不需要额外加装轴套来适配密封件尺寸，减少了传动箱内的零件数量，降低了装配累计误差。齿宽的设计匹配小型搅拌设备的额定输出扭矩，齿部的有效啮合宽度覆盖配对齿轮的全齿宽，不会出现偏载啮合导致的齿面局部磨损过快问题。在实际工况中，这类搅拌设备经常会遇到搅拌物料卡滞、负载突然升高的情况，齿轮的齿根部分做了小圆角过渡处理，避免应力集中导致的断齿问题，日常维护时只需要定期在齿轮箱内填充润滑脂，就能保证齿面的正常润滑，降低齿面磨损速率。

　　设计这类齿轮的时候，首先要匹配对应型号搅拌设备的电机输出轴花键参数，内花键的小径、大径、键宽公差都要和输出轴的配合公差对应，保证装配后轴与齿轮的同轴度，避免高速转动时出现径向跳动，导致传动噪音过大、齿面偏磨的问题。外齿的参数需要和传动箱内的配对齿轮参数完全匹配，模数、压力角、齿数都要按照传动比要求确定，保证输出转速符合搅拌作业的需求，齿顶圆的尺寸要控制在齿轮箱内腔的避让边界内，转动时不会和箱体内壁、其他相邻零件发生运动干涉。齿轮的材料一般选用粉末冶金或者中碳钢加工，小批量生产时可以用中碳钢滚齿后做调质处理，提升齿面的硬度和耐磨性，大批量生产时采用粉末冶金压制成型，不需要后续大量机加工，零件的一致性更好，生产成本更低。

　　在实际装配过程中，齿轮压装到输出轴上之后，需要检查齿圈的径向跳动和端面跳动，跳动值控制在允许的公差范围内，才能保证和配对齿轮的啮合间隙均匀，转动时没有卡滞、异响的问题。齿侧间隙的设计要考虑润滑脂的填充空间，同时兼顾正反转时的回程间隙，间隙过大会导致正反转切换时出现冲击噪音，间隙过小则会导致润滑不足，齿面磨损加快。这类齿轮的应用场景决定了它不需要承受过大的冲击负载，但对运行的可靠性、维护成本有较高要求，所以在结构设计时尽量减少复杂的工艺结构，优先选用成熟的、易加工的齿形和连接结构，既能满足使用需求，又能控制生产和维护成本，适配小型搅拌设备的量产需求。
