雨水处置一体化流处理罐体设备

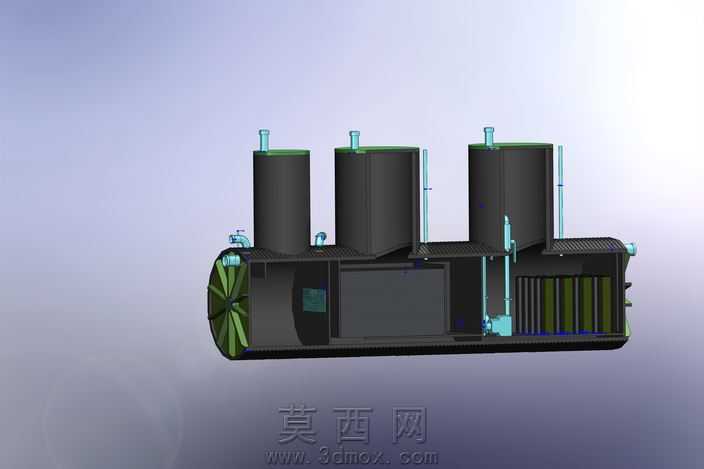

本模型为雨水处置专用流处理罐体，采用SolidWorks完成全参数化三维建模，整体以卧式长罐体为主体承载结构，顶部均匀布置三组立式圆柱形处理仓，各仓体通过内置管路与卧式主舱连通，形成分级处理的流道布局。建模过程中优先采用自顶向下的设计思路，先搭建整体流道走向的骨架模型，再依次拆分主舱壳体、顶部处理仓、端盖结构、内部导流组件、外部连接管路等独立零件，所有零件间保留完整的装配约束关系，可实现参数化修改调整。材质渲染方面，主罐体外壳采用哑光深灰碳钢材质模拟实际防腐涂装效果，顶部处理仓顶部端盖、外部连接管路采用亮面浅蓝色工程塑料材质区分功能部件，主舱左端的进水导流叶轮采用深绿与浅绿分色设计，清晰展示叶轮的叶片分层结构，内部过滤组件采用深绿条纹材质标识滤料填充区域，各部件材质区分明确，可直观识别不同功能模块。结构设计上，主舱左端设置带放射状导流叶片的进水端结构，可对进入罐体的雨水进行初步旋流整流，降低进水冲击对内部流态的影响；主舱中段设置封闭的检修舱段，预留后期运维的操作空间；主舱右段布置多层平行排列的过滤组件，可对雨水中的杂质进行逐级截留；顶部三组立式处理仓分别对应不同的处理工序，仓体侧面设置垂直布置的液位检测管路，可实时监测仓内液位变化，仓顶设置排气与检修接口，满足设备运行与维护的功能需求。所有管路接口均做了法兰连接结构的细节建模，螺栓孔位、密封面结构均还原实际工业设计标准，模型整体结构完整，无缺失零件，可直接用于方案展示、结构校核以及后续的工程图导出工作，能够直观呈现雨水处置流罐体的内部构造与工作流道走向，为雨水处理设备的设计优化提供直观的三维参考。
