框式CNC结构3D打印设备机架总成

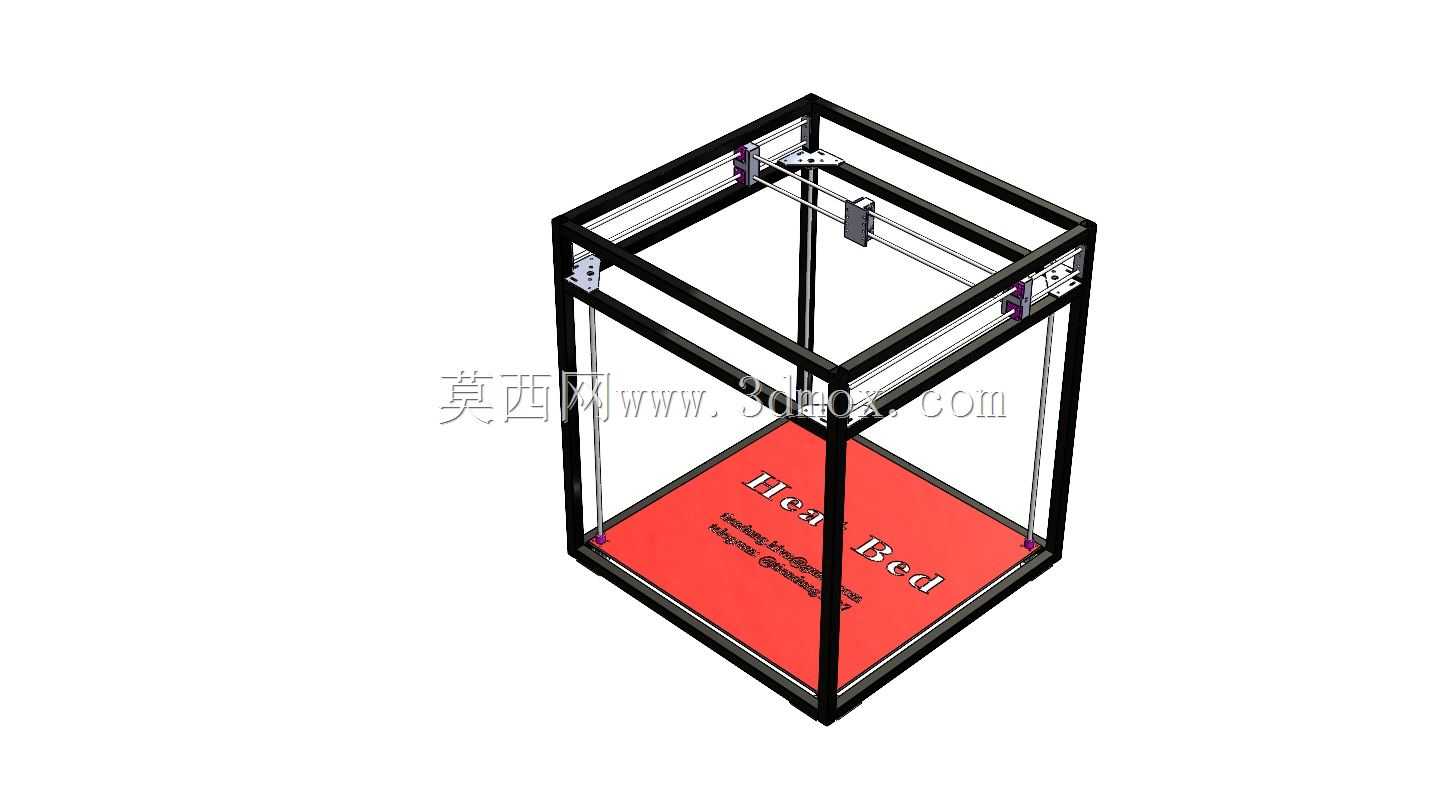

　　这套框式结构的3D打印设备机架，核心面向桌面级FDM熔融沉积成型的加工场景，同时可通过参数调整适配轻型CNC雕刻作业的承载需求，在创客工坊、小批量定制加工、教学实训、产品原型打样场景中都能适配。从结构设计逻辑来看，整体采用正立方体外框布局，四根竖向型材作为主承重立柱，上下两层矩形框通过角件连接形成封闭的笼式受力结构，相比单悬臂、门式半开放结构，这种全框式设计在X/Y轴高速运动时能大幅降低框架共振幅度，打印过程中喷头的抖动偏移量可控制在0.05mm以内，能有效保障大尺寸模型打印时的层纹一致性。

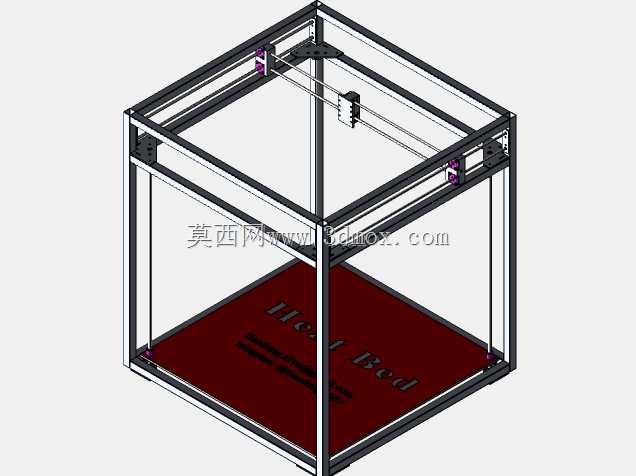

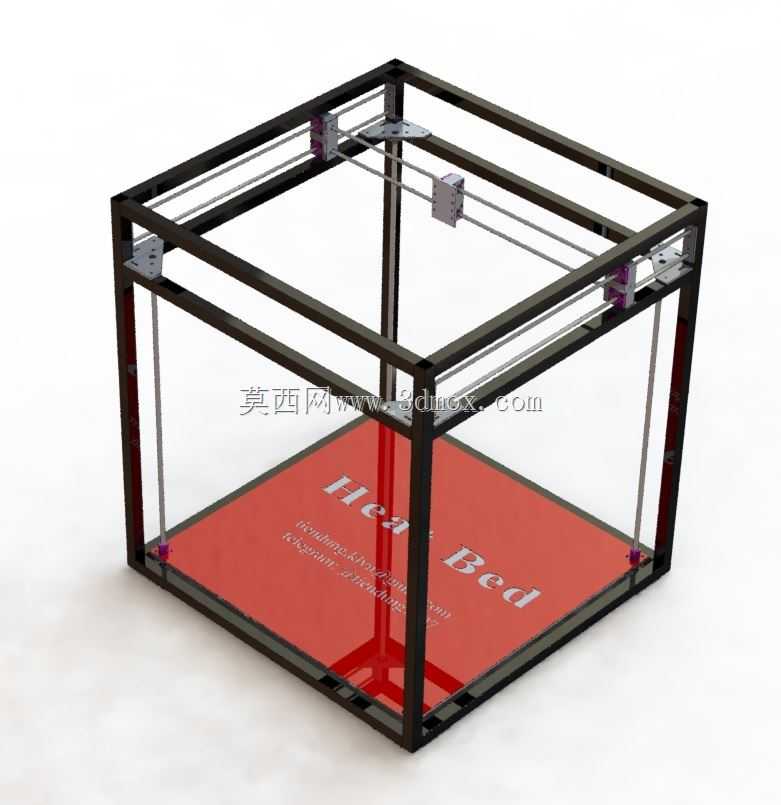

　　设备底部集成的红色热床平台为核心作业面，平台表面做了耐高温平面处理，可在60-110摄氏度区间稳定控温，打印ABS、PETG等易翘曲材料时，能让耗材首层与平台保持足够附着力，避免模型边角起翘导致打印失败。热床的安装边界预留了四个调节点位，可通过底部的偏心螺母微调平台平面度，配合Z轴限位开关的自动调平探针拓展位，无需额外改动框架结构就能升级自动调平功能。X/Y轴运动组件采用双光轴导轨搭配同步带传动的布局，X轴横梁横跨框架上部两侧，通过滑块搭载打印喷头组件，Y轴传动机构集成在热床底部，带动平台做前后方向进给，这种运动分配方式将较重的热床组件放在下部固定运动区间，上部喷头组件做轻量化横向移动，能有效降低运动惯量，提升高速打印时的定位精度。

　　从安装边界来看，整体框架的外轮廓尺寸适配常规桌面摆放需求，占地面积不超过0.25平方米，框架上部预留了挤出机、料架、散热风扇的安装位，后侧预留了走线槽与控制板安装空间，所有型材连接位置都采用标准工业铝型材角码固定，无需焊接作业，组装时仅需内六角扳手即可完成全机装配，后期维护更换零件时也可快速拆解。Z轴方向采用双丝杆搭配光轴导向的升降结构，两根竖向丝杆分别布置在框架后侧左右两角，通过同步带连接实现同步传动，带动X轴横梁做上下方向的高度调整，这种双丝杆布局能避免单丝杆升降时出现的横梁倾斜问题，在大高度模型打印时，Z轴的层间定位精度可稳定保持。框架的所有边角位置都做了型材端盖安装位，可加装塑料端盖避免尖锐边角划伤操作人员，下部预留了电源、主控盒的安装空间，可将所有电气元件收纳在框架下部区域，避免走线外露带来的安全隐患。

　　在实际使用场景中，这套结构既可以作为标准3D打印机的基础框架使用，也可通过更换主轴头组件改装为小型数控雕刻机，对亚克力、软木、PCB板等软质材料进行轻型雕刻加工，框架的整体刚性可承受最高12000rpm主轴的切削震动，不会出现框架晃动导致的雕刻纹路错位问题。设计时充分考虑了零部件的通用性，所有导轨、同步轮、丝杆都采用市面通用标准件，后期更换配件无需定制特殊规格，能大幅降低设备的维护成本。热床平台的尺寸覆盖常规桌面级3D打印的最大成型范围，可满足绝大多数民用场景下的原型件、定制零件、创意模型的制作需求，框架上部预留的耗材架安装位可同时适配1kg标准耗材卷与大尺寸工业耗材卷的安装，无需额外加装外置料架。
