Haldis3D打印机红蜥蜴K1挤出热端结构

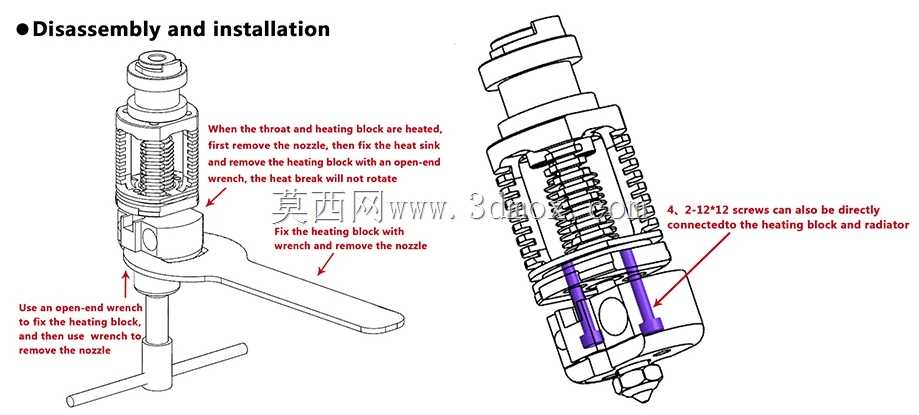

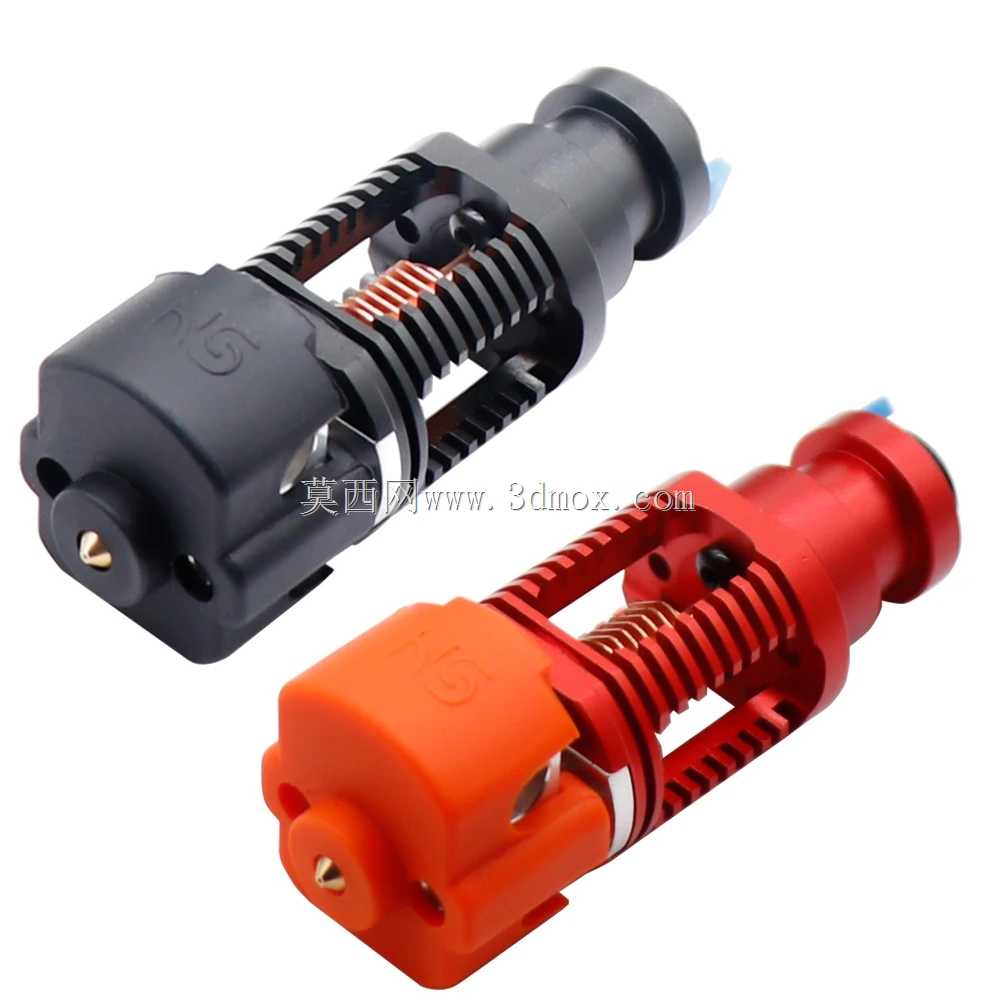

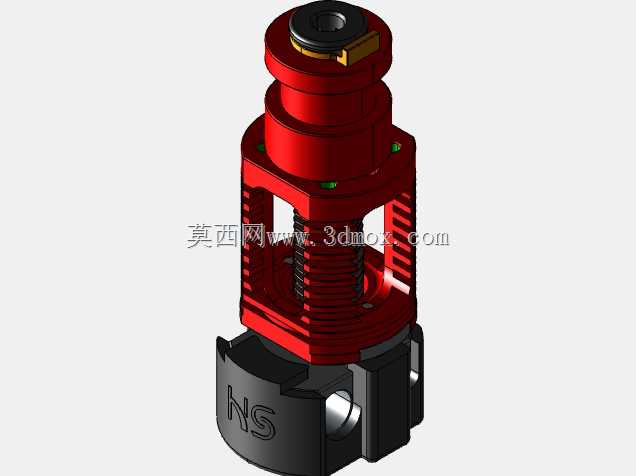

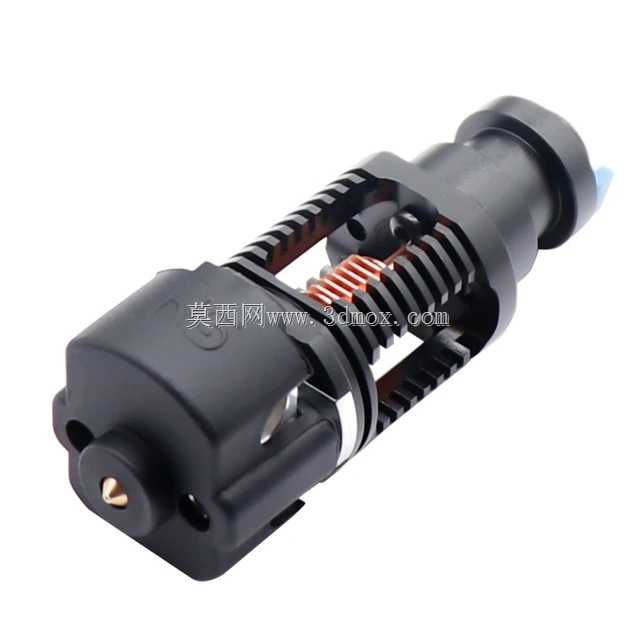

　　在桌面级FDM熔融沉积成型3D打印设备的核心功能部件中，挤出热端直接决定了耗材熔融效率、出丝稳定性与打印成型精度，是整机结构设计中需要重点匹配安装边界、热传导路径与运动惯量的核心组件。本次拆解建模的红蜥蜴K1热端，是针对Haldis系列近程挤出3D打印机开发的专用熔融挤出部件，其结构设计完全围绕近程挤出的低阻力送料、快速温变响应、紧凑安装尺寸三个核心需求展开，没有冗余的装饰性结构，所有外形特征均服务于实际打印工况的功能需求。

　　从实际应用场景来看，该热端适配1.75mm直径的PLA、ABS、PETG、TPU等主流FDM打印耗材，最高支持260℃的持续工作温度，可覆盖绝大多数民用桌面级3D打印的耗材使用需求，既可以满足创客场景下的创意模型打印，也能适配小批量功能件试制的长时间连续打印工况。不同于远程挤出结构的热端仅承担熔融与出丝功能，这款适配近程挤出的热端集成了耗材导向、加热熔融、温度检测、散热隔热、喷嘴固定多个功能模块，所有模块的同轴度公差控制在0.05mm以内，避免送料过程中出现耗材弯折、堵头、溢料等常见打印故障。

　　从结构设计思路来看，该热端采用了分段式热管理结构，上部散热段采用带密集散热鳍片的镂空笼式结构，配合近端散热风扇可快速将加热块向上传导的热量带走，确保散热段温度始终保持在耗材玻璃化转变温度以下，避免耗材在上部喉管位置提前软化膨胀造成送料阻力增大甚至堵头；中部隔热段采用薄壁不锈钢喉管搭配隔热衬套，最大限度降低加热块向散热段的热传导效率，减少不必要的热量损耗，同时保证加热区域的温度稳定性；下部加热段采用一体式铝合金加热块，内置加热棒与热敏电阻安装孔，加热块与黄铜喷嘴采用螺纹密封连接，接触端面做了精密研磨处理，保证热传导效率的同时避免熔融耗材从螺纹缝隙溢出。

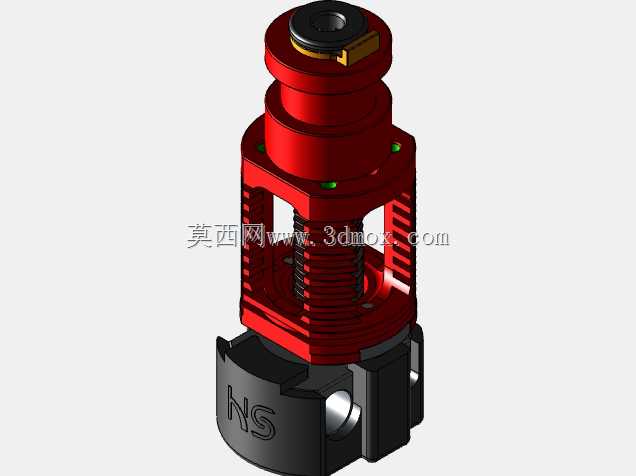

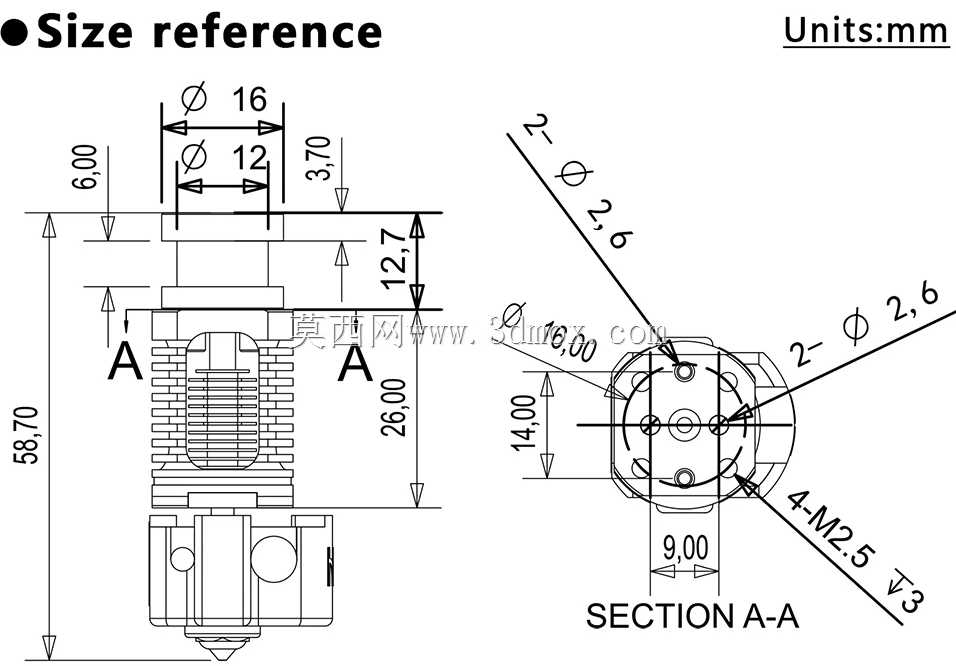

　　从外形尺寸与安装边界来看，该热端整体为同轴圆柱类结构，最大外径不超过22mm，整体长度控制在65mm以内，上部预留了标准的近程挤出机送料齿轮对接接口，安装法兰位置的孔位完全匹配Haldis 3D打印机的X轴滑台安装基准，不需要额外制作转接件即可直接完成装配，替换原有热端时不需要调整整机的运动行程参数。热端末端的喷嘴采用标准M6螺纹接口，可根据打印需求更换0.2mm、0.3mm、0.4mm、0.6mm等不同内径的喷嘴，喷嘴突出加热块下端面的长度经过精确计算，打印第一层时不会与加热床产生结构干涉，同时能保证成型件表面的冷却气流可以直接吹到刚挤出的耗材位置，减少打印件的翘曲变形概率。

　　从实际功能特性来看，该热端的送料通道内壁做了抛光处理，表面粗糙度控制在Ra0.8以下，耗材在通道内的送进阻力比普通热端降低30%左右，打印柔性TPU耗材时不会出现耗材弯折、送料打滑的问题；加热块的热容经过精确匹配，搭配30W功率的加热棒可以在90秒内从室温升到200℃的打印温度，持续打印过程中温度波动控制在±1℃以内，不会因为温度波动造成出丝直径变化影响打印件表面质量。外部的黑色保护罩采用耐高温工程塑料制作，既可以避免操作人员误触高温加热块造成烫伤，也能减少打印过程中冷却气流直接吹到加热块表面造成的温度损耗，保护罩上的镂空开槽刚好对应散热鳍片的位置，不会影响上部散热段的通风散热效果。

　　在三维建模过程中，该结构的所有配合面均按照实际装配公差进行参数化绘制，螺纹连接位置、安装孔位、同轴配合面的尺寸完全还原实物的装配关系，既可以用于3D打印机的改装替换选型参考，也可以作为近程挤出热端结构设计的参考案例，帮助结构设计人员理解FDM热端的热管理路径设计、安装边界匹配、功能模块集成的工程设计逻辑，避免在自主设计热端结构时出现热传导路径不合理、安装干涉、同轴度不足等常见工程问题。
