倾斜式机械限位定位块结构设计

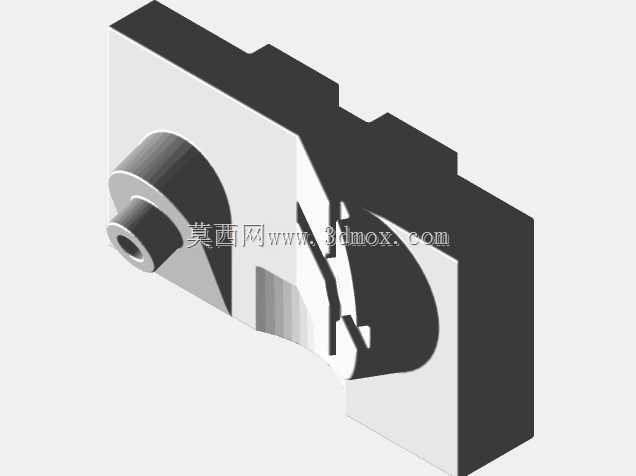

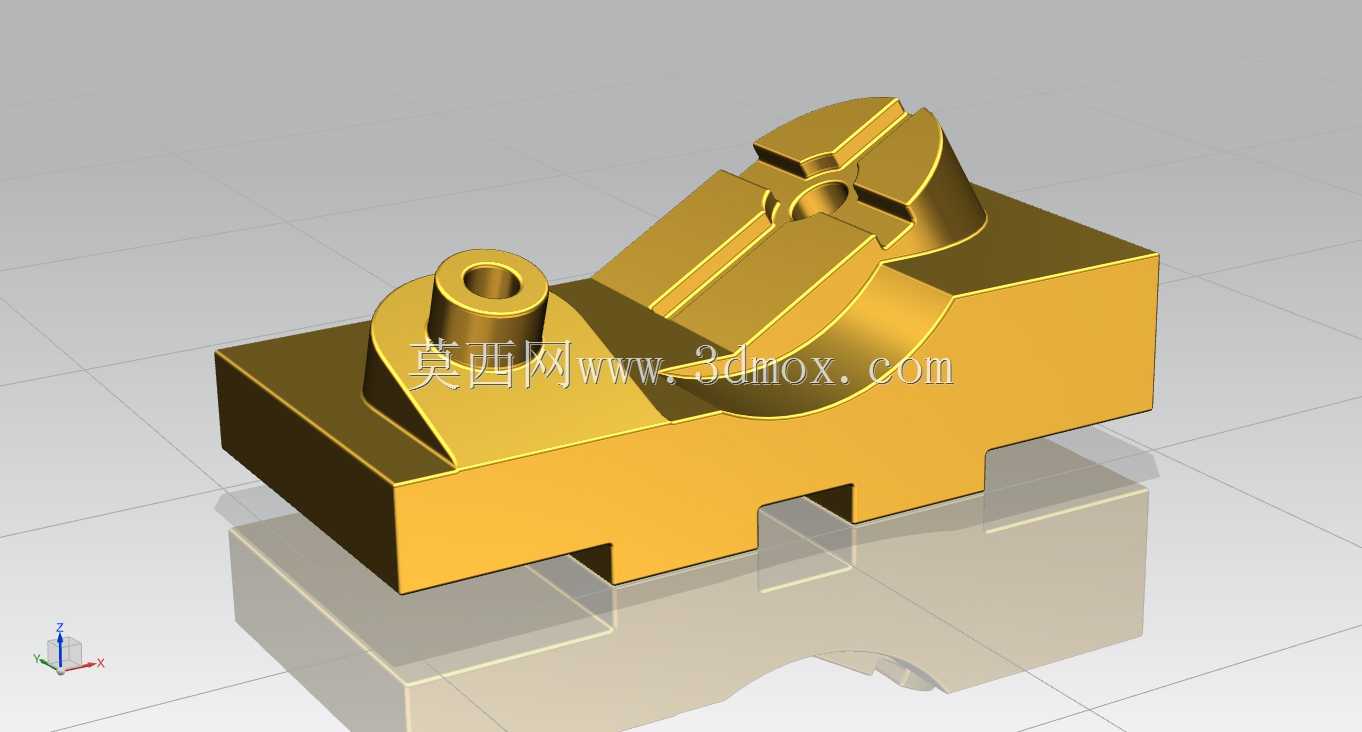

　　在工装夹具、自动化输送线的工位定位场景中，这类带倾斜导向面的定位块是实现工件快速入位、精准限位的核心构件，日常产线运行时，工件从上游工位输送到定位工位时，不需要严格对齐初始位置，顺着倾斜导向面就能滑入预设的定位槽内，大幅降低上料机构的对位精度要求，减少设备调试阶段的对位校准工作量。从结构设计逻辑来看，这个零件的主体采用方块式基座，底部开出两道平行的卡槽，是为了适配工作台面的T型槽安装需求，安装时不需要额外打孔攻丝，直接通过T型螺栓就能快速固定位置，也方便后续根据工位调整需求，沿着槽道平移调整定位块的安装位置，适配不同尺寸规格的工件定位需求。基座上方的倾斜曲面不是随意做的弧度，是根据对应工件的导入角度做的匹配设计，

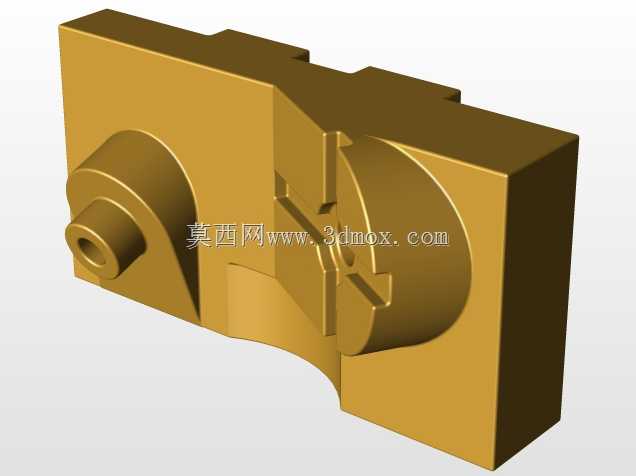

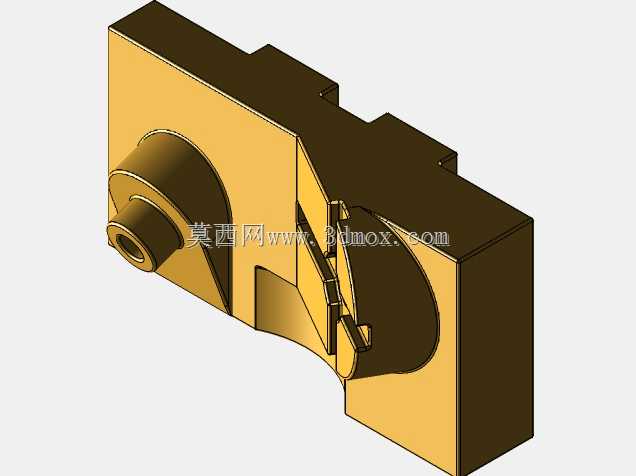

　　倾斜面的倾斜角度控制在17度到22度区间，这个角度区间既能保证工件靠自重就能顺着斜面滑入定位位置，不会出现卡滞，也不会因为角度过缓导致导向行程过长，占用过多的工位安装空间。零件上凸起的带孔圆柱结构，是用来安装缓冲顶丝或者定位销的，当工件滑入到位后，圆柱孔内安装的弹性顶销会先接触工件表面，抵消工件滑动的惯性冲击力，避免刚性碰撞导致工件表面划伤或者定位块本身出现磕碰变形，延长构件的使用寿命。圆柱结构旁边的开槽式凸起，是用来配合工件上的凸台结构做周向防转限位，当工件完全落位后，凸台会卡入这个开槽内，避免加工或者装配过程中工件出现转动偏移，保证工位作业的位置精度。从安装边界来看，这个定位块的整体宽度控制在120mm以内，

　　长度不超过180mm，整体高度在70mm上下，属于中小型的定位构件，不会占用过多的工作台安装空间，基座的厚度做了25mm的加厚设计，保证长期受工件冲击不会出现基座变形，安装面的平面度公差控制在0.02mm以内，安装后能和工作台面完全贴合，不会出现安装倾斜导致的定位偏差。在实际应用中，这类定位块除了用在装配工位的工件定位，也可以用在检测工位的工件承托，倾斜面的设计能让工件靠自重贴合定位基准面，不需要额外增加压紧机构就能保证检测时的基准统一，减少检测辅助工装的投入成本。设计过程中特意把所有的棱边都做了R2的圆角处理，一方面是避免安装调试过程中锋利棱边划伤操作人员，另一方面也能减少工件导入时和棱边的刮擦，降低工件表面的划伤概率。

　　零件上的两个安装卡槽的间距是按照标准工业T型槽的间距设计的，和市面上多数铝型材工作台、铸铁工作台的槽距完全匹配，不需要做额外的安装适配，拿到零件就能直接安装使用。倾斜导向面的表面粗糙度要求控制在Ra1.6以内，降低工件滑动时的摩擦阻力，长期使用也不容易出现磨损失效，即使出现磨损，因为是模块化的独立构件，直接更换新的定位块就能恢复工位精度，不需要对整个工作台面做修整，大幅降低设备的维护成本。在做结构校核的时候，针对定位块受冲击最大的斜面根部位置，做了加厚的圆角过渡处理，避免应力集中导致长期受冲击出现根部断裂，整体材质选用常用的45号钢做调质处理，表面做发黑防锈处理，兼顾结构强度和使用成本，不需要使用昂贵的合金材质就能满足常规产线的使用需求。
