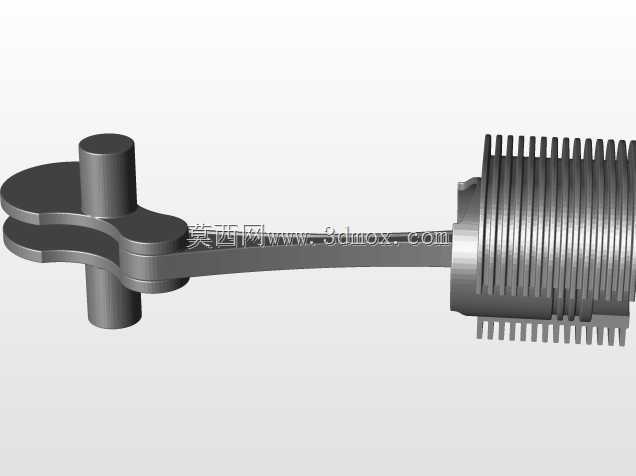

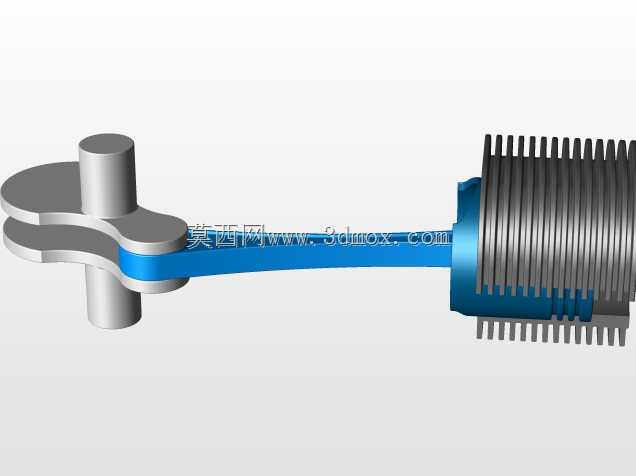

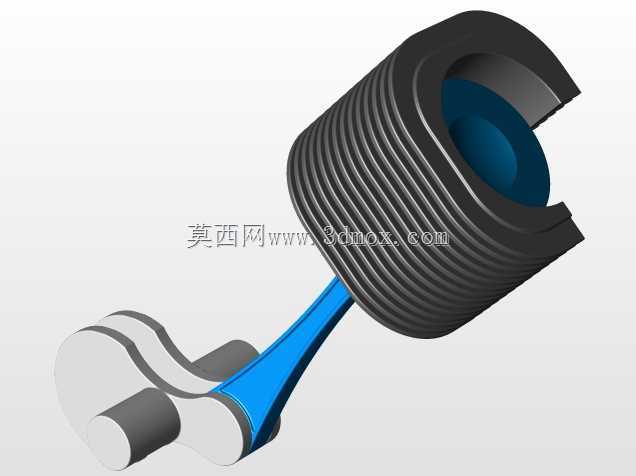

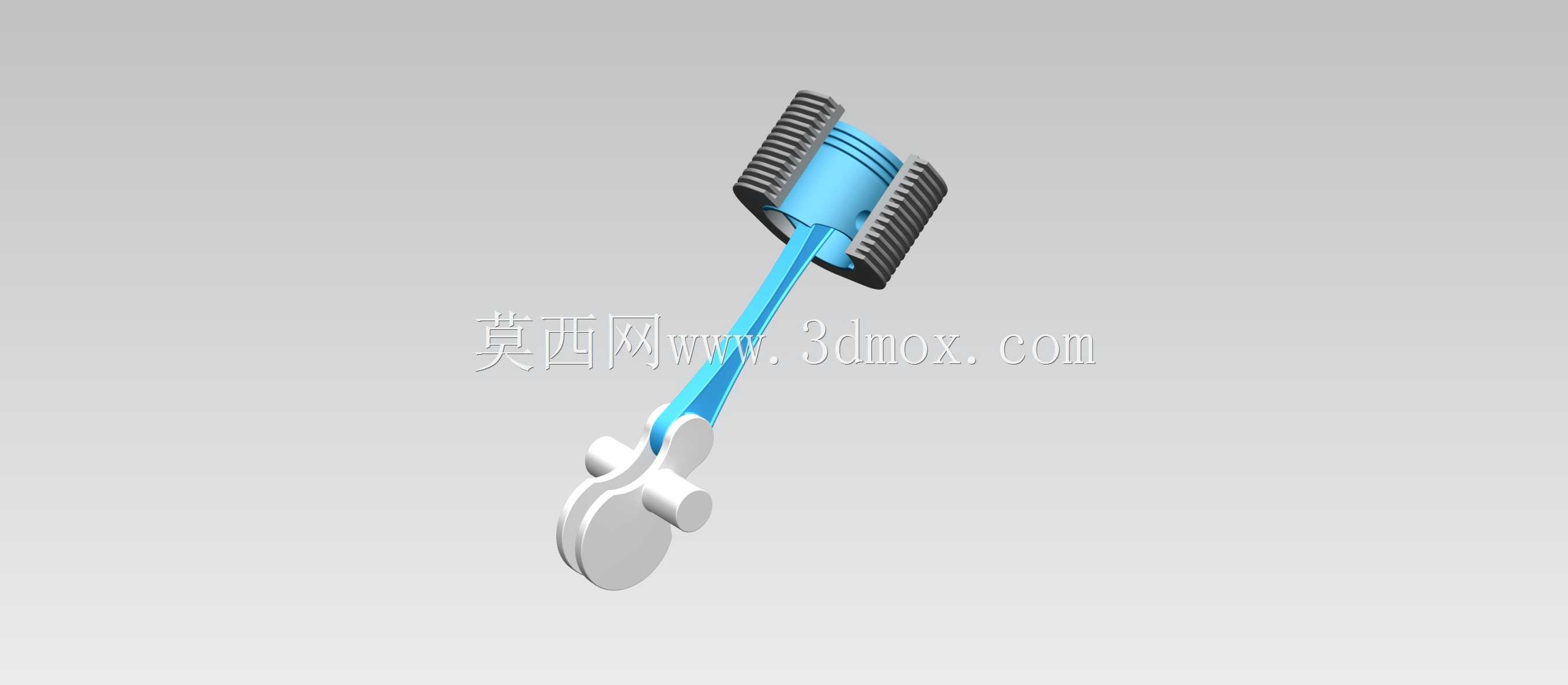

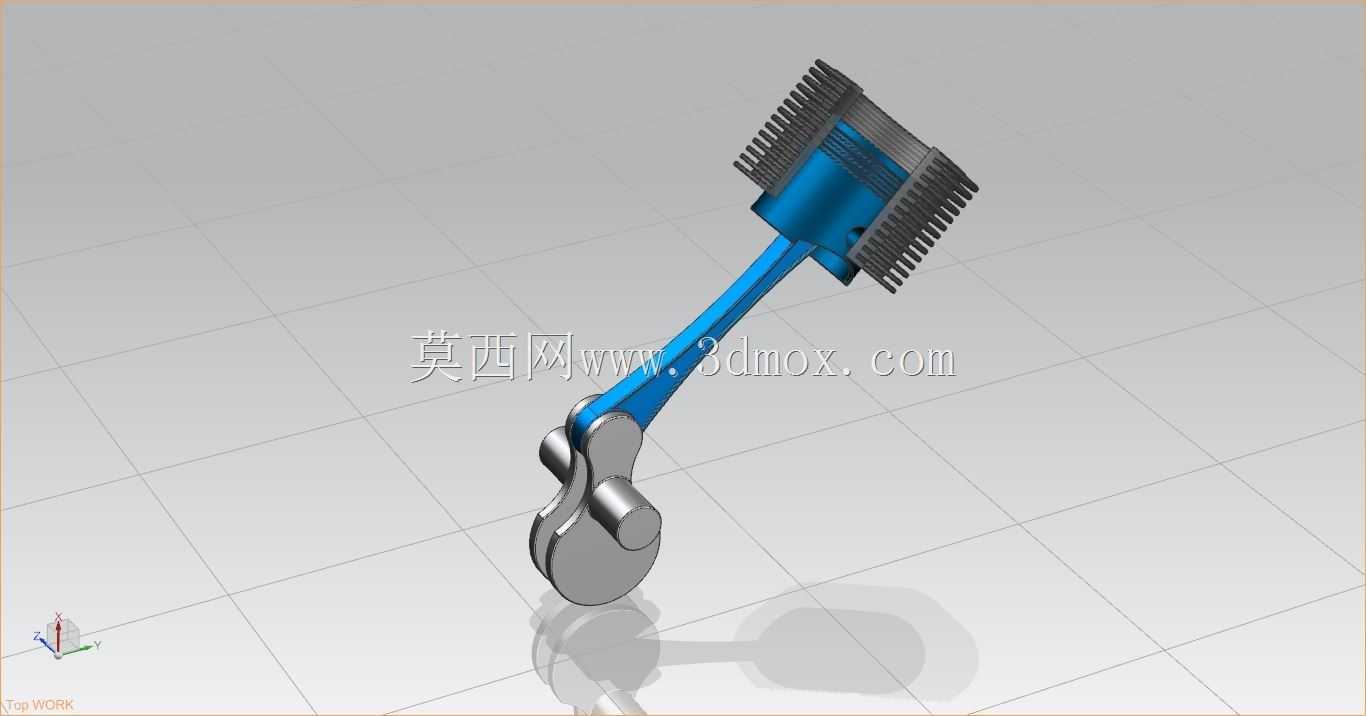

带运动演示的滑块曲柄活塞传动结构

　　从实际工程落地的角度看，这套结构的设计首先要卡死几个核心边界：首先是曲柄的回转半径，这个参数直接决定了活塞的往复行程，比如应用在小型通用汽油机上时，曲柄半径配合连杆长度的比值通常控制在1:3.5到1:4.5之间，比值过小会导致连杆摆角过大，活塞侧推力急剧升高，加快缸壁磨损；比值过大则会让整体结构轴向尺寸冗余，浪费安装空间。这套模型里的连杆采用了分体式大头设计，和曲柄销的配合面预留了轴瓦安装位，实际加工时大头孔需要做合镗处理，保证和曲柄销的配合间隙控制在0.02到0.05毫米之间，间隙过小会出现热态抱死，间隙过大则会产生冲击异响，加快配合面疲劳损坏。这套滑块曲柄活塞传动结构，是往复式动力设备里最核心的运动转换单元，日常接触最多的应用场景集中在内燃机动力端、往复式压缩机、冲压送料机构以及小型计量泵的动力输出段，核心作用是把曲轴端输入的旋转运动，通过连杆的力传递，转换为活塞端的直线往复运动，反过来也能适配活塞端输入直线动力、曲轴端输出旋转扭矩的工况，比如小型蒸汽动力单元、手动压力驱动的发电结构里也会用到同原理的结构。

　　活塞部分的结构做了环槽预留，三道环槽分别对应两道气环和一道油环，气环负责密封燃烧室的高压燃气，油环负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室产生积碳；活塞销采用全浮式设计，工作状态下活塞销可以在连杆小头衬套和活塞销座孔内自由转动，让磨损均匀分布在整个配合面上，延长部件使用寿命。安装边界上，这套结构的曲轴两端需要配置深沟球轴承作为回转支撑，轴承座的同轴度公差需要控制在0.02毫米以内，否则曲轴回转时会产生附加弯矩，导致轴承早期失效；活塞的安装需要和缸筒保持0.03到0.06毫米的配合间隙，根据缸筒材质的不同，比如铸铁缸筒和铝合金缸筒的热膨胀系数差异，间隙值需要做对应调整，铝合金缸筒因为热膨胀量更大，配合间隙需要适当放大。

　　结构的动平衡设计也是重点，曲柄的配重块需要根据活塞连杆组的往复质量做精确匹配，抵消高转速下的一阶往复惯性力，降低整机运行时的振动水平，比如转速超过3000转每分的应用场景，还需要对曲轴总成做动平衡测试，剩余不平衡量需要控制在规定范围内。这套结构的运动逻辑非常清晰：曲轴绕主轴承轴线做整周回转时，连杆大头随曲柄销做圆周运动，连杆小头带动活塞沿缸筒轴线做直线往复运动，整个运动过程中连杆会在一定角度范围内往复摆动，将曲柄的圆周运动分解为活塞的直线运动和自身的摆动，力的传递过程中需要考虑连杆的压杆稳定性，尤其是长行程工况下，连杆杆身的截面尺寸需要满足抗压失稳的要求，避免高负载下连杆出现弯曲变形。

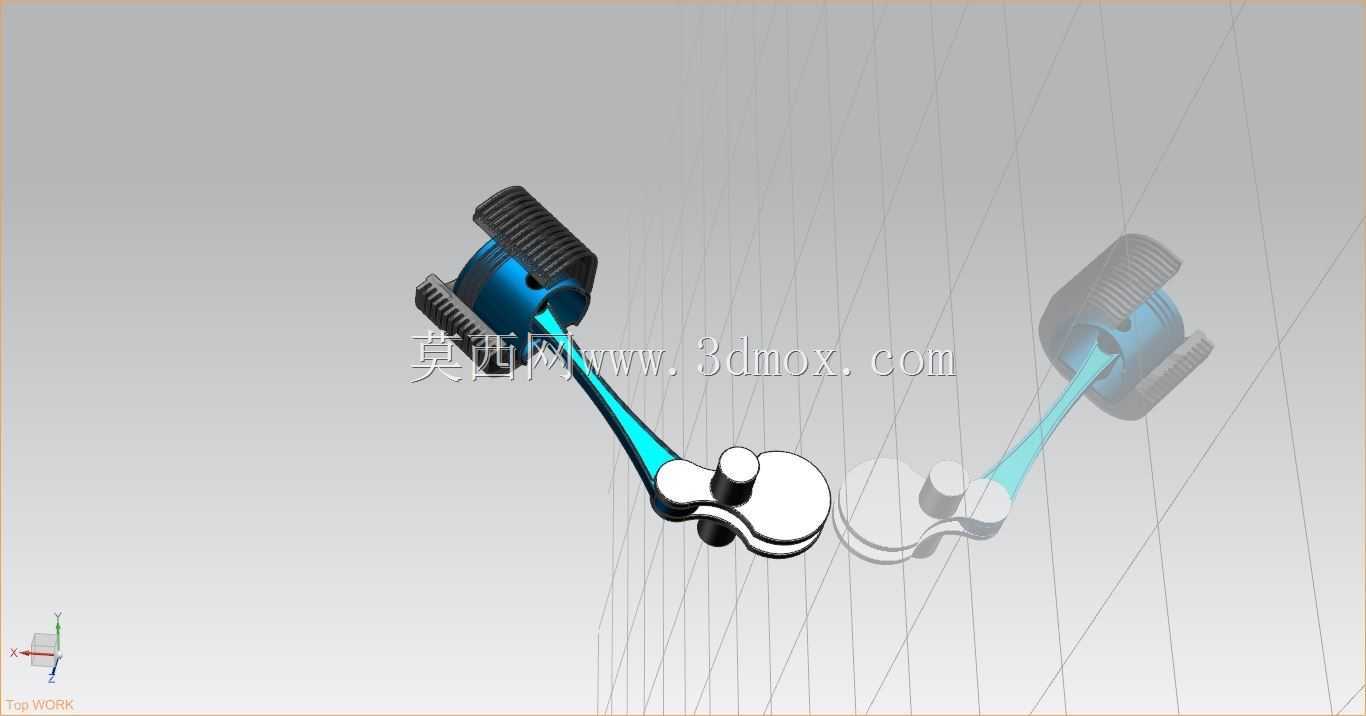

　　实际选型应用时，还需要根据负载特性确认各部件的材质：曲柄通常采用45号钢模锻成型，调质处理后硬度达到HB220-250，保证足够的强度和韧性；连杆采用40Cr合金钢锻造，调质处理后杆身做喷丸强化，提升疲劳强度；活塞根据应用场景不同，汽油机多采用铝合金压铸，柴油机高负载工况下多采用铸铁或者钢顶铝裙的组合结构，兼顾强度和轻量化需求。这套结构的运动演示可以直观展示死点位置的特性：当曲柄和连杆处于同一直线位置时，活塞处于行程的两个端点，此时如果是活塞端输入动力，会出现无法驱动曲轴回转的死点，实际应用中通常会搭配飞轮储存动能，利用飞轮的惯性越过死点位置，保证机构连续运转；如果是曲轴端输入动力，则不存在死点问题，机构可以平稳连续输出直线往复运动。在自动化送料、小型冲压设备的应用场景中，这套结构还可以通过调整曲柄半径来改变活塞的输出行程，适配不同的送料距离或者冲压深度需求，部分可调行程的设计会在曲柄上做可调节的偏心销结构，无需更换部件即可快速调整行程参数，提升设备的通用性。
