适配多品牌自行车的碟刹制动器厚度调整垫片

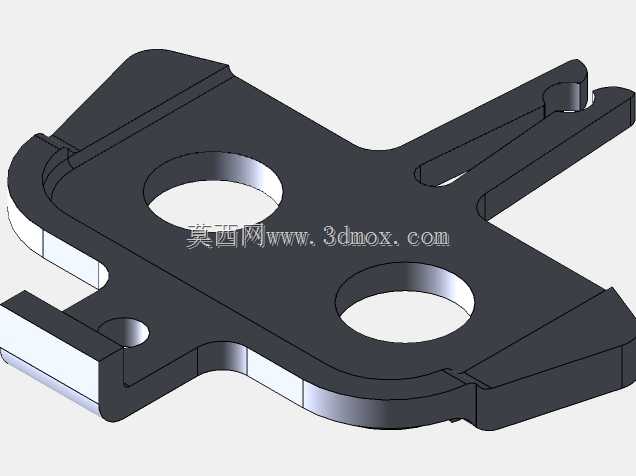

　　日常做自行车维保和改装的结构设计工作时，经常碰到碟刹蹭碟的问题，很多时候不是夹器安装歪了，也不是碟片变形，而是来令片磨损后间隙变化，或是不同品牌夹器、碟片混搭安装时，轴向安装尺寸存在公差累积，这时候就需要用到这种厚度调整的金属垫片来修正间隙。这款垫片的结构设计完全围绕碟刹安装的实际工况来做，主体采用冲压成型的薄钢板结构，整体轮廓做了异形切边，刚好能避开夹器安装座周边的凸台、油管走线位以及碟片旋转的避让空间，不会出现安装后和周边运动部件干涉的情况。垫片上设置了两个同轴的安装过孔，孔位的中心距严格匹配shimano、tektro等主流品牌线拉、油压碟刹夹器的标准安装孔距，安装时不需要额外扩孔或者修磨，直接套在安装螺丝上就能定位，

　　两个孔的边缘做了微小的翻边强化处理，避免长期受夹紧力后孔位出现变形，导致夹器移位。垫片一侧延伸出带卡槽的弹性臂结构，这个结构不是多余的设计，安装时可以卡在车架或前叉的安装座凸棱上，起到预定位的作用，拧安装螺丝的时候不需要一直用手扶着垫片找正位置，单人操作也能快速对齐孔位，同时弹性臂的弹力可以抵消一部分安装螺丝的间隙，避免长期颠簸路面骑行后螺丝出现松动移位。从安装边界来看，这款垫片的厚度属于薄型调整件，整体厚度控制在微调区间内，不会因为加了垫片导致夹器整体偏移量过大，超出夹器本身的行程补偿范围，垫片的外轮廓边缘都做了钝化处理，没有冲压后的锐边，安装时不会划伤安装座的漆面，也不会割破手指。实际使用场景中，

　　不管是山地车在林道颠簸骑行后夹器出现的微小移位，还是公路车混搭不同规格碟片、夹器时出现的轴向尺寸偏差，或是来令片磨损到一定程度后需要补偿间隙避免蹭碟，都可以通过加装不同数量的该垫片来调整夹器和碟片的相对位置，让碟片始终处于来令片的中心位置，既不会出现单侧蹭碟的摩擦异响，也能保证刹车时两侧来令片均匀受力，提升制动的线性手感，避免偏磨导致来令片提前报废。设计这款垫片的时候，没有做多余的结构减重，因为本身厚度很薄，整体重量可以忽略，反而保证了整体的结构刚性，长期受夹紧力也不会出现形变，垫片的平面度控制在很高的精度范围内，安装后不会出现夹器偏斜的情况，两个安装孔的位置度公差严格控制在装配允许范围内，和标准安装螺丝的间隙刚好够微调对齐，

　　又不会因为间隙过大导致安装后出现旷量。很多车友自己调整碟刹的时候，会用普通的平垫片凑合用，但是普通平垫片的外轮廓不对，安装后会突出到夹器的运动范围内，或是挡住来令片的回弹路径，反而导致刹车卡滞，这款垫片的异形轮廓就是完全按照碟刹安装位的周边空间做的逆向适配，所有的切边、开槽都是为了避让周边的结构，不管是平装夹器还是柱式夹器的安装位，只要是主流品牌的规格，都能适配安装。在实际维保作业中，这种小零件往往是解决疑难蹭碟问题的关键，很多时候反复调整夹器固定螺丝都没法消除的蹭碟异响，加一片合适厚度的调整垫片就能彻底解决，不需要打磨碟片或者更换夹器，成本很低但实用性很强。垫片的表面做了发黑处理，有一定的防锈能力，在雨天骑行或者洗车后也不会轻易生锈，不会因为锈渍污染来令片和碟片导致刹车异响或者制动力下降。从结构建模的角度来说，这款零件的建模难点在于异形轮廓的精准绘制，需要准确测量多个品牌夹器安装位的周边空间尺寸，把所有需要避让的位置都做对应的切边处理，同时弹性臂的卡槽尺寸要刚好适配安装座的凸棱尺寸，公差不能太大也不能太小，太大起不到预定位的作用，太小会导致卡不进去，安装困难。两个安装孔的中心距公差要严格控制，不然会出现安装孔错位，螺丝穿不进去的情况，孔位的翻边高度也要控制，不能太高导致夹器安装后和安装座之间出现间隙，影响安装刚性。
