可搭载运动相机的骑行防护头盔结构设计

　　这款带运动相机安装位的骑行头盔，核心面向户外骑行、山地速降等场景的影像记录需求，解决了传统骑行头盔加装运动相机时固定不稳、安装位突兀影响佩戴平衡的痛点。从结构设计逻辑来看，整体壳体采用流线型曲面造型，前端做了收窄的导风切角，骑行过程中可引导气流从壳体表面分流，降低高速骑行时的风阻与风噪，同时壳体表面预留的装饰槽位可做个性化涂装，兼顾实用性与外观辨识度。

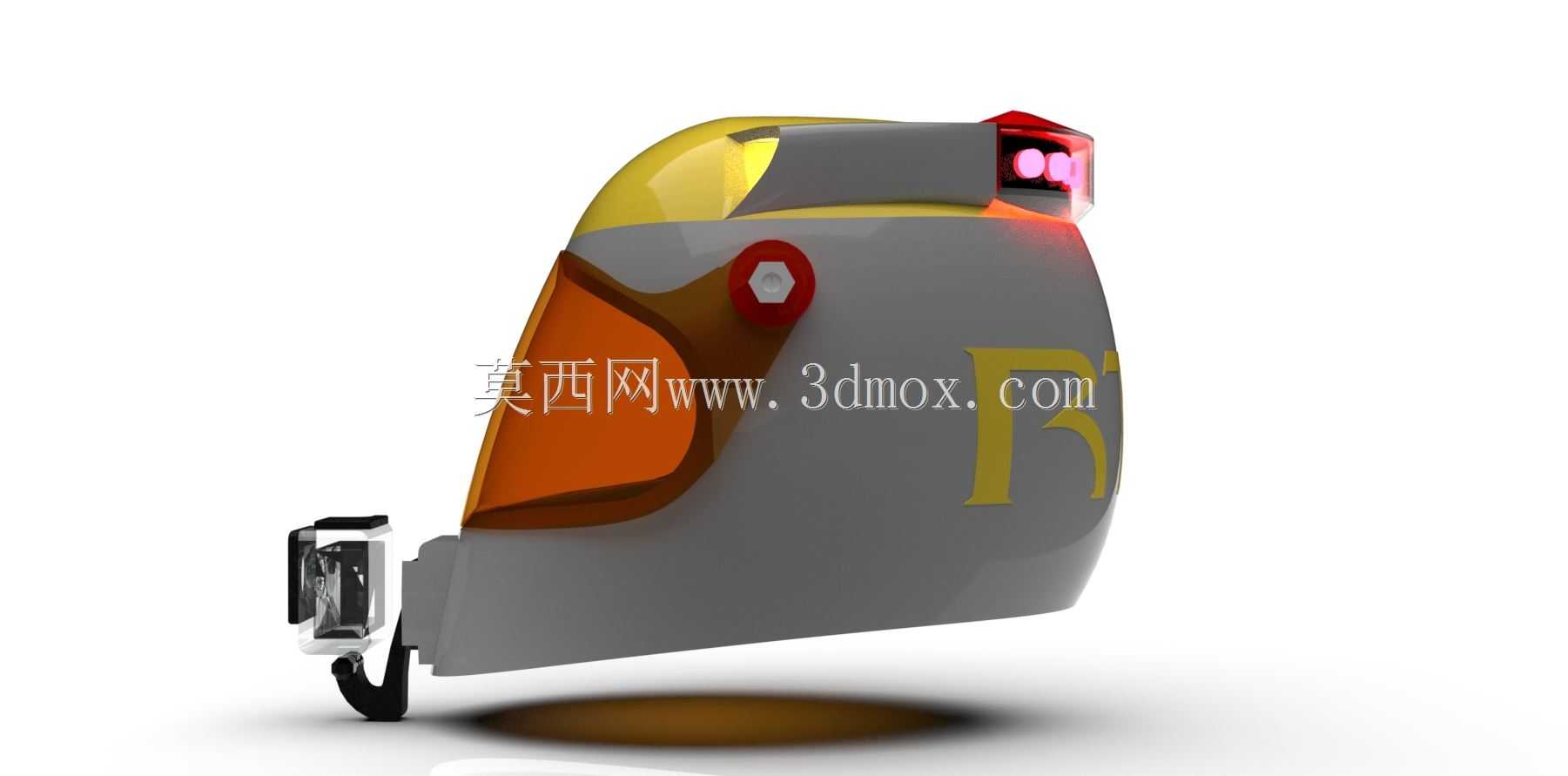

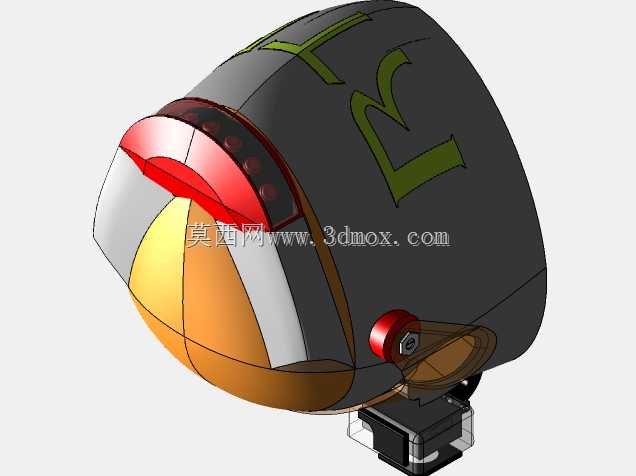

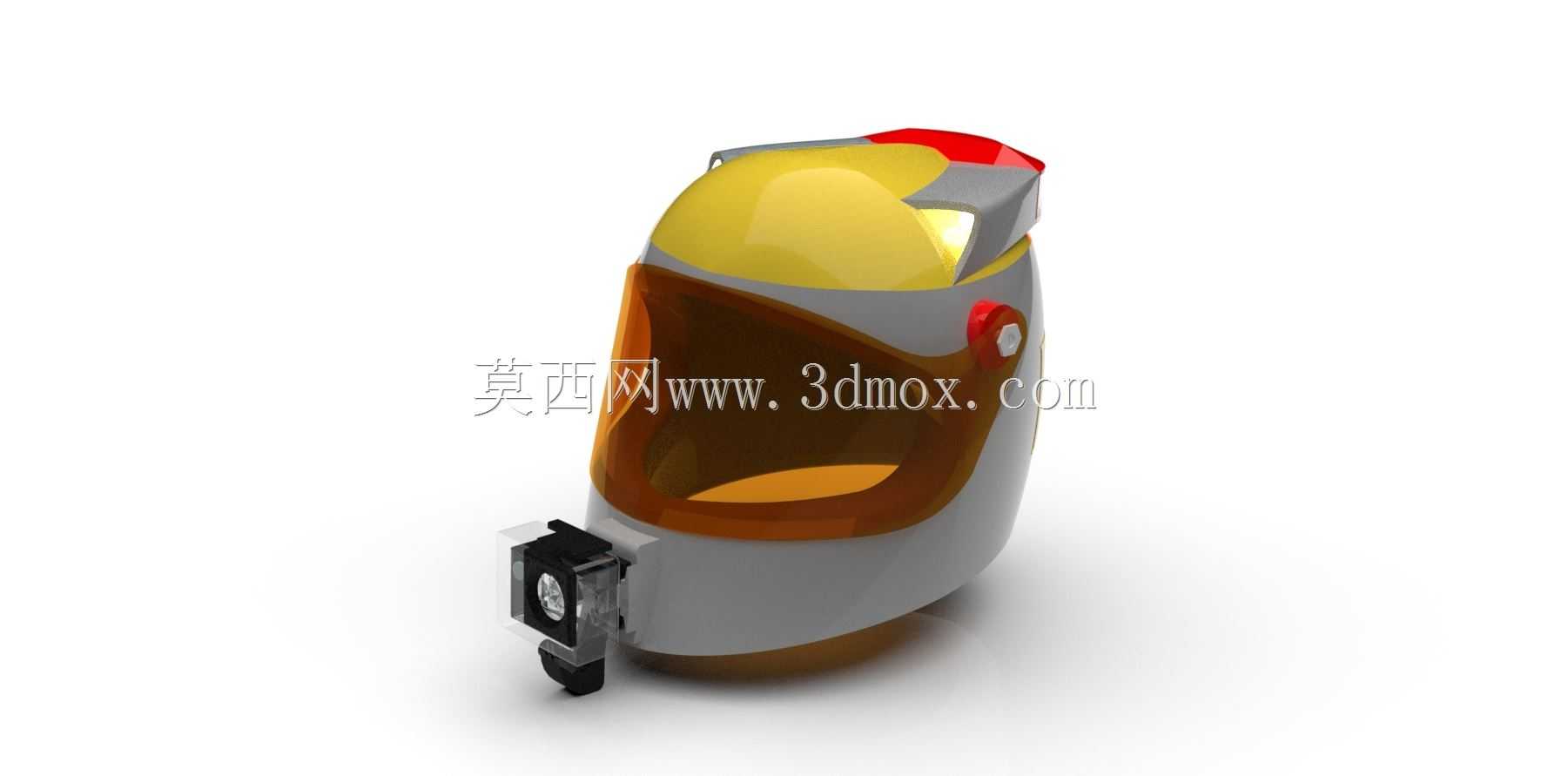

　　相机安装基座设置在头盔前端正中位置，基座与头盔壳体采用一体化衔接结构，避免后期加装配件出现的连接松动问题，安装位的卡扣结构匹配主流运动相机的快拆接口标准，卡入后可通过侧面的锁紧旋钮固定，防止骑行颠簸过程中相机出现偏转、脱落。安装基座的突出高度控制在18mm以内，不会过度遮挡骑行者的前方视线，同时基座与头盔壳体的衔接处做了圆弧过渡，不存在尖锐凸起，满足骑行护具的安全设计规范。

　　头盔主体的防护壳体采用分层结构设计，外层为硬质抗冲击壳层，曲面弧度经过受力仿真优化，当受到侧向或正面撞击时，可将冲击力沿壳体曲面均匀分散，避免局部应力集中造成的壳体破裂；内层预留了缓冲衬层的安装空间，衬层贴合区域做了网格状的导流槽，可引导头盔内部的空气流通，缓解长时间佩戴的闷热问题。头盔侧面设置了绑带连接座，连接座内嵌金属加固衬片，绑带穿过连接座后可通过调节扣调整松紧，适配不同头围的佩戴需求，绑带的固定点位置经过重心配平计算，安装运动相机后整体重心仍落在头部中心区域，长时间佩戴不会出现头部前倾的疲劳感。

　　从安装边界尺寸来看，头盔整体宽度控制在220mm，前后长度280mm，壳体最大高度160mm，适配54-62cm头围的佩戴需求，前端相机安装位的承重上限为200g，可覆盖绝大多数民用运动相机的重量范围，不会因负载过重导致头盔前倾移位。壳体表面的通风口设置在前端上部与侧部位置，通风口的进风角度与骑行时的气流方向匹配，气流进入头盔内部后可沿内层导流槽从后端排出，形成完整的散热风道，即使在夏季长距离骑行时，也能保持头盔内部的干爽。

　　在细节结构处理上，头盔边缘做了卷边包边处理，避免硬质壳体边缘直接接触皮肤造成的摩擦不适，侧面的调节旋钮采用内嵌式设计，不会在意外磕碰时产生突出的受力点，相机安装位的下方预留了线材走线槽，运动相机的充电线或音频线可沿走线槽隐藏布置，避免线材外露被风吹动晃动影响骑行操作。整体结构在建模过程中完成了曲面连续性校验，壳体所有曲面均达到G2连续标准，表面无明显的拼接棱线，后续做表面喷涂或水转印处理时，不会出现涂层堆积或纹理错位的问题，可直接对接后续的手板制作与开模生产流程。
