小型试验用自动送料上料装置结构设计

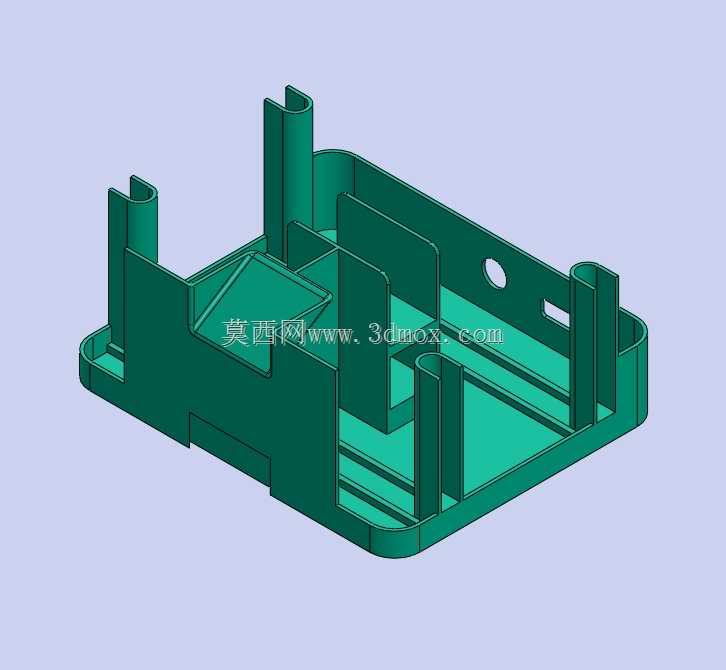

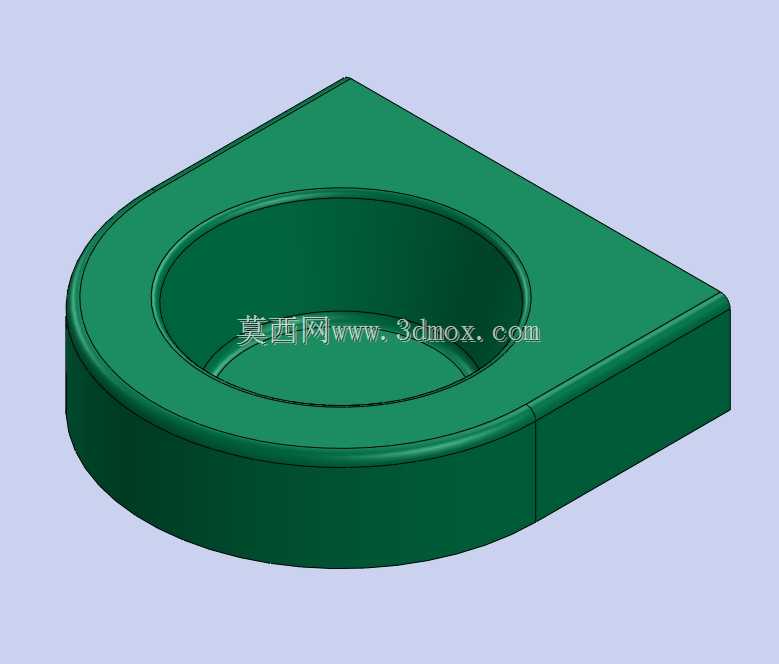

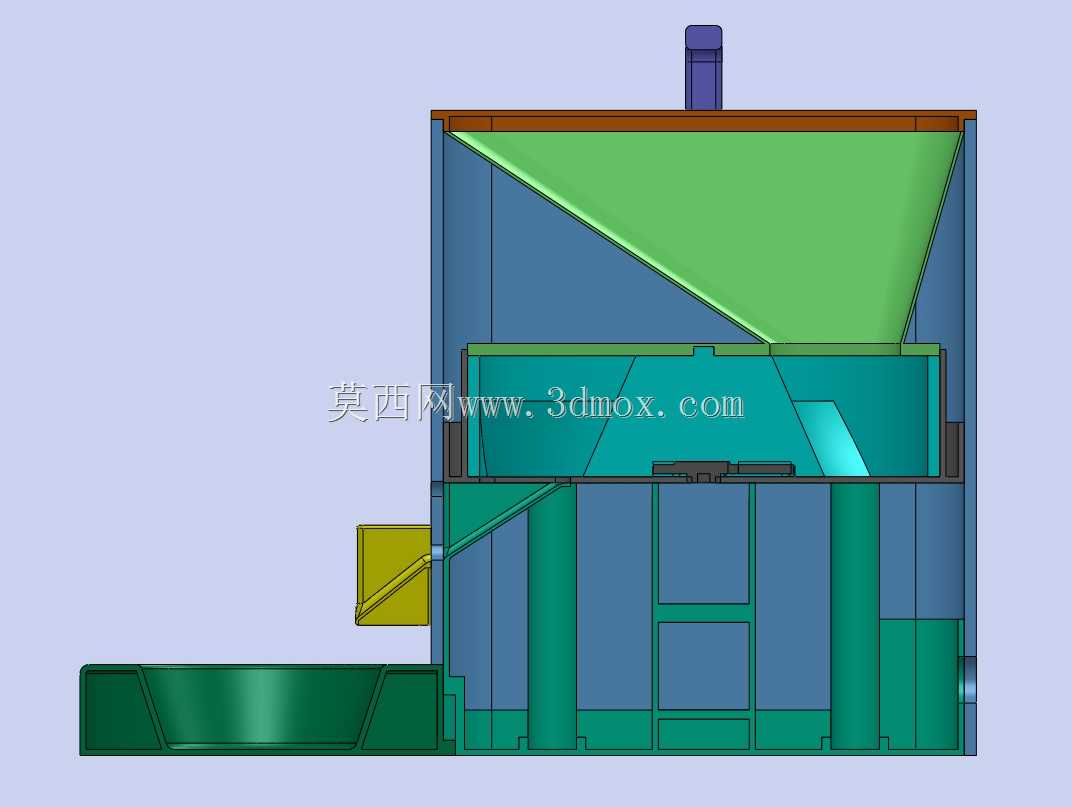

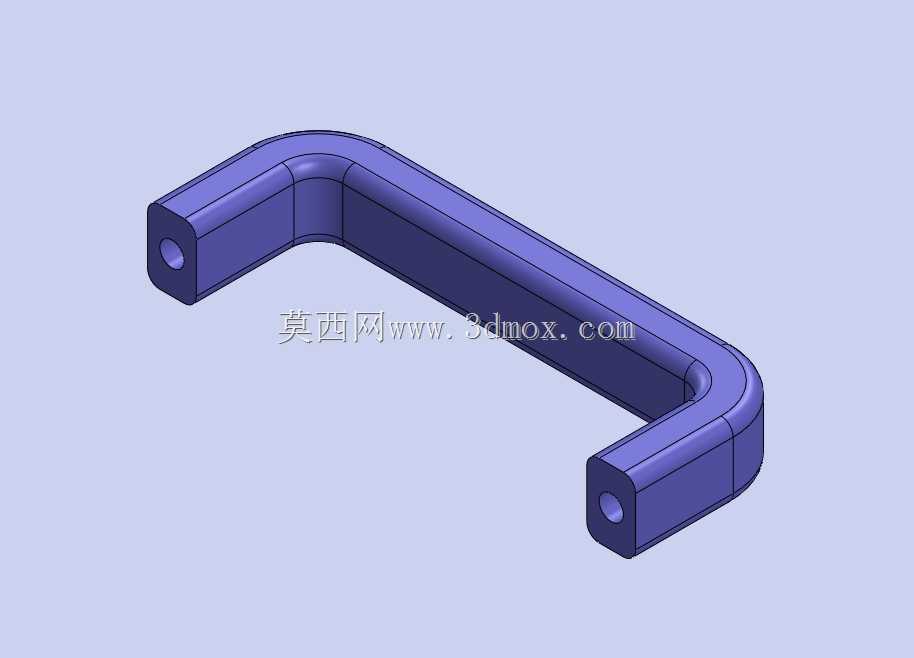

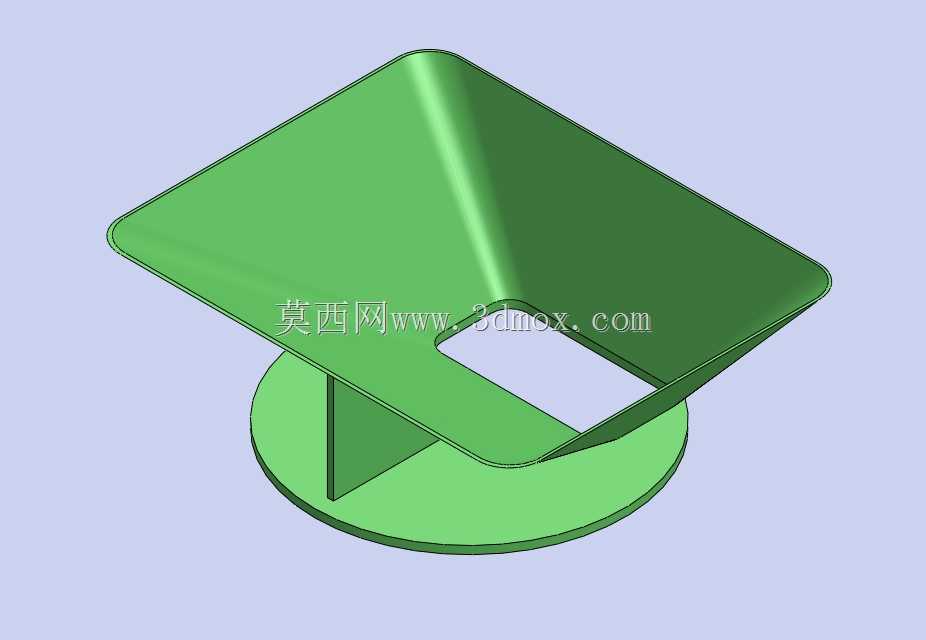

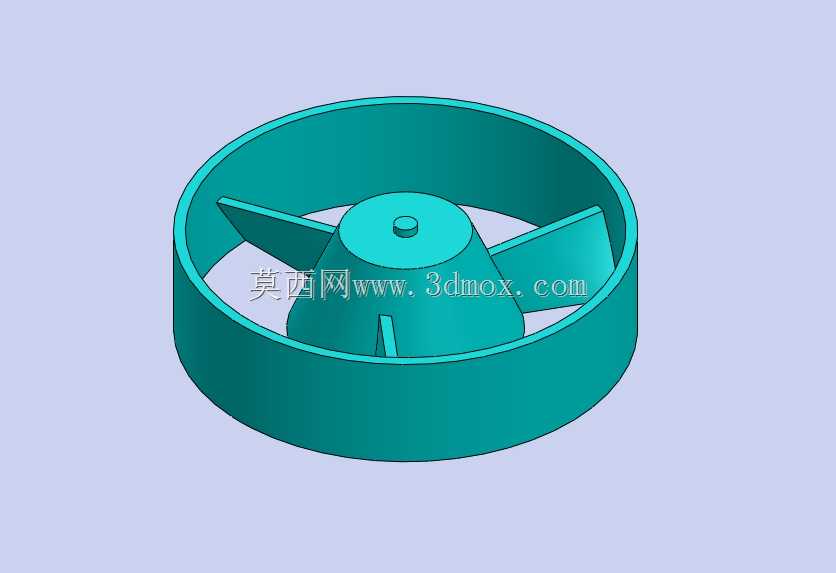

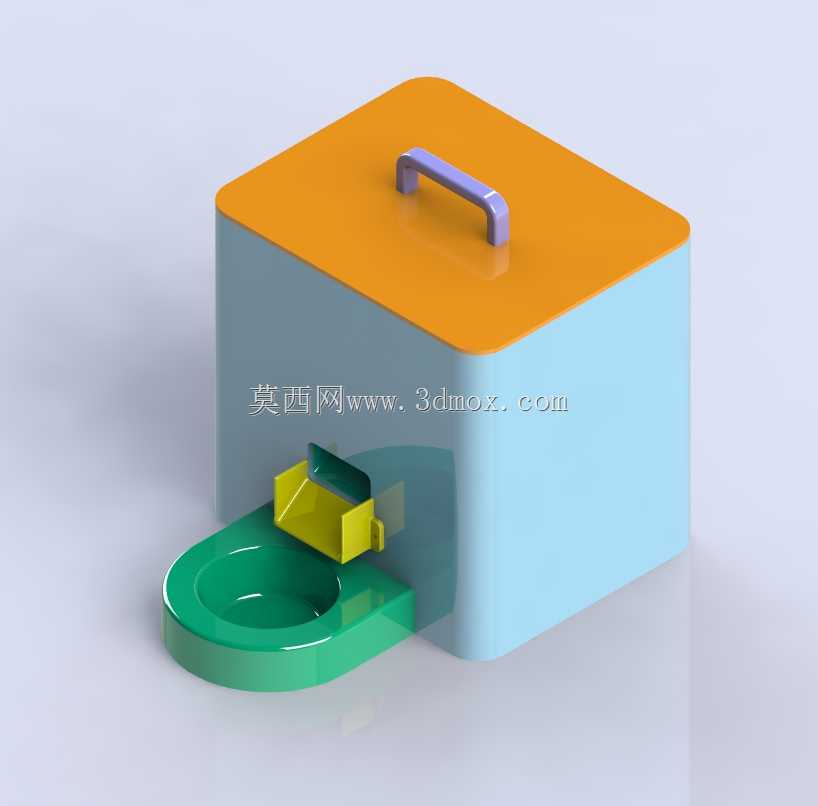

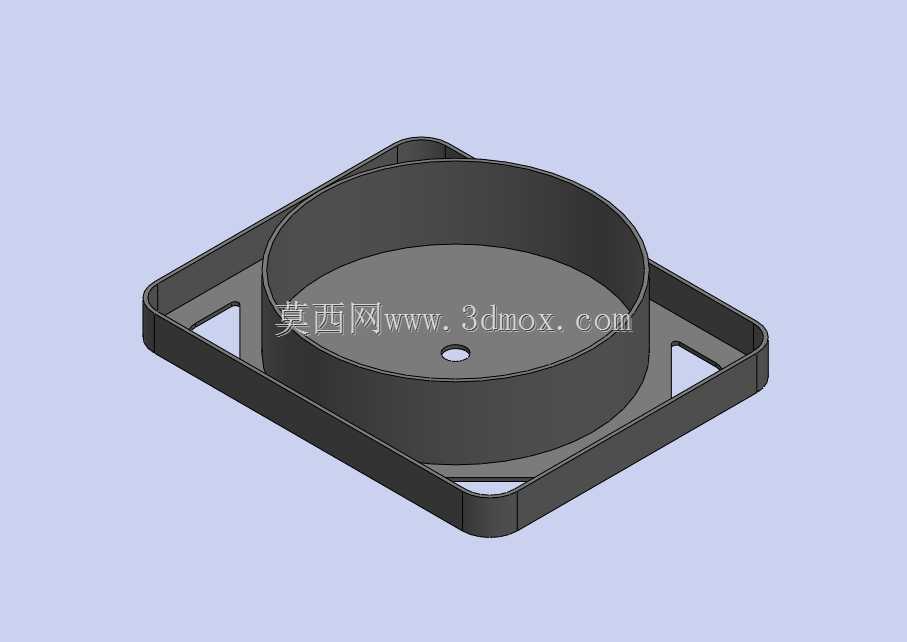

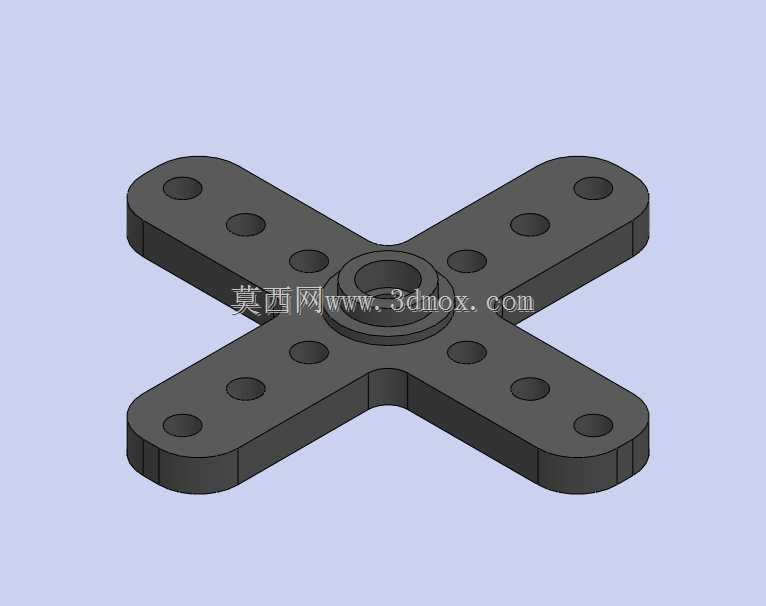

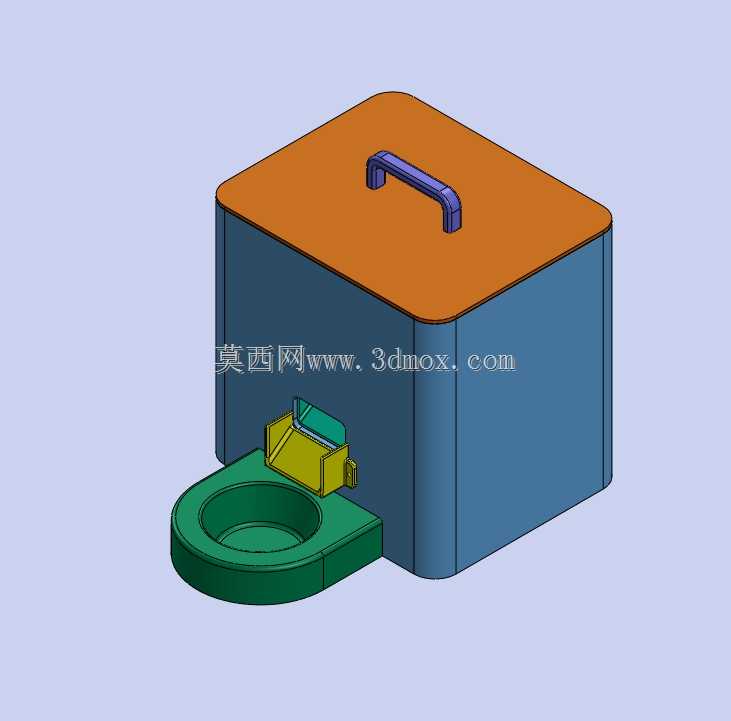

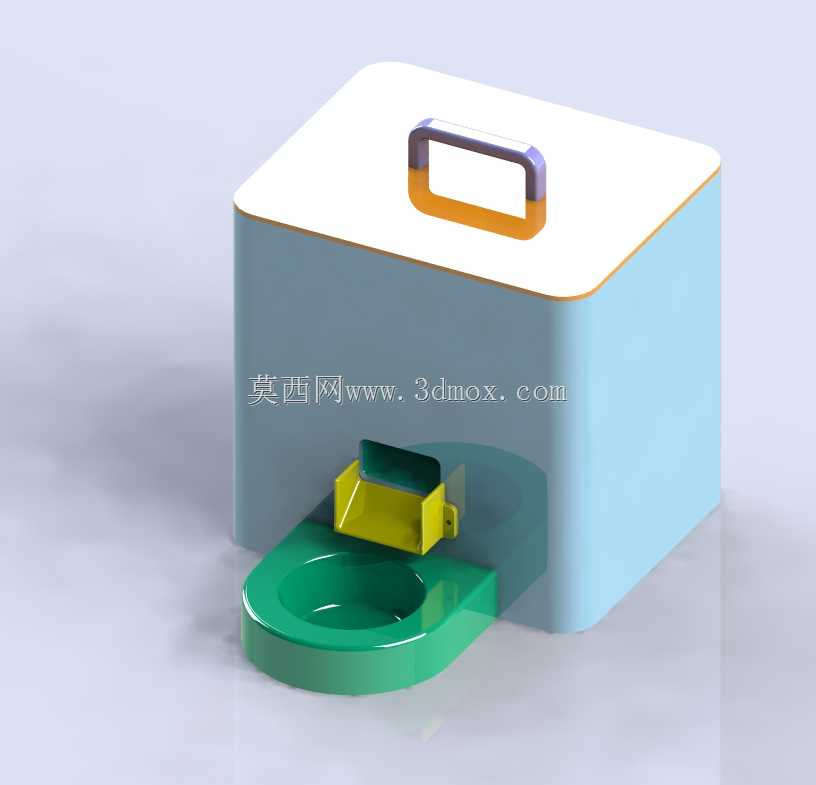

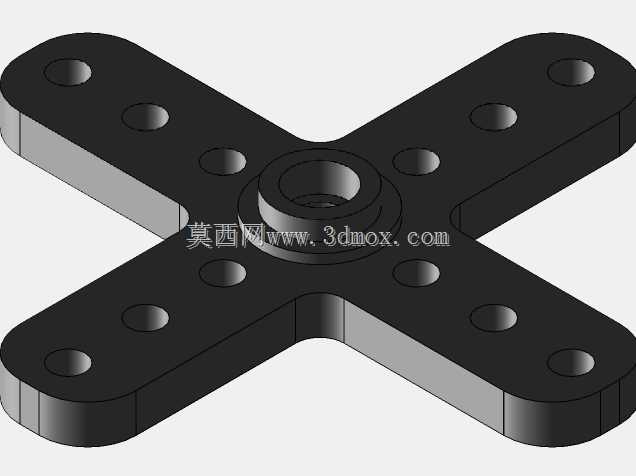

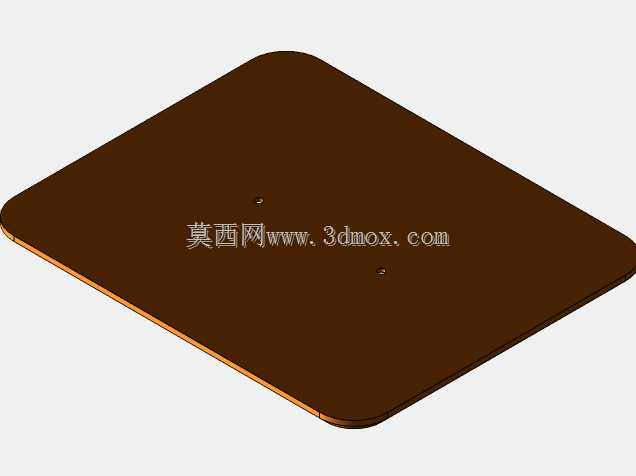

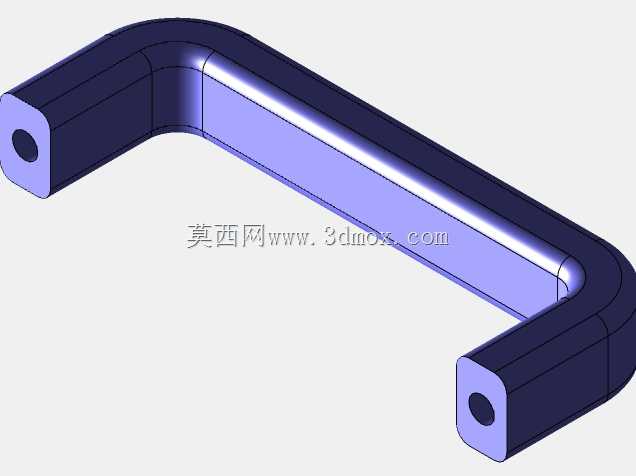

　　这套自动送料装置主要面向小型零部件试验场景的物料供给需求，常见于小尺寸紧固件、塑料颗粒、微型冲压件的试验送料环节，可替代人工完成单批次定量送料动作，避免人工投料的剂量误差与操作安全隐患，适配小型试验台的紧凑安装空间，无需额外搭建大型机架即可直接放置在试验工位旁使用。从结构组成来看，装置整体采用一体化箱式主体设计，上部为封闭储料仓，仓盖设置嵌入式提手，方便日常开盖补料与仓内清洁维护，储料仓内部做了圆弧过渡处理，减少物料卡滞残留的概率，针对小尺寸颗粒类、小型异形件的存储特性，仓壁倾斜角度经过反复校核，可保证物料依靠自重顺利滑向出料口位置，不会出现架桥堵料的问题。出料端采用弧形接料槽搭配拨料组件的结构，拨料件做了轻量化镂空设计，

　　既降低了驱动端的负载，也能保证每次拨送的物料量保持稳定，接料槽的弧度与出料高度匹配常规试验设备的进料口位置，物料送出后可直接落入试验工位，无需额外增设转接导料结构。设计阶段优先考虑了安装边界的适配性，整体外形控制在小型桌面设备的尺寸范畴，底面为平整平面，可直接放置在标准试验工作台面上，不需要额外做地脚固定，接料槽的伸出长度经过优化，不会超出常规试验台的边缘范围，同时预留了足够的操作空间，方便试验人员调整接料位置或者清理洒落的物料。功能层面，这套装置可适配多种小尺寸物料的送料需求，针对不同流动性的物料，拨料组件的行程可做对应调整，流动性较好的颗粒类物料可缩小拨料行程避免送料过量，流动性稍差的小型异形件可适当增大拨料行程保证送料顺畅，

　　储料仓的封闭设计也可避免试验过程中粉尘、杂物落入物料中，影响试验结果的准确性。结构细节上，所有棱角位置都做了圆角过渡处理，既避免加工、装配过程中锐边划伤操作人员，也减少了物料在边角位置的堆积残留，仓盖与箱体的配合面做了止口设计，闭合后可减少仓内物料的受潮概率，适配有一定防尘防潮要求的试验场景。出料组件与箱体的连接采用快拆结构，日常维护时不需要借助专用工具即可拆下拨料组件与接料槽，快速清理残留物料或者更换磨损的拨料零件，降低日常维护的时间成本。从实际应用的角度出发，这类小型自动送料装置不需要配套复杂的控制系统，可直接对接试验设备的触发信号，当试验工位需要补料时给出触发信号即可完成一次送料动作，接线与调试流程简单，

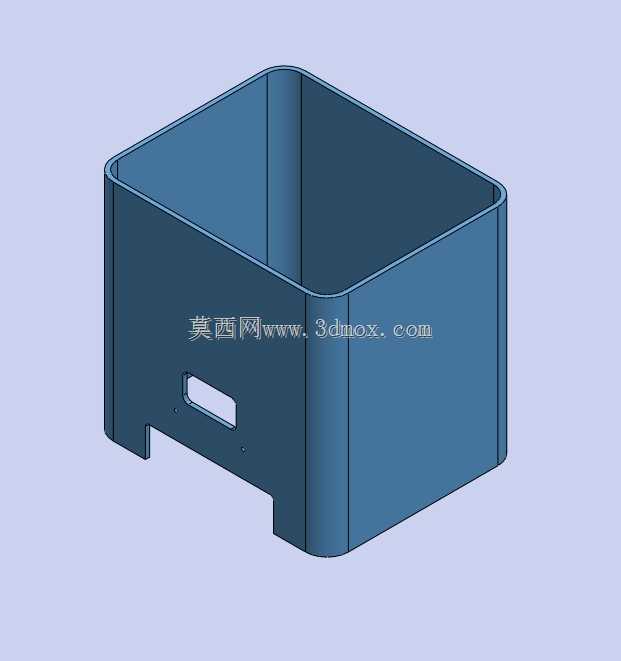

　　不需要专业的自动化编程人员即可完成部署，非常适合高校实验室、小型企业研发部门的小批量试验场景使用，相比大型自动化送料线，这套装置的占地空间小、部署灵活，可根据试验需求快速移动到不同的试验工位，适配多品种小批量的试验送料需求。在结构强度校核阶段，箱体主体采用薄壁结构设计，在保证整体刚性满足使用要求的前提下，尽可能降低装置的整体重量，方便单人搬运移动，储料仓的容量经过匹配设计，可满足单批次试验的物料存储需求，不需要试验过程中频繁开盖补料，减少对试验过程的干扰。拨料组件的运动行程做了机械限位设计，避免拨料件超出行程范围与仓壁、接料槽发生碰撞，降低设备运行过程中的故障概率，接料槽的表面做了光滑处理，减少物料滑落过程中的阻力，保证物料可以顺利滑落到目标位置，不会在接料槽内残留堆积。
