三轴伊斯坦布尔型进给调节机构

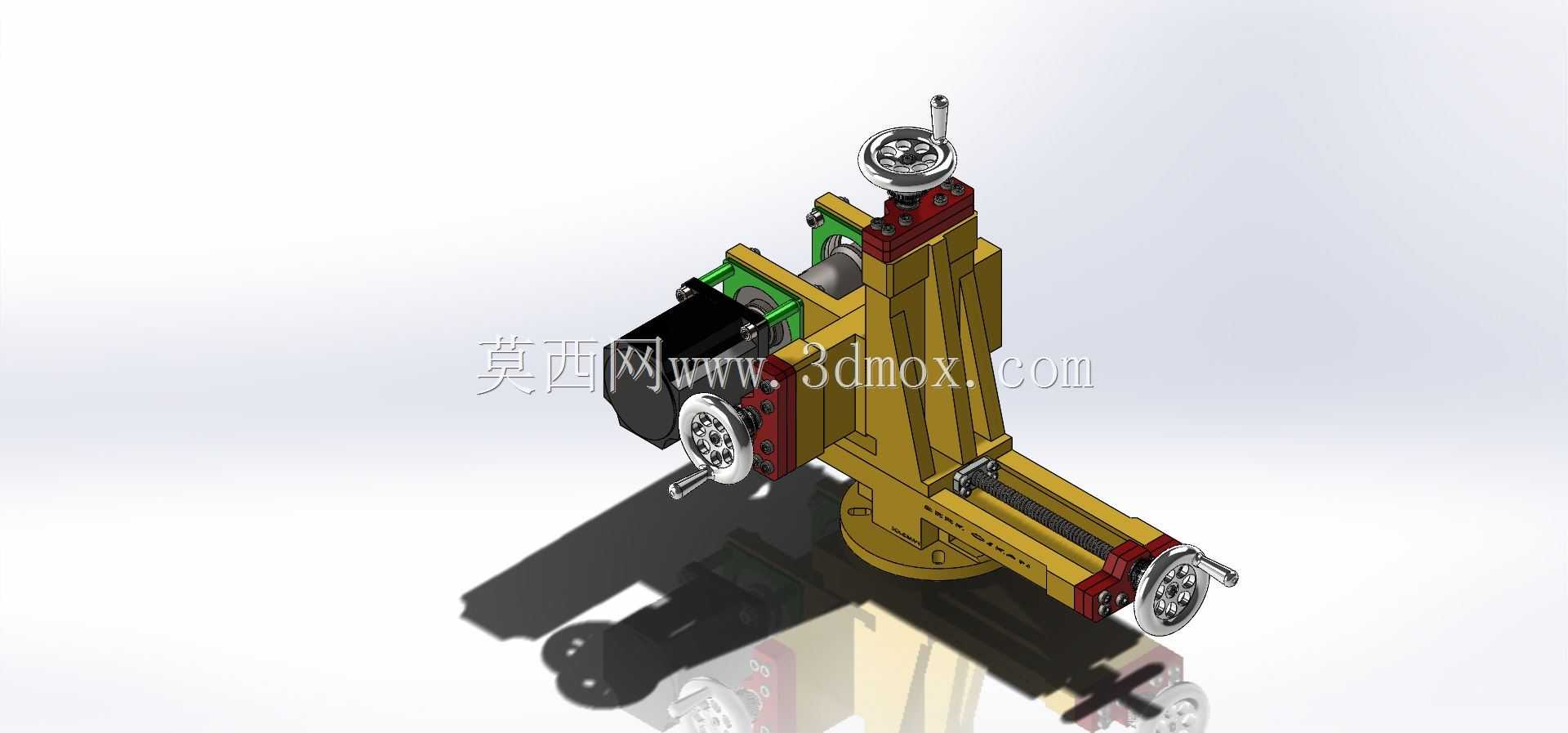

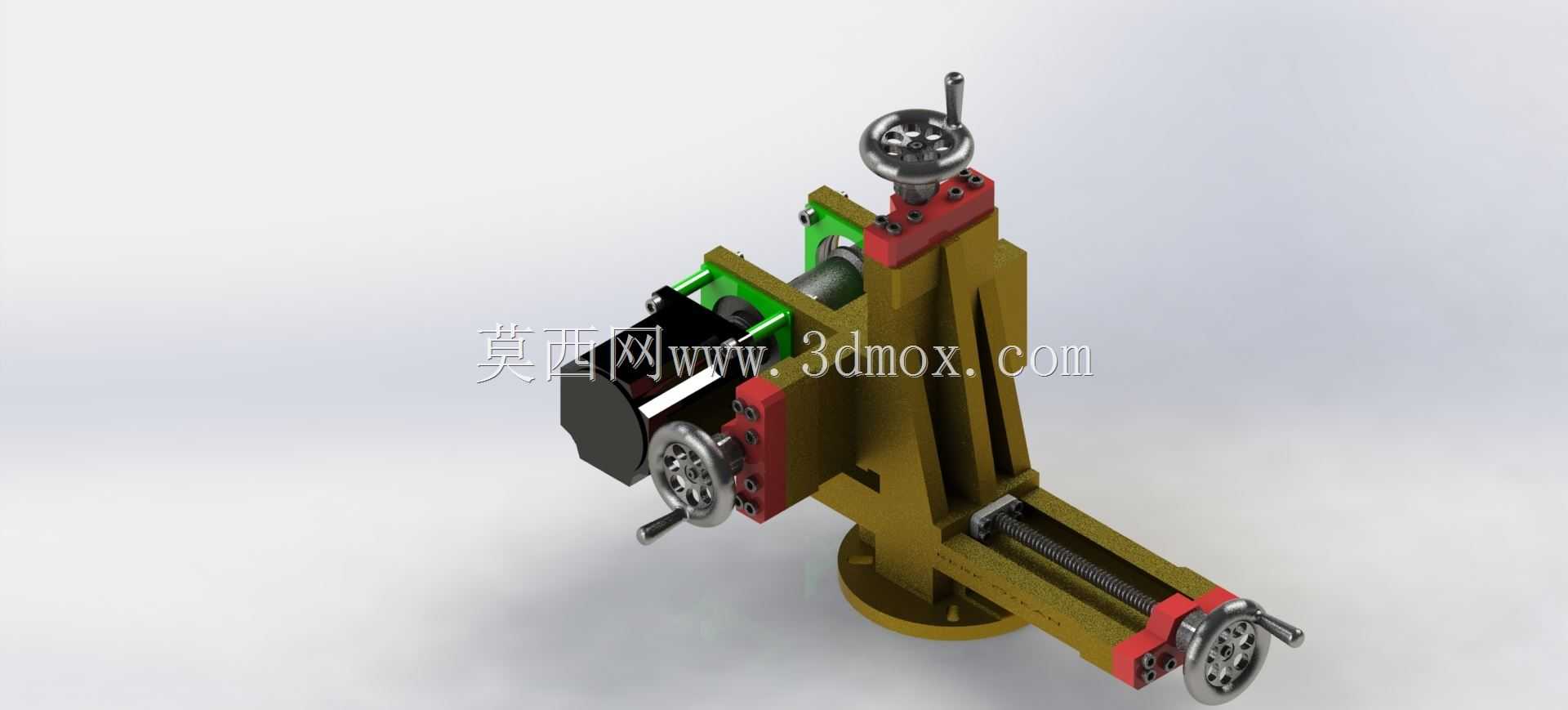

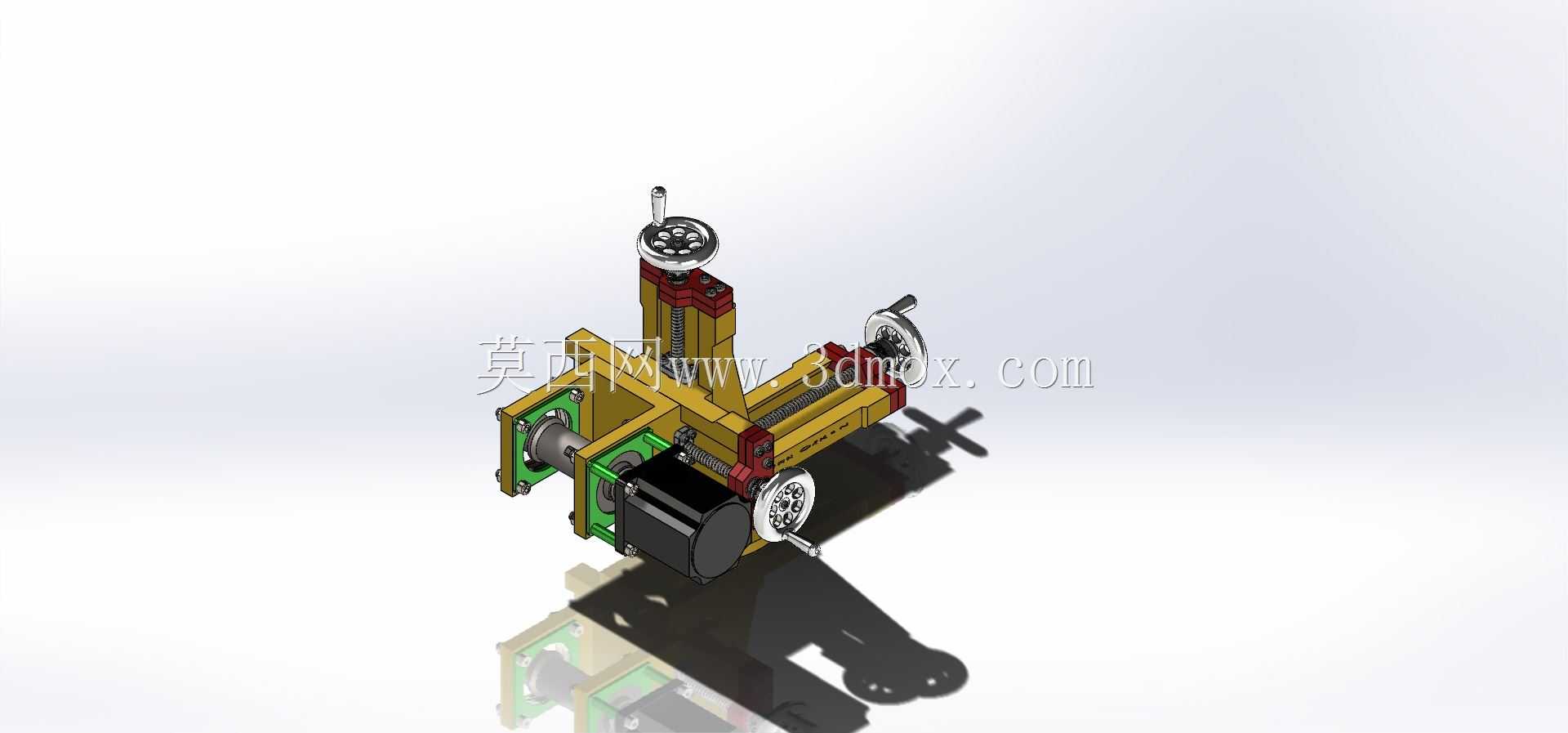

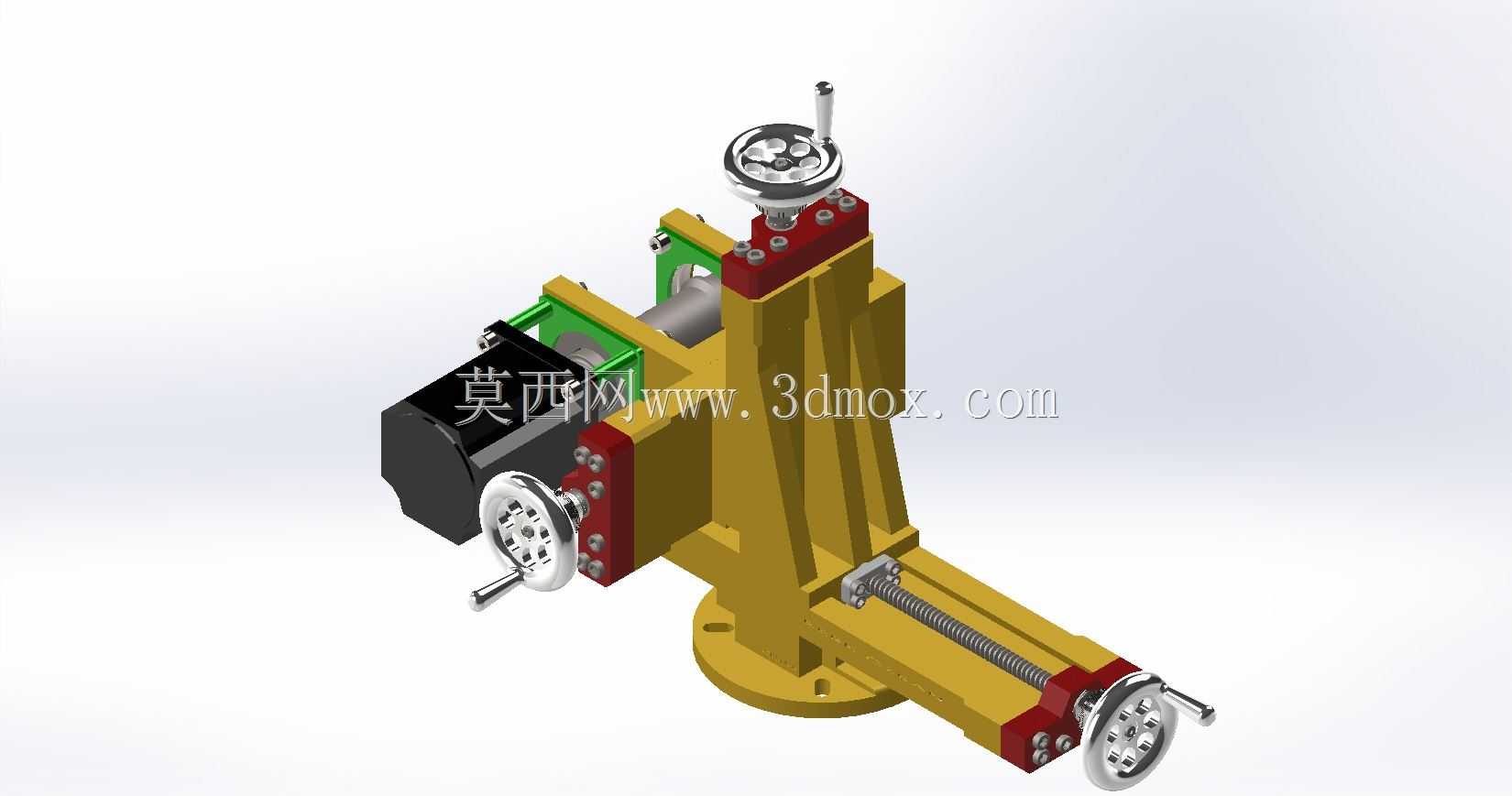

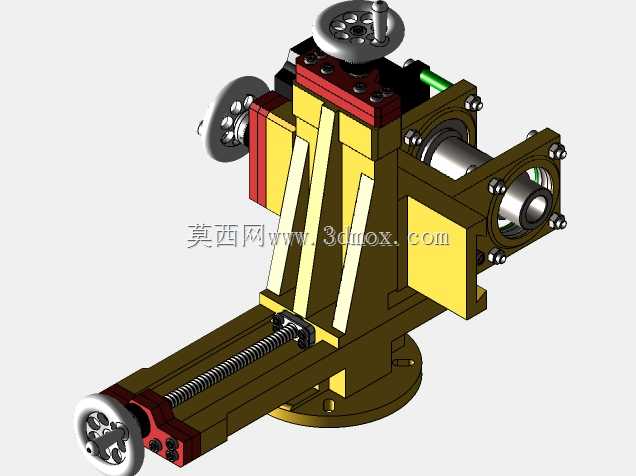

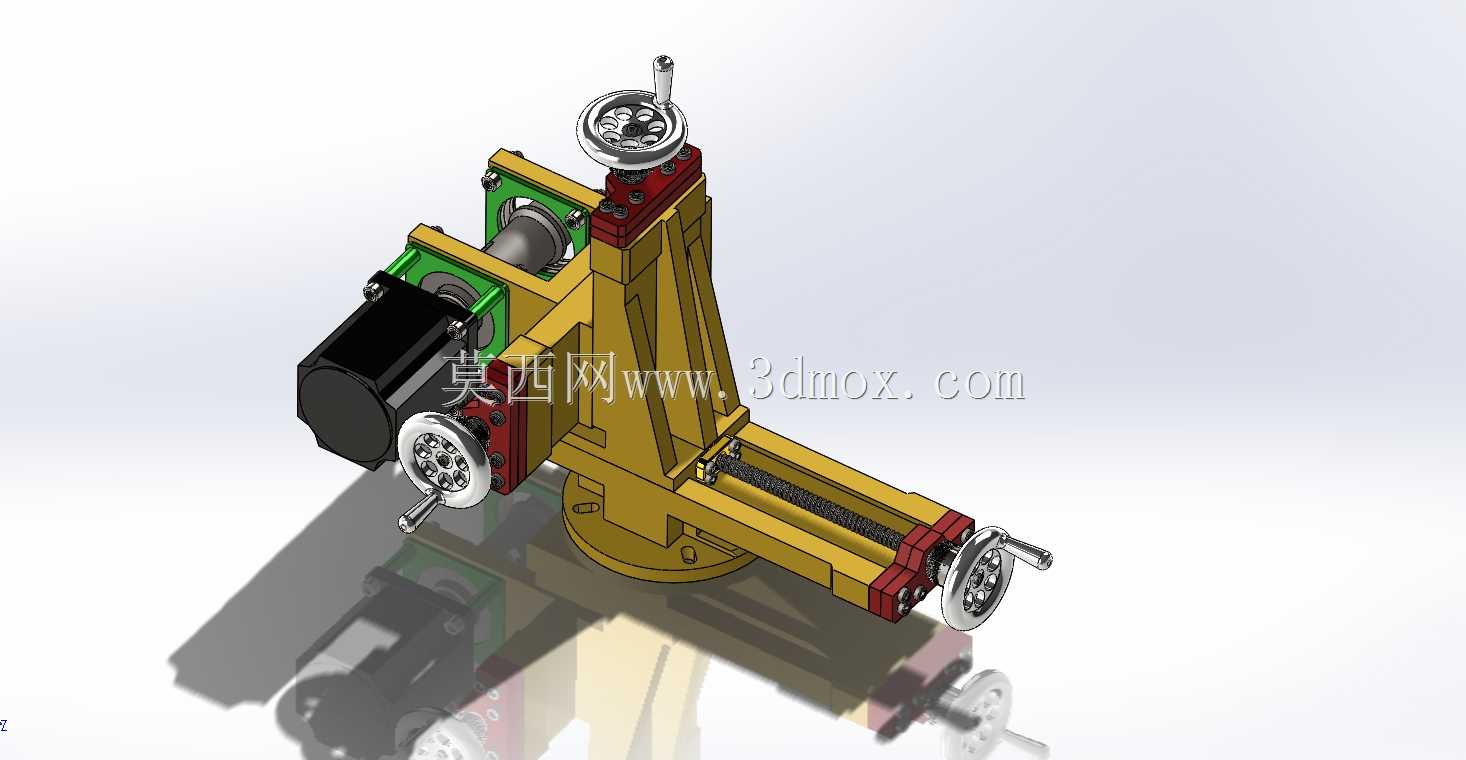

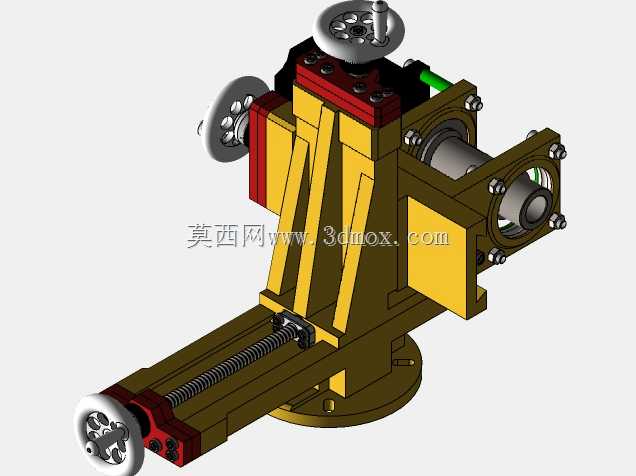

　　这套三轴联动的进给调节机构，常见于中小型专用机床的辅助进给单元、工装夹具的位置微调工位，也可作为小型非标自动化设备的手动进给执行端使用，在五金加工小批量试制、教学实训设备改造、木工小型开槽作业场景中都能见到同结构的应用。从结构布局来看，立式铸造支座作为整个机构的承载基础，底部设置圆形安装法兰，法兰面预留均匀分布的螺栓过孔，可直接固定在设备工作台面或者专用基座上，安装时需要保证法兰面与安装基面的平面度误差不超过0.05mm，避免支座倾斜导致后续传动卡滞。三个方向的进给均采用梯形丝杠配合燕尾导轨的传动组合，其中垂直方向的丝杠安装在支座立柱的导向槽内，端部配置带刻度的手轮，转动手轮可带动滑座沿立柱方向做上下进给，

　　手轮上的刻度盘每格进给量为0.02mm，可满足常规加工的微调精度需求；水平横向的进给单元安装在垂直滑座的安装面上，同样采用手轮驱动丝杠带动横向滑台移动，滑台侧面设置锁紧手柄，调整到位后可扳动手柄锁紧滑台位置，避免加工过程中出现位置窜动；水平纵向的进给单元集成在横向滑台的前端，手轮伸出方向与另外两个轴的手轮形成空间垂直布局，操作时三个手轮的操作空间互不干涉，操作人员站在设备正面即可完成三个方向的位置调整。设计过程中，传动丝杠均采用铜质螺母配合，梯形螺纹的牙型角为30度，具备良好的自锁性能，即使在承受一定轴向载荷的情况下，也不会出现滑台自行滑移的问题，无需额外增加制动结构就能保证位置锁定的可靠性。导轨面均设计有润滑油槽，

　　日常维护时可通过油杯注入润滑脂，减少导轨面的磨损，延长机构的使用寿命。各滑台的行程限位采用内置式挡块结构，避免滑台移动超程导致丝杠脱出，同时在各运动副的配合面预留了0.01-0.03mm的配合间隙，既保证运动顺畅无卡滞，又能将滑台的窜动间隙控制在加工允许的范围内。从安装边界来看，整个机构的底座安装直径为180mm，垂直方向总行程为120mm，横向水平行程为100mm，纵向水平行程为80mm，整体占用空间紧凑，不需要额外预留过大的安装位置，可直接适配多数小型设备的安装空间。驱动端预留了伺服电机的安装接口，若有自动进给的需求，可直接将手轮替换为伺服电机，通过联轴器连接丝杠即可实现电控自动进给，无需对主体结构做大规模修改，

　　具备较好的改造扩展性。在实际使用场景中，这类手动进给机构常被用于小型磨床的砂轮进给调节、专用钻孔设备的工位调整、木工机械的刀具位置微调，相比全自动的数控进给单元，其结构简单、成本低廉、维护方便，在不需要高速自动进给的小批量加工、修配作业场景中具备更高的性价比。结构设计时充分考虑了操作的人机工程，三个手轮的操作高度均设置在操作人员站立时的手部舒适操作区间，转动手轮的阻尼经过匹配调整，既不会因为阻尼过大导致操作费力，也不会因为阻尼过小出现微调过冲的问题。各外露的传动部件均设置了防护挡板，避免加工过程中的切屑、粉尘落入导轨和丝杠的配合面，减少杂质对传动精度的影响。
