工业胶带自动剥离移除设备结构设计

　　这套胶带移除设备的三维结构，主要面向电子组装、包装覆膜、板材表面防护处理等生产场景，解决生产环节中人工撕除工件表面防护胶带效率低、撕除断面不齐、残留胶渍影响后续工序的实际问题。在实际产线布局中，该设备可直接对接上游来料输送线，也可作为独立工位由人工上下料完成胶带剥离作业，适配宽度在300mm至600mm区间的成卷防护胶带，包括PE保护膜胶带、高温美纹胶带、PET防静电胶带等常用工业胶黏带材，无需更换核心结构件即可完成不同厚度带材的适配调整。

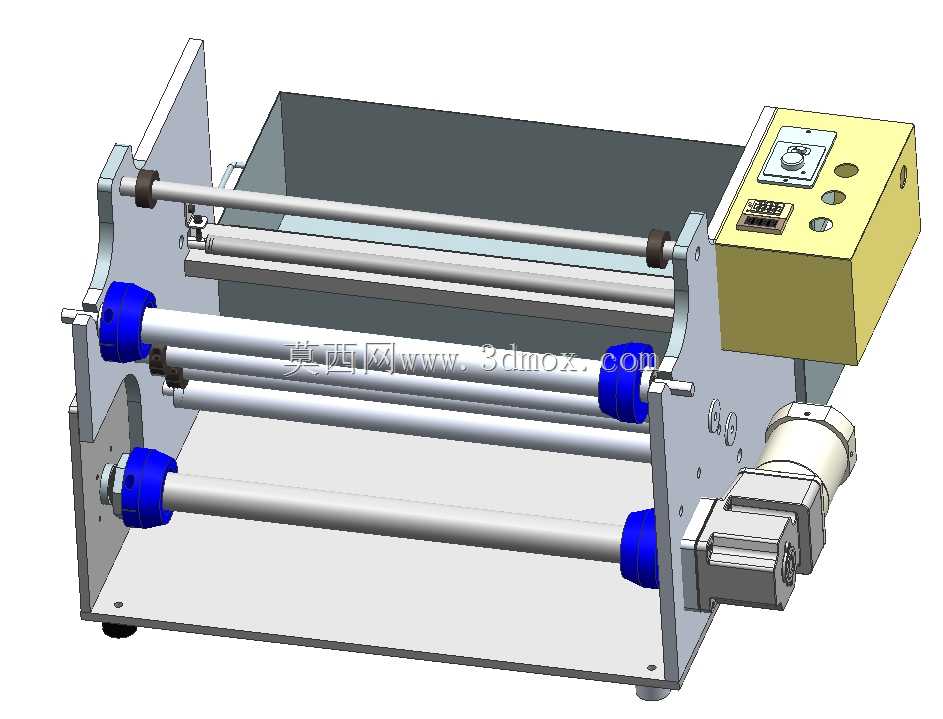

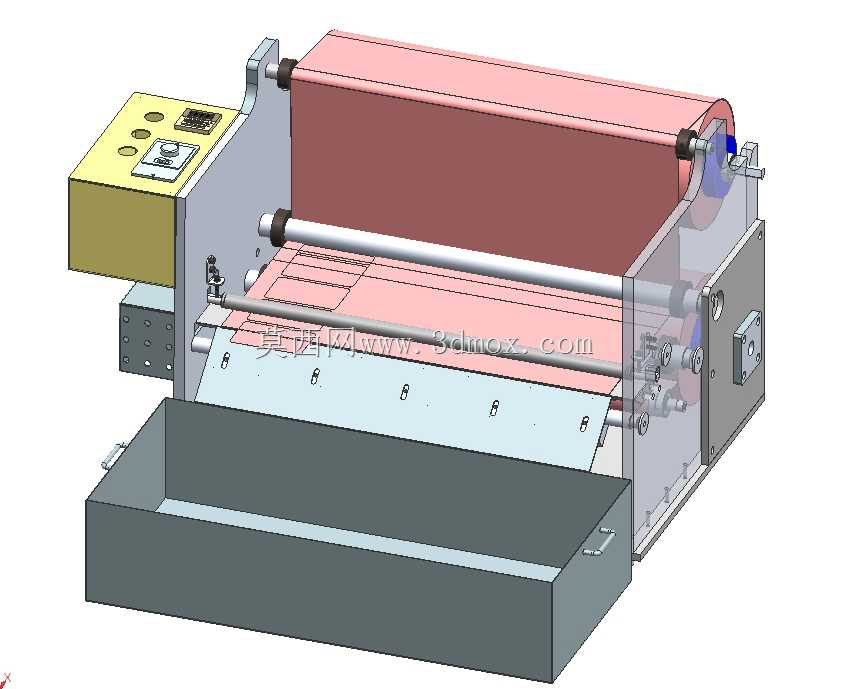

　　从结构设计逻辑来看，设备整体采用卧式分层布局，最下方设置抽屉式残料收集槽，剥离过程中产生的废胶带边料、裁切碎屑可直接落入槽内，无需额外配置吸尘或废料输送机构，收集槽抽拉行程预留200mm操作空间，清理时无需拆解设备侧封板，单人即可在1分钟内完成废料清空操作。带材放卷辊设置在设备上部靠后位置，辊轴两端采用快拆式卡箍结构，更换带卷时无需借助扳手等工具，直接扳开卡箍即可抽出辊轴完成换卷，换卷操作耗时控制在30秒以内，适配内径76mm的标准工业胶带卷料，最大放卷直径可支持300mm的大卷带材，减少高频换卷带来的产线停线时间。

　　放卷辊下方平行设置两根导向张紧辊，辊面包覆2mm厚的防滑硅胶层，避免带材走料过程中出现打滑、偏移问题，张紧辊一端连接阻尼调节机构，可根据带材厚度、胶面粘度调整张紧阻力，防止放卷速度过快导致带材松垮褶皱。设备中部为作业平台，平台表面做硬质阳极氧化处理，耐磨性能优于普通不锈钢板材，平台上均匀分布四个定位块，可根据待加工工件的尺寸调整固定位置，工件放置后可通过侧边的快速夹钳完成压紧，避免胶带剥离过程中工件移位导致的撕偏、残胶问题。

　　剥离执行机构设置在作业平台靠近操作侧的位置，采用锯齿形裁切刀与压合胶辊配合的结构，当带材覆盖到工件表面完成预设长度送料后，压合胶辊先下压将带材与工件表面紧密贴合，随后裁切刀动作切断带材，接着剥离辊以恒定线速度带动胶带从工件表面平缓掀起，剥离角度控制在120度至150度区间，该角度区间可最大程度降低胶层残留风险，避免小角度剥离时胶层受剪切力过大断裂留在工件表面。设备左侧的控制箱集成了调速旋钮、计数模块与启停按钮，可根据不同工件的剥离需求调整送料速度、剥离行程与裁切压力，控制箱与主体机架采用螺栓连接，安装位置可根据现场操作习惯调整到设备左侧或右侧，适配不同工位的操作动线。

　　从安装边界来看，设备整体外形长度控制在850mm，宽度620mm，高度700mm，底部预留四个M12的脚轮安装孔与可调支撑脚安装位，既可以通过脚轮在车间内灵活移动换位，也可以通过可调支撑脚调平设备，保证运行过程中辊轴平行度偏差不超过0.1mm，避免带材走偏。设备后侧预留电源接口与气源接口，接入220V民用电源与0.5-0.7MPa的压缩空气即可正常运行，无需额外配置液压站等辅助动力源，整体功耗不超过200W，长时间运行能耗较低。

　　在细节结构处理上，所有辊轴的转动部位均采用密封式深沟球轴承，避免车间内的粉尘、胶屑进入轴承内部导致卡滞，轴承座设置注油孔，日常维护时可直接在设备外部加注润滑脂，无需拆解辊系结构。设备侧封板采用透明亚克力材质，日常运行时可直接观察内部带材走料状态，出现卡带、断带问题时可第一时间发现，侧封板采用快拆式螺丝固定，拆卸时无需完全拧下螺丝即可取下封板，快速处理内部故障。收料机构设置在设备右侧，与剥离辊通过同步带连接，收卷速度与剥离速度保持实时同步，废胶带收卷到一定直径后可直接取下收卷轴更换纸芯，废卷不会散落在设备周边影响车间5S管理。

　　针对不同行业的使用需求，该结构预留了拓展安装位，可在作业平台上方加装光电传感器，实现工件到位后自动启动剥离流程，也可对接机械手实现全自动上下料作业，无需对主体结构做大规模改动，仅需在预留孔位安装对应传感器与连接支架即可完成升级，适配从手工小批量生产到全自动化流水线的不同应用场景。结构设计过程中所有钣金件均采用折弯成型工艺，焊接部位做打磨抛光处理，无尖锐棱角，避免操作人员上下料、换卷过程中被划伤，所有电气线路均布置在机架内部的走线槽内，外部无裸露电线，符合车间设备安全规范要求。
