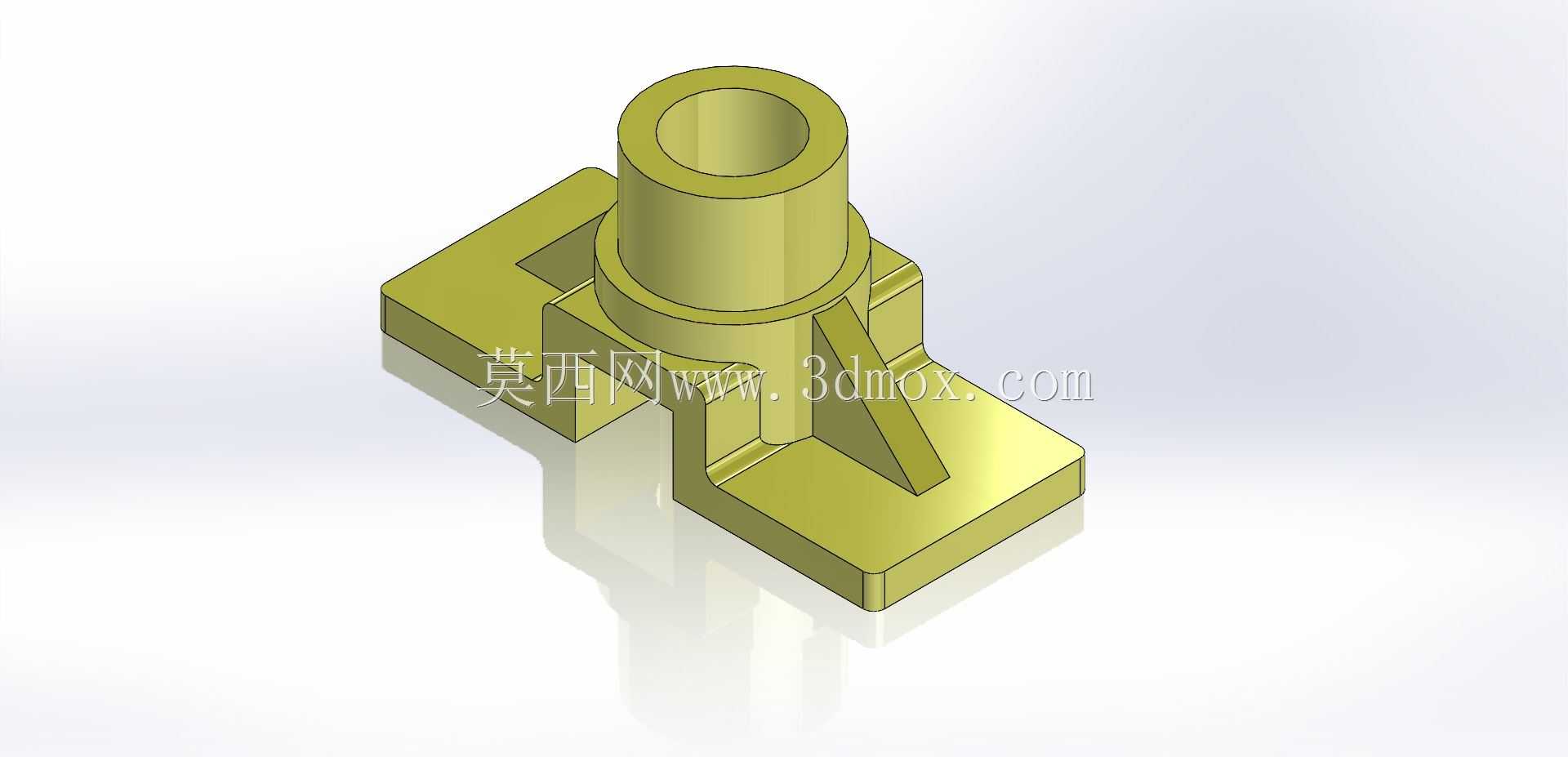

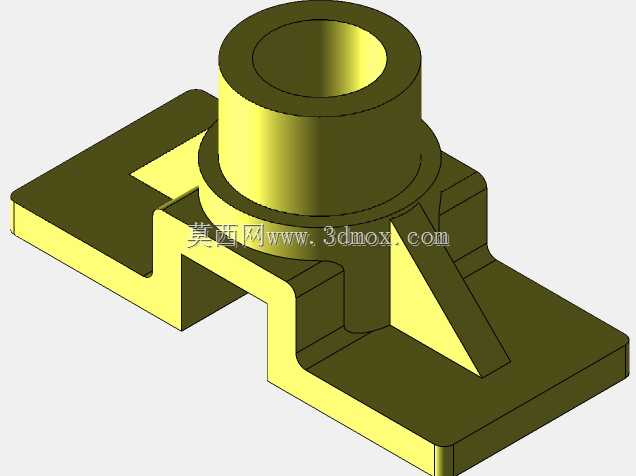

带安装底座的立式导向支撑结构件

　　做非标设备结构设计的时候，这类带安装底座的立式导向支撑件是很常见的功能构件，很多工装夹具、小型自动化输送单元、检测工位的定位模组里都能见到它的身影。从实际使用场景来看，这类构件主要承担两个核心作用：一是作为立式导向轴的安装载体，给穿入中心通孔的导杆、滑轴提供稳定的径向支撑，保证轴类件做直线往复运动时的同轴度，避免运动过程中出现卡滞、偏磨的问题；二是通过底部的方形安装法兰直接固定在设备台板、型材机架的安装面上，不需要额外做转接支架，能大幅减少装配环节的调整工作量。

　　从结构设计逻辑来看，底部的方形安装座做了足够的延展宽度，四个角预留的安装孔位可以适配M4到M6规格的内六角螺栓，安装边界的尺寸设计要匹配常用的2020、3030铝型材的孔距，也能直接固定在厚度10mm以上的钢板台面上，不需要额外加工沉台。中间的立式筒体和底座之间加了三角形加强筋，这部分的设计是很多新手建模时容易忽略的细节——如果没有加强筋，立式筒体在承受侧向载荷的时候，根部很容易出现应力集中，长期受交变载荷的话甚至会出现焊缝开裂或者本体断裂的问题，三角筋的厚度设置成筒体壁厚的1.2倍，既不会过多增加整体重量，又能把根部的抗弯强度提升40%以上，完全能满足常规轻载运动场景的受力需求。

　　中心的通孔是整个构件的核心功能面，孔径的公差一般选H7级，和导向轴采用间隙配合，内壁的粗糙度要控制在Ra1.6以下，减少轴件滑动时的摩擦阻力，如果是用于频繁往复运动的场景，还可以在筒体内壁预留油槽，方便加注润滑脂，延长构件的使用寿命。筒体顶部的端面要做倒角处理，既方便导向轴装配时的导入，也能去除加工毛刺避免划伤操作人员。底座的下表面要做铣平处理，平面度控制在0.02mm以内，保证安装之后筒体的垂直度误差不超过0.05mm/100mm，避免导向轴安装后出现倾斜，影响整套运动机构的运行精度。

　　在实际选型应用的时候，要根据导向轴的直径、运动行程、侧向载荷的大小来调整构件的整体尺寸：如果是用于小行程的检测探针导向，整体尺寸可以做的更紧凑，底座宽度控制在30mm左右，筒体高度25mm就能满足需求；如果是用于输送线上的挡停机构导向，就要适当加大底座的安装尺寸，增加加强筋的数量，提升整体的抗冲击能力。建模的时候要注意各部分的壁厚均匀性，筒体壁厚和底座厚度尽量保持一致，避免后续如果采用注塑或者铸造成型的时候出现缩痕、气孔等缺陷，如果是采用机加工方式制作，要在边角处预留R0.5到R1的圆角，减少应力集中点，也能降低加工时的崩刀风险。

　　这类构件虽然看起来结构简单，但在整套运动机构里起到的作用非常关键，设计时不能只看外形尺寸是否匹配，还要结合实际的受力情况、安装空间、装配工艺综合考量，比如安装孔的位置要避开设备台板下方的走线槽、型材的槽口位置，筒体的高度要保证导向轴在全行程运动时都有足够的支撑长度，避免轴件伸出过长出现挠度变形。很多时候现场设备出现运动卡滞、精度超差的问题，根源就是这类基础支撑件的设计细节没有做到位，要么是安装面平面度不够，要么是加强筋强度不足导致受力变形，要么是孔径公差配合不合理，这些细节都需要结构设计人员在建模阶段就考虑周全，不能等到装配调试的时候再去整改，那样会浪费大量的现场调试时间，也会影响整套设备的运行稳定性。
