运动鞋底防滑纹路结构三维设计

　　日常鞋类产品的结构设计中，鞋底作为直接接触地面的核心承载部件，其纹路排布、材质分区、轮廓曲率直接决定了穿着过程中的抓地性能、弯折舒适度与耐磨寿命，这款鞋底的三维结构设计，完全围绕日常通勤与轻量运动场景的实际使用需求展开，没有冗余的装饰性结构，每一处分区与纹路走向都对应实际受力场景。从实际使用场景来看，这款鞋底适配日常休闲运动鞋款，主要应对城市硬质铺装路面、少量湿滑瓷砖路面的行走需求，设计阶段首先通过足部压力分布测试数据，将鞋底划分为前掌弯折区、足弓支撑区、后跟缓冲区三个核心功能段，不同区域的纹路走向、凸起高度、材质硬度都做了差异化处理。前掌区域是行走过程中弯折频率最高的部位，这里的纹路采用斜向分段式排布，每一段凸起的边缘都做了1.

　　2mm的圆角过渡，避免弯折过程中应力集中导致的纹路断裂，同时斜向的纹路走向可以在前后、左右两个方向提供足够的静摩擦力，应对行走过程中突然变向、蹬地起步的受力需求，前掌区域的凸起纹路高度设置为2.5mm，既保证足够的纹路深度容纳路面少量积水、灰尘，避免湿滑路面的水膜效应降低抓地力，又不会因为纹路过高导致前掌脚感过硬，影响日常行走的舒适度。足弓区域是整只鞋底的受力支撑核心，这里没有设置过深的纹路，而是采用连续的支撑结构，对应人体足弓的自然弧度，内侧做了3mm的凸起支撑边，避免长时间行走过程中足弓过度内翻，这个区域的结构厚度比前后掌区域厚1.8mm，保证整只鞋底的抗扭转性能，避免侧向受力时鞋底过度形变导致的崴脚风险，实际建模过程中，

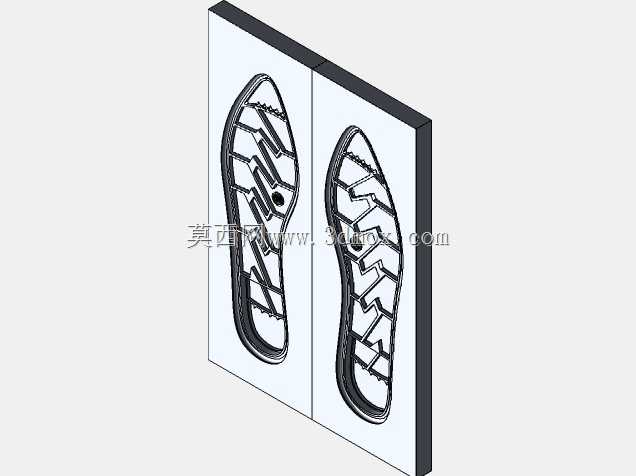

　　这个区域的曲面曲率完全匹配国人平均足弓弧度数据，不需要额外添加硬质支撑片就能提供足够的支撑力，减少后续生产的物料与组装成本。后跟区域是行走落地时首先接触地面的部位，这里的纹路采用更宽的块状排布，凸起高度设置为3mm，块状纹路的边缘做了斜切处理，落地时可以通过微小的形变吸收部分冲击，同时块状结构的耐磨性能比细纹路更好，对应后跟区域更高的磨损速率，延长整鞋的使用寿命。整个鞋底的外轮廓完全贴合足部自然形态，前端做了15度的上翘弧度，对应行走过程中脚尖的自然抬起角度，减少行走时的磕绊风险，侧边做了2mm的包边结构，既可以保护中底材质不受侧面剐蹭损坏，又能在侧向移动时提供额外的支撑力。设计过程中充分考虑了注塑成型的工艺可行性，

　　所有凸起结构的拔模角度设置为1.5度，没有倒扣结构，不需要复杂的抽芯机构就能完成模具开模，不同颜色的分区结构采用共注塑工艺实现，红色区域采用硬度稍高的耐磨橡胶材质，黑色区域采用硬度稍低的防滑橡胶材质，两种材质的结合面做了锯齿状咬合结构，避免长期使用过程中不同材质分层脱落。从安装边界来看，这款鞋底的上表面完全平整，边缘设置了1.2mm深的卡槽，对应鞋面的缝合安装位，组装时只需要将鞋面下沿卡入卡槽后涂胶缝合即可，不需要额外的定位治具，组装公差可以控制在0.3mm以内，适配绝大多数同码数的休闲运动鞋面结构。整个结构的厚度从足弓处的8mm向前后掌边缘逐步过渡到4mm，既保证核心受力区域的结构强度，又控制了整只鞋底的重量，单只42码鞋底的重量控制在180g以内，不会给穿着者带来额外的负重感。纹路的排布间隙统一设置为3mm，这个宽度既可以保证行走过程中夹带的小石子、泥土可以在抬脚时自然脱落，不会卡在纹路缝隙中降低防滑性能，又不会因为间隙过大减少有效接地面积，日常使用过程中不需要频繁清理鞋底缝隙的杂物。实际测试验证阶段，这款鞋底的干地静摩擦系数可以达到0.85，湿地静摩擦系数可以达到0.65，完全满足日常行走与轻量慢跑的防滑需求，连续弯折10万次后纹路没有出现开裂、脱落的情况，耐磨性能符合日常穿着6个月以上的使用要求。
