镂空网格未来感概念太空靴结构设计

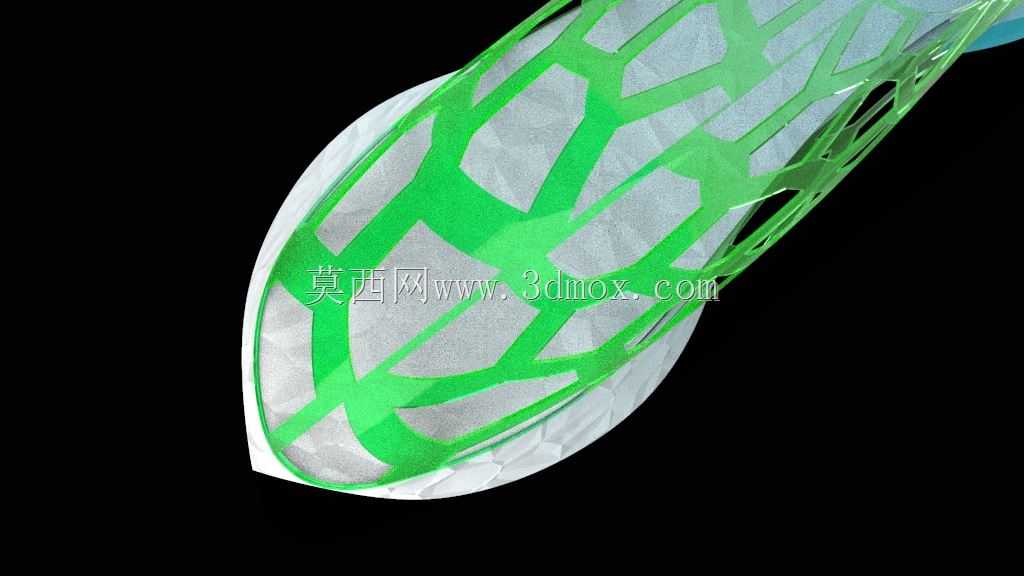

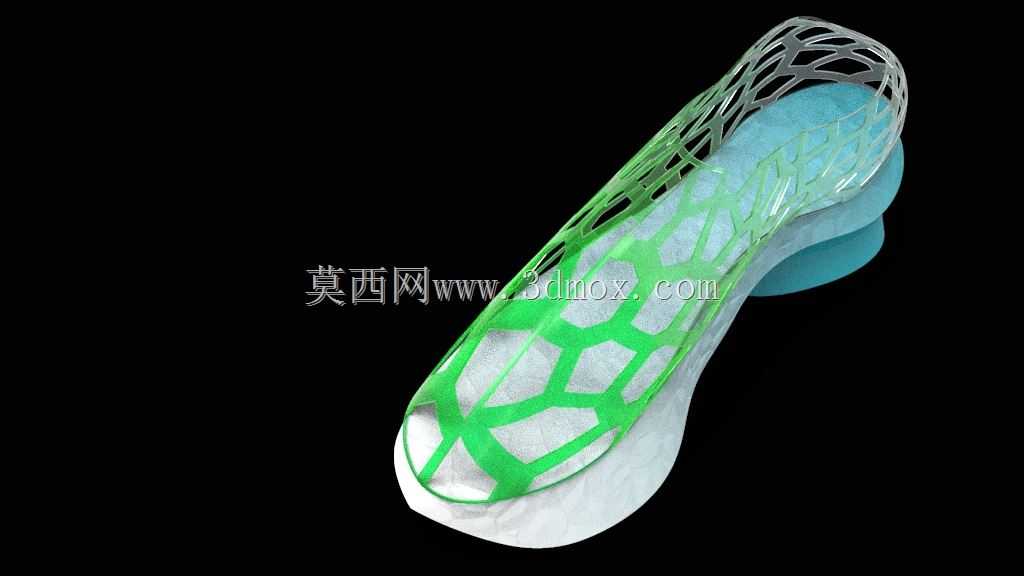

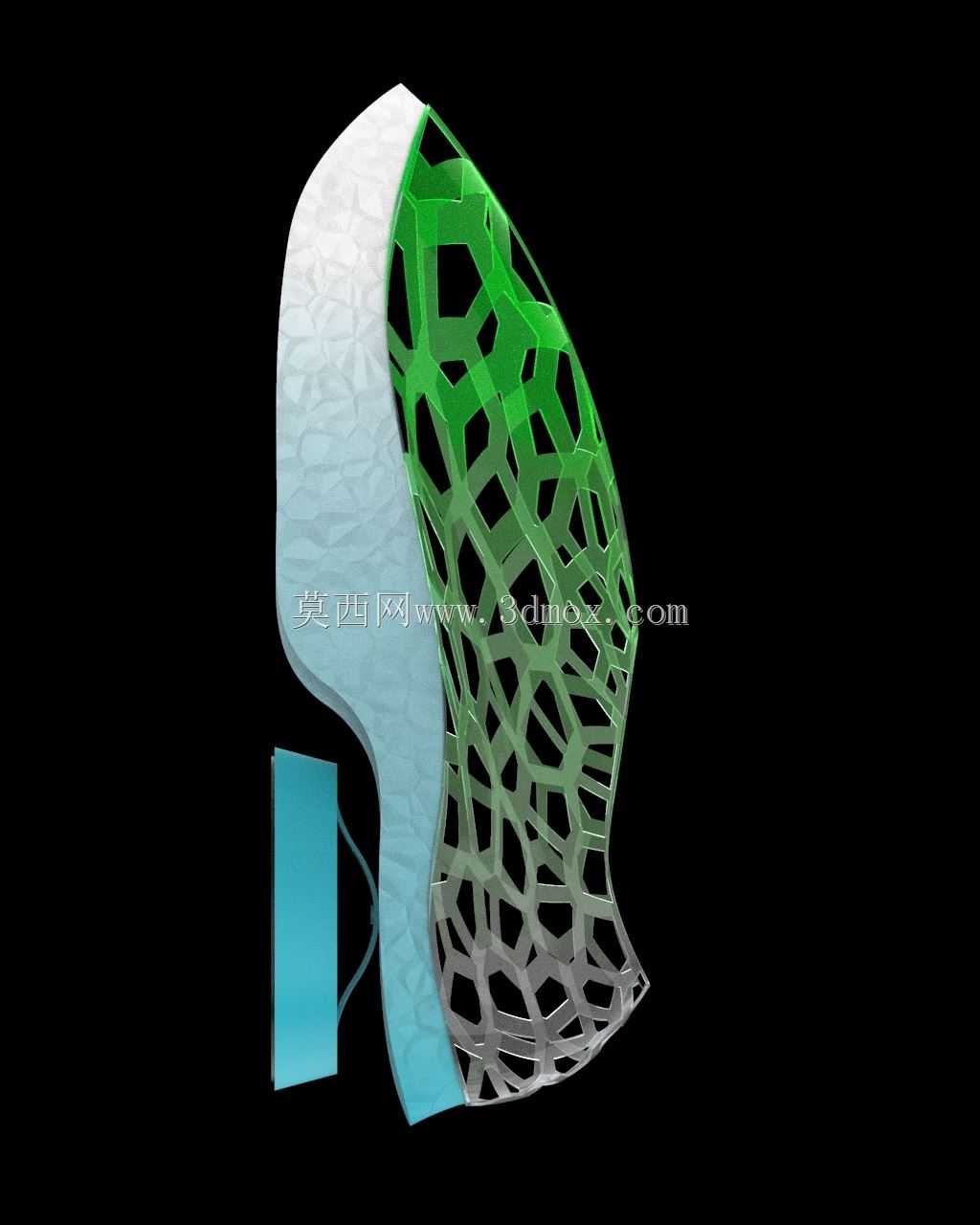

　　这款概念太空靴的结构开发，最初是从穿戴端的实际受力边界倒推的，而非先做外观曲面再补结构。日常鞋履设计往往优先考虑地面行走的弯折、耐磨与包裹需求，而面向特殊场景的太空靴，需要同时兼顾低重力环境下的足部固定、舱内活动的轻量化、长期穿戴的透气散热，以及应急状态下的足部防护，常规整面硬质靴壳或者软质织物鞋面都很难同时满足这几项互相制衡的要求。整靴的支撑框架采用连续渐变的镂空网格构型，网格单元从鞋头到鞋跟并非均匀排布：鞋头区域网格密度最高，单元尺寸更小，对应脚趾部位的防磕碰需求，哪怕在舱内碰到设备金属棱边，密集的网格筋条也能分散冲击力，避免局部压强直接作用在脚趾上；足弓区域的网格走向顺着足底受力的主应力迹线布置，筋条宽度随受力大小动态变化，

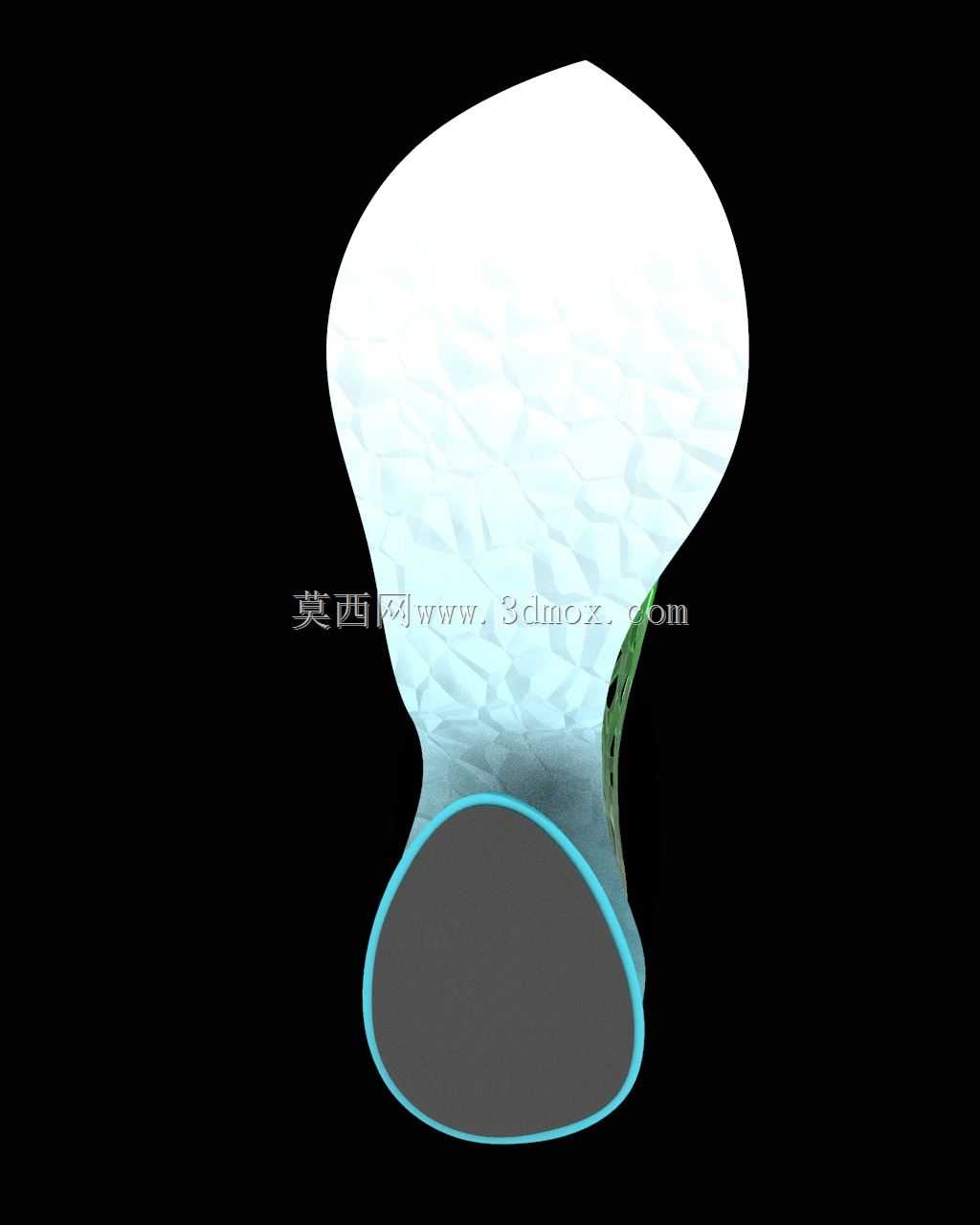

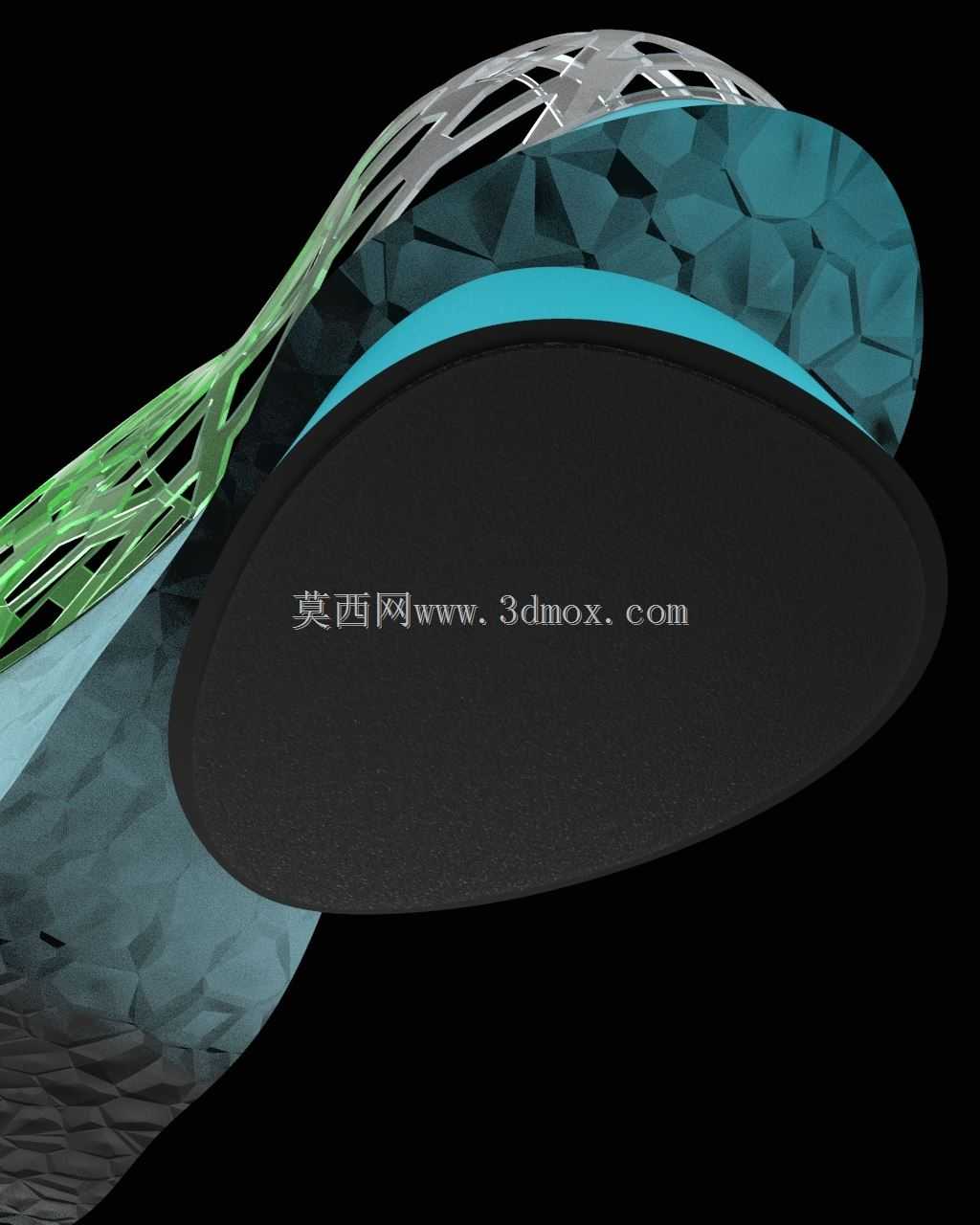

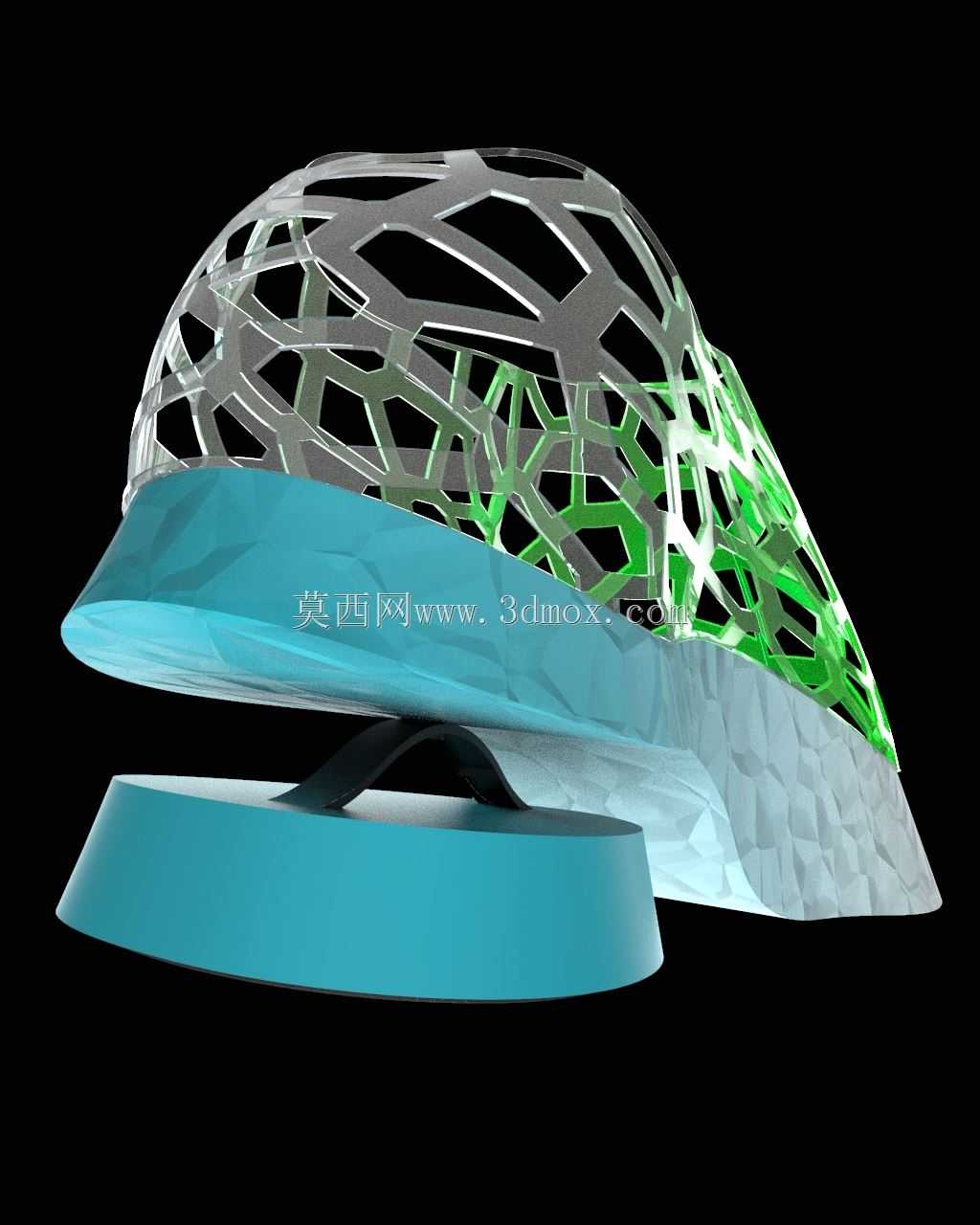

　　既不会因为整面壳体重增加多余负重，又能在足部蹬踏、移动时提供足够的侧向支撑，避免低重力下足部在靴内出现横向滑移；鞋帮领口位置的网格逐渐过渡为更大的镂空单元，兼顾脚踝活动的自由度，不会像硬质高帮靴那样卡住踝关节的屈伸动作。靴底部分采用分层结构设计，接触足部的内底贴合足底曲面做了适配性的弧度，不需要额外添加厚缓冲层就能分散足底压力，外层支撑底在足跟位置做了局部加厚与圆角过渡，既可以在舱内踏板站位时提供稳定的支撑面，也能适配常规足部固定卡扣的安装边界，安装接口的间距、轮廓都参照现有舱内穿戴辅具的通用尺寸做了预留，不需要额外改造转接件就能和现有站位机构匹配。从外形尺寸边界来看，整靴的长、宽、高轮廓控制在常规成人鞋履的包络范围内，

　　最宽处位于前掌跖骨位置，网格外轮廓没有突出的尖锐棱角，所有筋条交接位置都做了圆弧过渡，既避免穿戴时勾挂舱内管线、织物，也能减少应力集中导致的筋条断裂风险。和传统密闭靴面不同，这种贯通的镂空网格结构让靴内空气可以自由流通，长期穿戴时足部产生的湿气、热量能快速散出，不会出现密闭靴腔内部积汗、闷热的问题；网格的筋条采用连续一体化的构型逻辑，若采用增材制造方式加工，可以一次成型整个支撑框架，不需要拼接、缝合多个部件，既减少了装配连接件带来的重量增量，也避免了接缝位置在长期受力下出现开胶、断裂的隐患。设计过程中我们也对比过几种不同的网格方案：如果采用规则正六边形网格，虽然构型规整，但在足弓弯折区域的刚度匹配度不足，

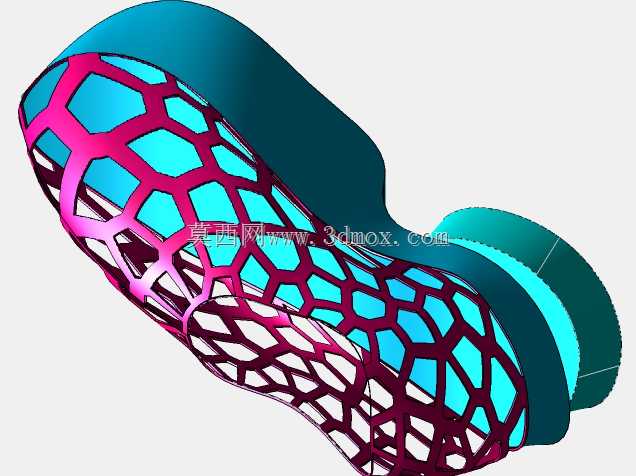

　　走路弯折时会出现局部筋条应力超限；如果采用完全随机的 Voronoi 网格，虽然外观更具有机感，但部分区域筋条夹角过小，加工时容易出现支撑难去除、局部强度不足的问题。最终落地的渐变网格方案，在鞋头防冲区、足弓支撑区、踝部活动区分别匹配不同的单元密度与筋条厚度，让整个靴壳的刚度分布完全贴合足部的生理受力特点：需要防护的位置刚度高、形变小，需要活动的位置柔性足、弯折阻力小。靴内的软垫部分和外层网格框架做了分体设计，软垫可以单独取出更换、清洁，外层网格框架作为长期承载结构，表面没有封闭的蒙皮，检查裂纹、维护损伤都非常直观，不需要拆开外层覆盖件就能直接观察每一根筋条的使用状态。在地面测试场景中，这款靴型也可以拓展用于特殊作业环境的穿戴防护，镂空结构不会积存砂石、粉尘，在多尘环境下使用后清理难度远低于密闭鞋面，网格的镂空特性也让整靴重量比同防护等级的硬质靴降低近四成，长时间穿戴的足部疲劳感明显减弱。建模过程中所有曲面都保持了连续的G2过渡，网格筋条和靴底的交接位置做了渐变加厚处理，避免截面突变带来的应力集中，整个结构没有冗余的装饰部件，每一处构型都同时承担受力、防护或者透气的功能，没有为了外观额外添加不承载的特征，完全围绕实际穿戴的使用需求完成结构排布。
