精密注塑工装模具三维结构设计

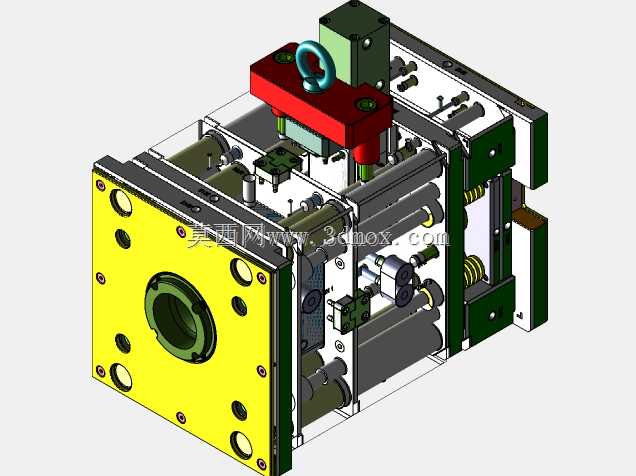

　　这套工装结构主要面向注塑成型生产场景，在精密塑胶件批量加工环节承担核心成型载体作用，日常适配卧式注塑机的安装接口，可直接完成塑胶熔体的型腔填充、保压冷却、开模顶出全流程动作，无需额外搭建辅助连接结构。从结构布局来看，定模侧设置了与注塑机炮嘴对接的定位环与浇口套，定位环外径匹配常规注塑机定模板的定位孔公差，安装时可快速完成中心对齐，避免浇口偏心导致的填充不平衡问题；定模板上均匀分布的锁紧螺栓孔，按照模架受力等级排布，合模时可承受足够的锁模力，避免分型面溢料。动模侧集成了顶出机构与导向组件，导柱导套采用高精度配合公差，开合模过程中可保证动定模的同轴度，避免型腔错位导致的产品披锋、尺寸超差问题；顶出板上预留了顶针安装位，

　　可根据不同产品的结构调整顶针排布位置，保证顶出时产品受力均匀，不会出现顶白、顶变形的缺陷。整套结构的水路布局采用分层环绕设计，靠近型腔的位置设置了近距离冷却水道，可快速带走熔体固化产生的热量，缩短成型周期，同时水路接口统一设置在模架外侧，安装时可快速对接冷却水循环管路，无需在模架内部额外加工避让槽。侧面设置的锁模块与行程开关安装位，可适配注塑机的安全防护逻辑，开模行程达到设定值时才会触发顶出动作，避免设备误动作导致的模具损坏。从安装边界来看，模架的整体长宽尺寸适配200吨级以内的卧式注塑机拉杆间距，模具厚度在设备允许的最小最大模厚区间内，无需额外加装垫板即可完成安装；吊环孔设置在模架顶部的重心位置，吊装时可保证模具平衡，

　　避免倾斜碰撞导致的导柱、型腔损伤。设计过程中优先考虑了加工工艺性，所有模板的安装孔、避空孔均采用标准公差，普通CNC加工设备即可完成加工，无需特殊定制刀具；易损件比如导套、浇口套均采用标准件规格，后期维护时可直接采购替换，无需重新加工定制。整套结构的分型面贴合度按照成型工程塑料的要求设计，表面粗糙度达到Ra0.8以下，合模时分型面的间隙控制在0.02mm以内，可有效避免PA、ABS等流动性较好的塑胶原料出现溢边问题。顶出机构的复位杆采用等高研磨处理，合模时可保证顶出板完全复位，避免顶针突出型腔表面导致的产品表面凹痕。弹簧复位组件设置在顶出板与动模板之间，开模顶出完成后可辅助顶出板快速回位，减少复位动作的等待时间。

　　侧面的行位结构采用斜导柱驱动，行位的锁紧斜面角度匹配注塑机的开模行程，开模时斜导柱带动行位完成侧向抽芯动作，抽芯距离足够避开产品的倒扣结构，不会出现抽芯不到位导致的产品拉伤问题；行位上设置了耐磨块，长期往复运动时可减少行位本体的磨损，后期维护仅需更换耐磨块即可，降低维护成本。
