简易板材冲压成型模具结构设计

　　这套板材成型模具的结构设计，核心面向小批量薄板类零件的冲压成型工序，常见于五金加工车间的小吨位冲床配套场景，也可适配实验室小试样件的成型试制需求，无需复杂的配套送料机构即可完成单工序的压型作业。从结构拆分来看，整套模具分为上模座、凸模组件、压料板、凹模型腔、下模座五个核心部分，上模座通过模柄与冲床滑块连接，安装时需保证模柄轴线与滑块运动方向的同轴度误差不超过0.02mm，避免合模时出现啃模损伤型腔表面。下模座通过T型螺栓固定在冲床工作台面，安装边界需预留至少150mm的操作空间，方便操作人员取放板材与成型后的工件，整套模具闭合高度控制在180mm-220mm区间，可适配多数公称压力16吨-25吨的开式可倾压力机，

　　无需对设备进行额外改造即可直接装夹使用。设计阶段特意将凸模与上模座做了分体式连接，通过内六角圆柱头螺钉锁紧，定位销做圆周方向限位，当成型不同形状的板材零件时，只需更换对应轮廓的凸模与凹模型腔镶块，无需重新加工整套模座，大幅降低多品种小批量生产时的工装制造成本。压料板设置在凸模与凹模之间，合模时首先接触待加工板材，通过内置的矩形弹簧提供初始压料力，避免板材在成型过程中出现起皱、滑移错位的问题，弹簧预压量根据板材厚度调整，常规0.5mm-1.5mm厚度的冷轧钢板成型时，单根弹簧预压量设置为8mm即可提供足够的压边力，不会在板材表面留下明显的压痕。凹模型腔的进料边缘做了R1.5mm的圆角过渡，避免板材在拉伸成型过程中被尖锐刃口刮伤，

　　型腔深度根据成型工件的拉深高度设计，预留0.1mm的回弹补偿量，保证成型后工件的尺寸精度落在IT12级公差范围内，满足一般五金结构件的装配要求。上下模座的导向采用无导柱的开放式结构，依靠冲床本身的滑块导向精度保证合模精度，这种设计简化了模具整体结构，降低了加工制造成本，适合成型形状简单、精度要求不高的覆盖类板材零件，日常维护时只需定期检查凸凹模的紧固螺钉是否松动，型腔表面是否有粘料拉伤，每次作业前在型腔表面涂抹少量冲压油即可延长模具使用寿命，减少工件成型后的表面划痕。整套模具的板材进料方向没有设置额外的定位挡块，操作人员可根据工件轮廓手动调整板材放置位置，适合来料尺寸存在小幅偏差的边角料板材加工，最大化提升板材利用率，

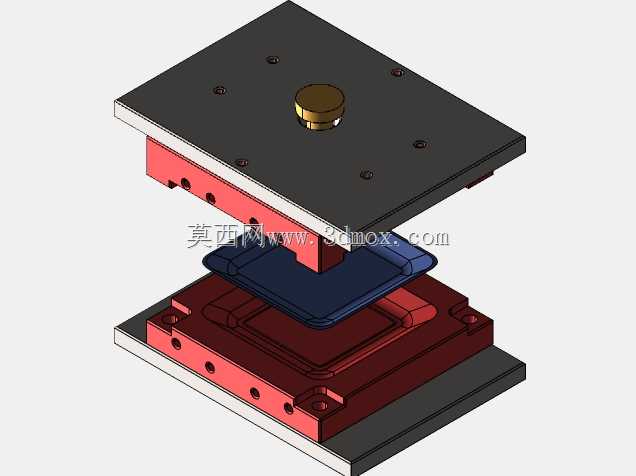

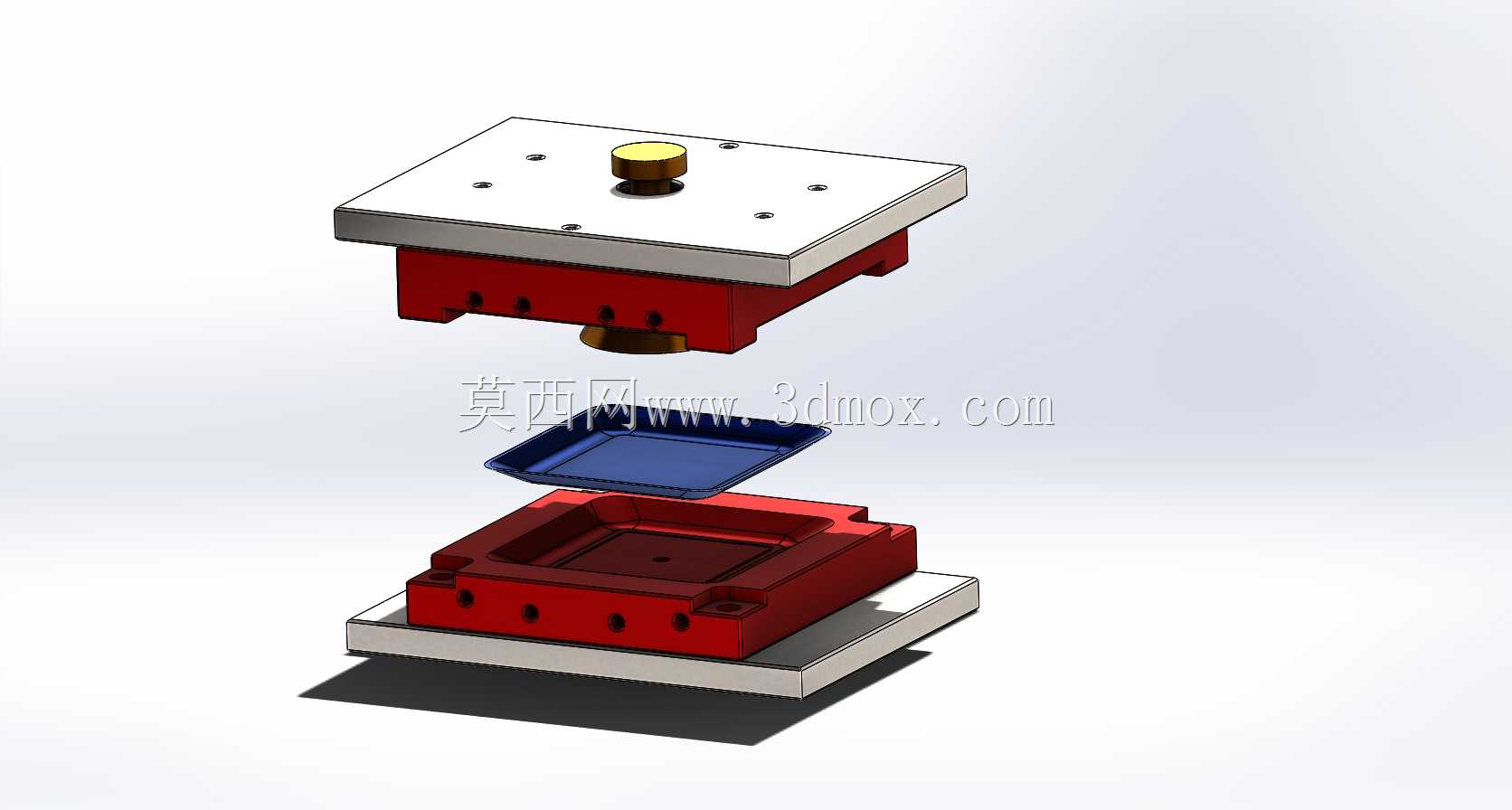

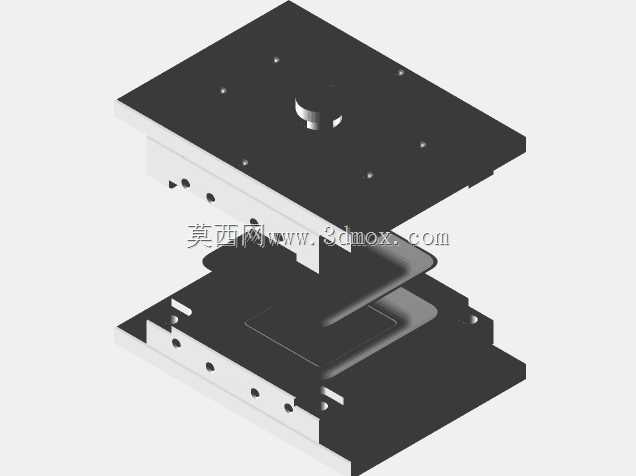

　　减少生产过程中的物料浪费。模具拆分状态下可清晰看到各部件的装配关系，三维建模过程中所有配合面均做了干涉检查，合模状态下凸模与凹模的单边间隙控制在板材厚度的1.1倍，既保证板材能够顺利流入型腔成型，又不会因为间隙过大导致成型后工件出现飞边毛刺，减少后续去毛刺的工序工作量。
