法国机器人运动会参赛竞技机器人结构

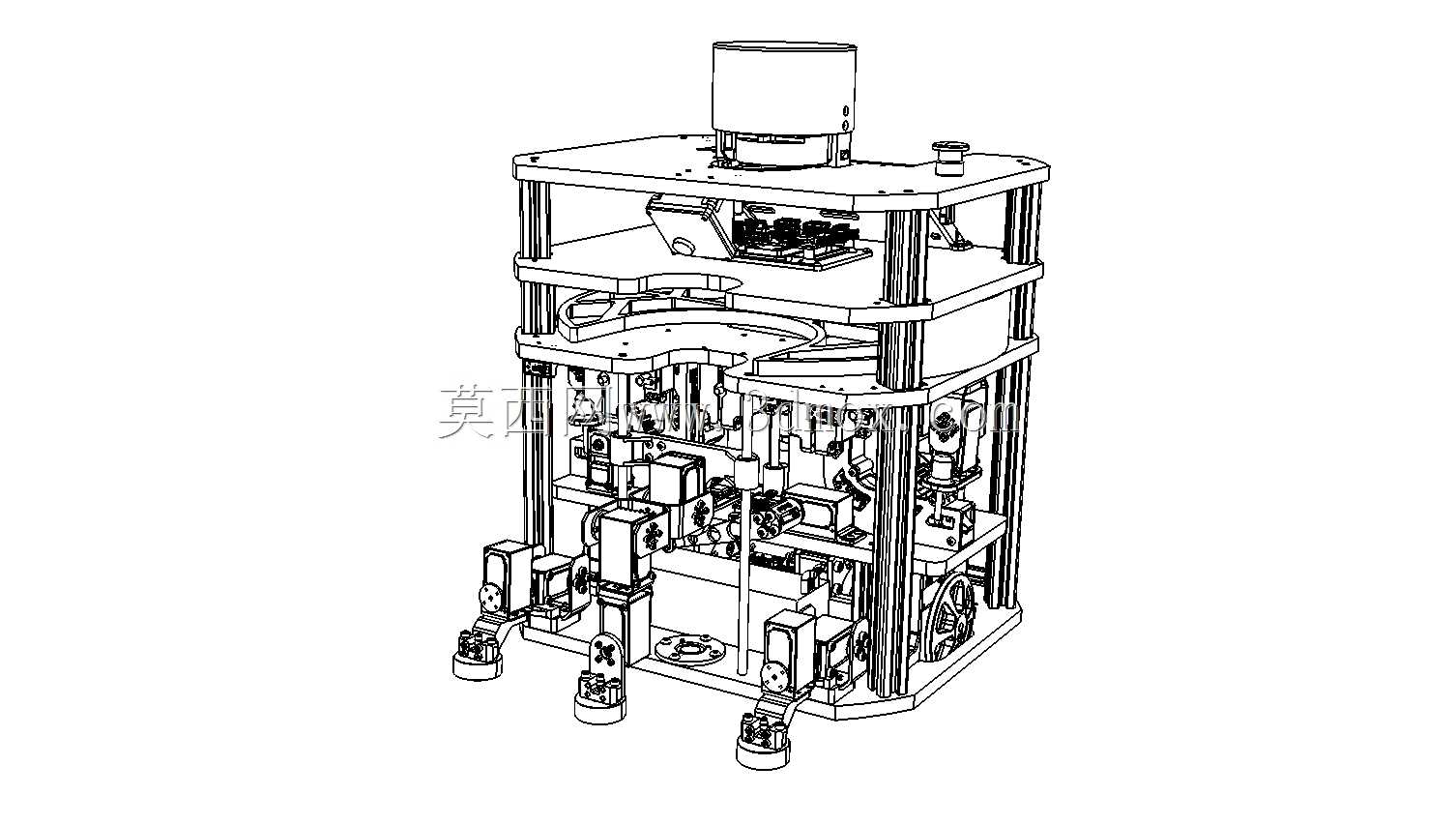

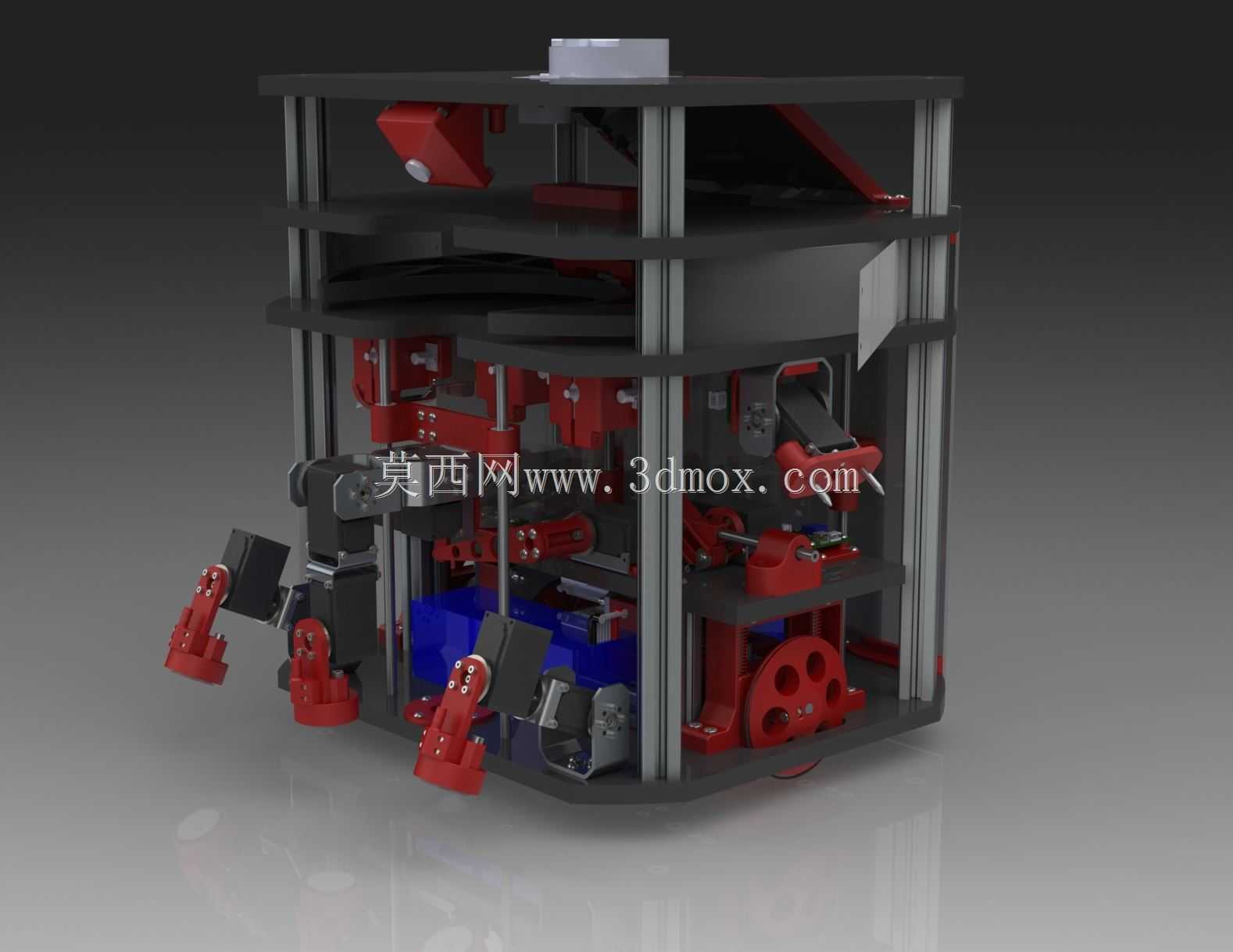

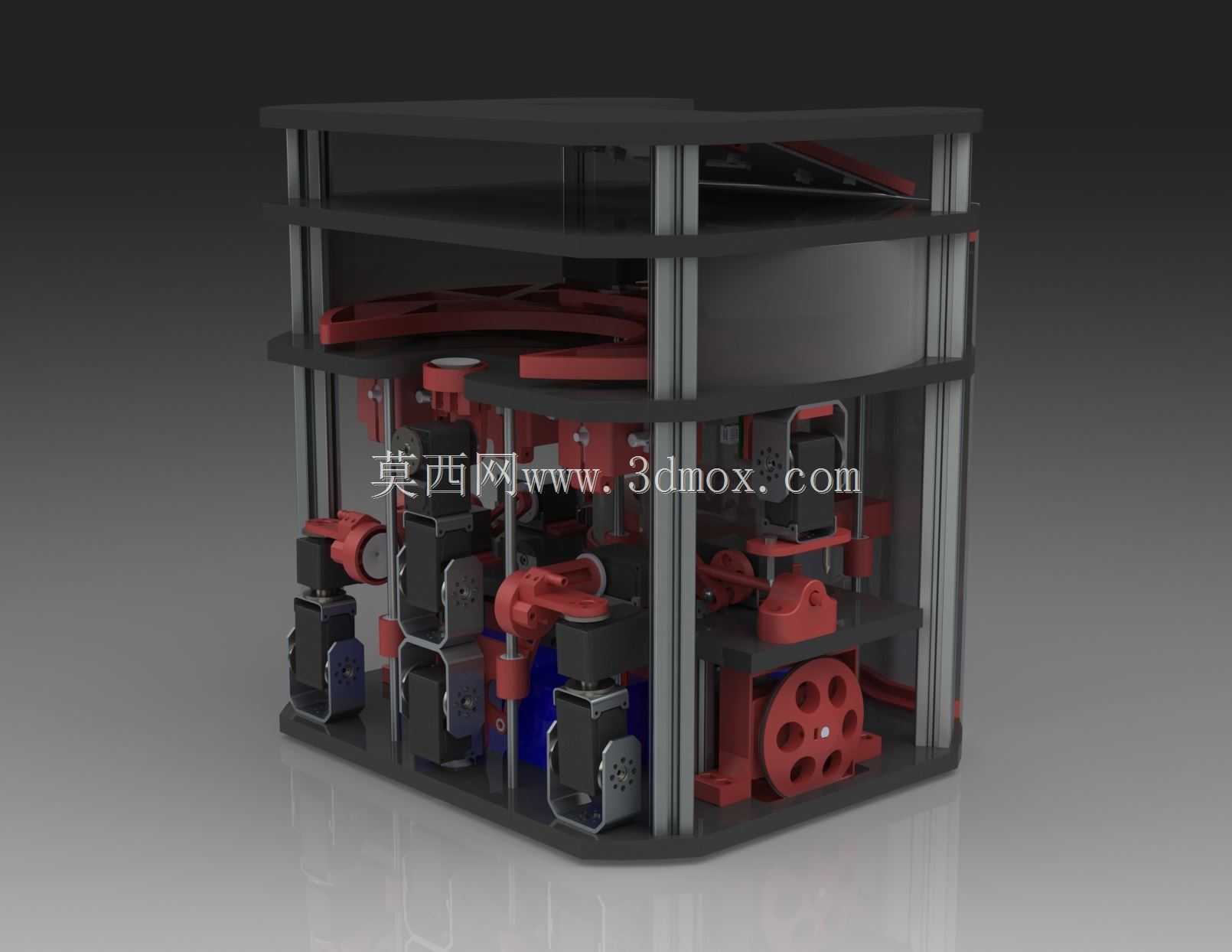

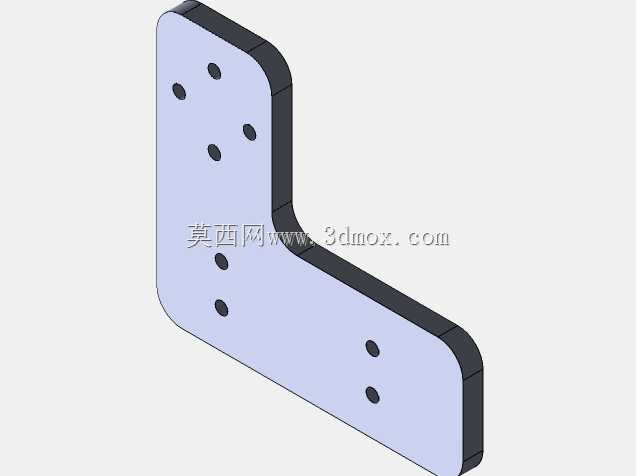

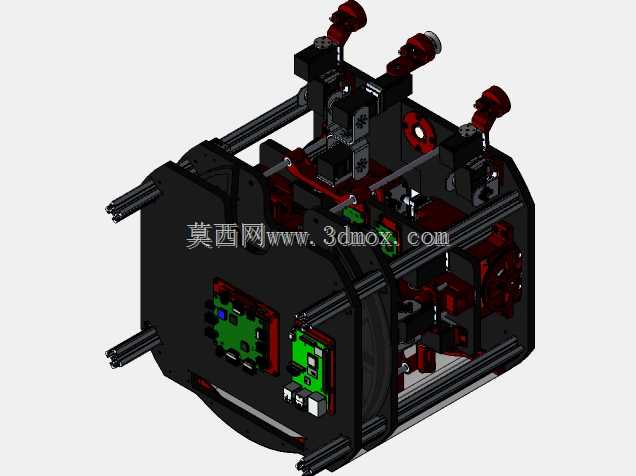

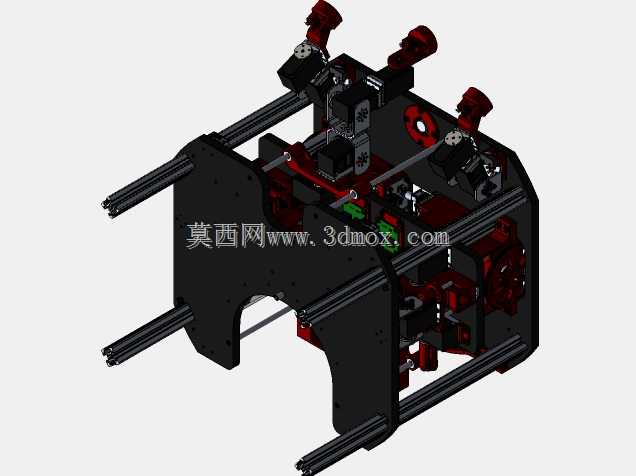

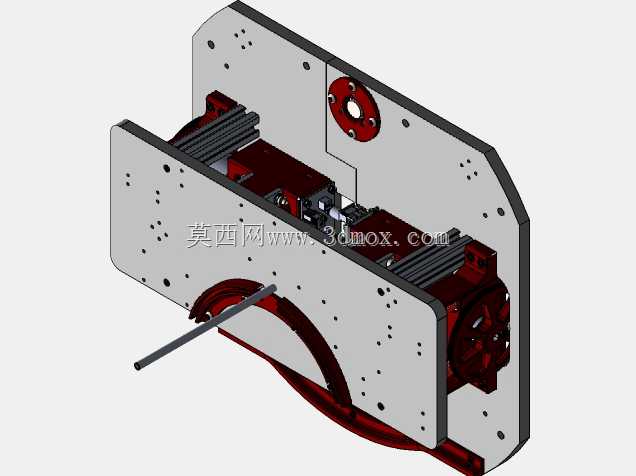

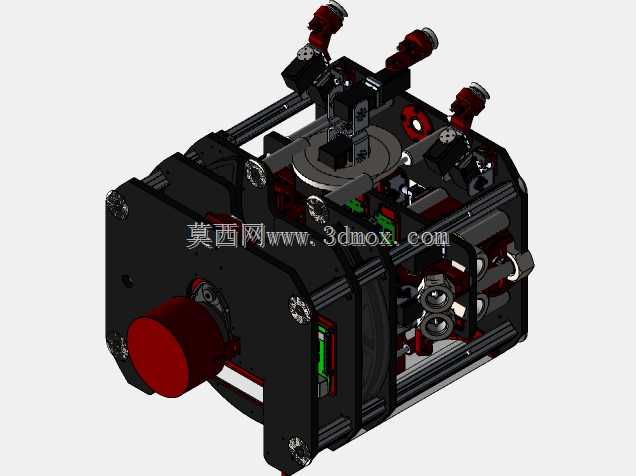

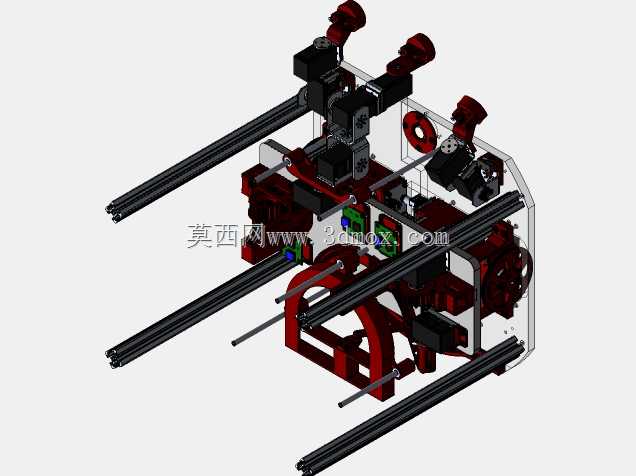

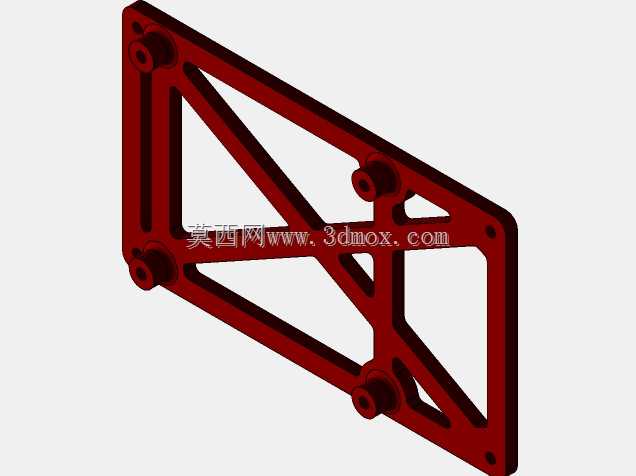

　　这套竞技机器人结构采用多层铝型材搭建主体承载框架，型材选用2020系列欧标铝挤型，通过角码与内置螺栓完成层板连接，整体框架的安装边界控制在边长300mm的立方空间内，适配多数青少年机器人赛事的尺寸检录要求，框架立柱做了端部倒角处理，避免赛事对抗过程中剐蹭对方设备或场地围挡。层板采用5mm厚玻纤板裁切加工，每层预留统一规格的安装孔位矩阵，孔距按照20mm整数倍排布，方便后续调整舵机、传动件、功能模块的安装位置，不需要二次打孔即可完成不同功能组件的位置切换，适配不同赛事任务的快速改装需求。

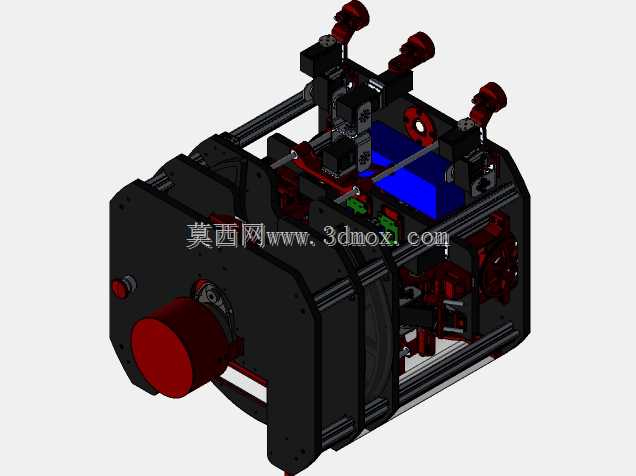

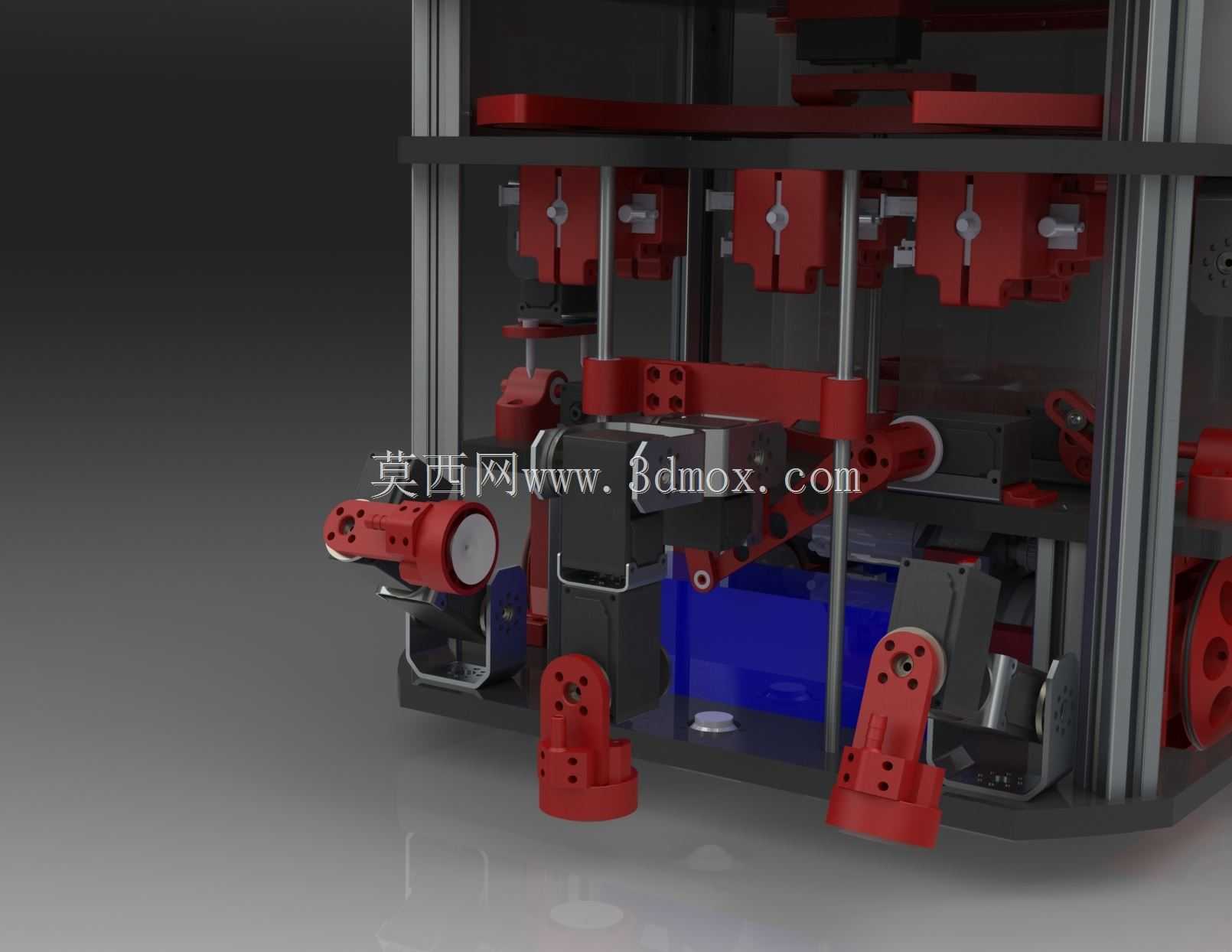

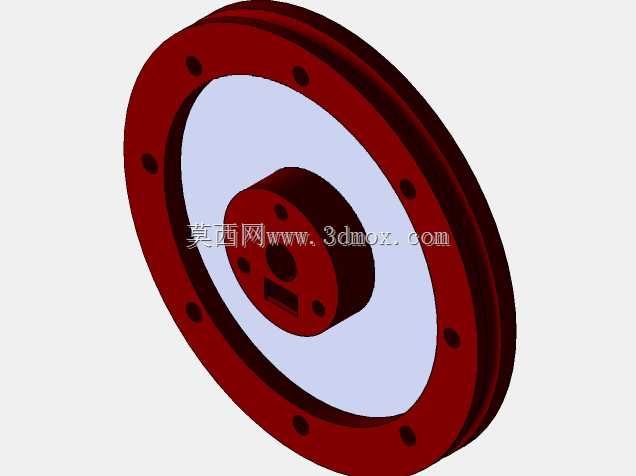

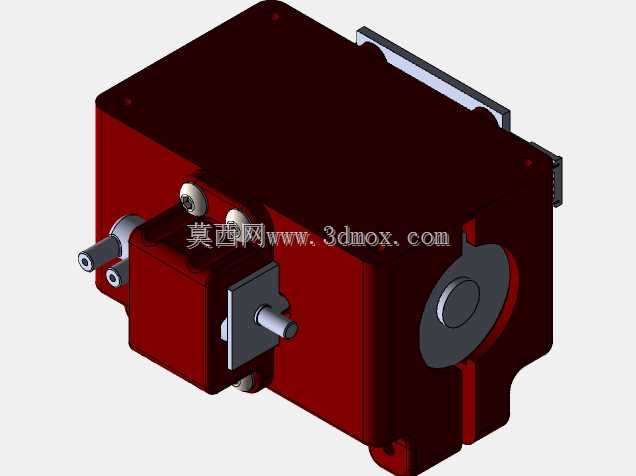

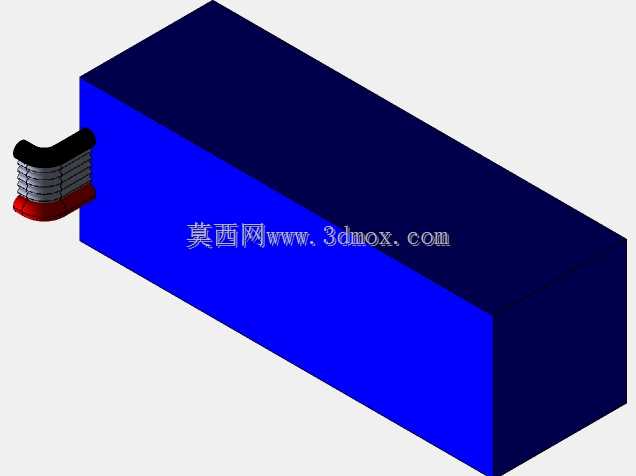

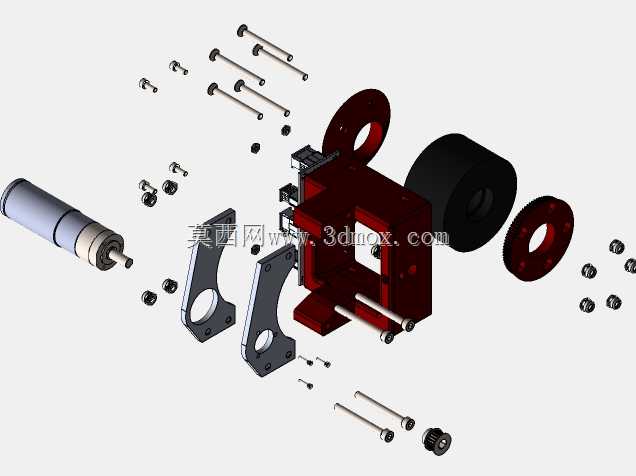

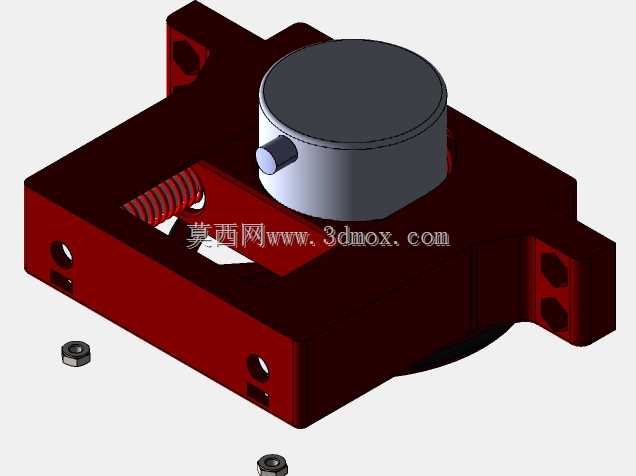

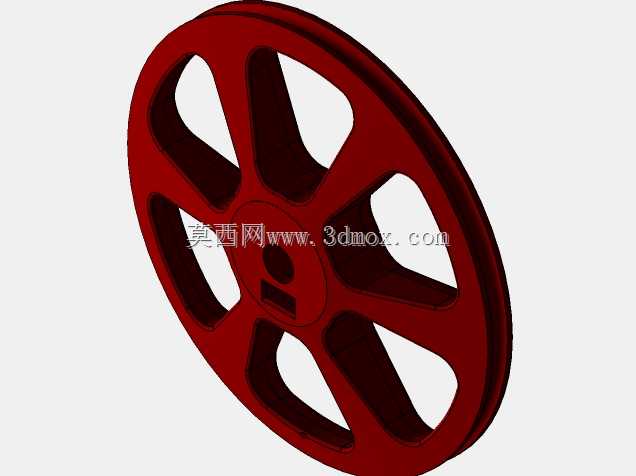

　　底层结构集中布置动力行走单元与配重块，行走轮采用橡胶包覆的轮毂，搭配独立悬挂的摇臂结构，每个行走轮对应一个大扭矩金属齿舵机驱动，舵机直接固定在底层玻纤板的预留孔位上，舵机输出轴与轮毂通过D型轴配合传递扭矩，省去额外的联轴器结构，压缩动力单元的垂直安装空间，让整机重心尽可能下移，提升对抗过程中的抗倾覆能力。底层同时预留了电池仓的安装位，仓体设置了可快速抽拉的卡扣结构，不需要拆解框架即可完成电池更换，适配赛事中快速备赛的节奏。

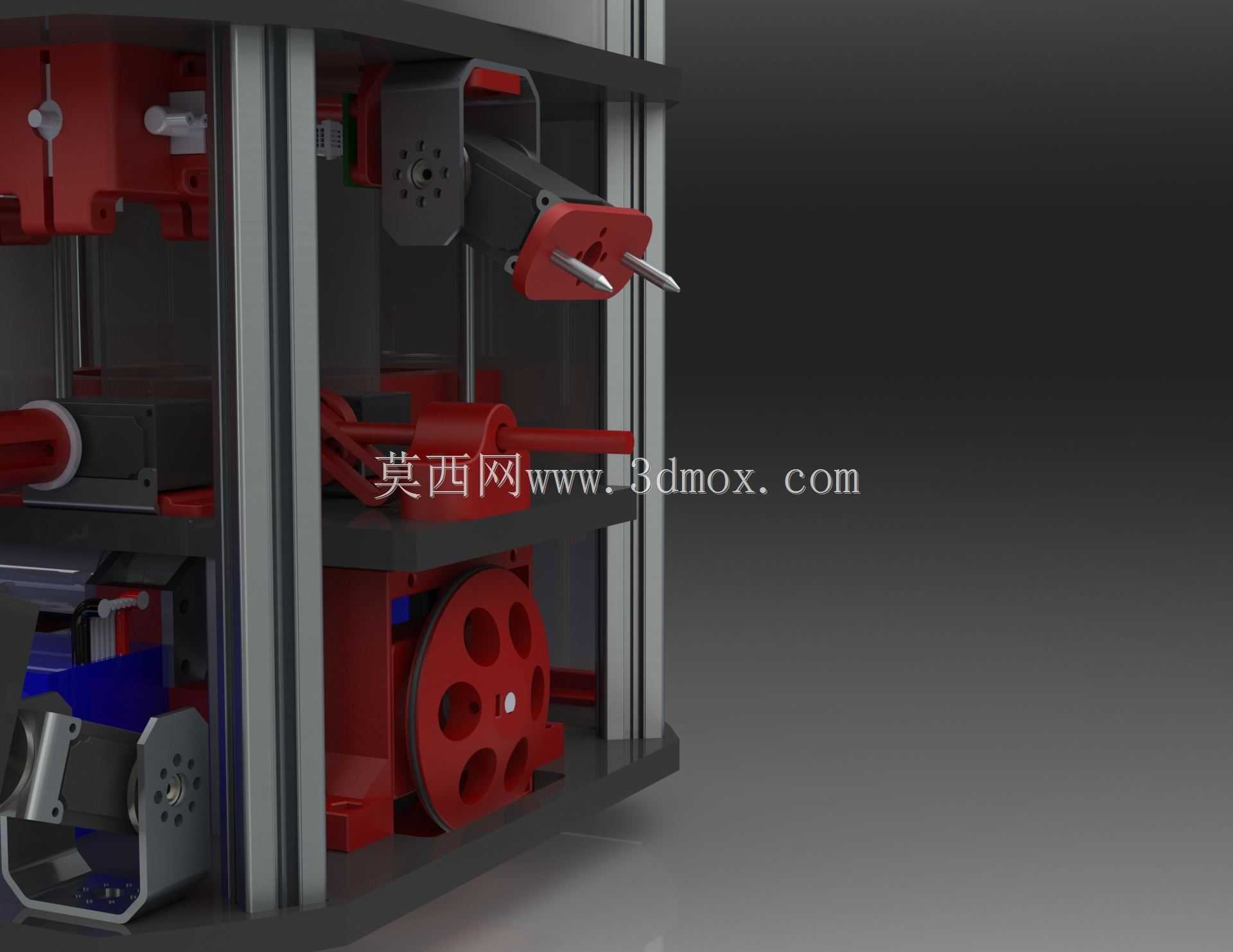

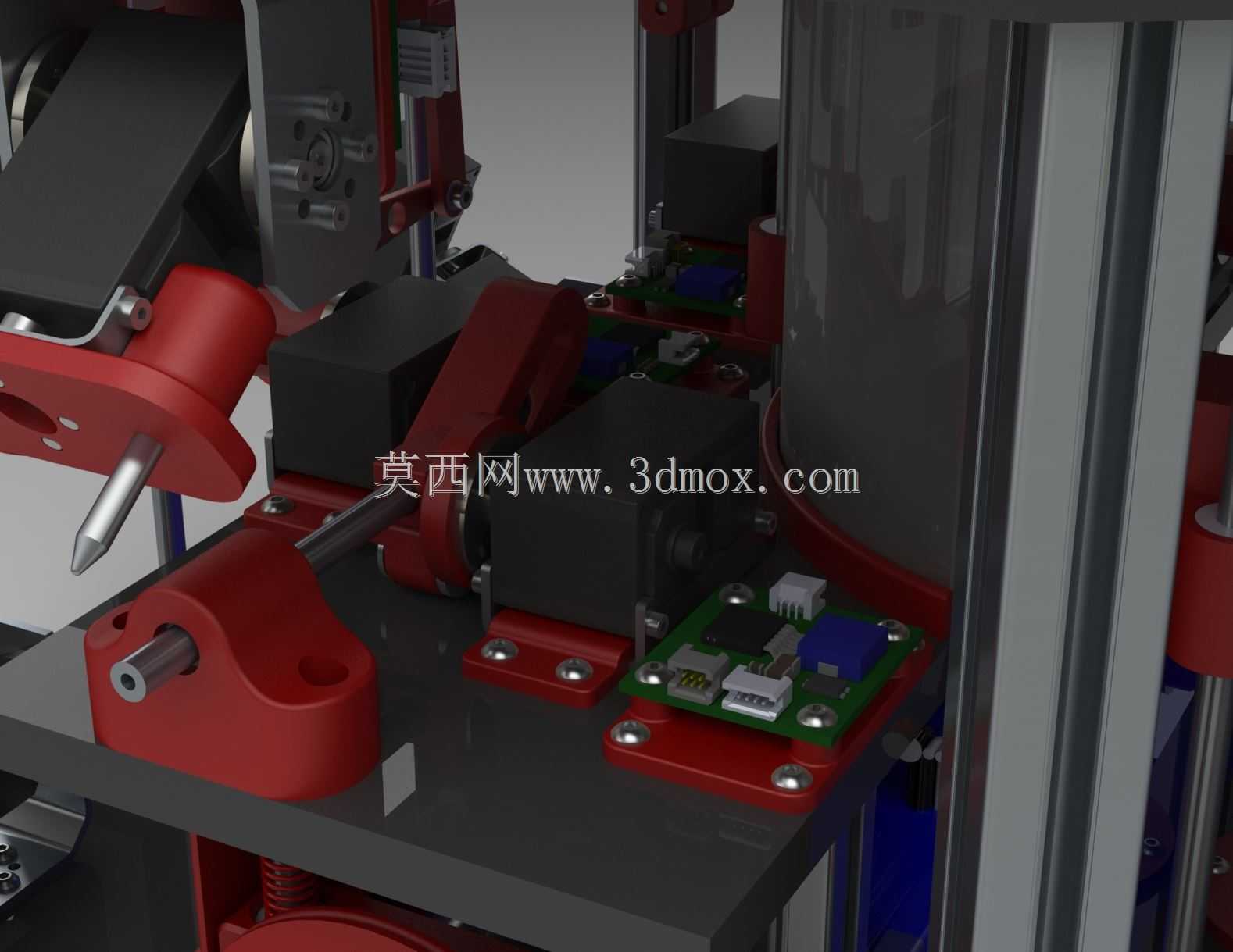

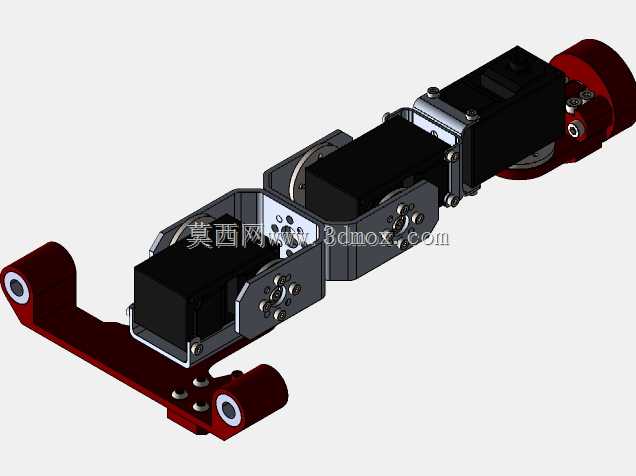

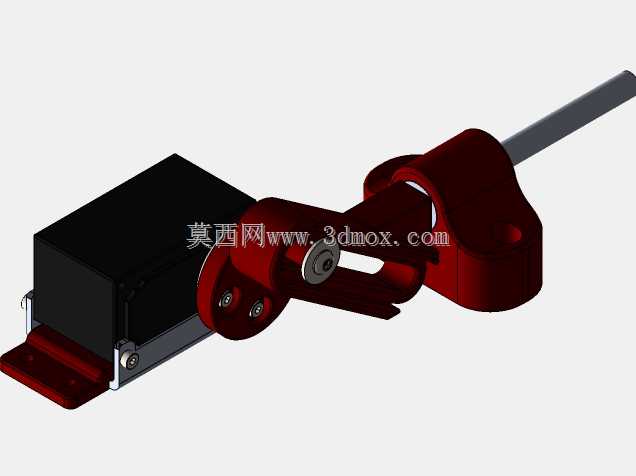

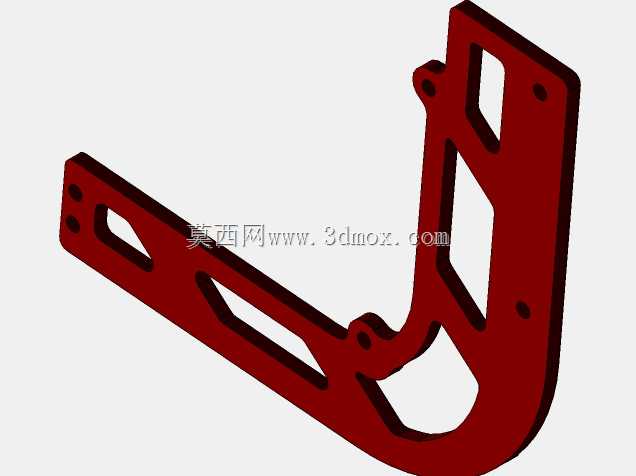

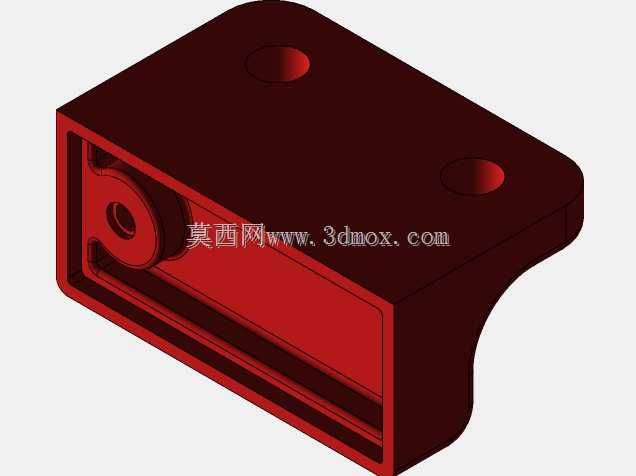

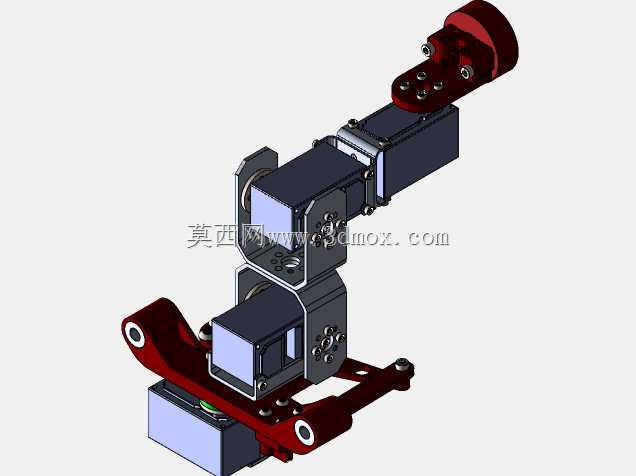

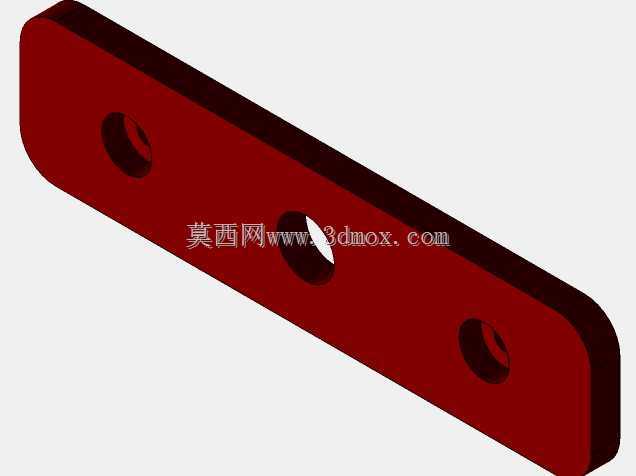

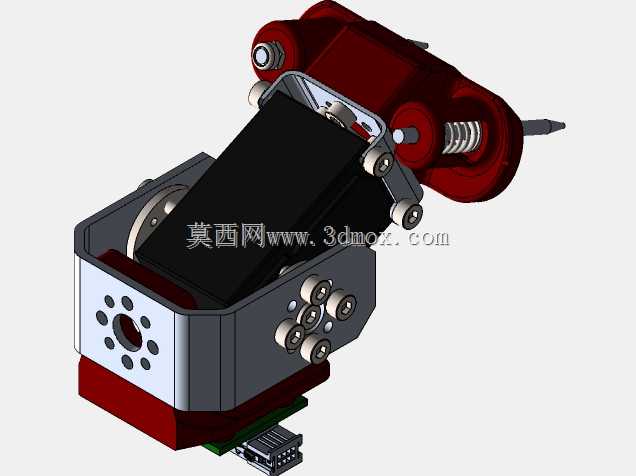

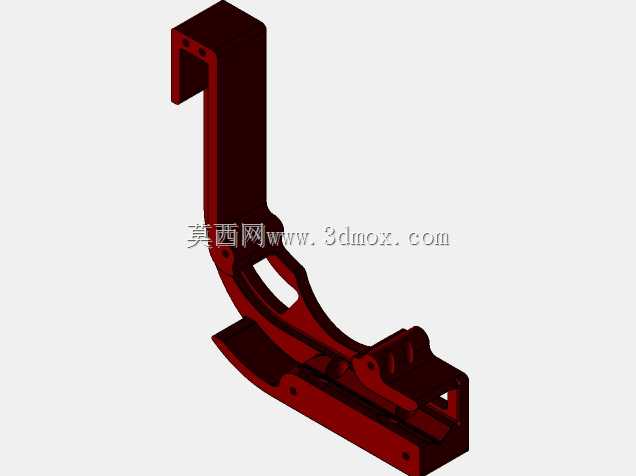

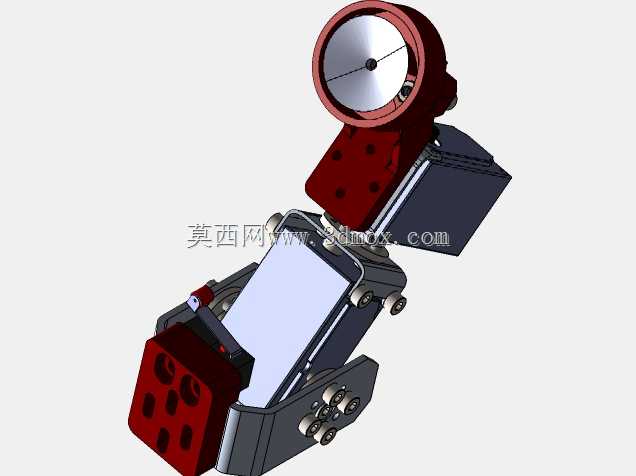

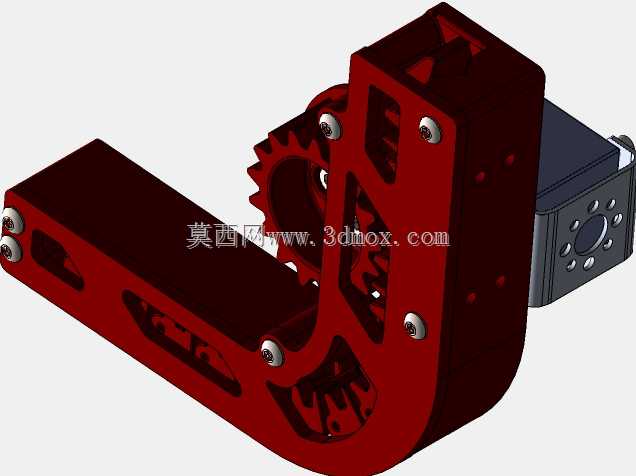

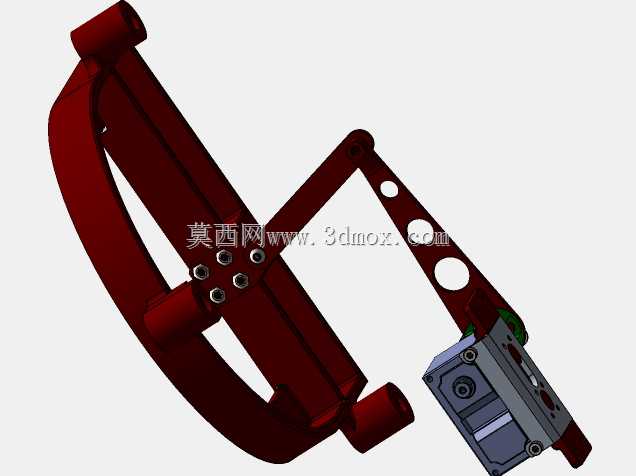

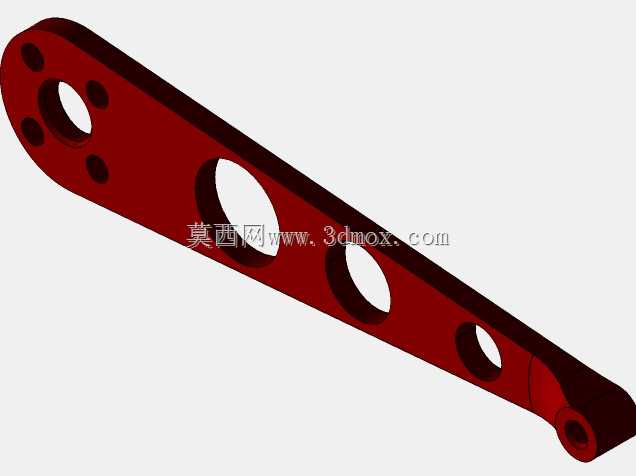

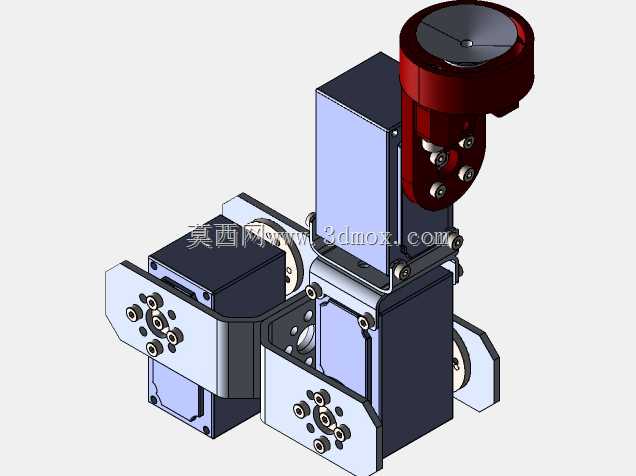

　　中间两层为功能执行机构的安装层，布置了多组连杆传动的执行臂，执行臂末端可根据任务需求更换夹爪、拨杆、抬升托架等不同末端执行器，所有执行臂的驱动舵机都采用侧装方式固定在层板侧面，减少层板平面的空间占用，给传动连杆预留足够的摆动空间。传动连杆采用6061铝合金激光切割成型，连杆之间的铰接点采用带法兰的微型轴承做转动支撑，降低反复动作过程中的铰接磨损，保证执行机构的动作精度长时间保持稳定，不会因为多次对抗碰撞出现铰接松旷的问题。层与层之间的走线全部通过型材的内置槽完成布设，外部看不到裸露的线束，避免动作过程中线束被传动件剐蹭拉扯，也能防止对抗中对方设备勾挂线束造成功能失效。

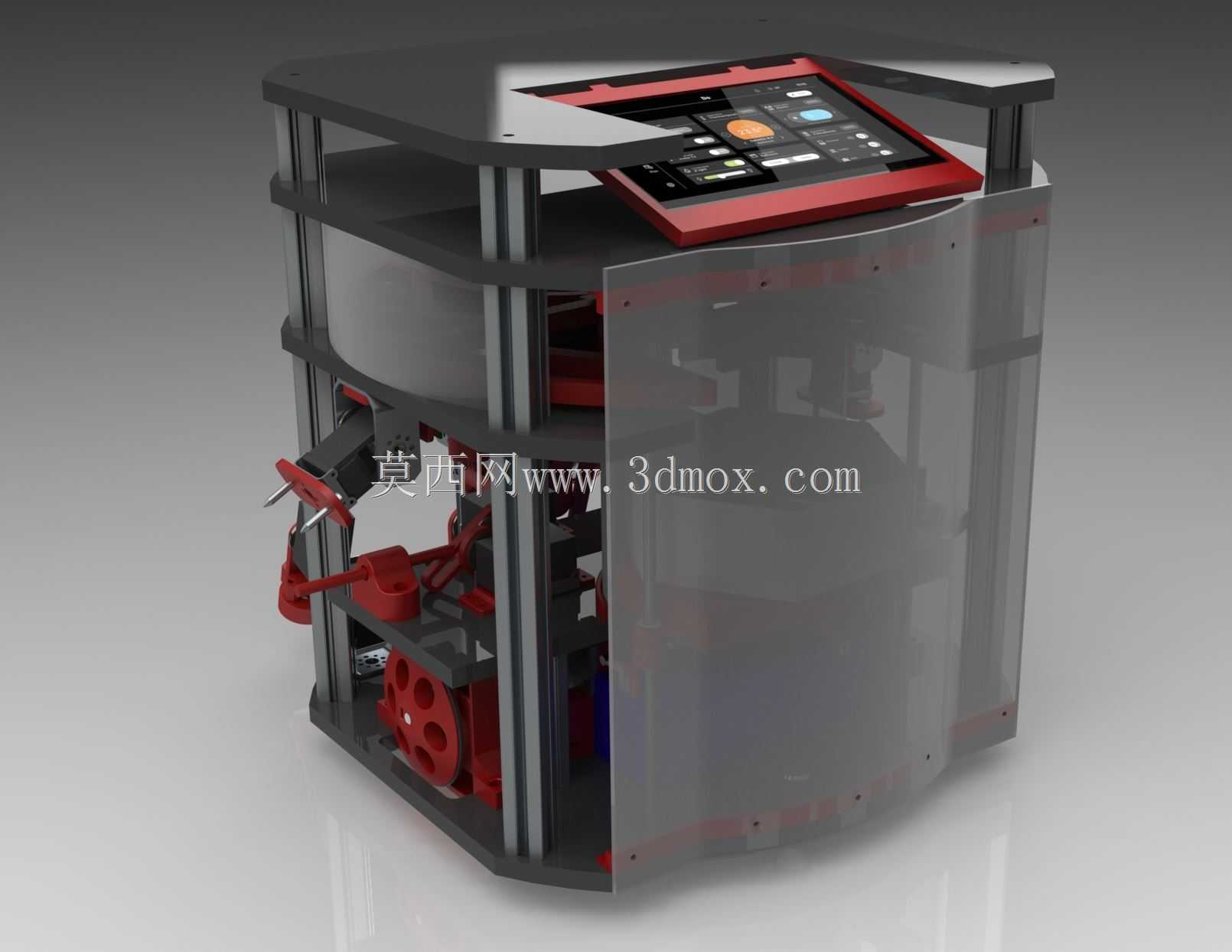

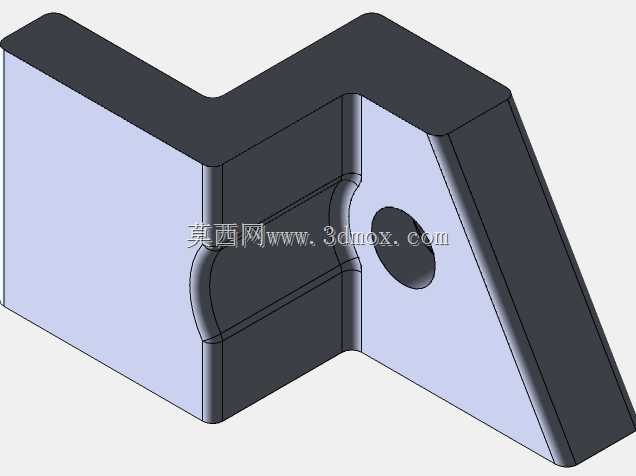

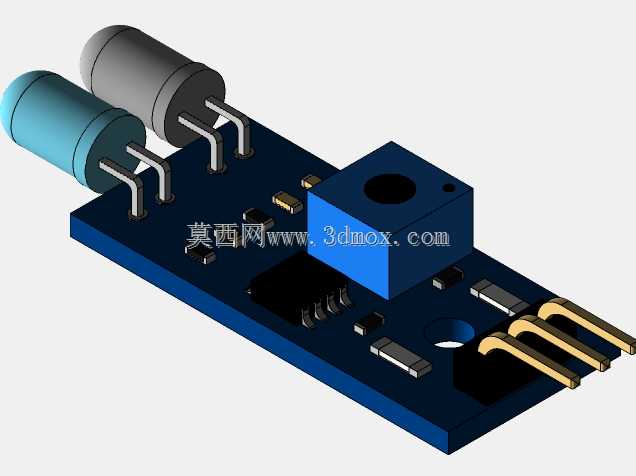

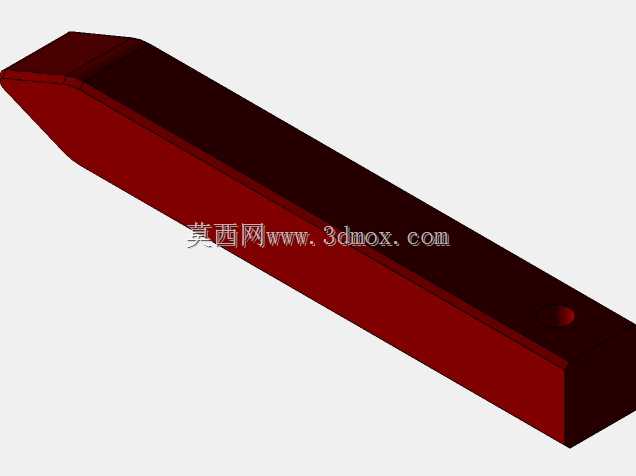

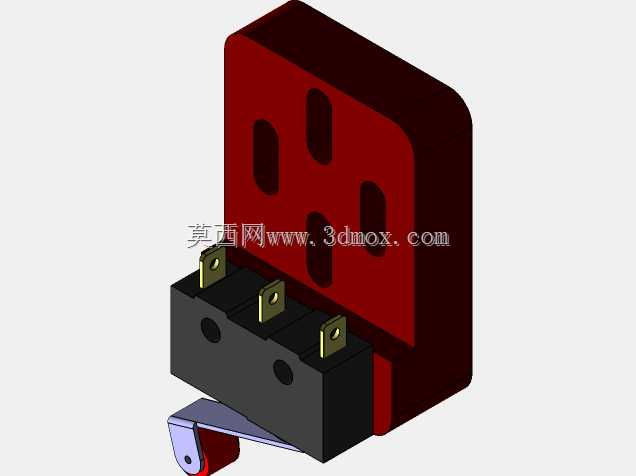

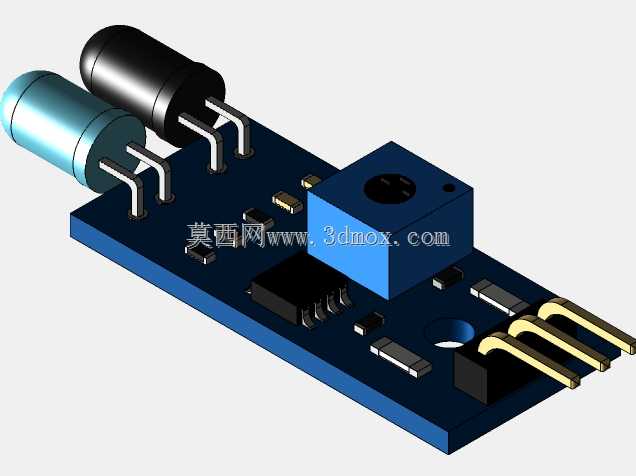

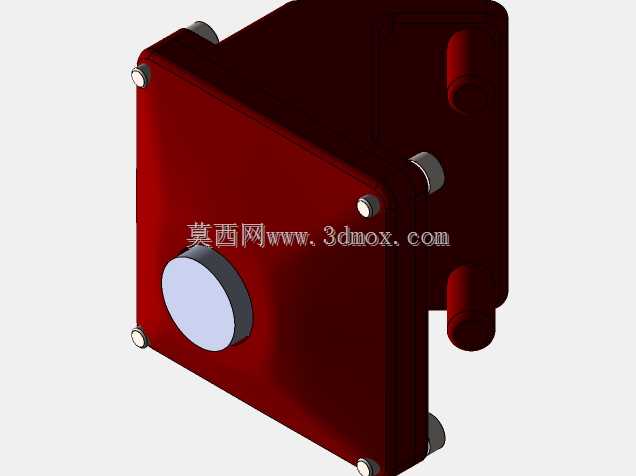

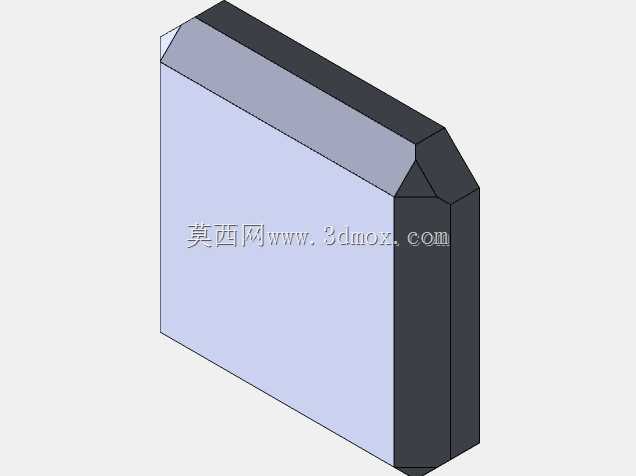

　　顶层为任务拓展层，预留了传感器安装支架的固定位，可根据赛事任务需求加装光电传感器、颜色识别模块、机械限位开关等检测元件，支架采用可调整角度的铰接结构，不需要重新打孔即可调整传感器的检测角度与高度。框架的四个垂直棱边都加装了黑色POM材质的防撞条，防撞条通过卡槽直接卡在铝型材的槽内，碰撞时可以吸收部分冲击能量，保护内部的铝型材框架与传动结构不会因为直接撞击出现变形。

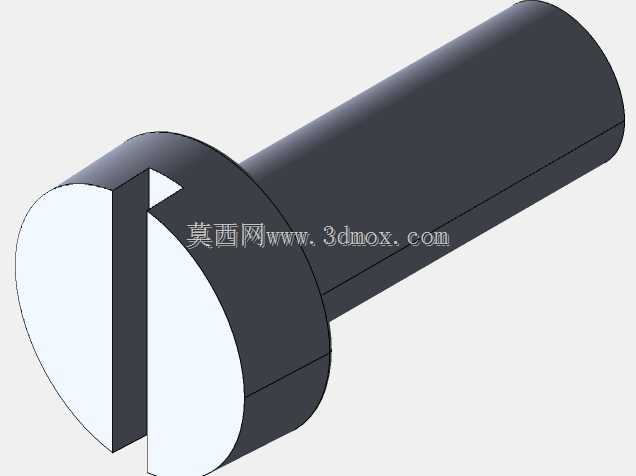

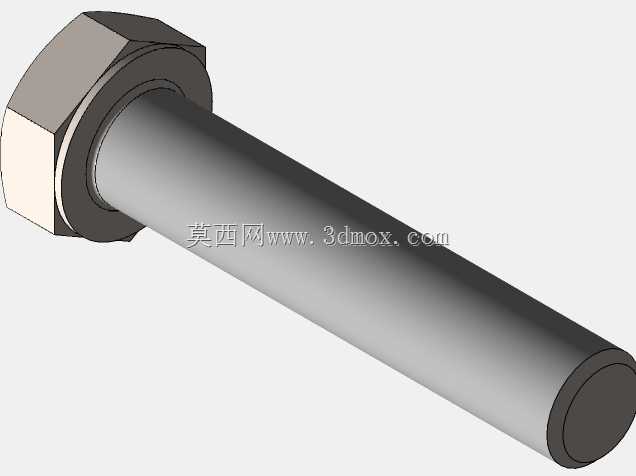

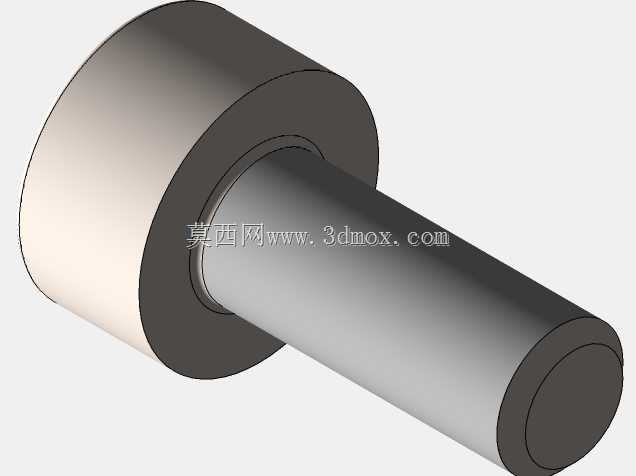

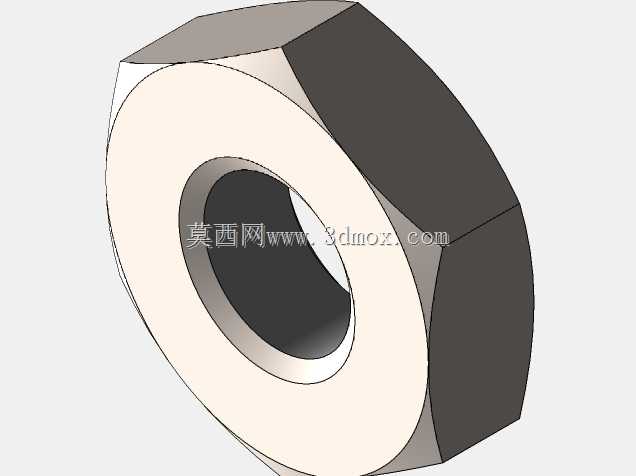

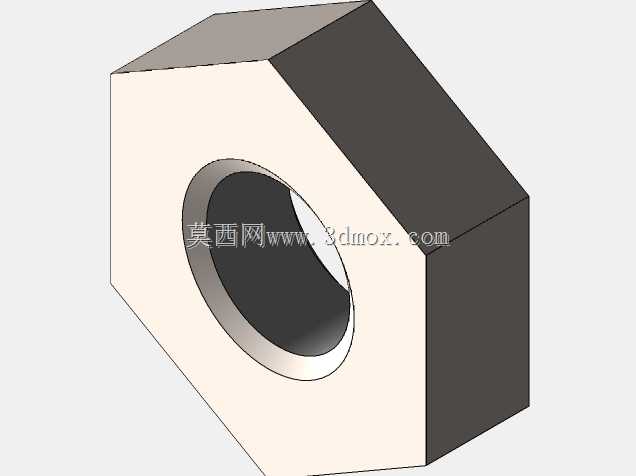

　　从设计逻辑来看，这套结构完全围绕赛事场景的实际需求展开，没有冗余的装饰性结构，所有零部件的选型都优先考虑易更换、易维护的特性，所有标准件都采用统一规格的内六角螺栓，现场维护只需要一把内六角扳手即可完成全部拆装操作，不需要携带多规格工具。传动部分的设计尽可能减少传动级数，舵机输出动力后最多经过一级连杆传递即可到达末端执行器，降低动力传递过程中的间隙损耗，保证执行动作的响应速度。框架的层间距可通过调整铝型材上的固定螺栓位置快速改变，适配不同高度的功能模块安装，比如需要加装抬升机构时可以适当调大中间层的间距，不需要重新裁切型材或更换层板。

　　在实际赛事应用中，这类结构的机器人可完成物料搬运、障碍对抗、目标拾取等多种典型赛事任务，模块化的安装设计让队伍可以根据每年的赛事规则快速调整功能配置，不需要重新搭建整机框架，只需要更换对应层的执行机构即可完成新赛季的装备准备。结构中所有的受力部位都做了加厚处理，比如舵机安装位的层板处额外加装了铝片补强，防止大扭矩输出时层板出现开裂；行走轮的摇臂铰接点采用贯穿螺栓固定，避免碰撞时摇臂从安装位脱落。整机的装配公差控制在0.2mm以内，所有活动部件在装配时都预留了0.1mm的活动间隙，不会因为温度变化或轻微碰撞出现卡滞问题，保证赛事过程中设备运行的稳定性。
