差速轮式移动巡检作业机器人结构设计

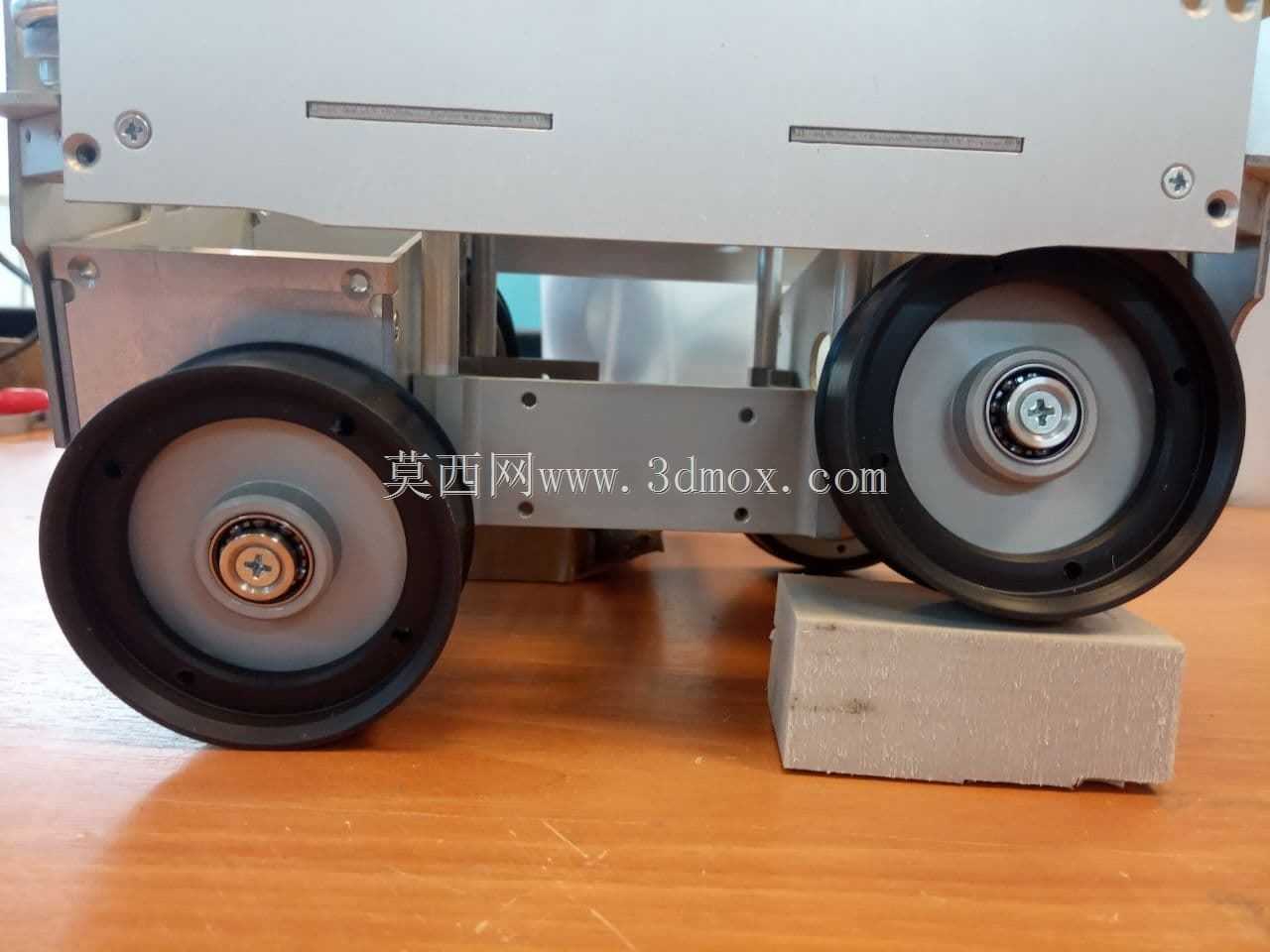

　　这款轮式移动机器人采用双侧差速驱动布局，单侧配置双轮承重结构，整体底盘采用钣金折弯拼接的框架式承载结构，上层面板预留多规格安装孔位，可根据实际作业场景搭载不同功能模块，适配厂区巡检、仓储物料转运、室内环境探测等多类工业场景的使用需求。从结构设计逻辑来看，底盘框架采用1.5mm厚度冷轧钢板折弯成型，拼接处采用沉头螺丝紧固连接，既保证整体结构的抗扭刚度，又能将整机自重控制在合理区间，降低行走驱动系统的负载压力。行走轮组采用橡胶包覆的轮毂结构，轮毂与驱动轴之间通过滚动轴承实现转动支撑，轴承选型兼顾径向承载与抗冲击能力，可适应室内环氧地坪、硬质水泥地面等常见工业地面的行走需求，单轮承载能力经过校核，

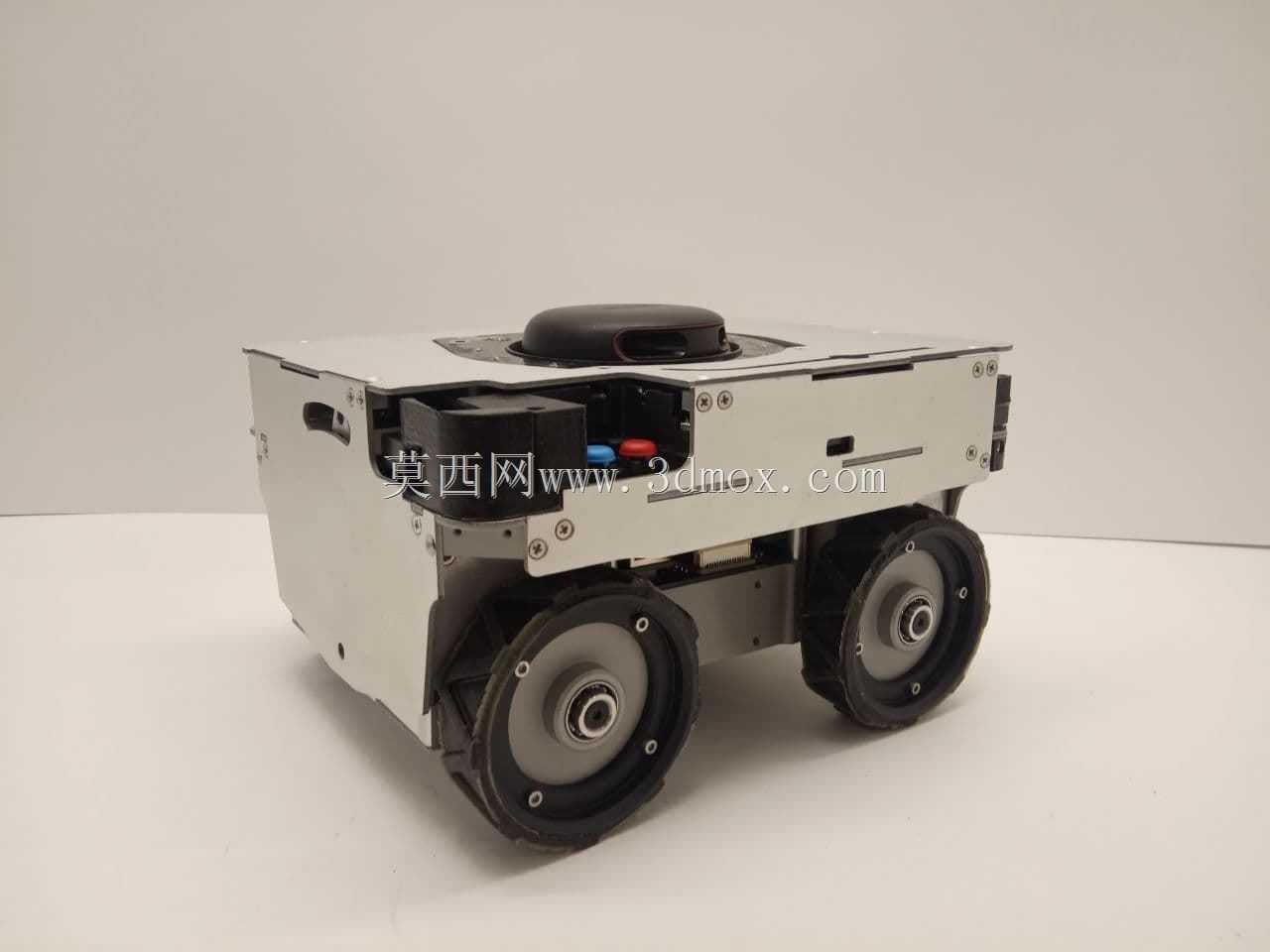

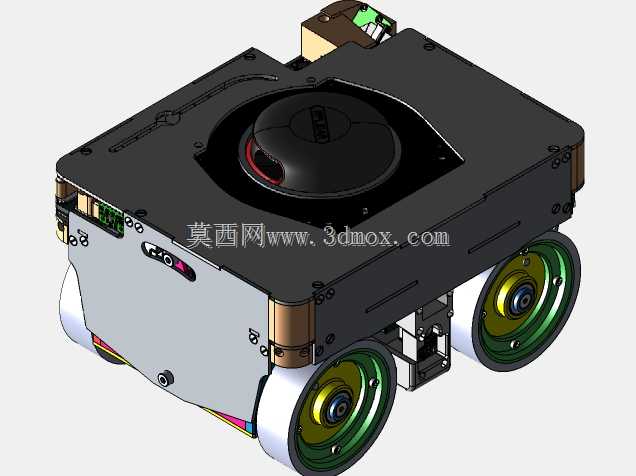

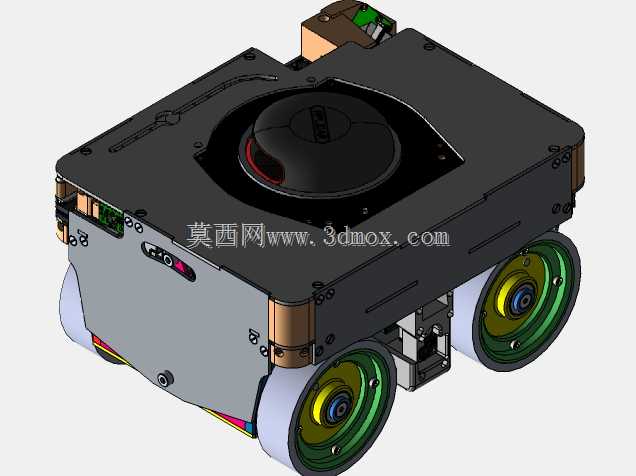

　　可满足整机自重加10kg以内上装负载的承重要求。驱动系统内置在底盘框架内部，双侧驱动单元独立控制，通过两侧轮组的转速差实现转向动作，无需额外配置转向舵机，简化了底盘的传动结构，同时缩小了整机的转弯半径，可在1.2米宽度的狭窄通道内完成原地转向动作，适配空间受限的作业场景。底盘顶部的凸起结构为激光雷达安装位，安装座做了减震缓冲设计，可过滤行走过程中产生的高频振动，避免雷达扫描数据出现偏差；上层面板预留的按钮与接口区域，集成了电源开关、急停按键、通讯接口与充电接口，接口位置做了内凹设计，避免行走过程中发生碰撞损坏。从安装边界来看，整机长宽高尺寸控制在350mm280mm180mm区间，底盘离地间隙为25mm，

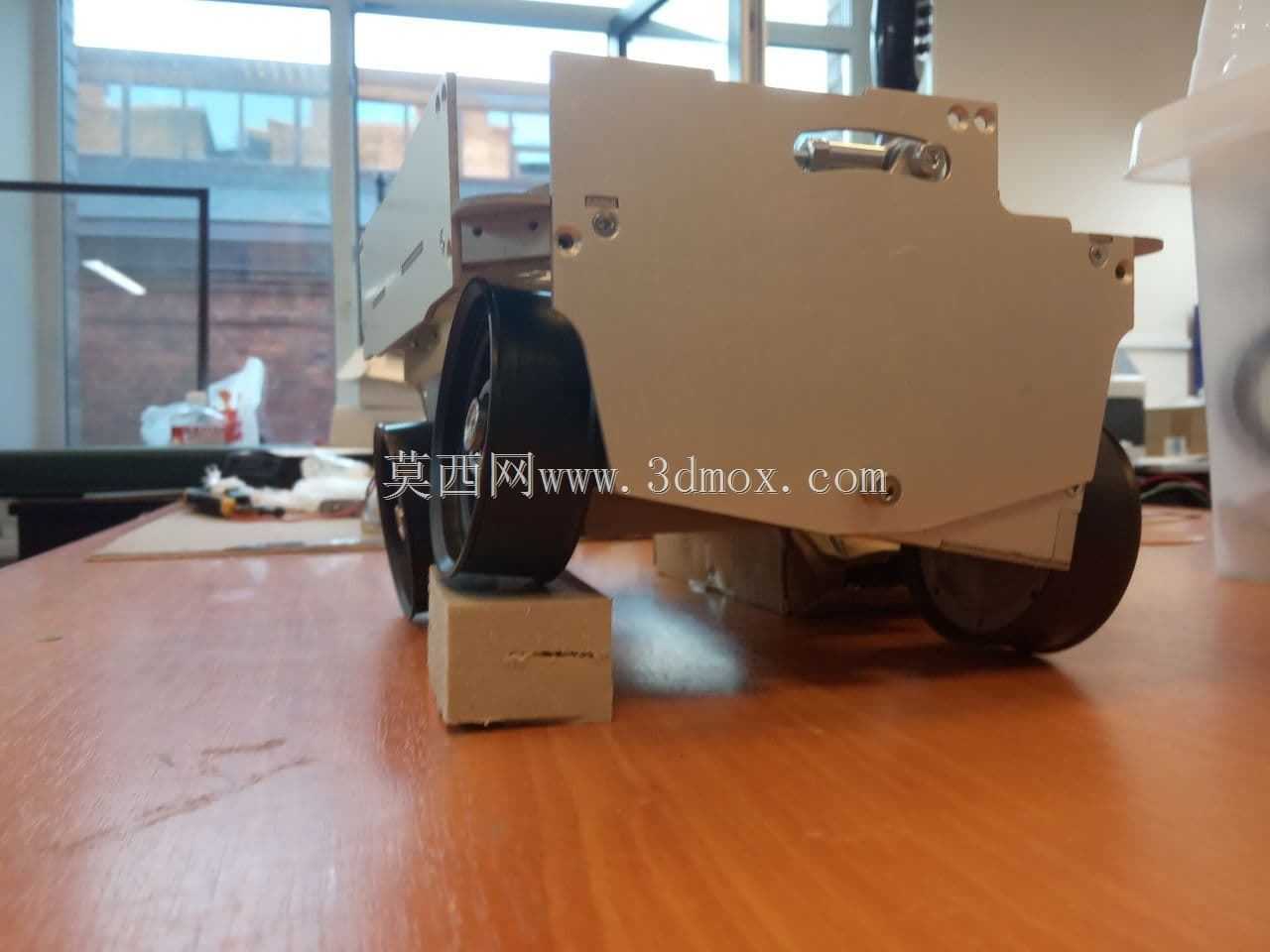

　　可顺利通过高度10mm以内的地面凸起或线缆槽盖板，不会出现底盘剐蹭地面的问题；轮组外侧与底盘侧边齐平，无外凸结构，可贴近货架或设备边缘行走，提升空间利用率。结构设计过程中，所有轮组的安装座都设计了可调节的偏心结构，可通过调整安装座位置张紧驱动传动件，同时补偿加工与装配过程中产生的尺寸误差，降低零件的加工精度要求，提升整机的装配效率。底盘内部预留了充足的电池与控制板安装空间，电池仓设计了快拆结构，可快速更换备用电池，延长设备的连续作业时长；所有内部走线都设计了专用的走线槽与固定卡扣，避免行走过程中线缆晃动与运动部件发生干涉，提升设备运行的可靠性。上层面板的安装孔位采用通用化的网格孔布局，孔间距为20mm，可兼容不同厂家的传感器、

　　机械臂、载物平台等上装模块，无需重新打孔即可完成功能拓展，适配不同行业的定制化使用需求。轮组的橡胶胎面采用邵氏硬度60度的橡胶材质，兼顾行走抓地力与减震性能，行走过程中不会对地面造成损伤，同时可降低行走产生的噪音，适合在办公区、实验室等对噪音有要求的场景使用。底盘前后端都预留了防撞传感器的安装位置，可加装接触式防撞条或红外避障传感器，提升设备行走过程中的安全性能，避免碰撞人员或周边设备。
