适用于3D打印的弗朗西斯转轮结构

　　在水力发电站的核心过流部件体系里，弗朗西斯转轮作为混流式水轮机组的核心做功部件，直接决定了水能向旋转机械能的转换效率，其叶片型线的精度、流道的顺滑度直接影响机组的运行稳定性与空化性能。这款适配3D打印工艺制作的弗朗西斯转轮，在设计阶段就充分考虑了增材制造的工艺特性，规避了传统铸造、铣削工艺中需要分件拼接、多工序打磨的痛点，可直接通过熔融沉积、光固化或者金属粉末烧结工艺完成一体成型，尤其适合小功率水力试验台的样机试制、教学演示模型制作以及小型分布式水电站点的定制化部件快速迭代。

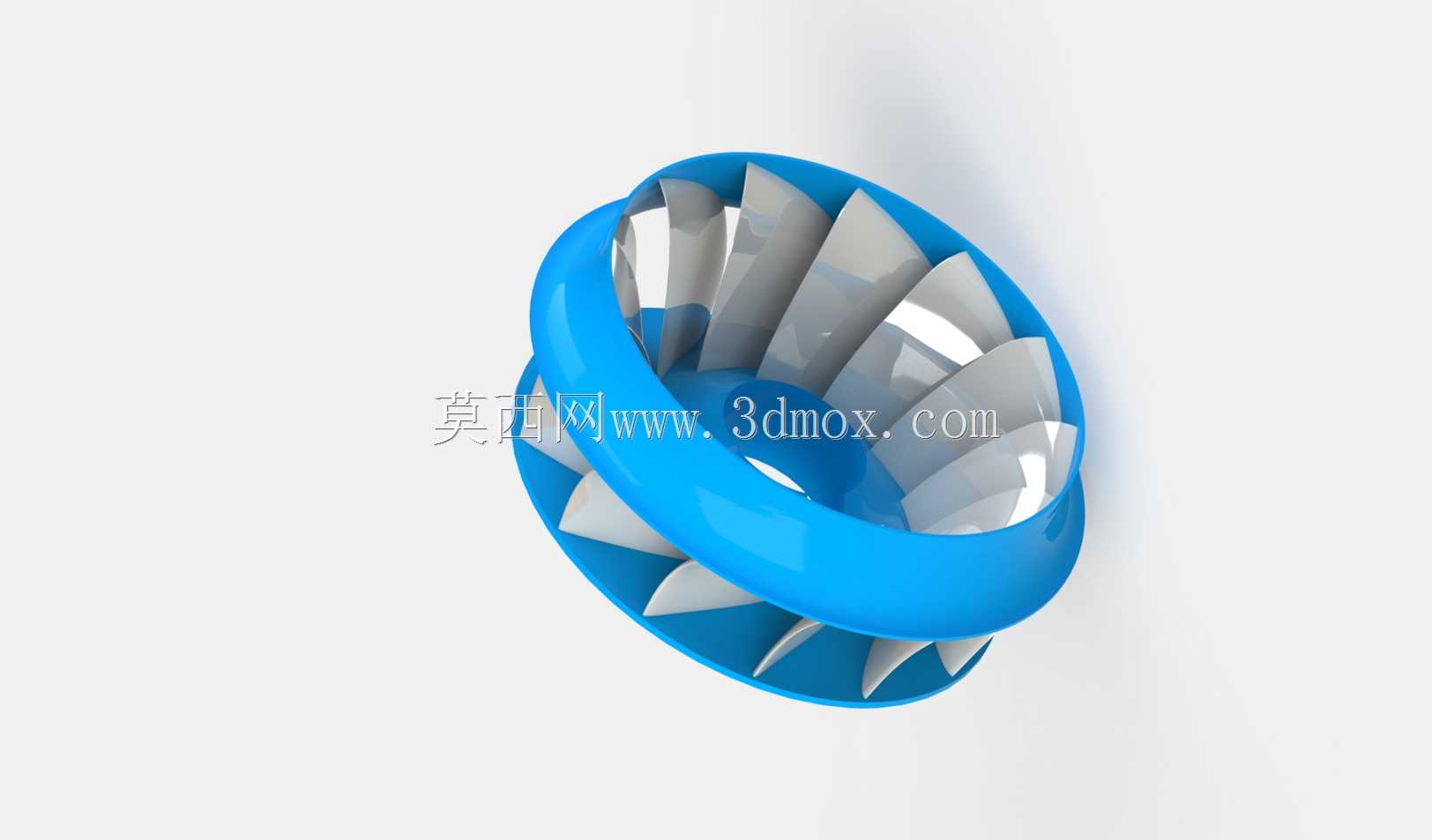

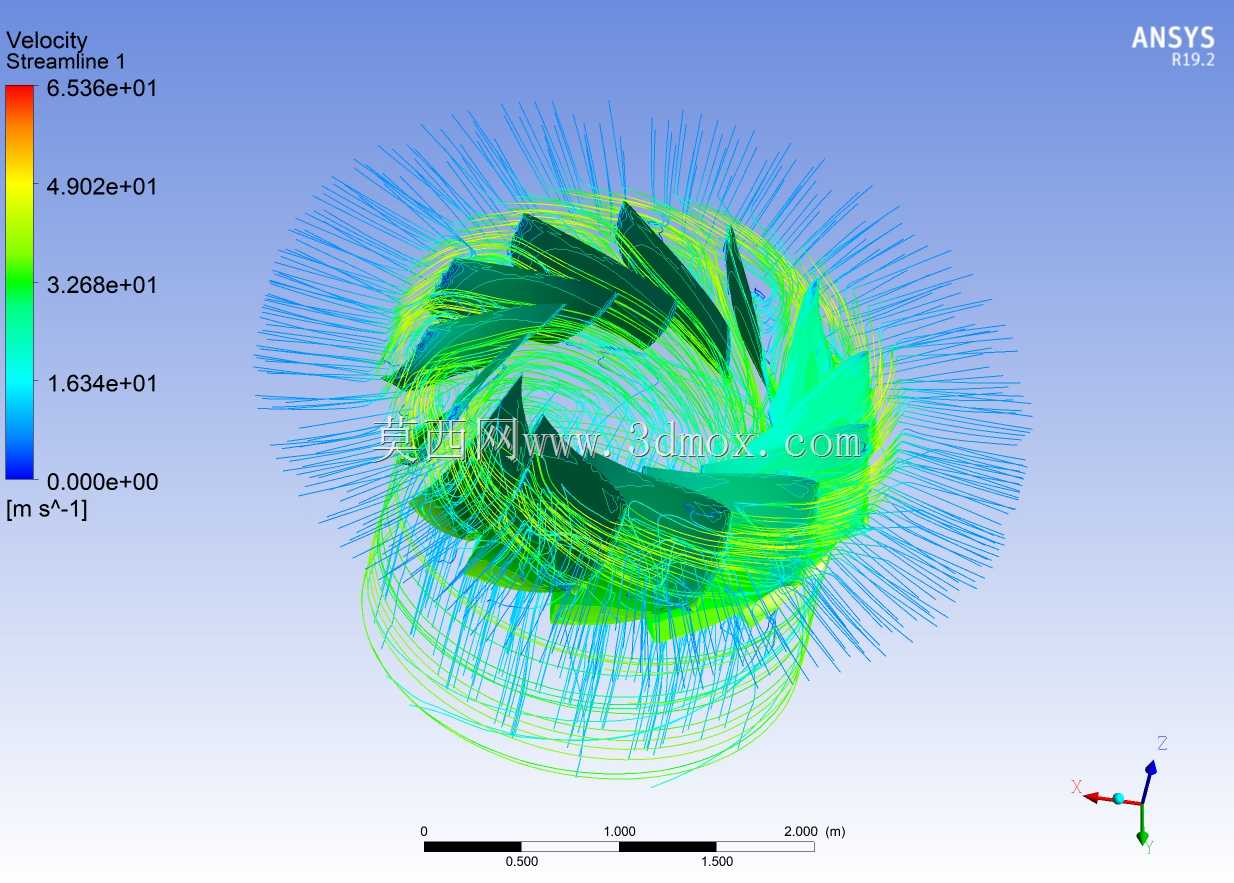

　　从结构功能来看，该转轮的叶片采用空间扭曲翼型设计，每一片叶片的进水边与出水边角度都经过流场迭代优化，能够在额定水头下让水流平顺进入叶道，将水流的压能与动能最大限度转化为转轮的旋转扭矩，减少叶道内的涡流、脱流等不良流态，降低机组运行过程中的振动与噪声。上冠与下环的衔接处做了顺滑过渡处理，没有尖锐的应力集中棱角，既能够降低水流的沿程阻力损失，也能减少3D打印过程中支撑结构的添加量，降低后处理的打磨工作量，同时提升打印成品的结构强度，避免在高速旋转试验中出现叶片根部断裂的问题。

　　在实际应用场景中，这类3D打印制作的转轮，一方面可以用于高校流体力学、水力机械相关专业的教学演示，让学生直观理解混流式水轮机转轮的空间结构，配合透明蜗壳、导水机构组装后可直接开展流态观测试验，相比传统的金属教具成本更低、制作周期更短，也可根据教学需求快速调整叶片参数制作不同比转速的对比样件；另一方面可用于小型水力试验台的性能验证，在新型转轮设计的初期阶段，无需开模铸造，直接通过3D打印制作样件开展水力性能测试，快速获取不同工况下的效率、空化余量等参数，大幅缩短研发周期，降低前期研发投入。

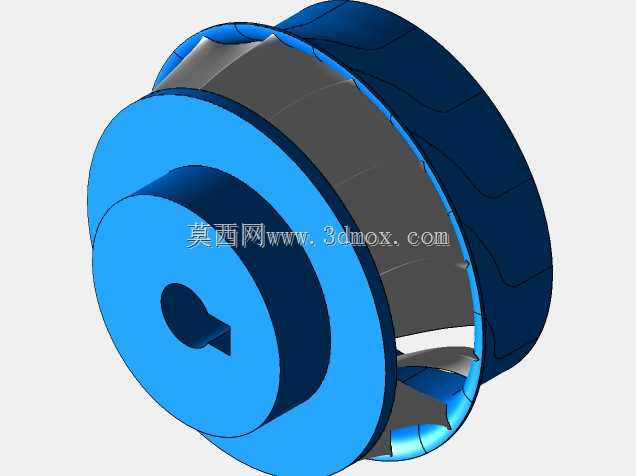

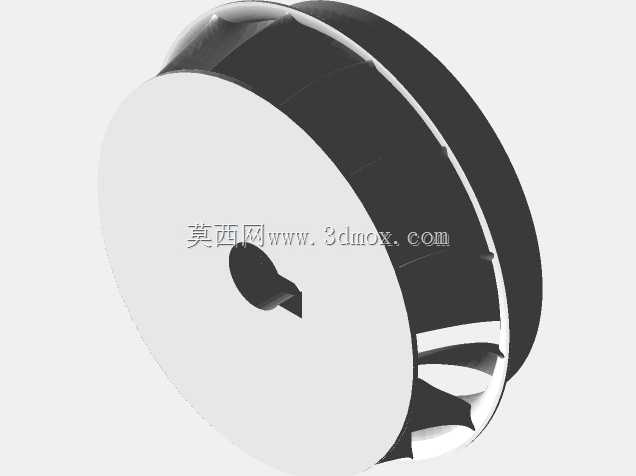

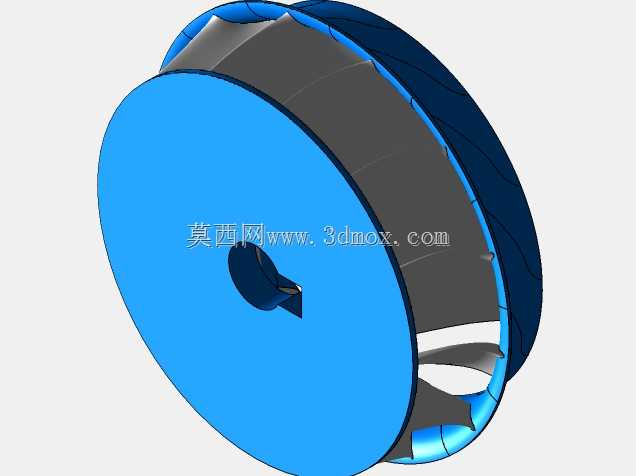

　　从安装边界与尺寸适配角度来看，该转轮的中心轴孔采用标准圆柱形配合面设计，可根据配套的试验轴径调整孔径尺寸，上冠端面预留了定位止口，能够与主轴的定位台阶精准配合，保证转轮的旋转同轴度，避免运行过程中出现偏心摆动。叶片的出水边直径、进水边高度都适配小型试验台的通流尺寸，安装时无需对蜗壳、尾水管等配套过流部件做额外改造，可直接替换原有转轮开展对比试验。设计过程中针对3D打印的工艺约束做了专项优化，所有叶片的悬垂角度都控制在增材制造可自支撑的角度范围内，打印时无需在叶道内部添加大量支撑，既减少了支撑材料的消耗，也避免了去除支撑时破坏叶片型面精度的问题，打印完成后仅需对表面做简单打磨即可投入使用。

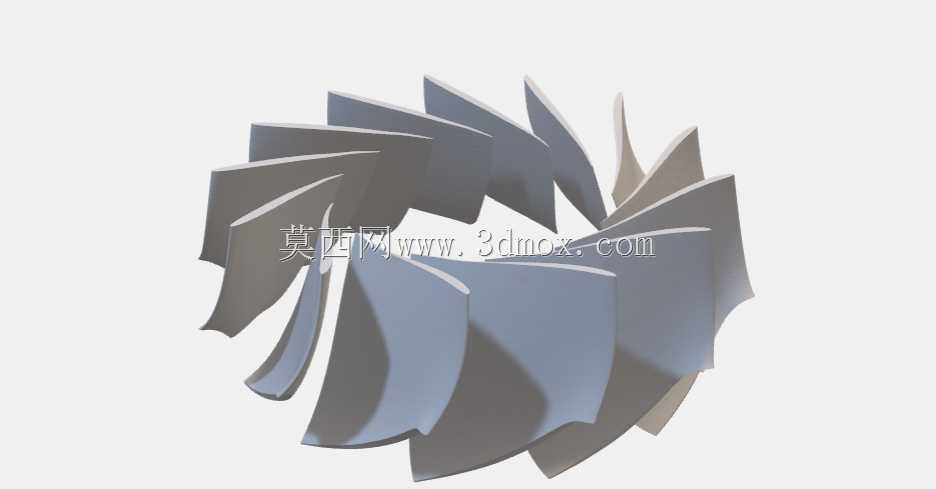

　　在流道设计逻辑上，该转轮的叶道截面从进水边到出水边采用均匀收缩的变化规律，能够让水流在叶道内保持稳定的加速状态，避免流道扩散导致的流动分离，叶片的翼型厚度从根部到出水边逐渐减薄，既保证了叶片根部的结构强度，能够承受水流冲击带来的交变载荷，也减少了出水边的厚度带来的尾流损失，提升整体水力效率。转轮的整体重量经过拓扑优化，在保证结构刚度满足试验转速要求的前提下，尽可能去除了非受力区域的多余材料，降低转动惯量，让试验过程中转轮的动态响应更快，测试数据更加精准。对于从事水力机械研发、流体动力学试验的工程人员来说，这类可直接3D打印的转轮模型，能够大幅降低样机制作的门槛，让设计迭代的效率得到显著提升，也为小型分布式水电设备的定制化开发提供了更灵活的部件实现方案。
