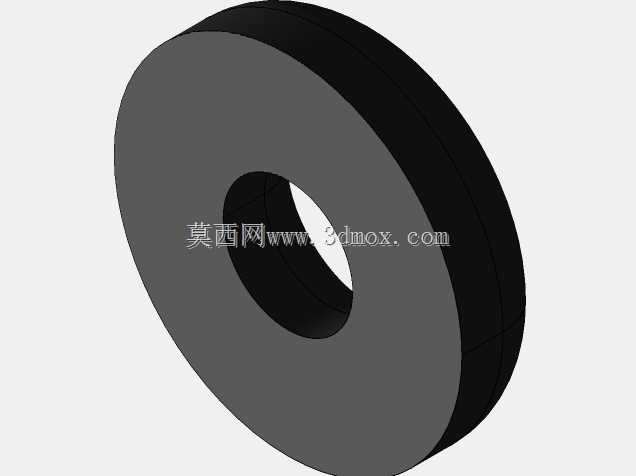

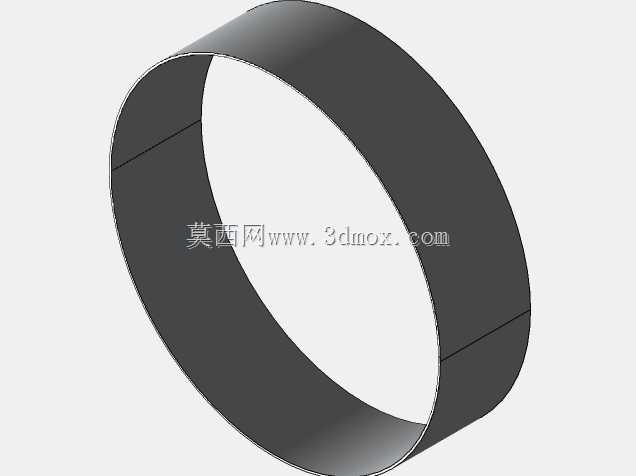

90mm规格5V直流PC散热轴流风扇结构

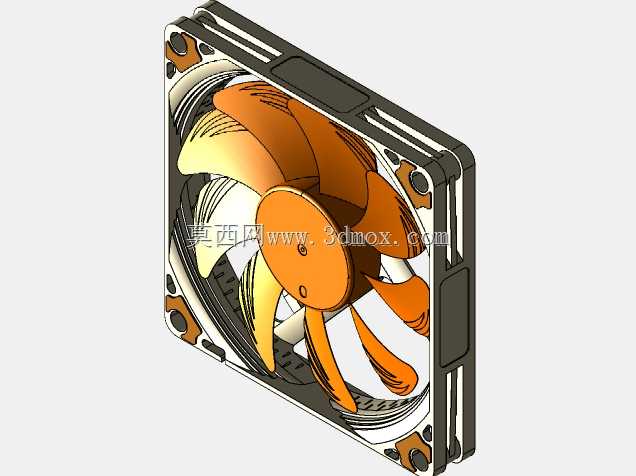

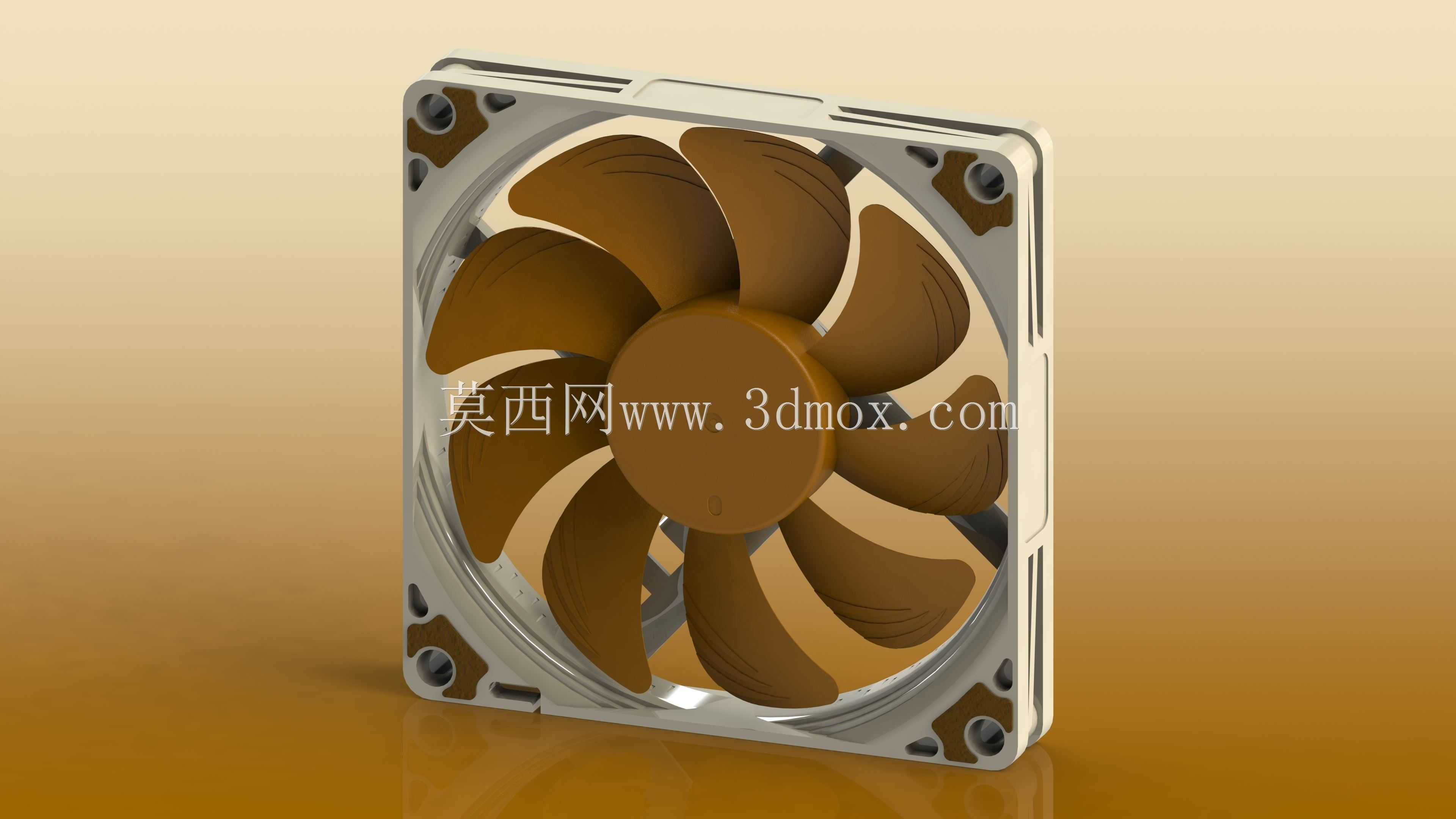

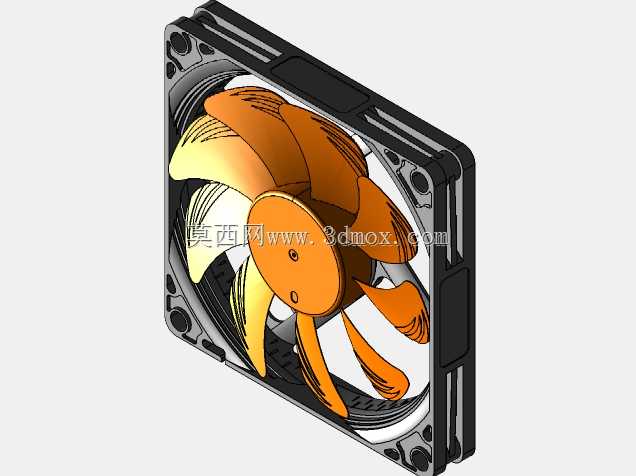

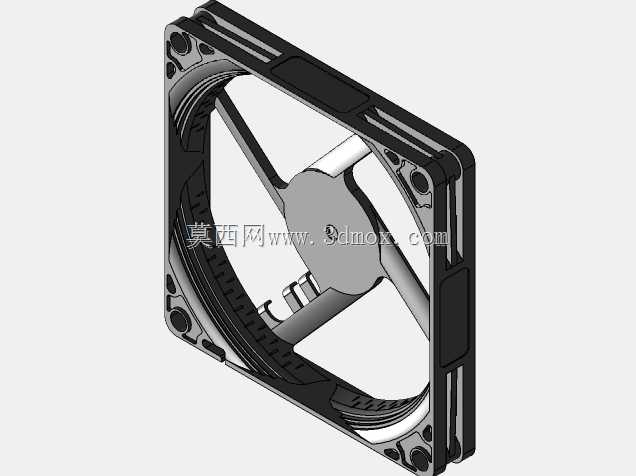

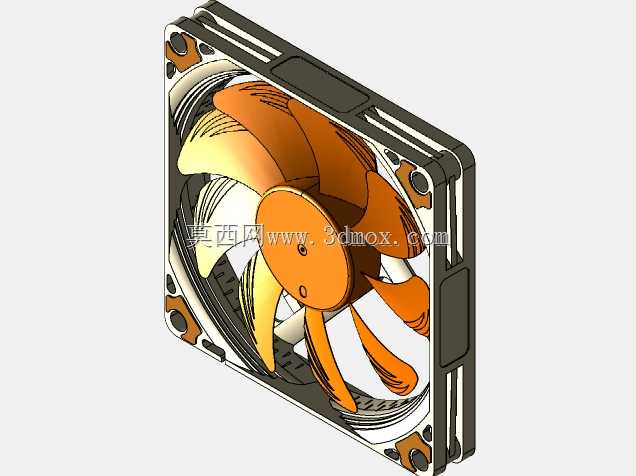

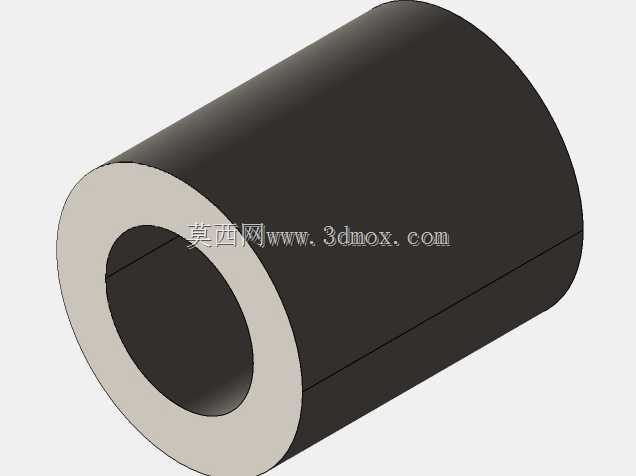

　　日常做工控机箱、紧凑型桌面计算设备的散热结构选型时，这类90mm见方的薄型轴流风扇是绕不开的选型品类，很多刚入行的结构工程师容易只看风量参数忽略安装边界和实际流场特性，最后装机出现共振、风量不达预期的问题，这个三维结构刚好把这类风扇的所有设计细节还原到位，能直接用来做装配干涉检查和风道适配验证。先从安装边界说起，这款风扇外框为标准正方形结构，单边长度90mm，整体厚度14mm，属于薄型90风扇范畴，四个角的安装孔位完全适配行业通用的安装孔距，孔位内嵌金属衬套的结构在模型里做了完整还原，实际装配时用M3或者M4的自攻螺丝、减震胶钉都能固定，不会出现塑料孔位反复拆装开裂的问题，外框边缘做了0.3mm的倒角处理，和机箱钣金、

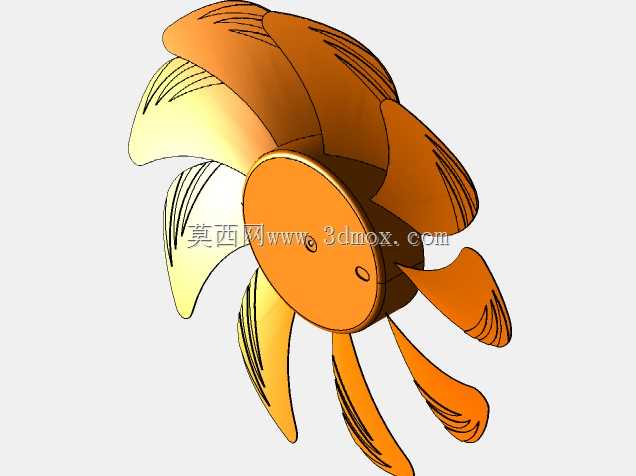

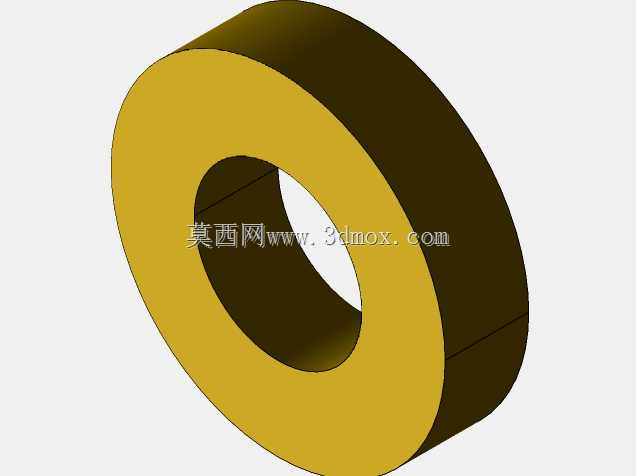

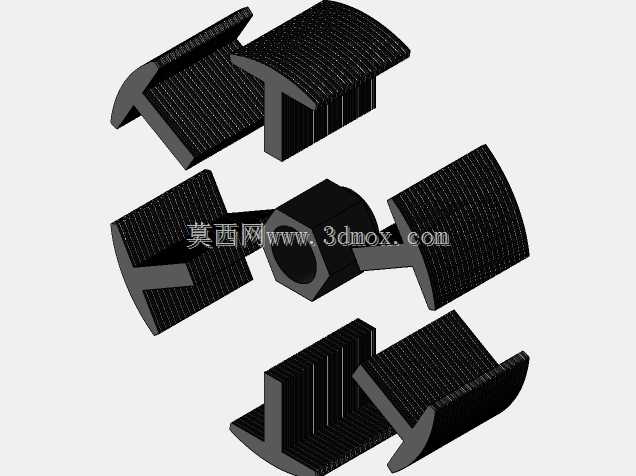

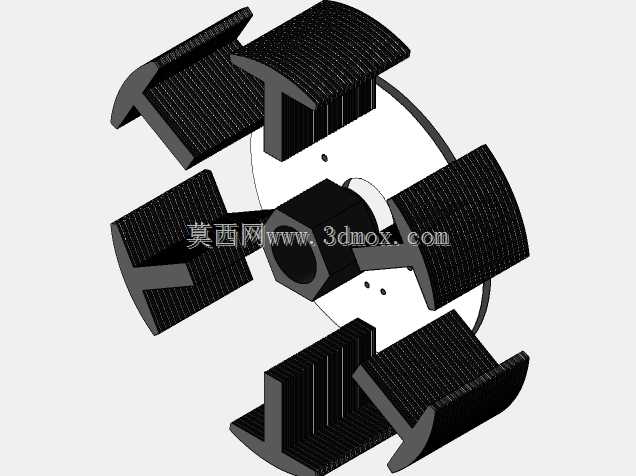

　　塑料面板贴合时不会出现缝隙漏风的情况，进风侧的外框做了微弧导风结构，能减少进风端的紊流产生，降低风噪。再看扇叶的设计思路，这款风扇采用9片大曲率后掠式扇叶，和常见的7叶、11叶风扇不同，9叶结构在平衡风量和风压上做了折中，既不会像7叶扇那样高转速下风压不足吹不透致密散热鳍片，也不会像11叶扇那样转动惯量太大，5V低压供电下启动扭矩不足。扇叶的叶根到叶尖做了非线性的角度变化，叶根处安装角偏大，能在轮毂附近减少气流死区，叶尖处安装角收小，配合外框内侧的微间隙设计，能减少叶尖漏风损失，同时降低叶尖切割气流产生的高频噪音，轮毂部分做了全包覆设计，把内部的转子、轴承结构完全包裹，既避免线缆缠绕，也能减少轮毂处的气流扰动。实际应用场景里，

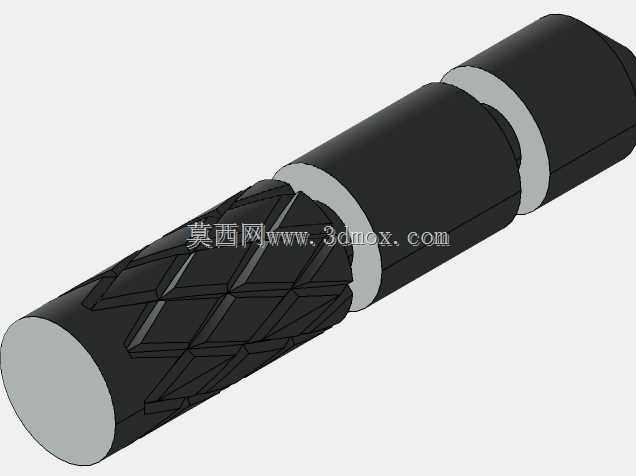

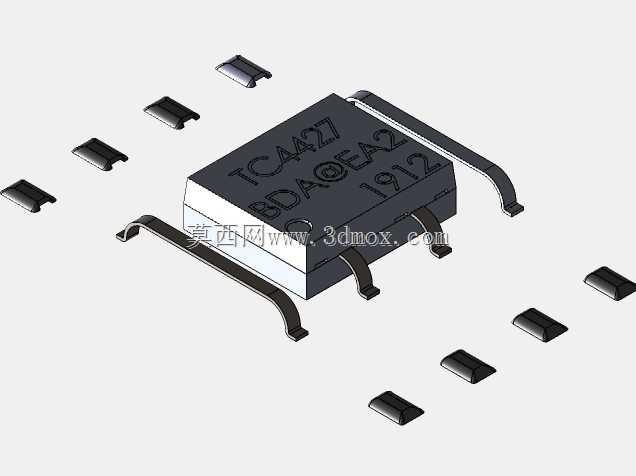

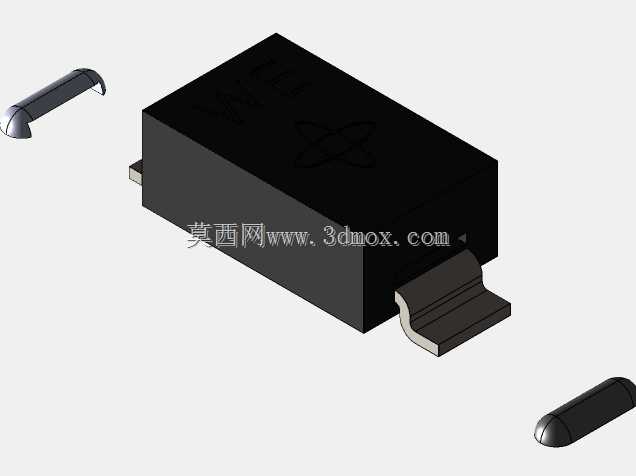

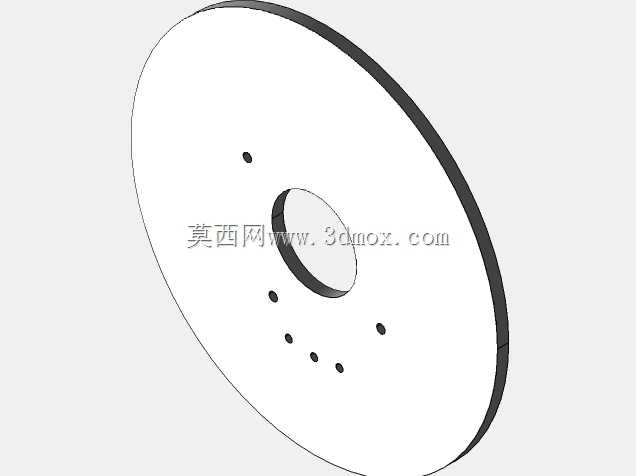

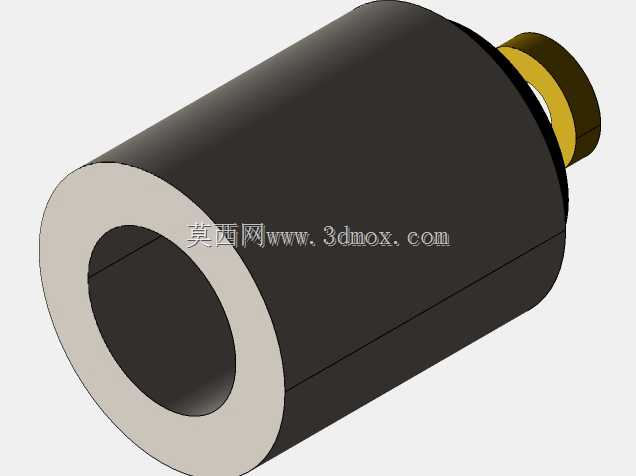

　　这类5V供电的9014风扇和常见的12V风扇不同，它可以直接从主板USB插针、外置低压供电回路取电，不需要额外的高压供电模块，很适合用在紧凑型ITX机箱、桌面NAS设备、路由器改装散热、小型工控机的通风位，甚至可以用来做3D打印机喷头附近的辅助散热，因为厚度只有14mm，不会占用过多的内部空间，在很多对安装厚度有严格限制的紧凑设备里，比常规25mm厚的9025风扇适配性强很多。从功能特性上看，这款风扇采用滚动轴承结构，模型里还原了轴承位的配合尺寸，滚动轴承相比含油轴承，在倾斜安装、长时间连续运行的场景下寿命更长，不会因为润滑油挥发出现转速下降、异响的问题，外框的出线位做了嵌入式的走线槽，装配时线材可以顺着线槽排布，不会被扇叶打到，

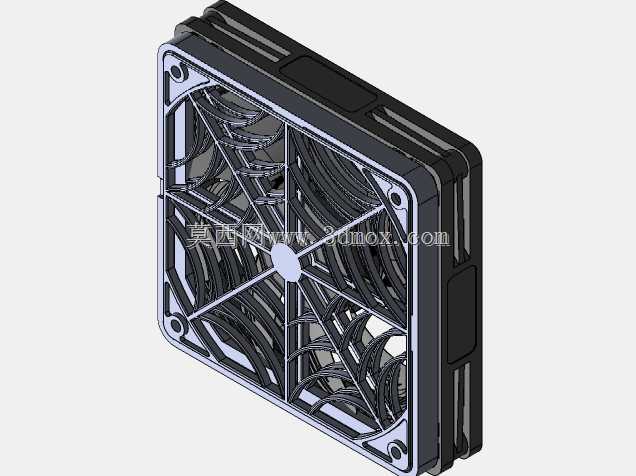

　　也不会和周边的结构件产生挤压。做结构设计时，用这个模型可以直接在装配体里模拟风扇的转动包络，检查扇叶和周边内存、散热片、线材的安全间隙，避免实际装机出现扇叶剐蹭的问题，同时可以根据风扇的出风角度，调整机箱内部的导流板、防尘网的安装位置，优化整个风道的流场，减少风道阻力。很多工程师做散热设计时容易忽略风扇的静压力参数，这类薄型扇的静压力比厚扇低，所以在设计风道时要避免在进出风侧遮挡超过30%的通风面积，不然实际风量会衰减40%以上，这个模型里的外框格栅结构也做了还原，外框四个角的固定位做了加厚处理，螺丝锁紧时不会出现外框变形导致扇叶卡滞的问题，扇叶的做动平衡标记位也在模型里有体现，实际生产时可以在对应位置做动平衡校正，减少高转速下的振动传递，避免和机箱产生共振放大噪音。另外这款风扇的供电接口位置在模型里也做了预留，实际选型时可以根据设备的走线方向选择出线方向，不用额外弯折线材导致线材断裂，整体结构的所有配合尺寸都符合行业通用规范，不管是用来做设备散热方案的选型验证，还是参考这个结构做定制化薄型风扇的改型设计，都能直接提取相关的安装尺寸、配合公差，不用反复去测绘实物，能节省不少前期设计的时间。
