直角折弯加强型MK金属安装支架

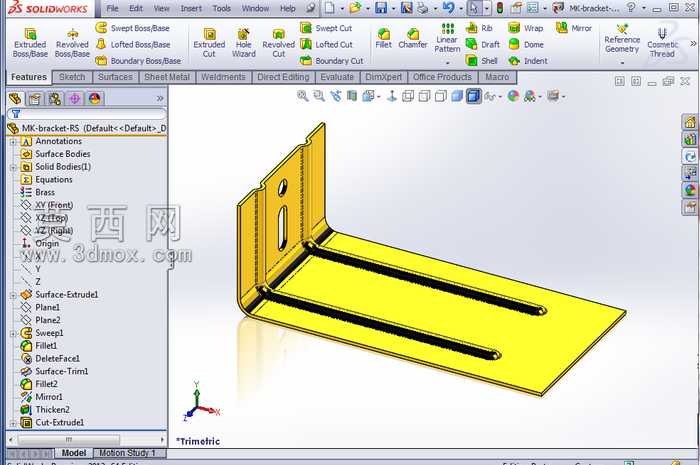

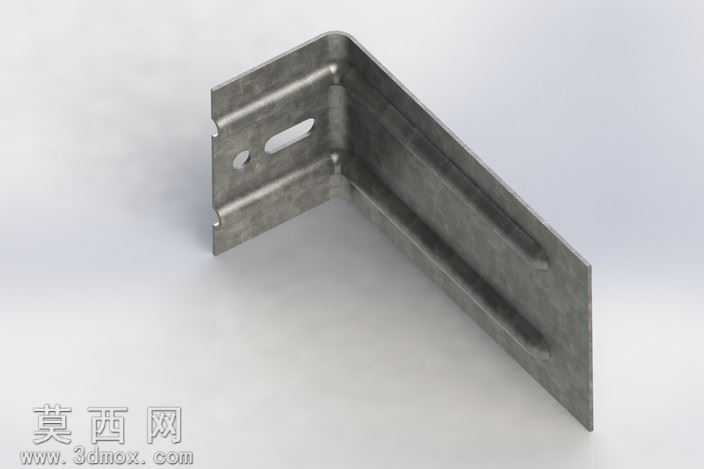

本作品为直角折弯结构的金属安装支架，采用三维参数化建模方式完成全流程设计，建模过程中严格遵循钣金加工工艺规范，还原真实冲压折弯件的生产成型逻辑。建模阶段首先绘制支架的基础展开轮廓草图，精准定位各安装孔位、定位槽的尺寸与位置，其中长圆形调节孔可适配安装过程中的位置公差补偿，小圆孔用于精准定位固定，侧边的卡接缺口用于快速卡装定位，减少安装时的对位难度。随后通过钣金折弯特征生成90度直角主体结构，在两个互相垂直的安装面上分别设计了向内凸起的加强筋结构，该加强筋沿支架长度方向延伸，在不增加板材厚度的前提下大幅提升支架的整体抗弯折强度与结构刚性，避免长期承重后出现直角变形、安装面翘曲的问题，同时在折弯转角处做了适配钣金工艺的圆角处理，消除应力集中点，降低折弯加工时的开裂风险。材质渲染阶段采用冷轧镀锌钢板的材质参数，还原金属板材表面细微的磨砂纹理与哑光金属质感，调整环境光与反射参数，真实呈现钣金件冲压成型后的边角质感与加强筋的凹凸光影效果，渲染视角选取斜向等轴测角度，可同时清晰展示两个安装面的结构特征、孔位布局与加强筋形态。设计思路上围绕安装固定的核心功能展开，兼顾结构强度、安装便利性与加工可行性，整体结构无复杂异形曲面，所有特征均适配常规冲压、折弯钣金加工工序，可直接导出工程图用于生产下料，直角结构可用于两个垂直面之间的连接固定场景，适用于设备机架安装、柜体内部构件固定、家居五金连接等多种安装场景，加强筋的设计在控制材料成本的同时有效提升了承重能力，多类型孔位的组合设计既满足了精准定位需求，也预留了安装调节余量，降低现场安装的对位难度，整体结构简洁实用，符合五金连接件的设计逻辑与使用需求。
