2寸规格外螺纹连接式管帽三维结构设计

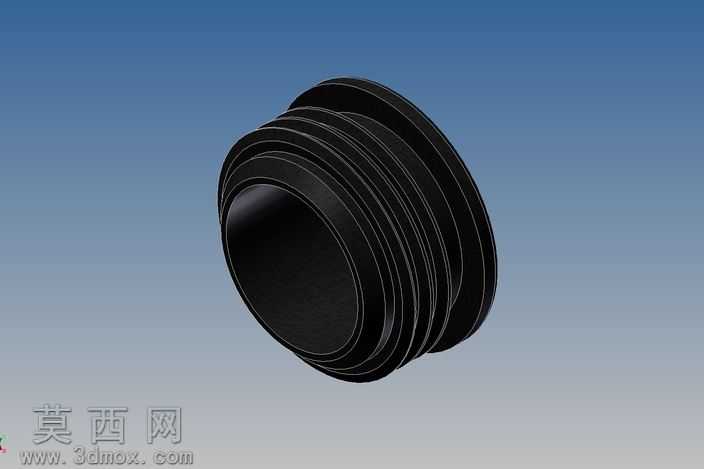

本作品为2寸规格外螺纹连接式管帽的三维数字化模型，建模过程依托Autodesk Inventor平台完成，整体建模流程遵循机械零部件正向设计逻辑，从基础参数测算到结构特征搭建均严格参照管路连接件的通用尺寸规范。建模初始阶段首先确定管帽的核心适配参数，以2寸公称通径对应的外螺纹尺寸为基准，绘制中心轴向的旋转截面草图，草图阶段精准勾勒出管帽的封闭端内腔轮廓、外螺纹牙型基准轮廓、多道环形密封凸缘的截面形态以及端部导向倒角的轮廓线，通过旋转凸台特征生成管帽的主体基体结构，保证整体回转体结构的同轴度公差符合管路配件的装配要求。在外螺纹结构的处理上，采用螺旋扫掠特征生成标准牙型的外螺纹结构，螺纹牙距、牙型角均匹配2寸管路对应的通用管螺纹标准，同时对螺纹起始端和收尾端做了收尾过渡处理，避免实际装配过程中出现螺纹错扣、卡滞的问题。模型外侧设计的多道等距环形凸缘，一方面用于强化管帽整体的结构强度，降低薄壁结构受管路内压冲击产生形变的概率，另一方面也可作为安装施力的卡位结构，方便安装工具夹持施力完成拧紧操作。材质配置阶段为模型赋予了硬质工程塑料的材质属性，渲染时调整材质的漫反射、粗糙度参数，还原黑色硬质橡塑材质的哑光质感，同时通过渐变蓝色背景搭配定向光源布置，清晰呈现管帽外表面的环形棱线结构、螺纹牙型细节以及封闭端的圆弧过渡形态，渲染输出的效果图能够直观展示产品的外观形态与结构细节。结构设计层面，管帽的封闭端采用圆弧过渡的厚壁设计，可有效分散管路内部介质压力对端盖的冲击，内腔与螺纹衔接处做了退刀槽结构设计，既满足机械加工的工艺要求，也可在装配时容纳密封填料提升管路封堵的密封性能，端部的外倒角设计可在装配时起到导向作用，降低螺纹对接的对中难度。整个模型的特征树结构清晰，各尺寸参数可根据不同公称通径的需求进行参数化调整，能够直接用于产品的结构验证、装配干涉检查以及后续的工程图纸输出，为管路封堵类五金配件的设计优化、生产加工提供可靠的三维数字化参照。
