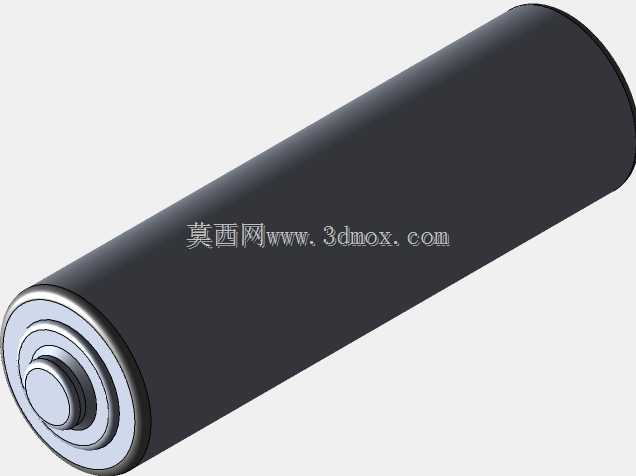

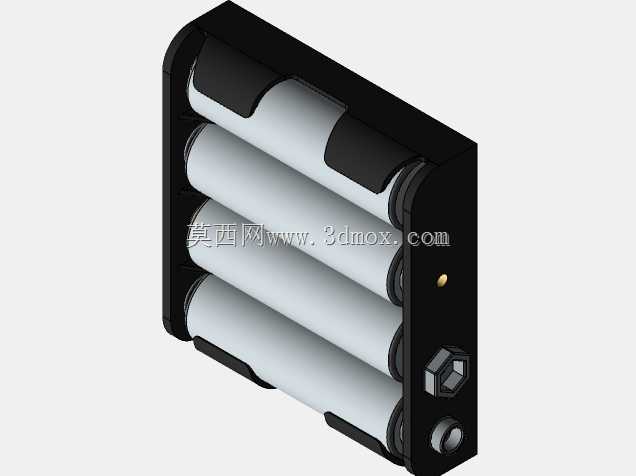

仿生尺蠖式爬行移动机械装置结构

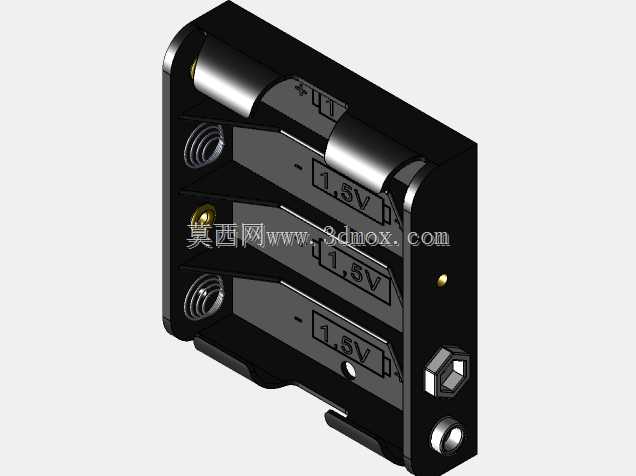

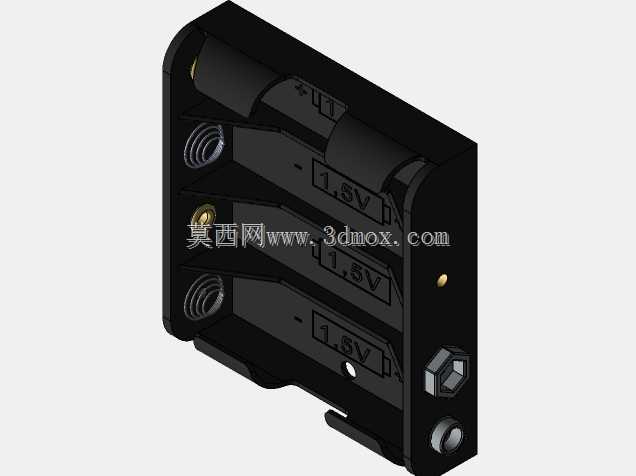

　　这款仿生爬行装置的结构设计参考了尺蠖的蠕动行进逻辑，区别于常规轮式、履带式移动载体，其依靠两端支撑模块与中间铰接连杆的配合实现位移，适配非结构化狭窄空间内的作业需求，比如工业管道内部检测、狭小设备间隙巡检、灾后废墟缝隙探查这类轮式设备难以进入的场景，能够依托自身的蠕动行进特性，在存在一定坡度、表面不平整的接触面完成稳定移动。

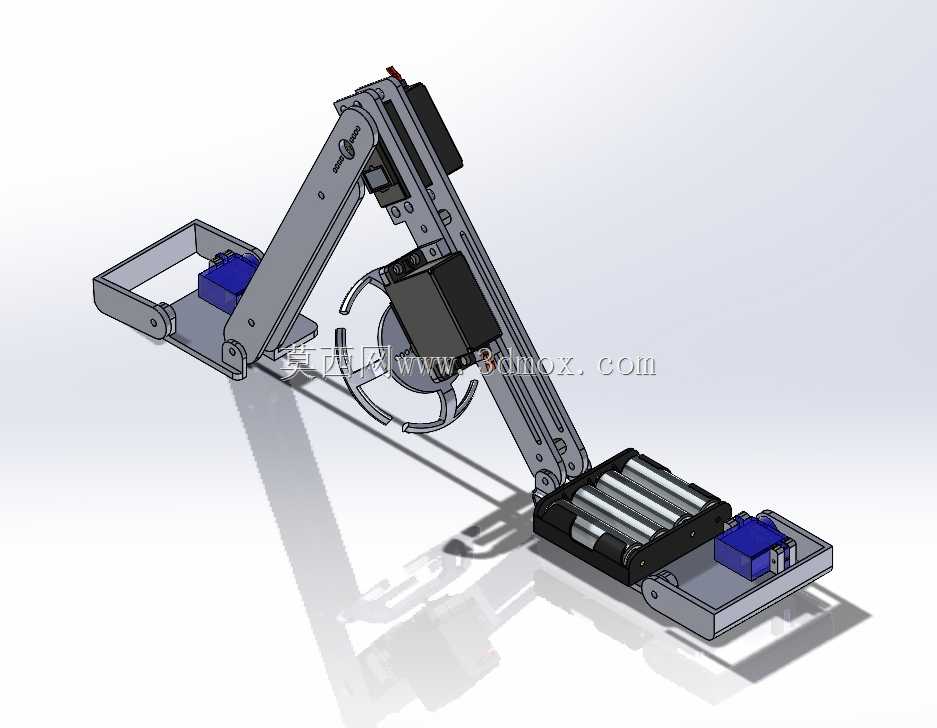

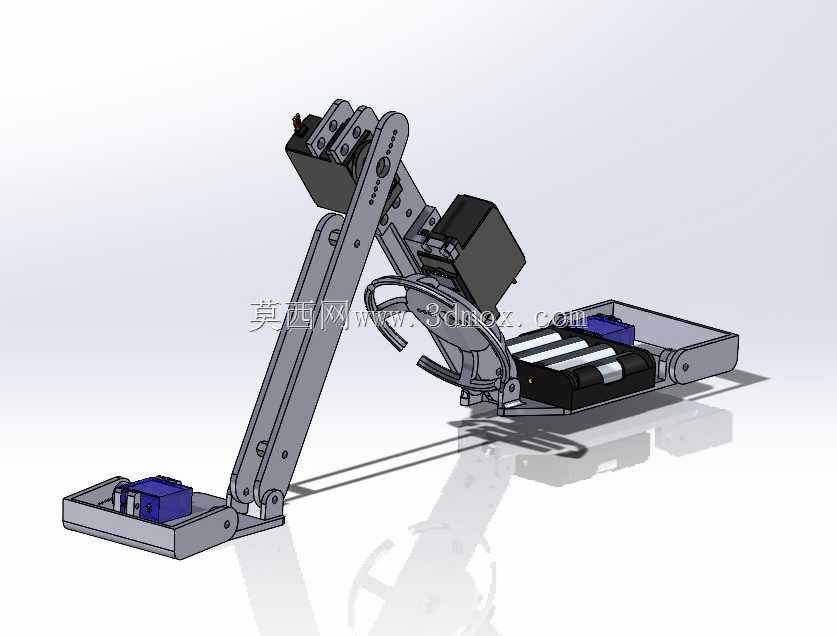

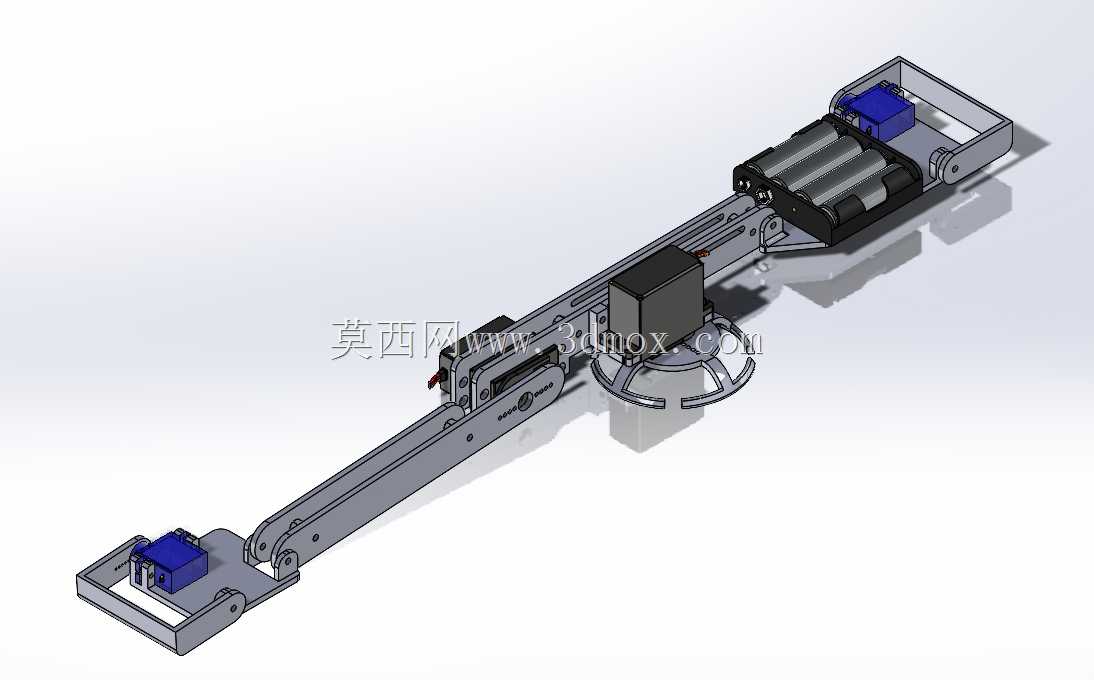

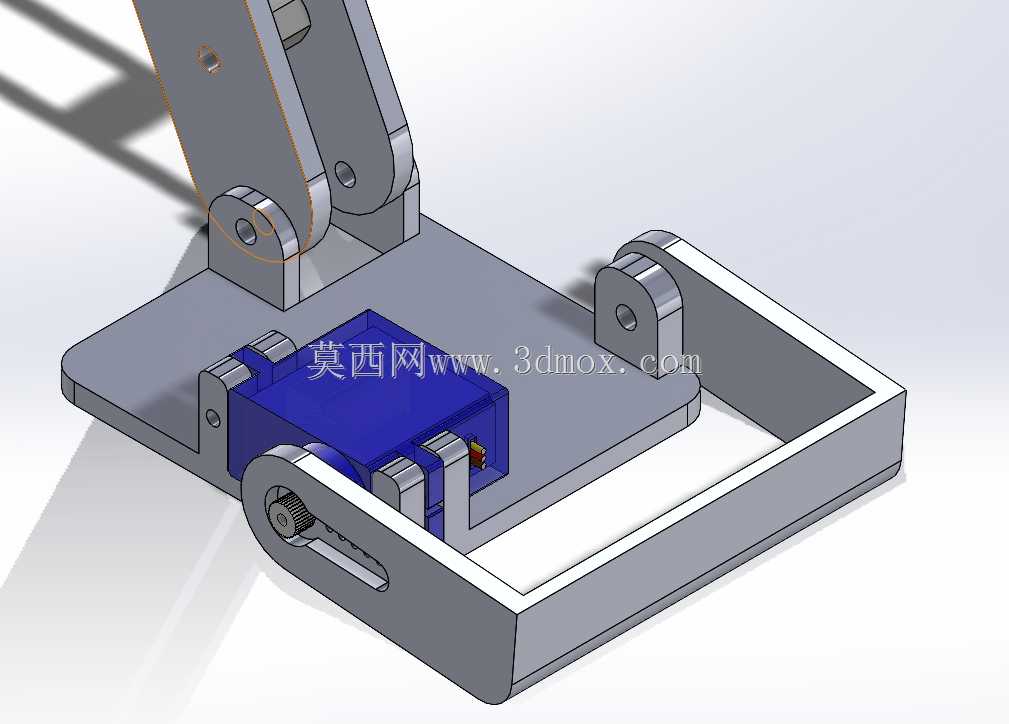

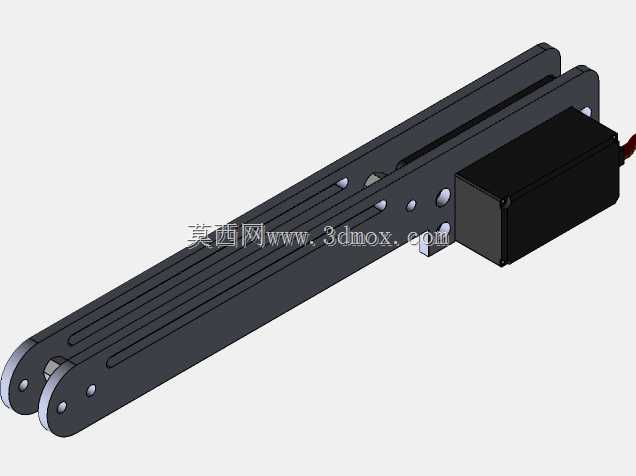

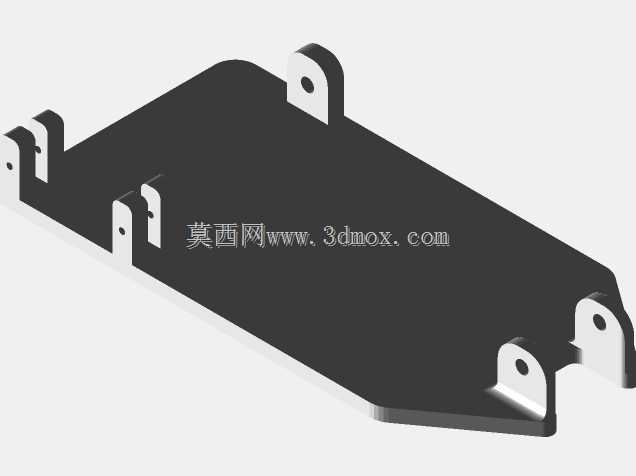

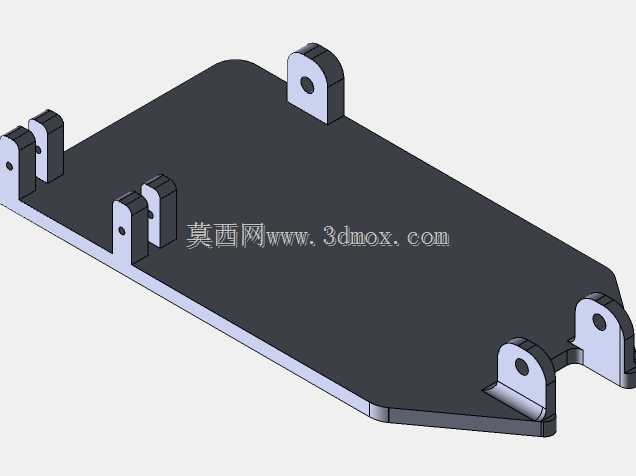

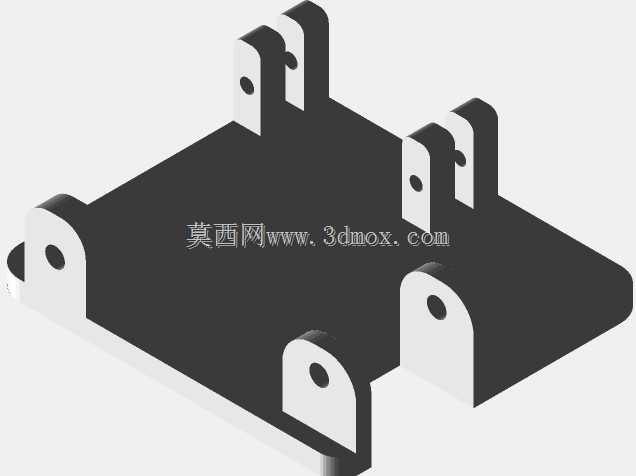

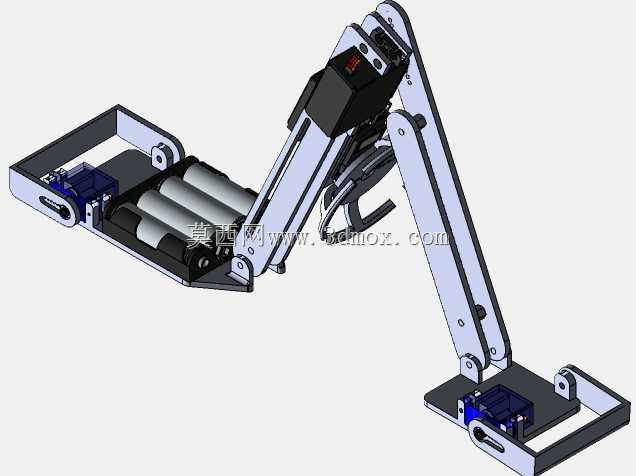

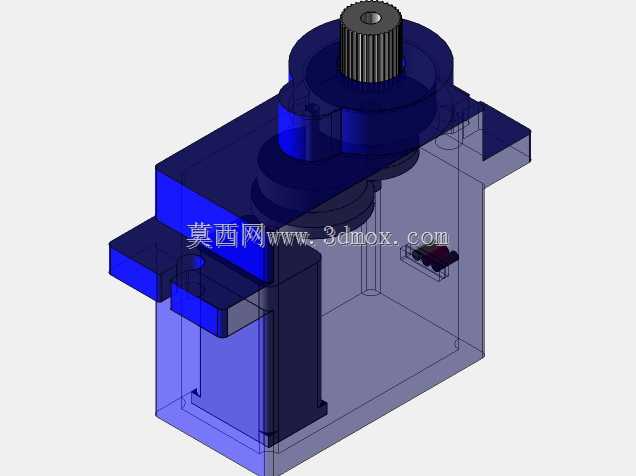

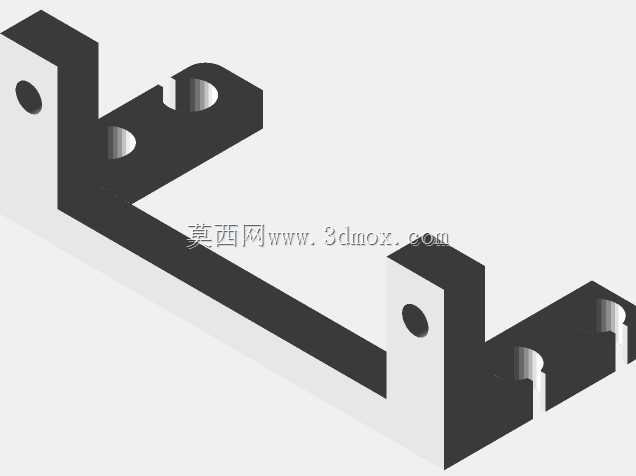

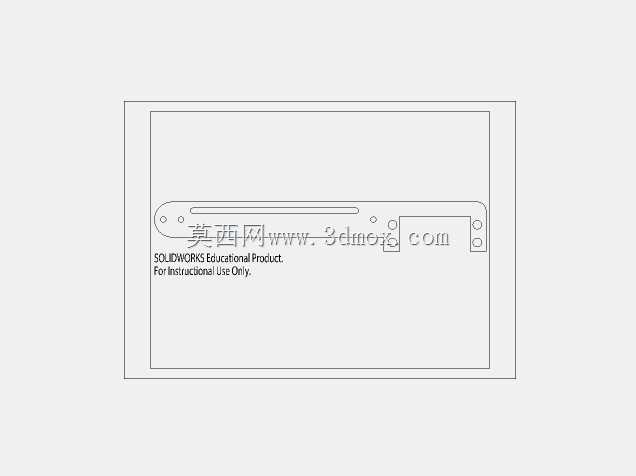

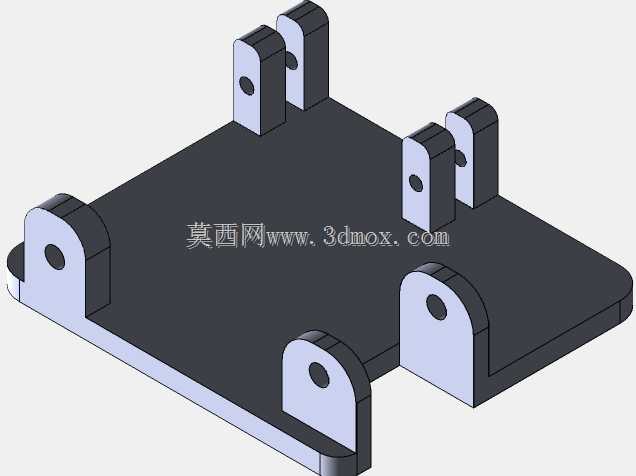

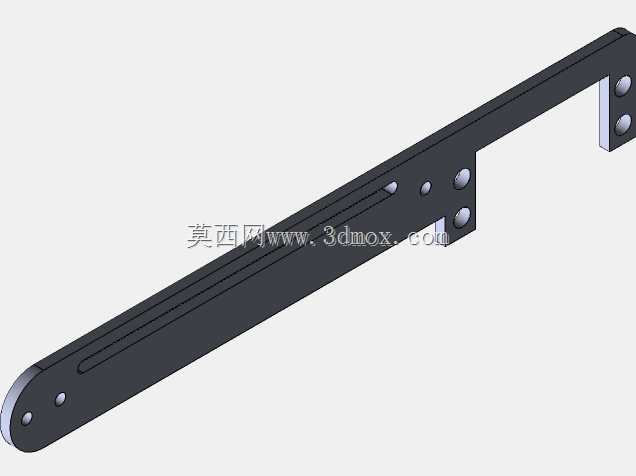

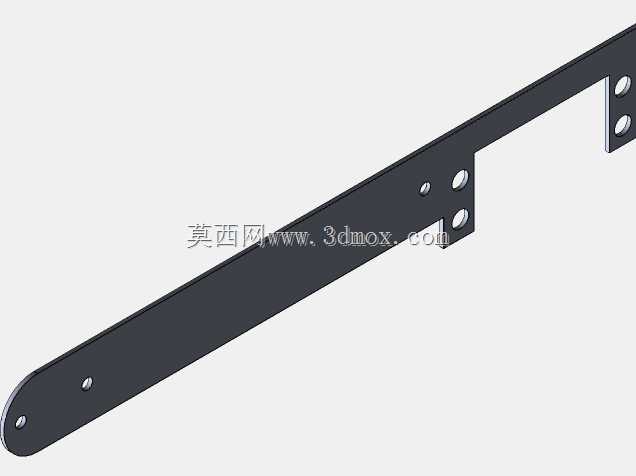

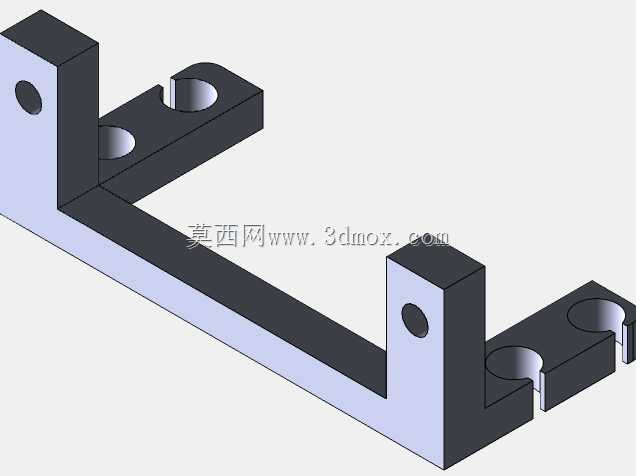

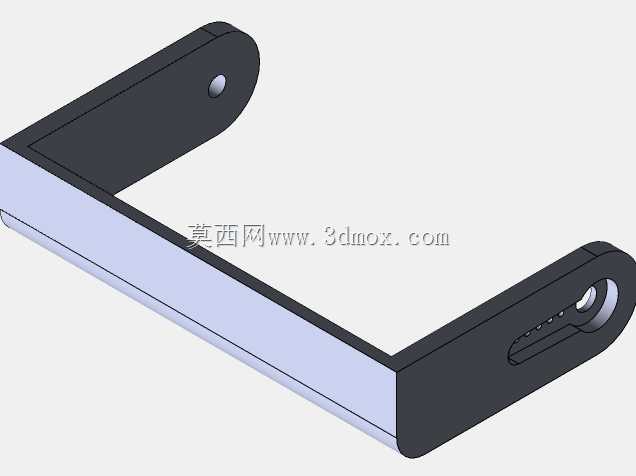

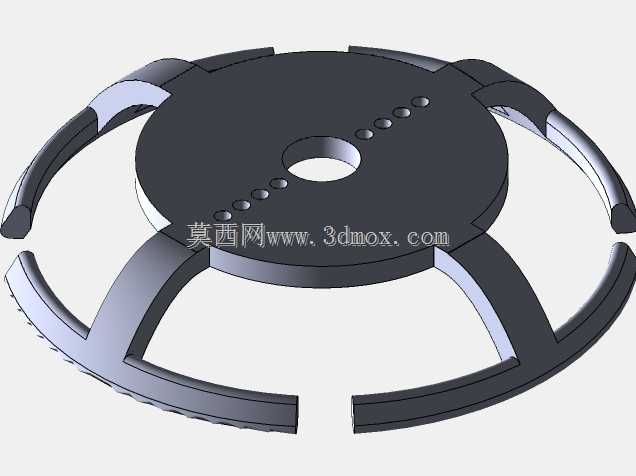

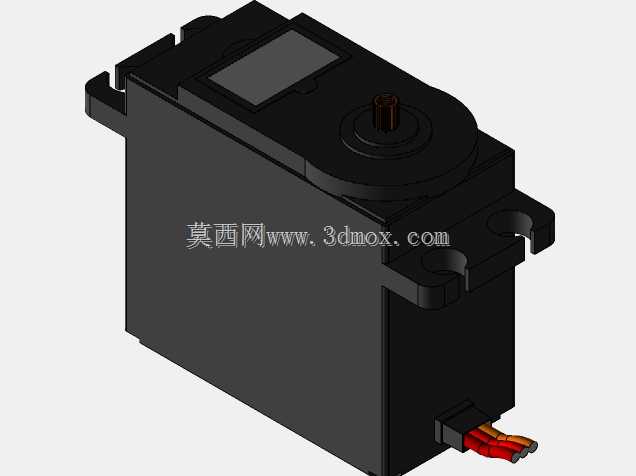

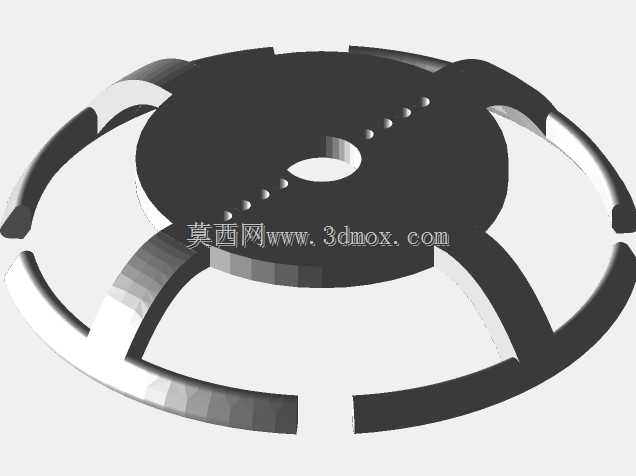

　　从结构布局来看，装置整体分为三个核心功能段：两端的支撑吸附模块、中间的多段铰接连杆臂组、驱动执行单元。两端支撑模块采用带防滑接触面的平板式底座，底座上预留了功能拓展安装位，可根据实际作业需求搭载检测传感器、微型采样组件或者小型作业执行头，支撑模块与中间连杆臂通过铰接轴连接，铰接位置设置了限位结构，可限制连杆的摆动角度在合理区间内，避免运动过程中出现结构干涉或者超程损坏。中间的连杆臂组采用分段式钣金拼接结构，每段连杆之间通过转动副连接，驱动单元布置在连杆臂的铰接位置，通过舵机输出扭矩带动相邻连杆产生相对转动，模拟尺蠖躯体的弯曲、伸展动作，当装置需要向前行进时，前端支撑模块固定接触面，中间连杆组弯曲带动后端支撑模块向前收拢，随后后端支撑模块固定，连杆组伸展推动前端支撑模块向前探出，循环往复实现连续的蠕动行进，这种行进方式不需要额外的轮系或者履带结构，整体结构紧凑，运动过程中重心波动小，在倾斜接触面作业时不易出现侧翻或者滑脱的问题。

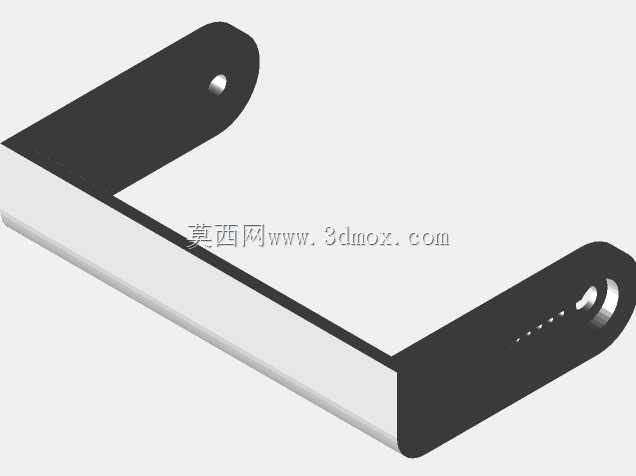

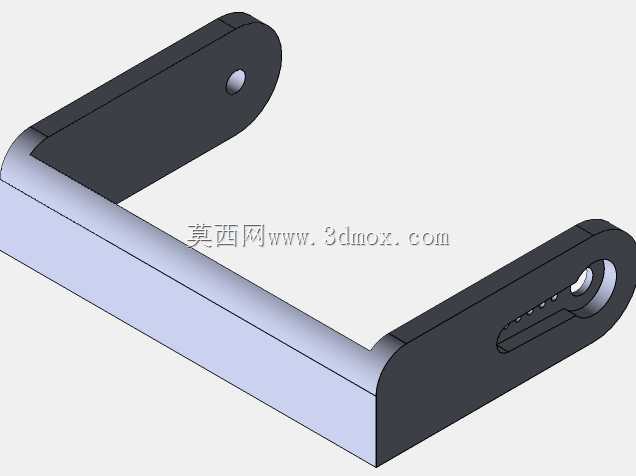

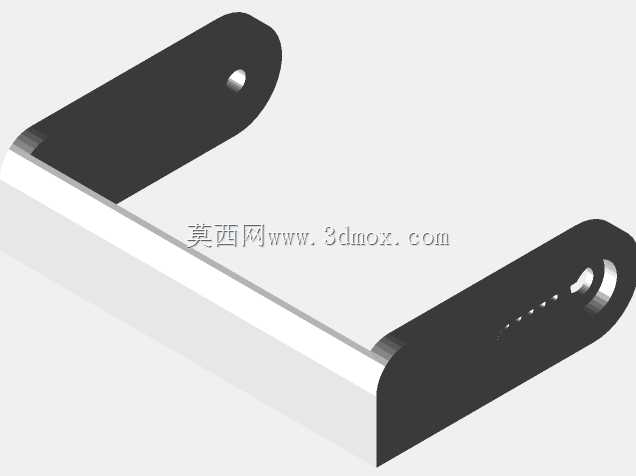

　　设计过程中优先考虑了结构的轻量化与运动可靠性，连杆主体采用铝合金板材加工，在保证结构强度的前提下尽可能降低整体自重，铰接位置的转动副采用耐磨衬套配合销轴的结构，减少长期往复运动带来的磨损，延长装置的使用寿命。两端支撑模块的底面设置了可更换的防滑垫，可根据接触面的材质特性更换不同摩擦系数的防滑件，比如在金属管道内作业时更换带纹路的橡胶垫，在光滑壁面作业时可更换磁吸式支撑底座，拓展装置的适用场景。驱动单元的走线全部隐藏在连杆臂的内部线槽内，避免运动过程中线缆与外部环境产生勾挂，提升装置在复杂环境内的通行能力。

　　从安装边界尺寸来看，装置完全收拢状态下的整体长度较短，可进入直径较小的管道或者狭窄缝隙，完全伸展状态下的单步行进距离可通过调整连杆的摆动角度进行控制，最小转弯半径可通过两端支撑模块的差速摆动实现，能够在狭窄空间内完成小角度转向，不需要预留过大的回转空间。结构设计过程中对所有运动部件的运动轨迹做了完整的干涉检查，确保在最大摆动角度下，各段连杆、驱动单元、支撑模块之间不会出现碰撞，铰接位置的销轴采用防松结构，避免长期往复运动过程中出现销轴松脱的问题。两端支撑模块的拓展安装位采用标准化的安装孔距，可兼容市面上多数微型检测传感器、作业工具的安装尺寸，不需要额外制作转接件即可完成功能组件的搭载，降低了后续功能拓展的改造成本。

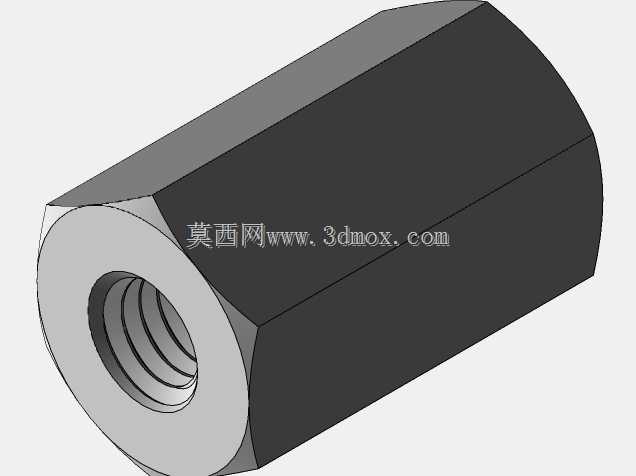

　　不同于常规的仿生爬行机器人采用多足结构的设计，这款尺蠖式爬行装置的运动副数量更少，控制逻辑更简单，仅需要控制几个铰接位置的舵机转动时序即可实现稳定行进，故障点更少，维护难度更低，适合在工业场景下做长期的重复性巡检作业。结构设计时充分考虑了加工工艺性，所有钣金件均采用常规的激光切割、折弯工艺即可加工，不需要特殊的定制模具，铰接位置的销轴、衬套均采用标准件，可直接采购，降低了整体的加工制造成本，适合小批量试制或者定制化场景的快速落地。
