马自达Miata车载立体声USB转接适配结构

　　该适配结构主要面向初代马自达MX-5（NC世代Miata）的车载音响改装场景，针对用户替换阿尔派ILX-W650主机后，原3.5毫米AUX接口位置闲置、走线杂乱的痛点设计，核心作用是替代原面板预留的3.5毫米插孔安装位，实现USB线缆的规整引出与固定，满足车载立体声系统外接存储、音频输入的接线需求。从实际装车场景来看，这类改装多出现于老款敞篷跑车的影音升级作业中，Miata原车中控面板的预留孔位尺寸固定，通用USB转接座往往无法匹配开孔轮廓，容易出现缝隙过大、固定不牢、行车颠簸中松脱的问题，该结构完全贴合原孔位的安装边界，不需要额外对中控面板进行切割扩孔，也不需要额外打胶固定，能够直接卡入原3.5毫米插孔的安装位，

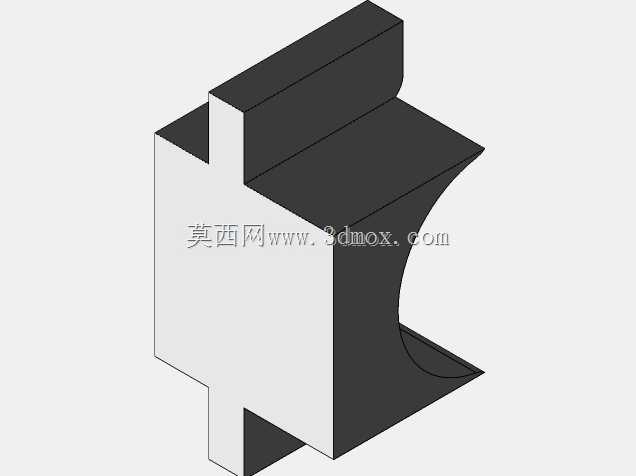

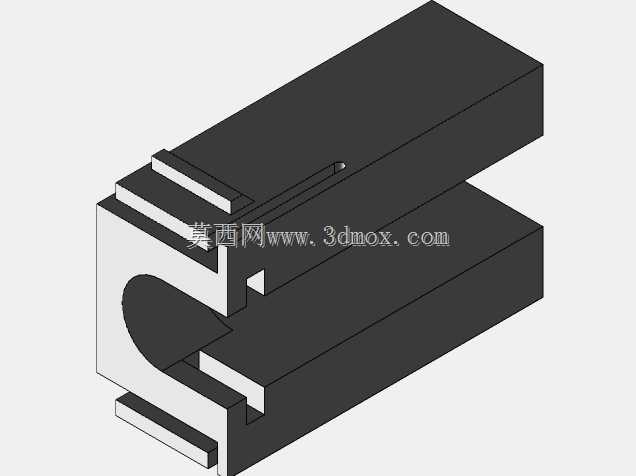

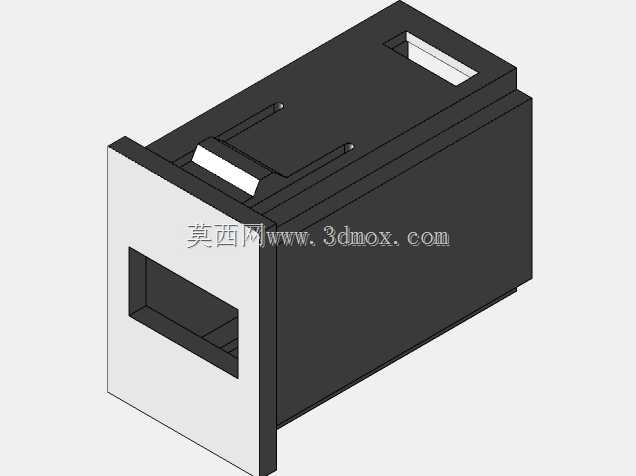

　　适配原车面板的卡扣固定结构，安装后与周边面板齐平，不会突出或凹陷影响中控整体观感。设计过程中首先对原车中控的3.5毫米插孔安装位进行了逆向测绘，确认了开孔的轮廓尺寸、卡扣的位置与卡接深度，同时匹配阿尔派ILX-W650主机后置USB接口的出线方向，预留了足够的线缆弯折空间，避免线缆在面板后方过度弯折导致的线芯断裂、接触不良问题。结构主体采用薄壁壳体设计，壁厚控制在1.8毫米，既保证了安装后的结构强度，不会在插拔USB插头时出现壳体形变，也不会过多占用面板后方的有限空间，避免与后方的主机支架、空调风道产生干涉。外露的接口端做了1毫米的倒角处理，与原车面板的弧度完全贴合，插拔USB插头时的受力方向与原车面板垂直，不会对周边的中控按键、

　　显示屏边框产生挤压。结构内部设计了线缆限位卡槽，USB线缆穿入后可以通过卡槽卡紧，不需要额外使用扎带固定，行车过程中的振动不会传递到线缆与主机的连接端，能够有效避免长期使用后出现的接口松动、接触不良问题。从安装边界来看，该结构的整体外轮廓完全匹配原3.5毫米插孔的安装开孔，最大外尺寸不超过原插孔的安装法兰边界，后方伸入中控内部的长度控制在22毫米以内，适配Miata NC车型中控面板后方的预留空间，即使是后期加装了隔音棉、主机固定支架的改装车辆，也不会出现安装干涉。针对车载使用的高低温环境，结构的卡接部位做了加厚处理，避免夏季车内高温导致塑料件软化卡接失效，也能够耐受冬季低温下的塑料脆化问题，插拔寿命能够满足日常使用的频繁操作需求。

　　不同于通用型USB转接面板，该结构完全针对特定车型与特定主机的组合设计，不需要用户自行调整适配，安装时只需要拆除原车上的3.5毫米插孔座，将该结构卡入原位置，后方连接主机对应的USB延长线即可完成作业，整个安装过程不需要破坏原车线路，也不需要额外的固定配件，能够大幅降低改装的作业难度，同时保证改装后的内饰整洁度，避免走线外露影响车内美观。结构的接口端采用标准USB Type-A开口尺寸，兼容常规的USB数据线、U盘等设备，开口边缘做了圆角处理，插拔时不会刮伤线缆外皮，内部的限位结构能够保证插头插入后到位准确，不会出现插偏导致的接口针脚损坏问题。在实际装车测试中，该结构能够在车辆行驶的持续振动下保持固定牢固，经过颠簸路面也不会出现异响或松脱，USB连接的稳定性与主机原生接口一致，不会出现音频断连、存储设备识别失败的问题，同时完全遮盖了原3.5毫米插孔拆除后留下的开孔，保持中控面板的整体一致性，满足车载音响改装中对实用性与美观度的双重要求。
