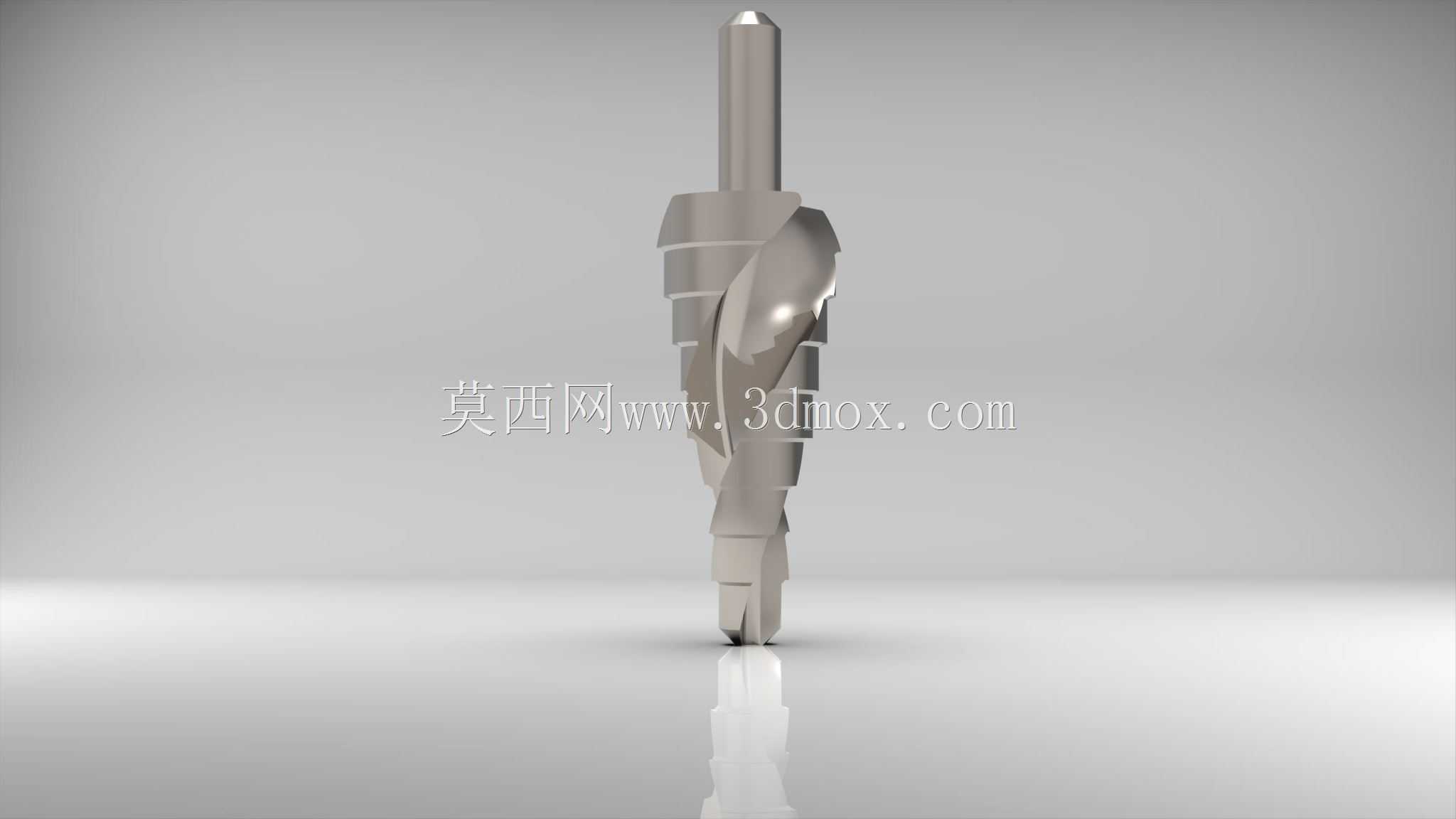

多直径阶梯式金属切削钻头结构设计

　　这款阶梯钻头的结构设计，核心是针对薄板类金属工件的多直径同轴孔加工需求，解决传统单一直径钻头需要多次换刀、反复定位导致的孔位同轴度偏差问题，在钣金加工、机柜生产、五金冲压件后续孔处理工序中应用十分广泛。从实际加工场景来看，日常做配电箱壳体、薄钢板支架、铝合金装饰件的安装孔加工时，经常会遇到同一个孔位需要加工出沉头、过孔两个不同直径段的需求，传统加工方式需要先用小直径钻头钻底孔，再换大直径钻头扩沉孔，两次换刀不仅占用机台有效加工时间，二次装夹或定位时很容易出现孔位偏移，导致后续螺丝装配时出现沉头不贴合、螺丝歪斜的问题，这款阶梯钻通过将不同直径的切削段集成在同一根钻体上，一次进给就能完成多直径阶梯孔的加工，从根源上避免了多次定位带来的误差。

　　从功能特性来看，钻体的切削刃采用分段螺旋槽设计，每一级直径台阶处都设置了独立的横刃修磨结构，切削时每一级刃口分担对应直径的切削余量，不会出现单一切削刃负载过大的情况，螺旋槽的导程经过匹配调整，钻削过程中切屑可以顺着螺旋槽顺畅排出，不会在孔内堆积刮伤已加工的孔壁，针对薄工件加工时，钻尖的定位尖采用小顶角设计，接触工件瞬间就能完成定心，不会出现普通钻头刚接触薄板时的打滑跑偏问题，有效降低薄板钻孔的毛刺率。

　　设计过程中首先要明确加工边界，这款钻头主要针对厚度不超过5mm的低碳钢、铝合金、铜板等易切削金属材料，因此钻体的各级台阶直径公差控制在h7精度范围内，保证加工出的孔直径偏差在紧固件装配允许的范围内，钻柄采用标准直柄结构，适配普通手电钻、台钻、加工中心的标准钻夹头，不需要额外配置专用夹具，现场使用的适配性更强。各级台阶的过渡位置做了微小的倒角过渡，避免台阶处应力集中导致钻削过程中出现崩刃问题，同时也能让加工出的阶梯孔过渡位置更顺滑，减少螺丝装配时的卡顿。

　　从安装尺寸来看，钻体总长度控制在常规钻头的通用长度范围内，不会因为长度过长导致钻削时出现摆振，钻柄直径与最大切削直径做了匹配优化，保证夹头夹持后钻体的径向跳动量控制在0.02mm以内，避免钻削时出现孔径扩大的问题。螺旋槽的槽深从钻尖向钻柄方向逐渐变浅，兼顾切屑排出空间和钻体整体刚性，避免槽深过大导致钻体刚性不足、钻削时出现让刀现象，尤其是加工较硬的薄钢板时，足够的刚性可以保证孔的圆柱度符合装配要求。

　　实际选型使用时，需要根据待加工的阶梯孔尺寸匹配对应台阶直径的钻头，这款钻头的各级台阶直径是固定的，适合批量大、孔型统一的薄板加工场景，相比单独购买多支不同直径的钻头，单支阶梯钻就能完成多道工序的加工，减少机台刀库的占用空间，也降低了操作人员换刀的频次。钻尖的后角经过针对性修磨，钻削薄板时不会出现扎刀现象，进给过程中切削阻力平稳，操作人员手持手电钻加工时也能较好地控制进给量，减少孔口飞边的产生。另外，钻体的刃部整体做了表面硬化处理，日常加工普通低碳钢工件时可以保持较长的刃口寿命，不需要频繁修磨刃口，适合生产线连续加工的使用场景。
