电动长板扭矩板直驱连接法兰结构

　　在个人短途代步装备的结构设计领域，直驱式电动长板的传动连接可靠性，一直是影响骑行体验与部件寿命的核心环节，这款适配abec规格Cloudwheels车轮的扭矩板直驱法兰，正是针对直驱结构无减速缓冲、扭矩直接作用于连接界面的特性开发的专用连接件。不同于常规代步滑板的轮毂电机内嵌结构，扭矩板直驱方案将动力输出端直接与轮组连接，省去了皮带、齿轮等中间传动环节，传动效率更高，但同时也对连接法兰的抗扭强度、同轴度精度提出了更严苛的要求，一旦法兰出现形变或安装错位，轻则出现轮组跳动、动力输出卡顿，重则会导致轮组脱落引发骑行安全事故。从结构设计逻辑来看，这款法兰采用了分体式对接的结构思路，一侧对接动力输出端的扭矩板，另一侧对接轮组安装位，

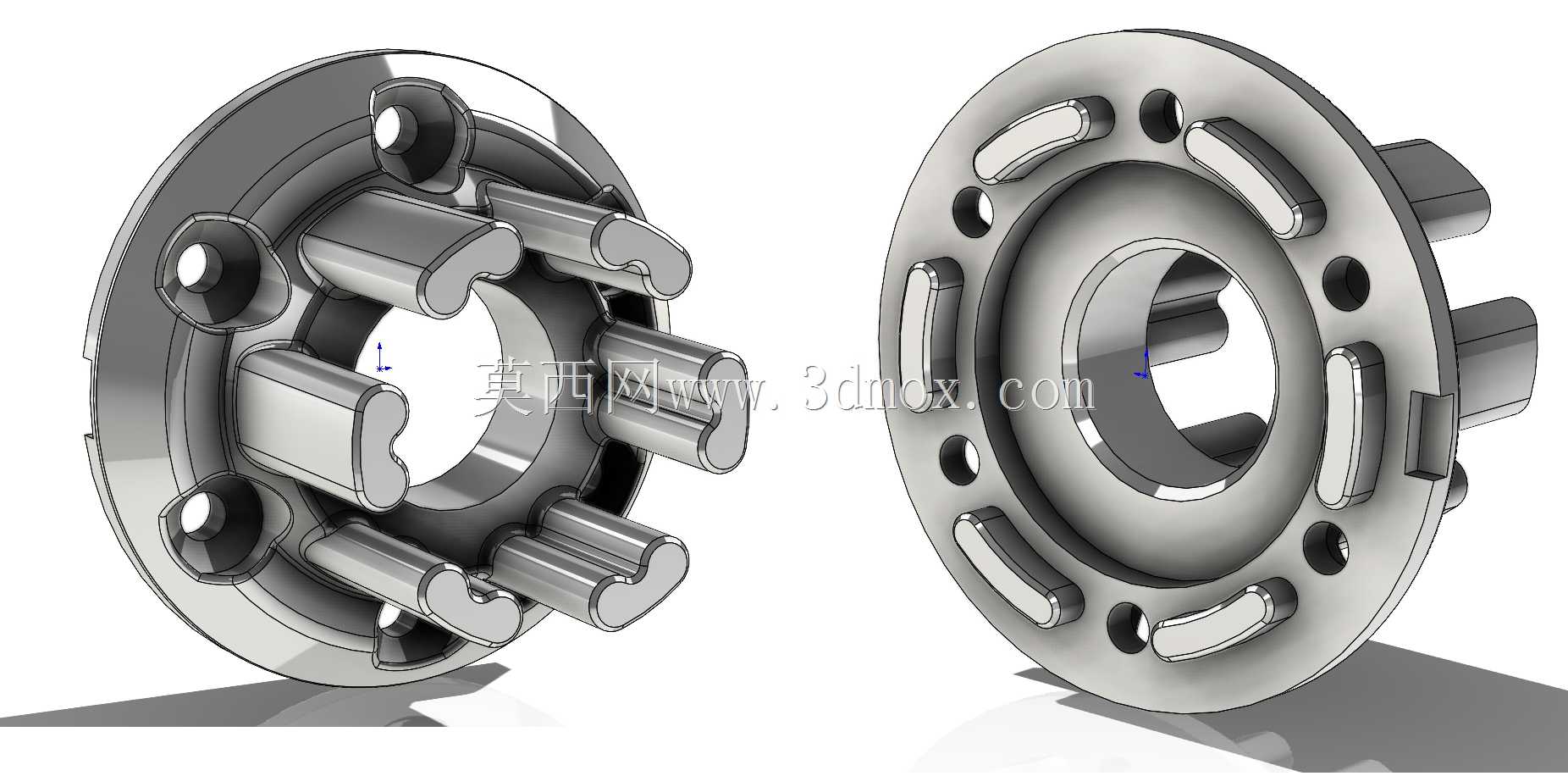

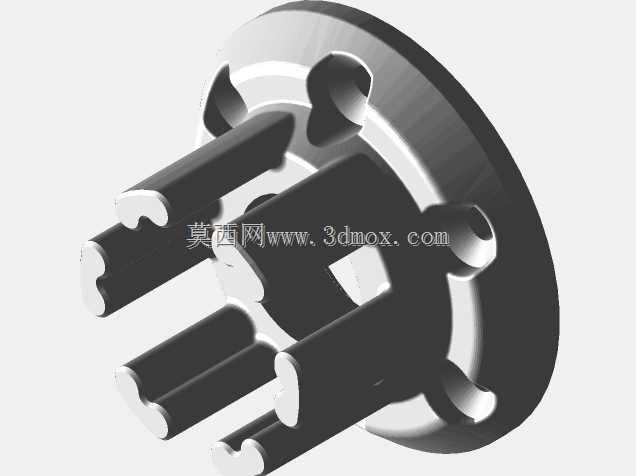

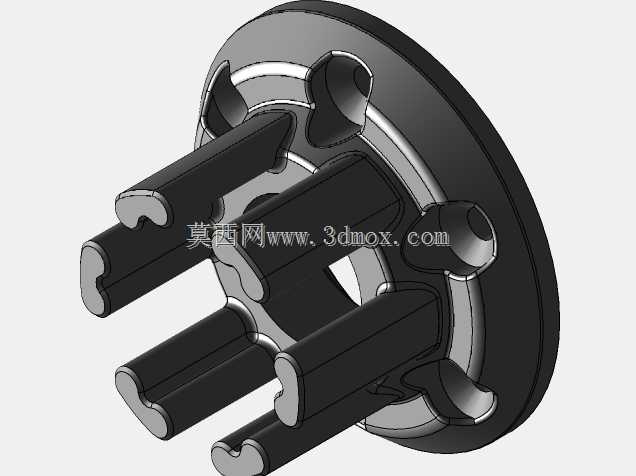

　　法兰盘上的周向凸台与凹槽并非随意设置，而是完全匹配扭矩板的动力传递触点，每一个凸台的侧面都作为扭矩传递的受力面，相比传统依靠螺栓摩擦力传递扭矩的法兰结构，这种型面配合的传力方式能承受更大的瞬时扭矩输出，避免急加速、急制动时螺栓受剪断裂的风险。法兰盘上的通孔分为两类，一类是沿周向均匀分布的安装定位孔，用于穿设固定螺栓实现法兰与扭矩板、轮组的刚性连接，孔位的位置度公差控制在0.02mm以内，保证安装后轮组的旋转中心与动力输出轴的轴心完全重合，避免高速滑行时出现轮组偏摆带来的振动问题；另一类是分布在法兰盘外缘的减重孔，在不影响整体结构强度的前提下，尽可能降低法兰自身的转动惯量，让动力响应更直接，同时也能减少非簧载质量，

　　提升长板滑行时的路感反馈。在安装边界的设计上，法兰的对接端面做了0.1mm的沉台定位结构，与扭矩板、轮组的对应定位止口配合，安装时无需反复调整对齐，就能保证同轴度符合要求，降低普通玩家自行改装的安装难度；法兰的整体厚度经过多轮测试验证，既不会因为过薄导致受力时出现翘曲形变，也不会因为过厚增加不必要的重量、占用轮组内部的安装空间，适配市面上主流的abec规格Cloudwheels轮组，不需要对轮组或扭矩板做额外的切削加工就能直接安装。实际使用场景中，这款法兰需要承受的工况远比静态载荷复杂：起步加速时的瞬时峰值扭矩、经过颠簸路面时的径向冲击、长时间滑行时的交变应力，都要求法兰的结构在各个受力方向都有足够的强度冗余，

　　设计时针对每个受力凸台都做了圆角过渡处理，避免应力集中导致的疲劳断裂，同时法兰的材质适配常规的6061铝合金加工工艺，也可以根据强度需求选用7075铝合金制作，满足不同体重玩家、不同动力配置的使用需求。很多直驱电动长板改装玩家在自行搭建传动结构时，往往容易忽略法兰的结构合理性，简单采用平板法兰依靠螺栓传力，在大扭矩输出时很容易出现螺栓松动、法兰变形的问题，这款法兰的型面传力结构，相当于把扭矩分散到多个接触面上，每个接触面的单位面积受力大幅降低，即使在频繁急刹、陡坡起步的工况下，也能保证动力传递的稳定性。从三维建模的角度来看，这款法兰的建模过程需要重点关注各个配合面的尺寸精度，尤其是传力凸台的轮廓度、定位孔的位置度、止口的配合公差，这些参数直接决定了零件加工完成后能否顺利装配、装配后能否稳定工作；建模时需要提前考虑加工工艺的可行性，比如凸台的根部圆角要匹配加工刀具的半径，避免出现无法加工的清角结构，减重孔的边缘要做倒角处理，减少应力集中的同时也避免加工后留下锋利毛边。不同于工业设备上的大尺寸法兰，这类应用在个人代步装备上的小型法兰，对重量、精度、安装便捷性的平衡要求更高，不能照搬工业法兰的厚重结构，也不能为了极致减重牺牲结构强度，需要在两者之间找到最优的平衡点，这款法兰的结构经过多轮实际滑行测试验证，在日常通勤、刷街甚至轻度冲坡的场景下，都能保持稳定的工作状态，不会出现连接松动、结构失效的问题。
