多工位集成式流体阀组装配练习结构

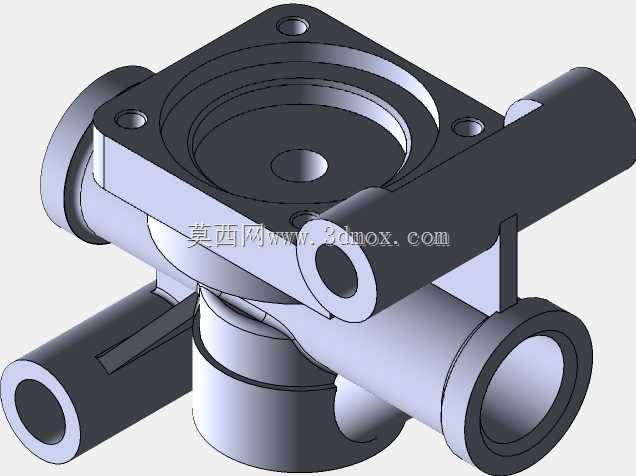

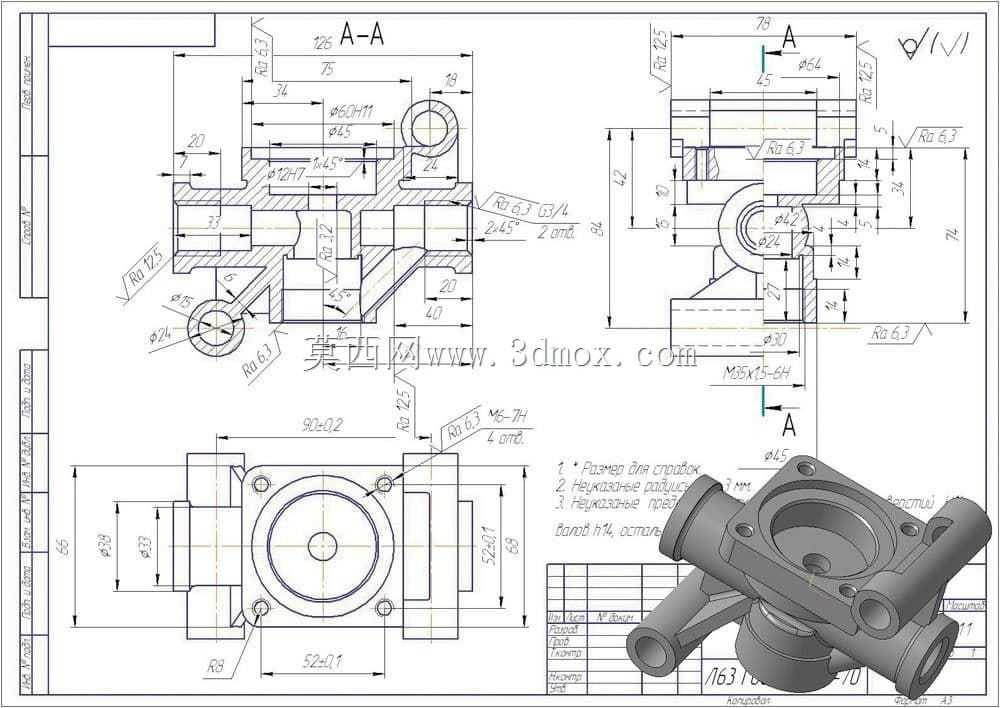

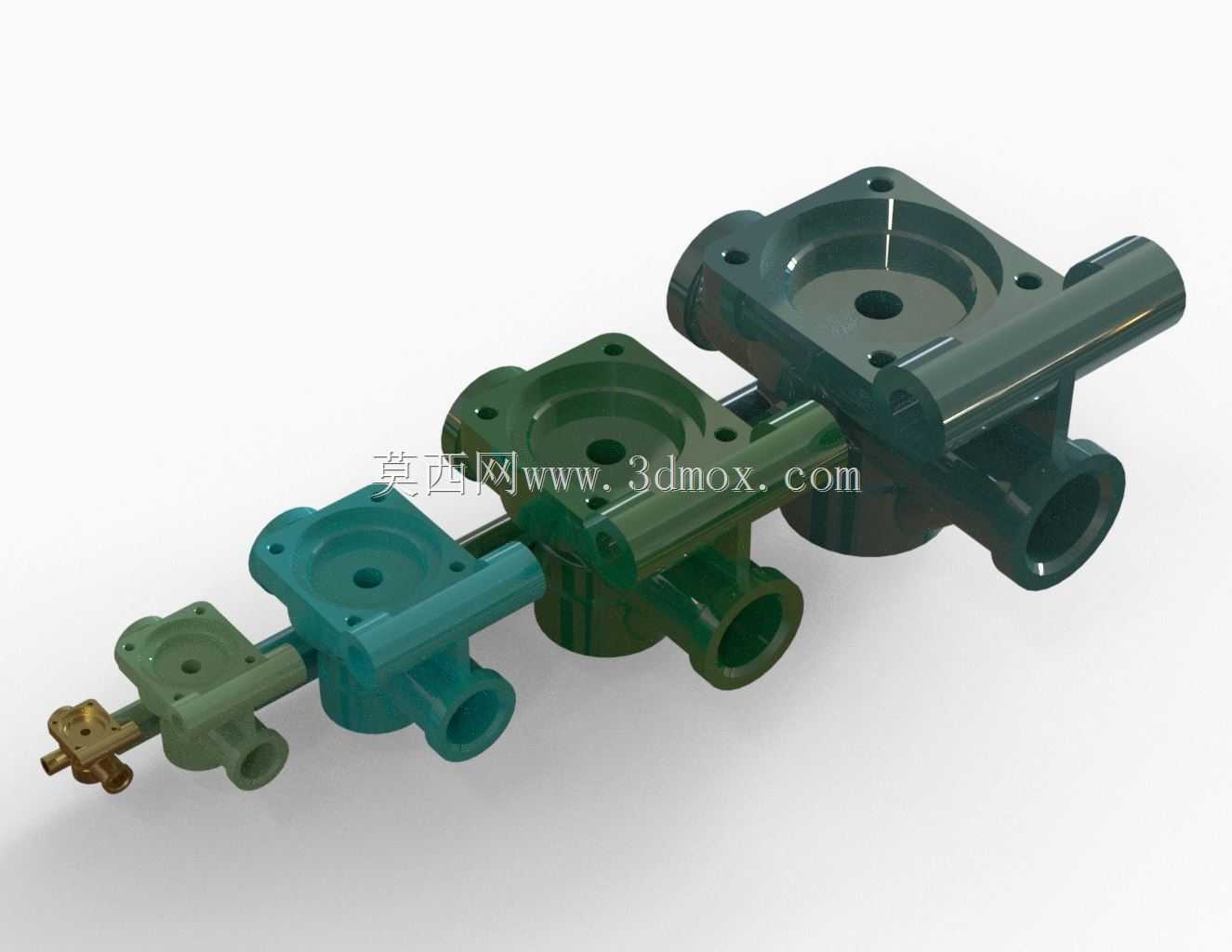

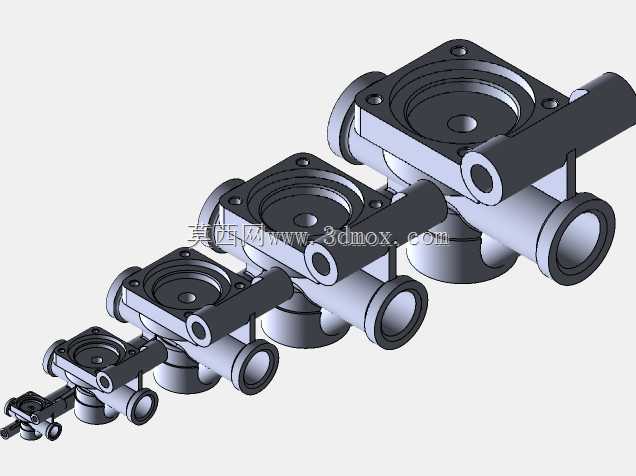

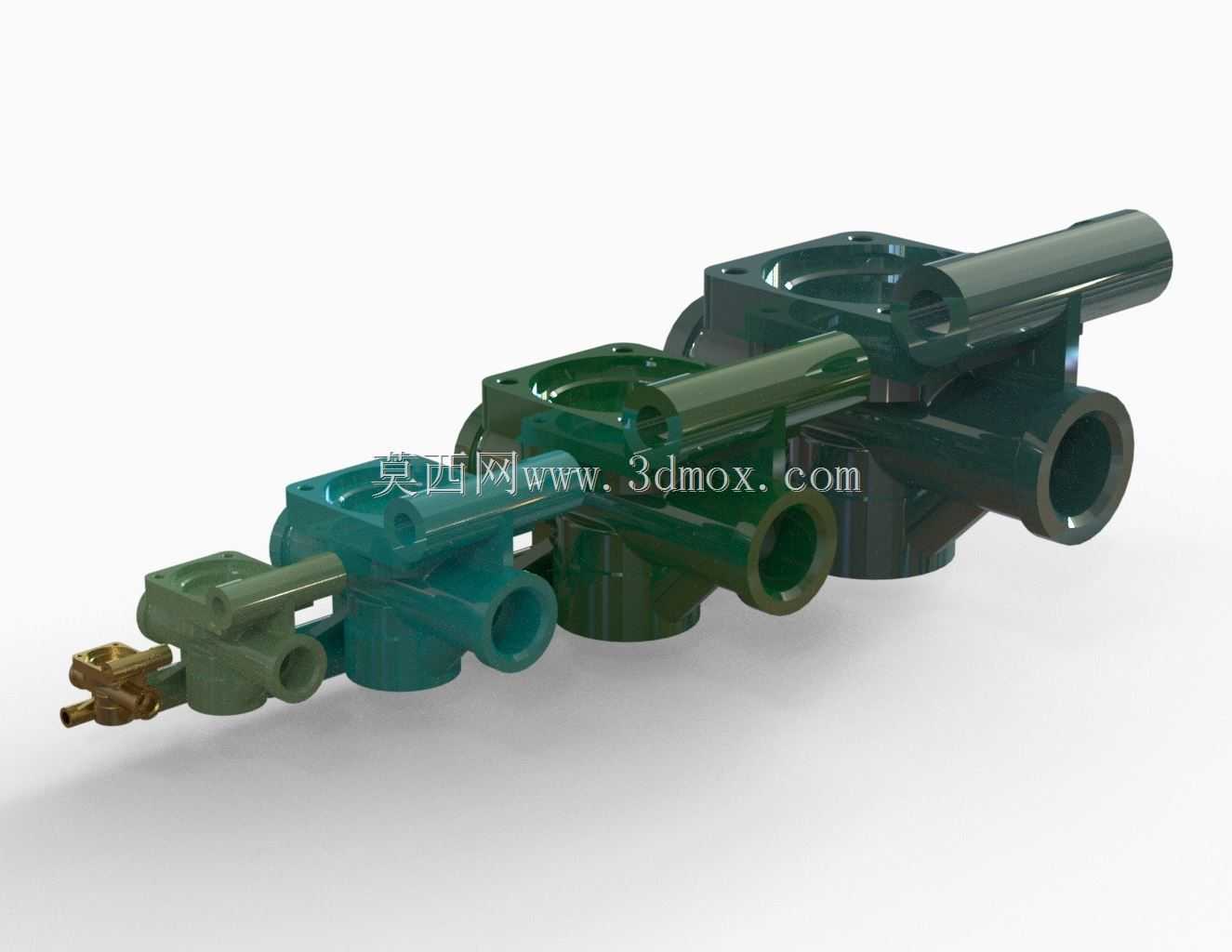

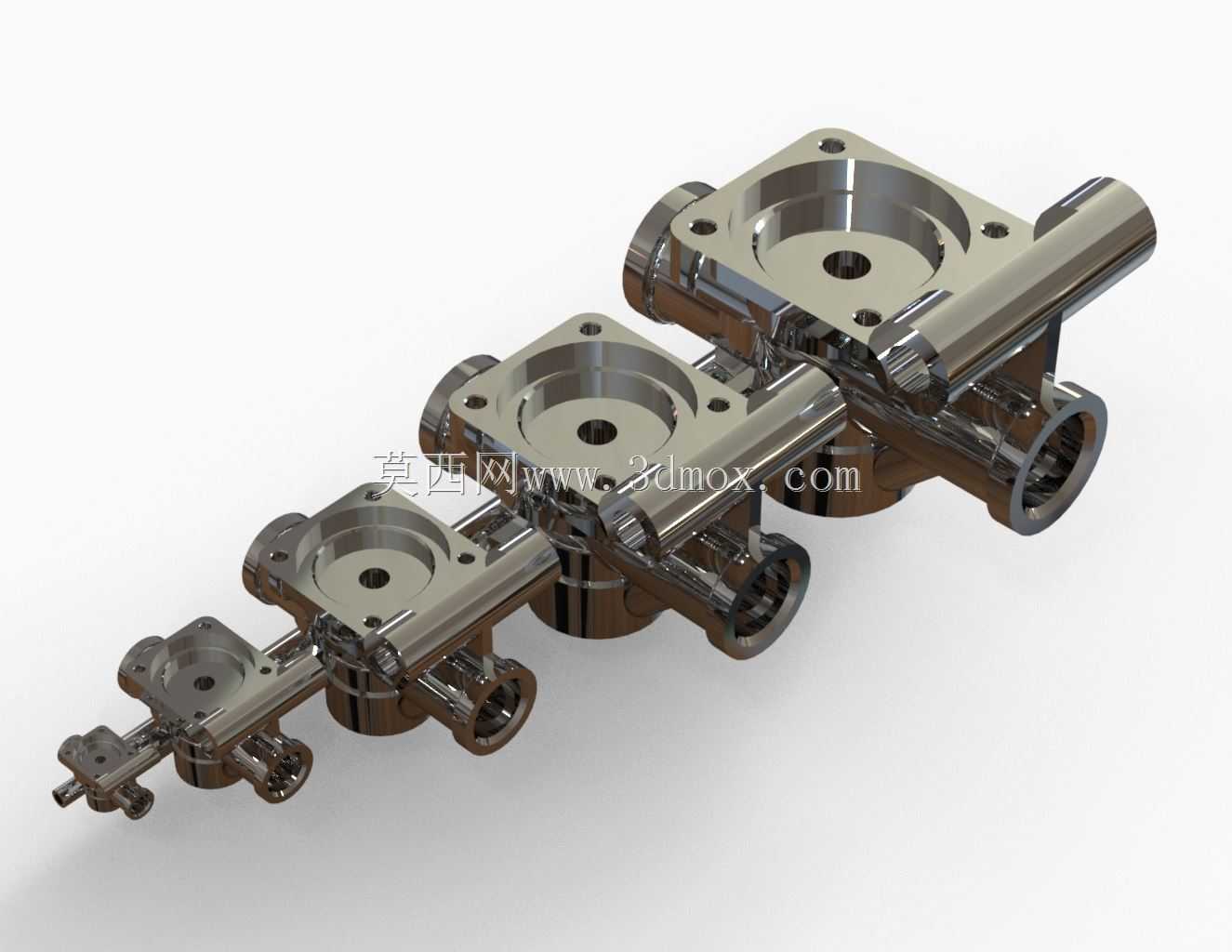

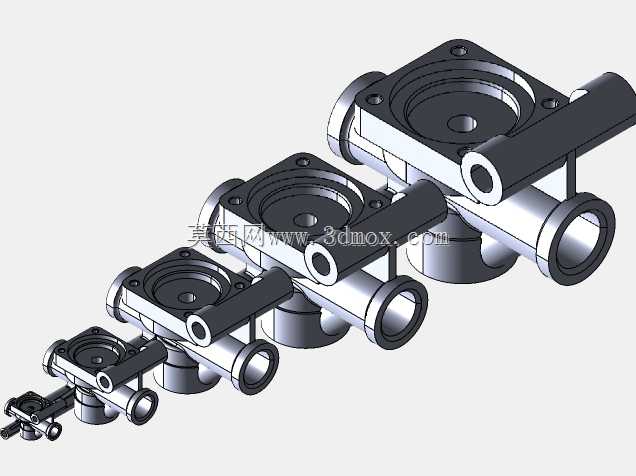

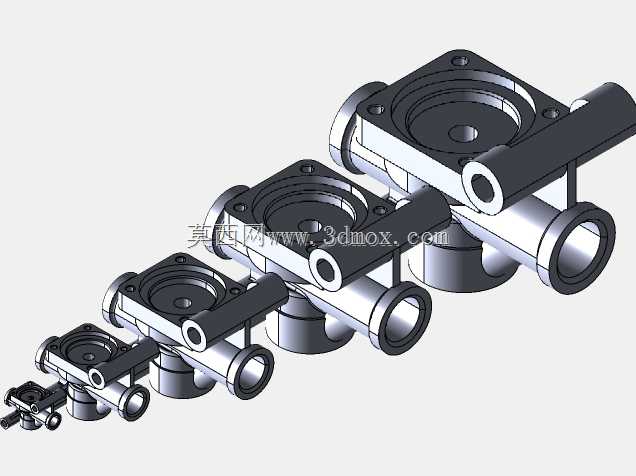

　　这套多工位集成式流体阀组结构，常见于中小型流体分配系统的实训与小流量工况应用场景，在实验室流体配比台、小型化工试剂分装设备、医用流体输送模组里都能看到同构型结构的实际落地，核心作用是在单根集成主管路上完成多路流体的通断控制、流向切换与接口扩展，避免多根独立管路排布带来的空间冗余、接头泄漏点过多的问题。从结构设计逻辑来看，整个组件采用同轴串联式布局，沿主通径杆轴方向依次排布四个规格逐次缩小的阀座单元，每个阀座单元都预留了垂直于主管路的侧接接口，可对应接入不同通径的流体支路，阀座与主杆的配合面采用台阶式止口定位，装配时无需额外调整同轴度，靠加工精度保证密封面的贴合度，这种设计能大幅降低装配环节的调校工作量，也方便后期单个阀座的拆卸维护，

　　不用拆解整个集成管路就能更换故障阀组单元。每个阀座单元的上部都设置了标准的法兰式安装面，四个安装孔呈矩形对称分布，可适配常规的电磁驱动头、手动旋钮或者气动执行器的安装尺寸，不需要额外做转接板，安装边界上，整个组件沿主杆轴向的总长度根据阀座数量成比例排布，相邻阀座的中心距预留了足够的执行器安装空间，不会出现相邻执行器干涉的情况，侧接接口的外伸长度统一控制在同一尺寸基准上，方便外接管路的整齐排布，底部的支撑凸台高度一致，可直接固定在安装基板上，不需要额外做支撑垫块。从功能特性上看，这种集成式结构相比独立阀件拼接的管路，流体在主管路内的压损更小，因为没有多次管路变向带来的流阻突变，每个支路的通径和对应阀座的规格匹配，

　　从大流量到小流量支路逐次缩径，能满足同一系统内不同流量需求的流体输送要求，阀座与主杆的密封采用径向密封槽结构，装配时放入对应规格的密封圈即可完成密封，不需要涂抹密封胶，后期拆解重装也不会有密封残留的问题。建模练习过程中，需要重点关注同轴串联结构的装配约束逻辑，主杆作为整个装配的基准件，所有阀座单元都要以主杆的轴线为装配基准，先完成轴向位置的约束，再锁定周向角度，保证所有侧接接口朝向同一方向，上部法兰安装面的孔位要和对应执行器的安装孔位做同轴校验，避免出现安装错位，相邻阀座的贴合面要设置合理的配合公差，既不能过松导致密封失效，也不能过紧导致装配困难。实际工程应用中，这类集成阀组的材质通常根据输送流体的属性选择，

　　输送普通水基流体可采用304不锈钢加工，输送腐蚀性试剂则采用PVDF或者哈氏合金材质，密封件根据流体温度和化学属性选择丁腈橡胶、氟橡胶或者全氟醚材质，安装时要注意主杆的水平度，避免长期受力不均导致阀座密封面偏磨，侧接管路接入时要做好支撑，避免管路重量全部作用在阀座接口上导致接口变形。这套结构的建模练习能帮助初学者掌握串联式装配的基准选择方法、法兰类零件的配合约束逻辑，以及流体类零部件设计中密封结构、安装空间预留的工程要点，理解集成化设计在减少零部件数量、降低装配难度、减少泄漏点上的实际优势，避免在后续设计中出现管路排布杂乱、安装干涉、维护空间不足的常见问题。
