工业用蓄电池翻转倒酸处理机架结构

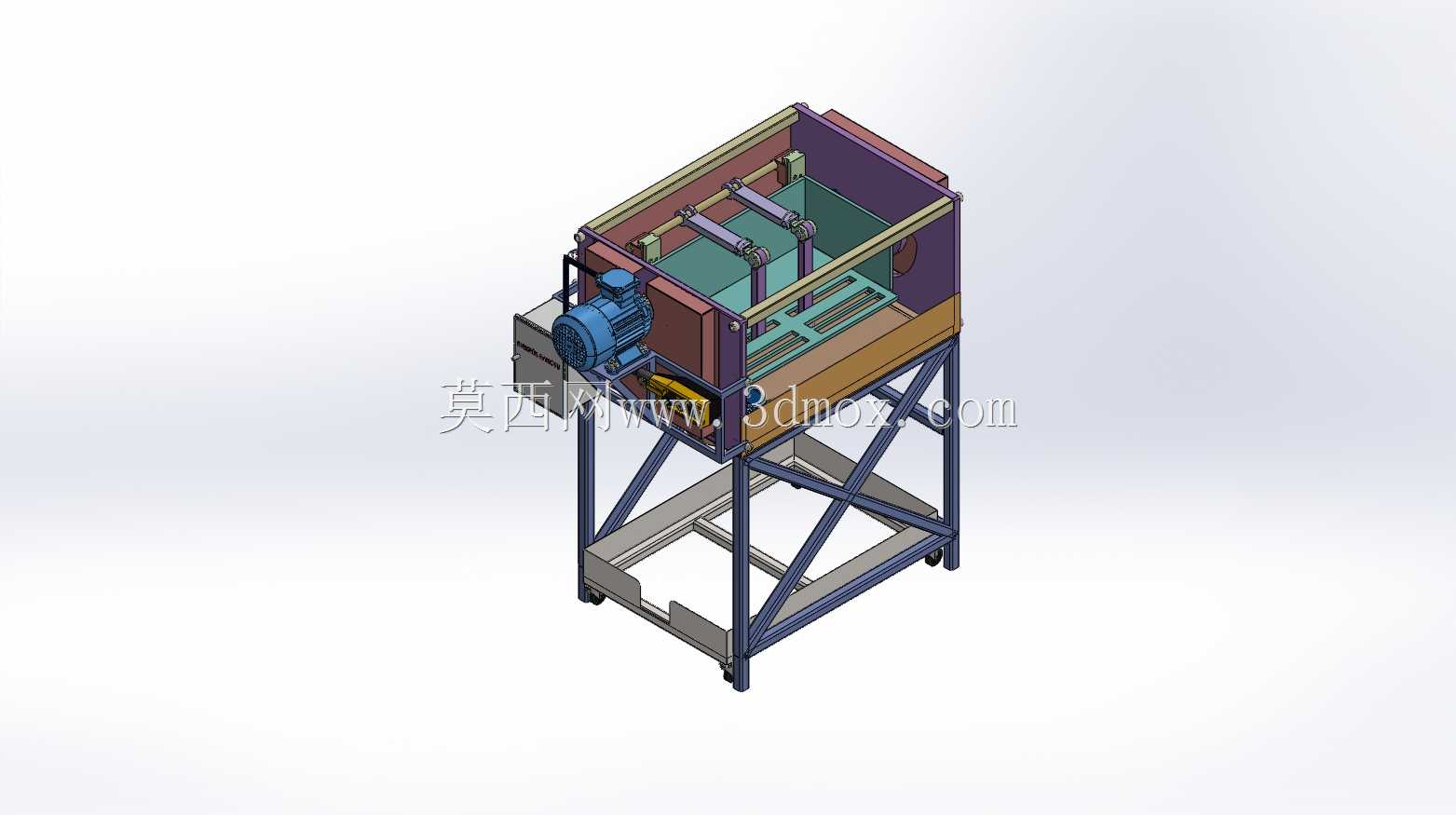

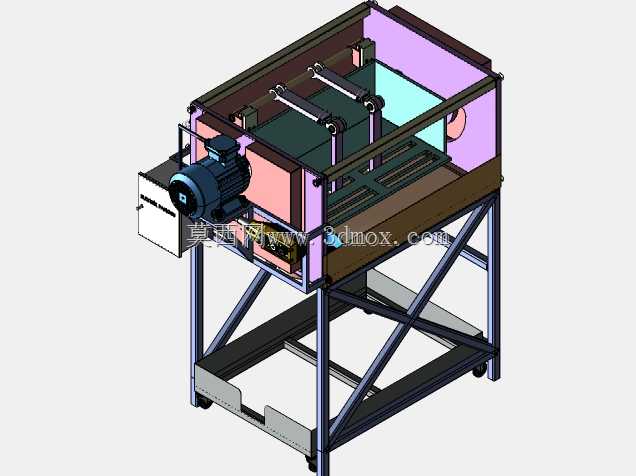

　　在铅酸蓄电池回收拆解、残酸处理的生产工段中，这类带减震支撑的蓄电池处理机架，主要承担废旧蓄电池的固定、翻转倒排残酸的作业功能，适配中小型蓄电池回收处理线的工位布局需求，解决人工倒酸过程中酸液飞溅、蓄电池固定不稳、作业震动过大带来的安全隐患。从结构设计逻辑来看，底部采用方管焊接的桁架式支撑框架，斜向加强筋的排布完全匹配设备满载作业时的受力路径，框架底部预留的脚轮安装位，既可以满足工位间短距离移位的需求，也可以替换为固定地脚实现工位永久固定，框架整体的高度设计匹配操作人员站立作业的人机工程尺寸，无需额外垫高操作平台即可完成蓄电池的装夹、翻转、残酸收集全流程操作。上部的作业腔体采用围板式结构，三面设置挡酸护板，

　　避免翻转过程中残酸飞溅到作业区域外，腔体内部设置可调式装夹位，可适配不同外形尺寸的铅酸蓄电池装夹固定，装夹组件采用绝缘耐酸材质制作，避免酸液腐蚀导致的装夹失效。侧部搭载的驱动单元通过链传动结构连接翻转主轴，可实现腔体0-120度范围内的平稳翻转，翻转过程的转速经过减速机构调校，避免转速过快导致酸液剧烈晃荡溅出，驱动单元的安装位设置了独立的减震垫，减少电机运行过程中产生的震动传递到主框架，降低作业过程的整体震动噪音。整套结构的安装边界控制在1.2米见方的占地范围内，不需要过大的作业空间即可部署，框架的支腿间距预留了标准残酸收集桶的放置空间，翻转到最大角度时，蓄电池的注液口位置刚好对准收集桶的进料口，

　　不需要额外导流结构即可实现残酸的自流收集。设计过程中针对减震性能做了专项优化，除了驱动单元的独立减震结构，框架与上部作业腔体的连接位置也设置了缓冲减震组件，可抵消翻转启停过程中产生的冲击载荷，避免长期冲击导致的焊接结构开焊、连接螺栓松动问题，提升设备长期运行的结构稳定性。腔体内部的承载底板采用镂空式设计，滴落在底板上的残酸可通过镂空槽流入下方的收集区域，不会在腔体内积留腐蚀结构件，所有与酸液可能接触的结构表面都做了耐酸涂层处理，适配蓄电池残酸处理的腐蚀作业环境。整套结构没有冗余的设计部件，所有受力构件的型材规格都经过载荷校核，满载100kg蓄电池的工况下，框架的形变量控制在0.5mm以内，完全满足长期重载作业的强度要求，同时兼顾了制造成本与作业实用性，既可以作为独立工位设备单独使用，也可以接入自动化蓄电池拆解线作为前道倒酸工位的配套结构使用，适配不同规模的蓄电池回收处理场景需求。
