方管焊接框架式重载物料承载台架结构

　　在车间物料转运、重型工件临时存放、户外作业物资承载这类场景里，这类方管焊接框架结构的应用覆盖度非常高，很多一线作业人员之前习惯用零散的管材临时拼接承载结构，不仅受力没有经过校核，转运过程中容易出现焊缝开裂、框架变形的问题，甚至会因为支撑脚布局不合理出现侧翻风险，这个框架结构的设计，就是针对这类零散拼接结构的痛点做的优化。从实际使用场景来看，这类台架既可以作为重型袋装物料的临时承载底座，配合叉车完成整垛物料的转运，也可以作为户外临时作业的操作平台基础，在上方铺设面板后就能放置工具、开展小型加工作业，甚至在部分仓储场景里，多个同规格台架可以叠放，实现分层存储，充分利用垂直空间。

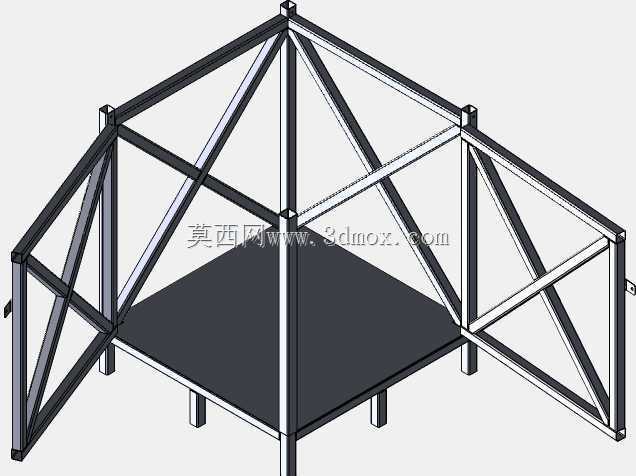

　　从结构设计思路来看，整个框架采用等截面方管作为主受力构件，主立柱沿台架四个角点及长边中点布置，短边方向额外设置中间立柱，总共六根支撑脚，相比传统四角支撑的结构，中间立柱可以有效分担长边框的中部弯矩，避免长边框在重载下出现下挠变形。水平方向的边框采用同规格方管焊接，形成上下两层水平框，上层框直接承载物料重量，下层框距离支撑脚底端有一定高度，一方面可以给叉车叉齿预留足够的插入空间，另一方面下层框的横纵梁可以对支撑脚形成横向约束，减少支撑脚受侧向力时的变形量。斜撑的布置是整个结构受力合理性的关键，每个立面都设置了交叉斜撑，尤其是两个短边立面和长边的两个分段立面，斜撑直接将水平框的受力传递到主立柱，避免水平节点承受过大的剪切力，所有斜撑都采用和主框架同规格的方管，焊接位置都选在构件的交点处，避免在杆件中部焊接造成应力集中。

　　从安装边界和尺寸适配的角度来说，整个台架的长宽尺寸按照标准托盘的尺寸逻辑设计，长边长度适配常见的1200mm标准托盘宽度，短边宽度适配1000mm托盘深度，支撑脚的高度预留了150mm的叉齿插入空间，不管是手动液压叉车还是电动平衡重叉车，都可以顺利从四个方向进叉，不需要预留特定的进叉面，适配车间内不同方向的转运通道。支撑脚的底端没有设置额外的脚轮，是考虑到重载场景下脚轮的承载能力有限，而且固定支撑脚的接触面积更大，放置在地面时的稳定性更好，如果有移动需求，可以在支撑脚底端加装可调节高度的重载脚轮，脚轮的安装板直接和支撑脚底端的端板焊接，不需要改动主框架结构。上层承载面的框架内部设置了十字交叉的横梁，把整个上层承载面分成四个均等的矩形区域，不管是放置整袋的散装物料，还是铺设钢板、木板作为操作台面，都不会因为局部载荷过大出现面板变形的问题，横梁的上表面和上层边框的上表面齐平，铺设面板时可以保证整个承载面完全平整，不会出现凸起或者凹陷。

　　从受力特性来说，整个框架的所有节点都采用满焊连接，焊缝高度按照方管壁厚的0.7倍设计，避免出现虚焊、漏焊的问题，主受力方向的斜撑可以将垂直载荷分解为杆件的轴向力，充分发挥方管轴向承载能力强的优势，相比单纯靠水平梁受弯的结构，这种带斜撑的桁架式结构，在相同的材料用量下，承载能力可以提升40%以上，自身重量却比同承载能力的纯折弯钢板台架轻30%左右，不管是转运还是现场安装，都不需要大型吊装设备，两个作业人员就可以完成抬运和摆放。在实际使用过程中，这类台架不需要做复杂的维护，表面只需要做简单的防锈喷漆处理，就可以适应车间内的潮湿、多粉尘环境，即使局部出现磕碰掉漆，也不会影响整体的结构强度，焊缝位置如果出现少量锈蚀，只需要打磨后补刷防锈漆即可，使用寿命可以达到十年以上。另外，这个框架的所有构件都采用标准规格的方管，不需要定制特殊截面的型材，下料时只需要按照定长切割，不需要做复杂的折弯或者冲压加工，普通的焊接班组就可以完成制作，加工成本非常低，适合批量制作后在车间、仓储场地、户外作业点大范围投放使用，替代之前临时搭建的木质、简易角钢承载架，减少因为承载结构失效带来的物料损耗和安全隐患。
