多接口集成式机械传动连接壳体结构

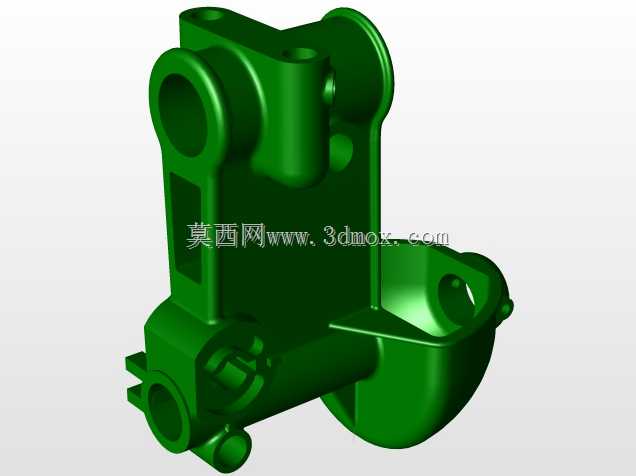

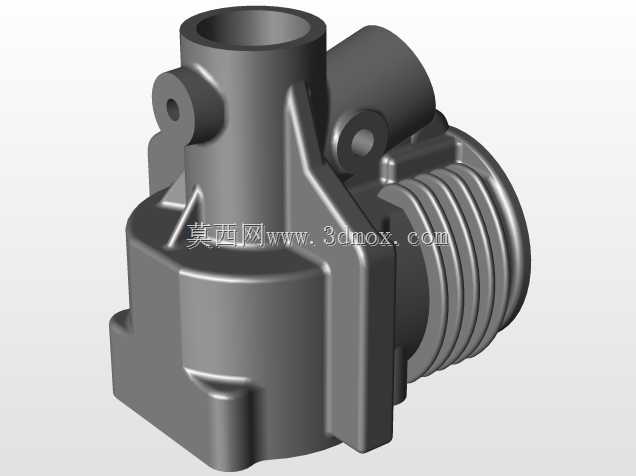

　　在中小型机动设备的传动链路布局里，这类集成式连接壳体往往是衔接动力输入、执行端输出以及附属功能模块的核心承载构件，日常多见于小型内燃动力机具、便携作业设备的动力区段，既要承担传动副的定位支撑，还要兼顾附属油路、操作连杆的安装固定，对空间利用率的要求远高于常规分体式轴承座。从结构布局来看，整个壳体采用一体化铸造成型后做机加工的工艺路线，主体立板作为核心承载基准，上下分布的同轴通孔是主传动轴的安装位，孔位内侧预留了轴承安装台阶与密封件卡槽，能同时满足深沟球轴承与滚针轴承的装配需求，适配不同转速区段的轴系支撑。立板一侧延伸出的半圆包容腔，是为传动终端的摆动执行件预留的运动空间，腔体内壁做了弧度避让，避免执行件往复摆动时与壳体发生运动干涉，

　　腔壁上预留的斜向小孔是润滑油路的通油孔，能直接将壳体主油道的润滑油引导至摆动副摩擦面，无需额外布设外置油管，减少了管路泄漏的风险点。立板另一侧的凸台结构集成了两个平行的铰接孔位，用于连接操作连杆或者锁止机构，孔位的同轴度公差控制在0.02mm以内，保证连杆摆动时无卡滞，凸台根部做了R3的圆角过渡，降低应力集中系数，应对设备作业时的交变冲击载荷。壳体底部的伸出轴套结构是辅助动力输出的接口，内孔做了键槽加工，能通过平键传递扭矩，轴套端面预留了端盖安装的螺纹孔，方便后期维护时拆解密封件更换润滑脂。从安装边界来看，壳体背部的平面是整机安装基准面，上面分布的四个沉头孔用于将壳体固定在设备主机架上，沉头孔的深度做了精确控制，

　　保证固定螺栓拧紧后端面不突出，不会与周边运动部件发生刮擦；整个壳体的外形轮廓在三维建模时做了多处减重处理，非承载区域的壁厚控制在4mm，承载孔位周边的壁厚加厚至8mm，在保证整体刚度满足1.5倍额定载荷冲击要求的前提下，尽可能降低构件自重，适配便携类机动设备的轻量化设计需求。建模过程中需要重点关注各孔位的位置度公差，尤其是主传动轴孔与底部输出轴孔的中心距，直接影响传动齿轮的啮合侧隙，中心距偏差过大会导致齿轮传动噪音增大、齿面磨损加快；铰接孔与主孔位的平行度误差则会影响操作机构的传动效率，平行度超差时会出现操作力增大、连杆别劲的问题。另外壳体上的所有棱边除了特意预留的安装定位边之外，都做了R1的倒角处理，既避免铸造时出现应力裂纹，

　　也能防止装配过程中锐边划伤操作人员。这类集成式壳体相比传统分体拼装的支撑结构，减少了3个连接密封面，大幅降低了润滑油泄漏的概率，同时省去了多个连接件的装配工序，能有效缩短整机的装配工时，在小型园林作业机具、便携机动工具、小型农用传动设备上都有广泛的适配场景，设计时可以根据具体的传动参数调整各孔位的直径与中心距，不需要大幅改动整体外形结构就能适配不同功率等级的动力配置。
