带防滑凸点半圆弧安装基座结构件

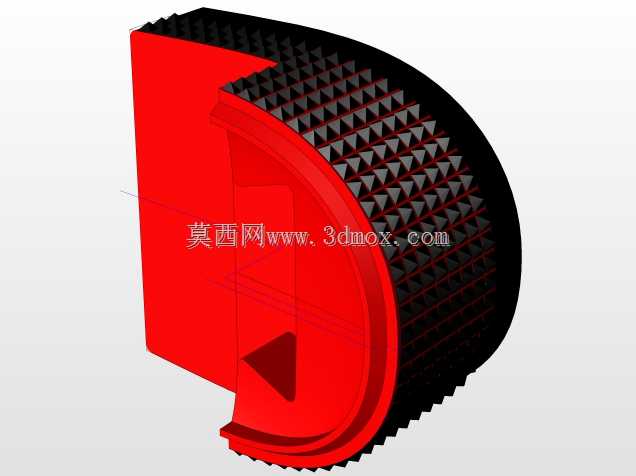

　　做了十几年机械结构设计，碰到过不少需要兼顾安装稳定性与外侧防滑握持需求的回转类配套基座，这次拆解建模的这款半圆弧结构件，刚好踩中了这类零件的几个核心设计痛点。先从实际应用场景说起，这类带外侧点阵凸点的半环基座，大多用在需要手动微调回转位置的中小型设备上，比如实验室小型回转工作台的角度锁紧基座、手持式打磨设备的辅助定位抱环、或是轻工包装设备上的导辊可调支撑座——这类场景的共性是，零件既要承担径向的支撑载荷，又需要操作人员能徒手转动调整位置，调整到位后通过法兰面的螺丝锁死，不需要额外的扳手工具，能大幅提升现场调试的效率。

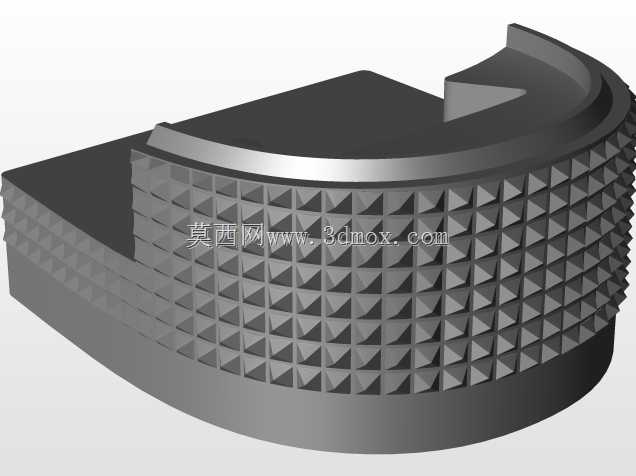

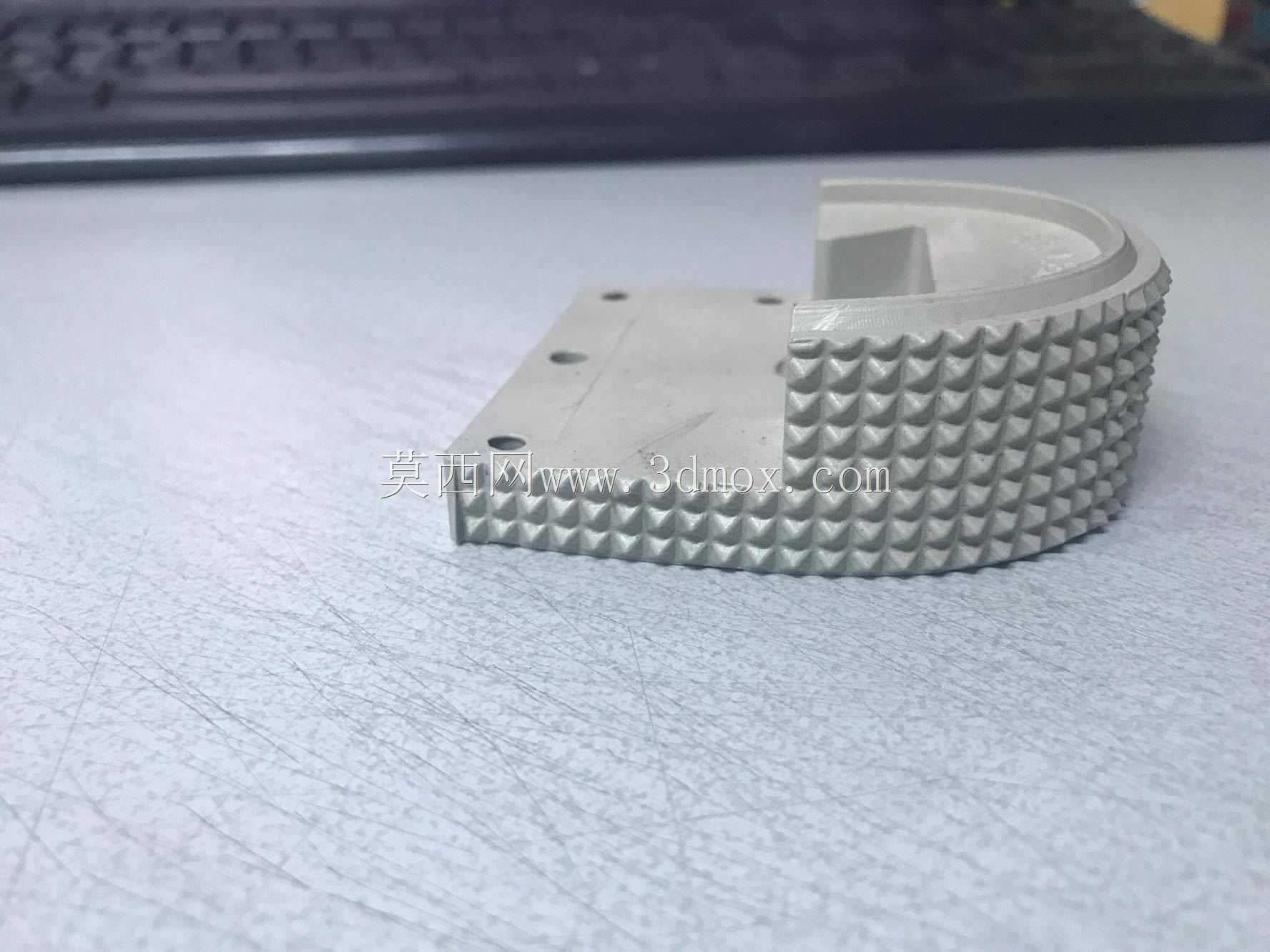

　　再看功能特性的设计逻辑，外侧的金字塔形凸点不是随便排布的装饰纹理，每一个凸点的凸起高度控制在1.2mm，凸点之间的中心距是3mm，这个参数是经过反复验证的：太矮的话徒手拧的时候摩擦力不够，手上沾点切削液或者包装材料的碎屑就容易打滑；太高的话一是注塑或者机加工的时候脱模难度陡增，二是凸点根部容易出现应力集中，频繁调整的话会出现崩边。半圆弧的内径是按照配套的回转件外径做的H7公差配合，内壁做了0.05mm的微倒角，装配的时候不会刮伤配套轴件的表面镀层，也能避免过盈装配时出现卡滞。

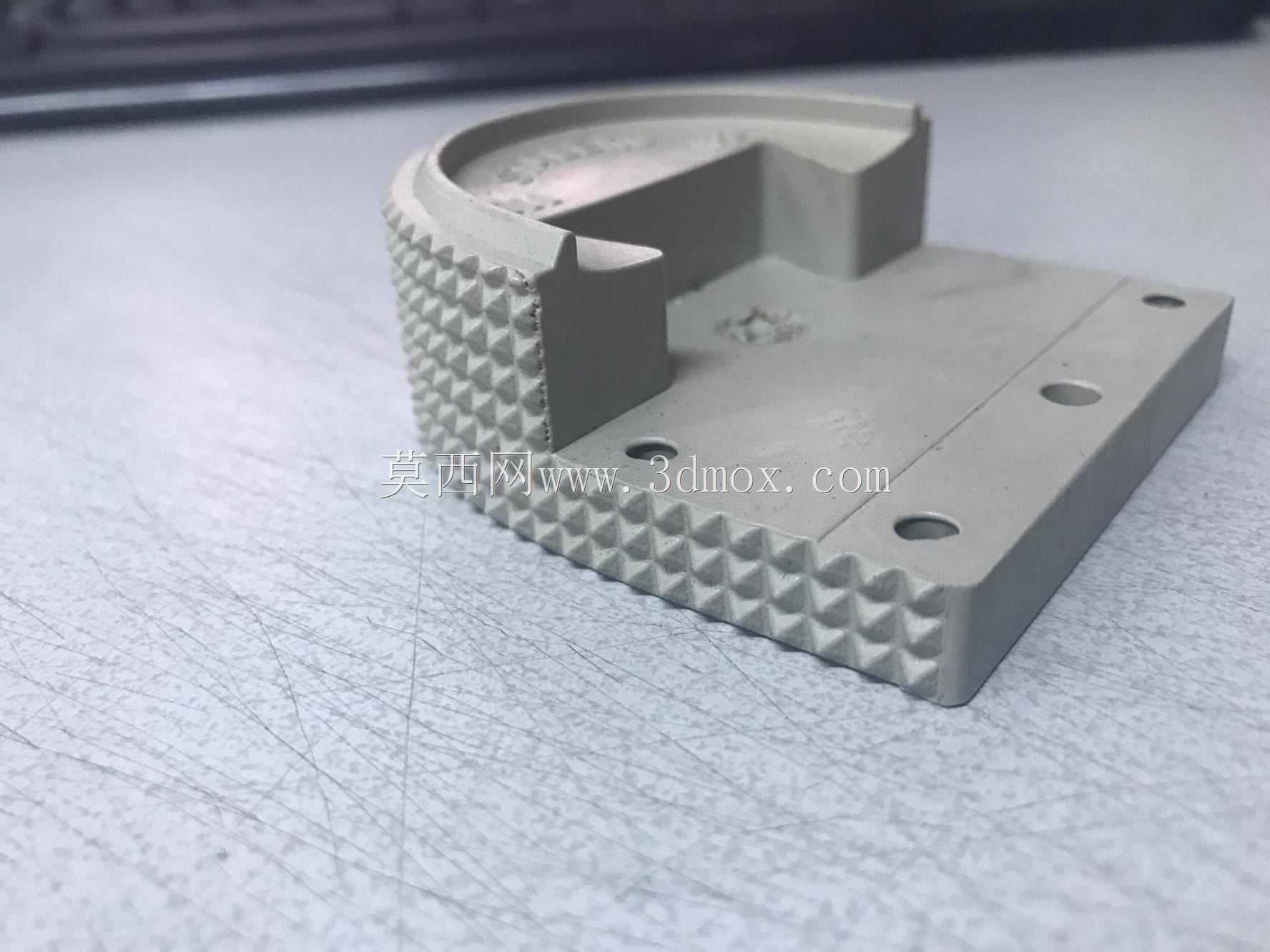

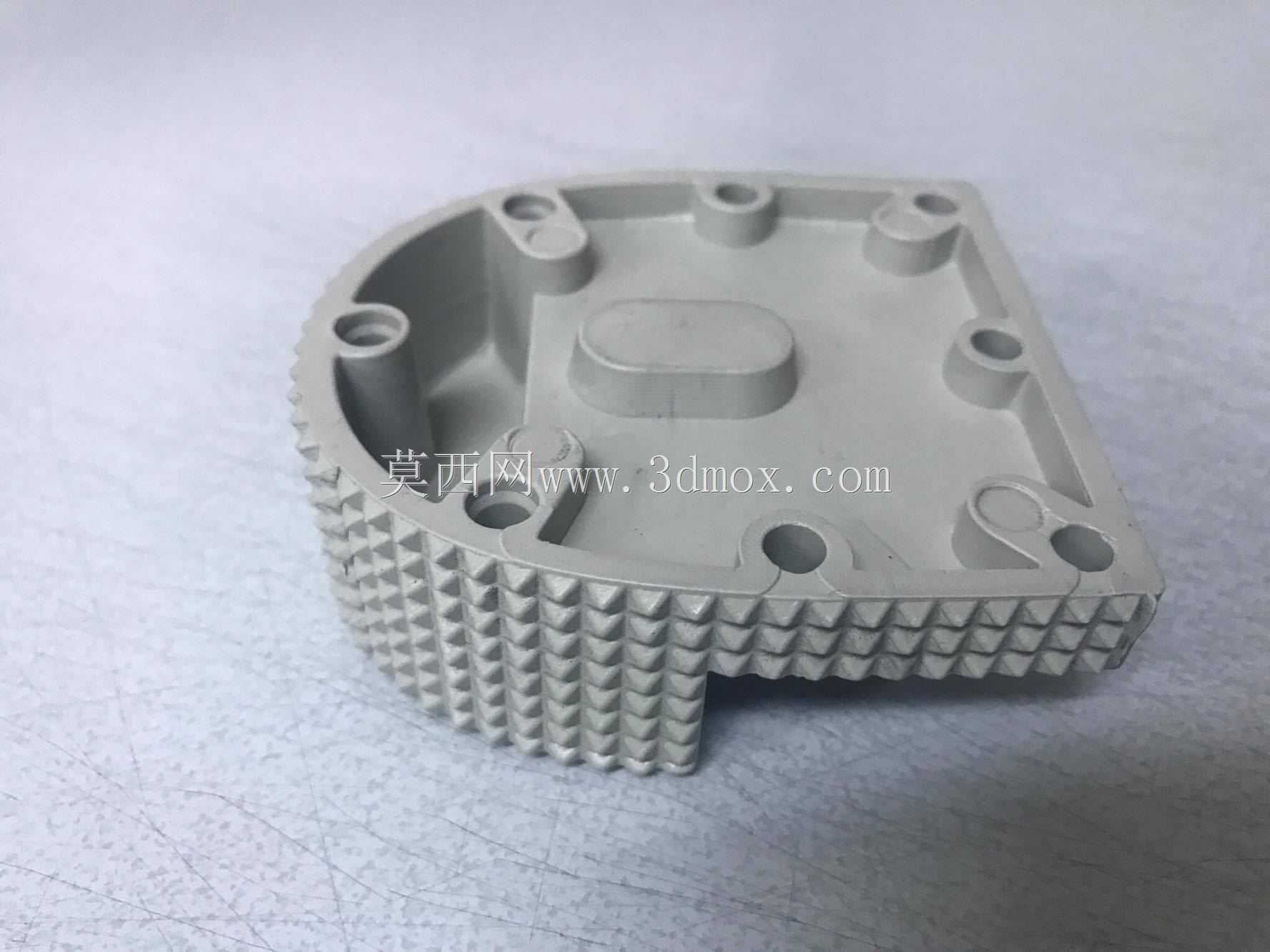

　　安装边界的设计也藏了不少细节，法兰安装面上的四个沉孔是均匀排布在半环的直边侧，沉孔的深度刚好能把M4内六角螺丝的头部完全埋入，不会突出安装面影响其他零件的排布；沉孔的位置度公差控制在0.1mm以内，保证和安装板上的螺纹孔对位的时候不需要反复撬拨调整。半环的轴向宽度是32mm，这个尺寸是平衡了支撑刚性和安装空间的结果：如果做太窄，支撑的时候径向受力容易出现偏摆，配套的回转件转动的时候会有跳动；做太宽的话会占用过多的轴向安装空间，对于排布紧凑的轻工设备来说，每1mm的轴向空间都要精打细算。

　　设计思路上没有追求复杂的曲面造型，所有的圆角都控制在R0.5到R2之间，没有过小的清角，不管是用CNC加工铝件原型，还是开模做ABS或者POM材质的量产件，加工工艺性都很好。半环的壁厚是均匀的4mm，注塑的时候不会出现缩痕，机加工的时候也不会因为壁厚不均出现装夹变形。凸点的排布是沿着半环的圆周方向和轴向方向等距阵列，没有做渐变或者其他花哨的排布，一方面是加工的时候编程更简单，另一方面均匀的凸点能保证各个角度握持的时候摩擦力一致，不会出现某个位置好拧某个位置滑手的情况。

　　实际选型的时候要注意，这款基座适合的径向载荷不超过500N，适合轻载的手动调整场景，如果是重载的传动部位，还是要选用带键槽的整体式轴承座，不能用这种半开式的可调结构。安装的时候法兰面要贴紧安装基准面，四个螺丝要对角逐步拧紧，不要一次性把某一个螺丝拧死，避免半环出现形变导致内圆失圆，卡滞配套的回转件。另外外侧的凸点如果是用在经常接触油污的场景，可以选择POM材质的版本，比ABS的耐油性更好，长时间使用也不会出现凸点磨损变光滑的问题。

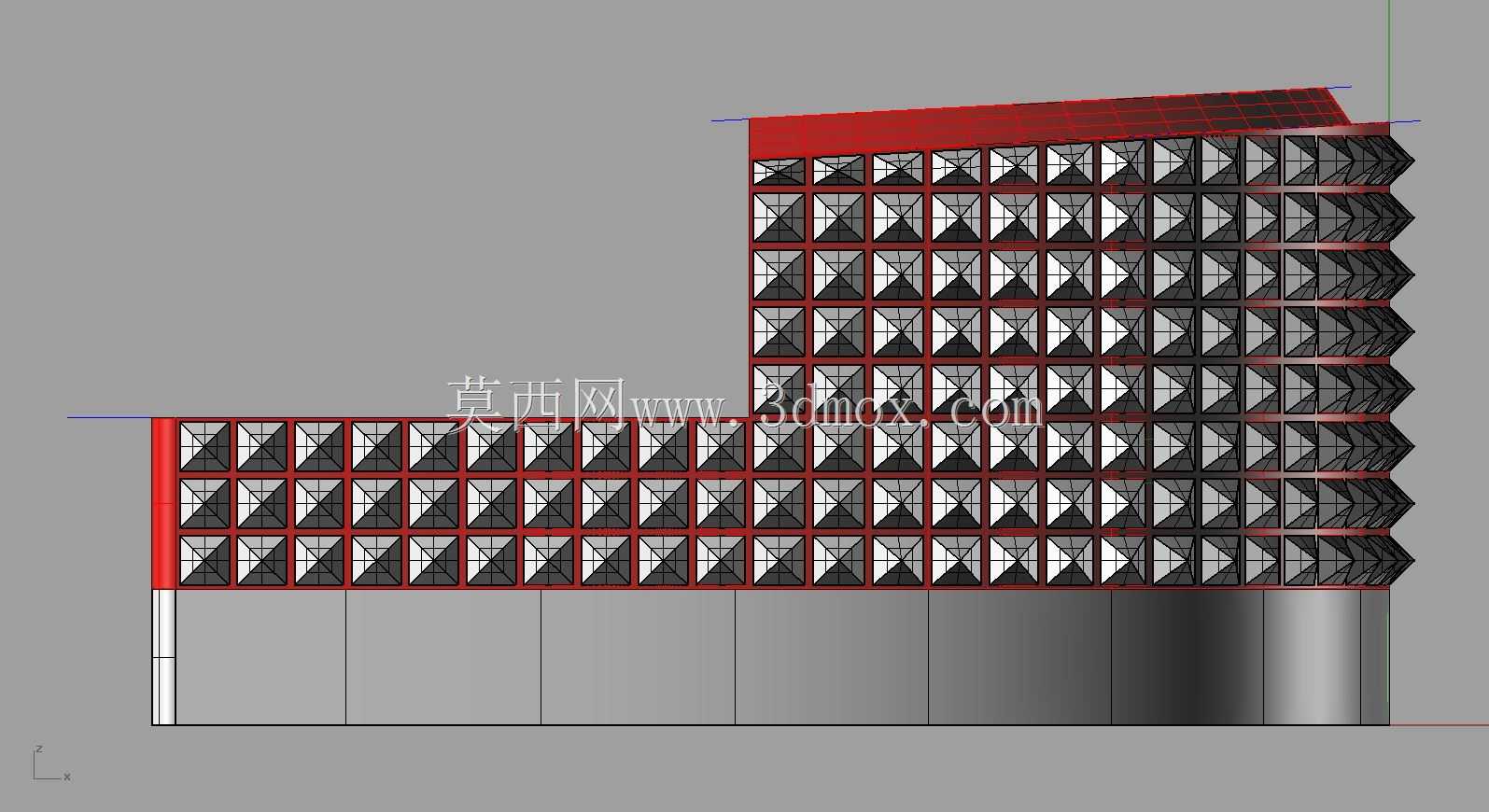

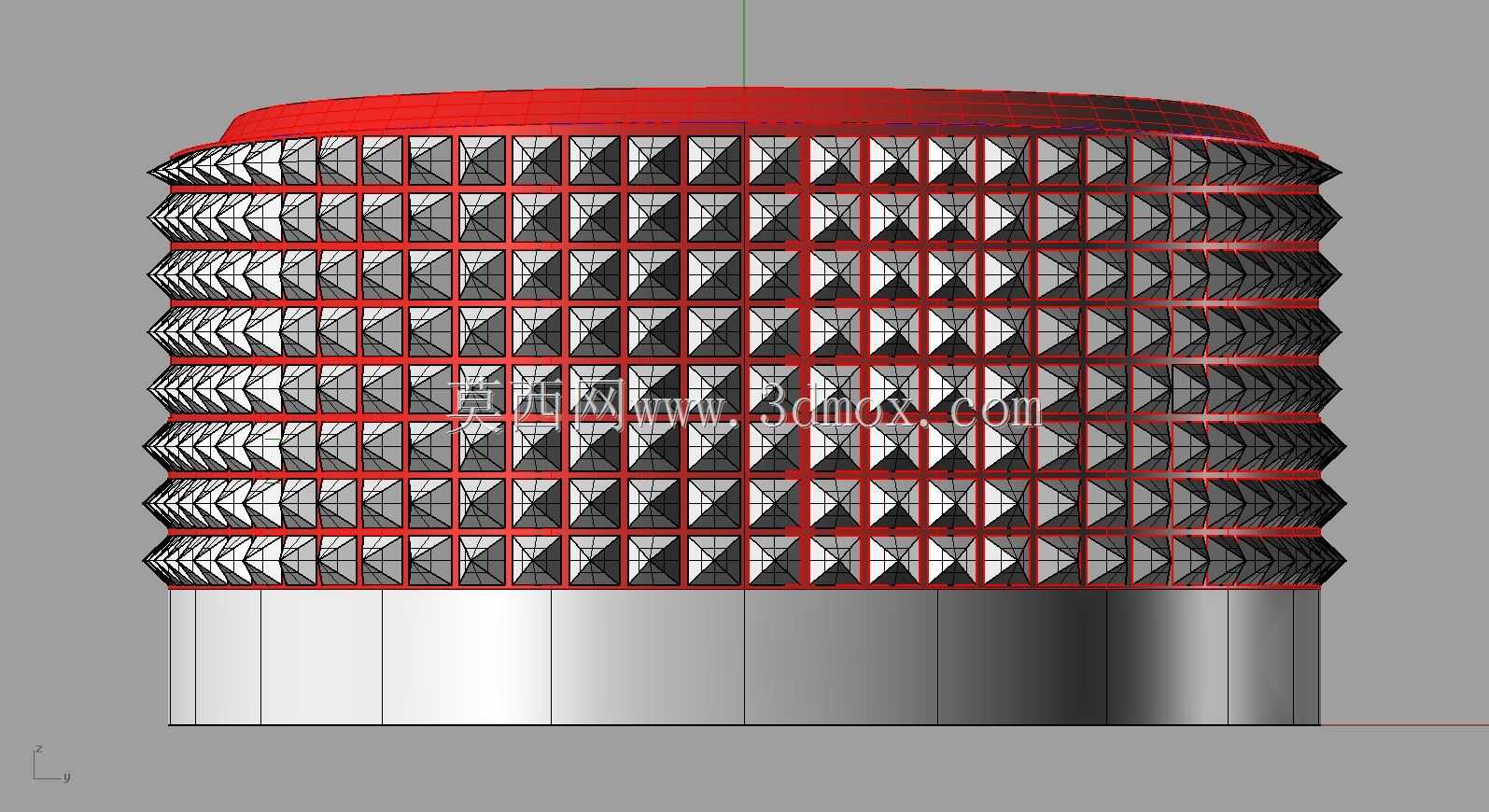

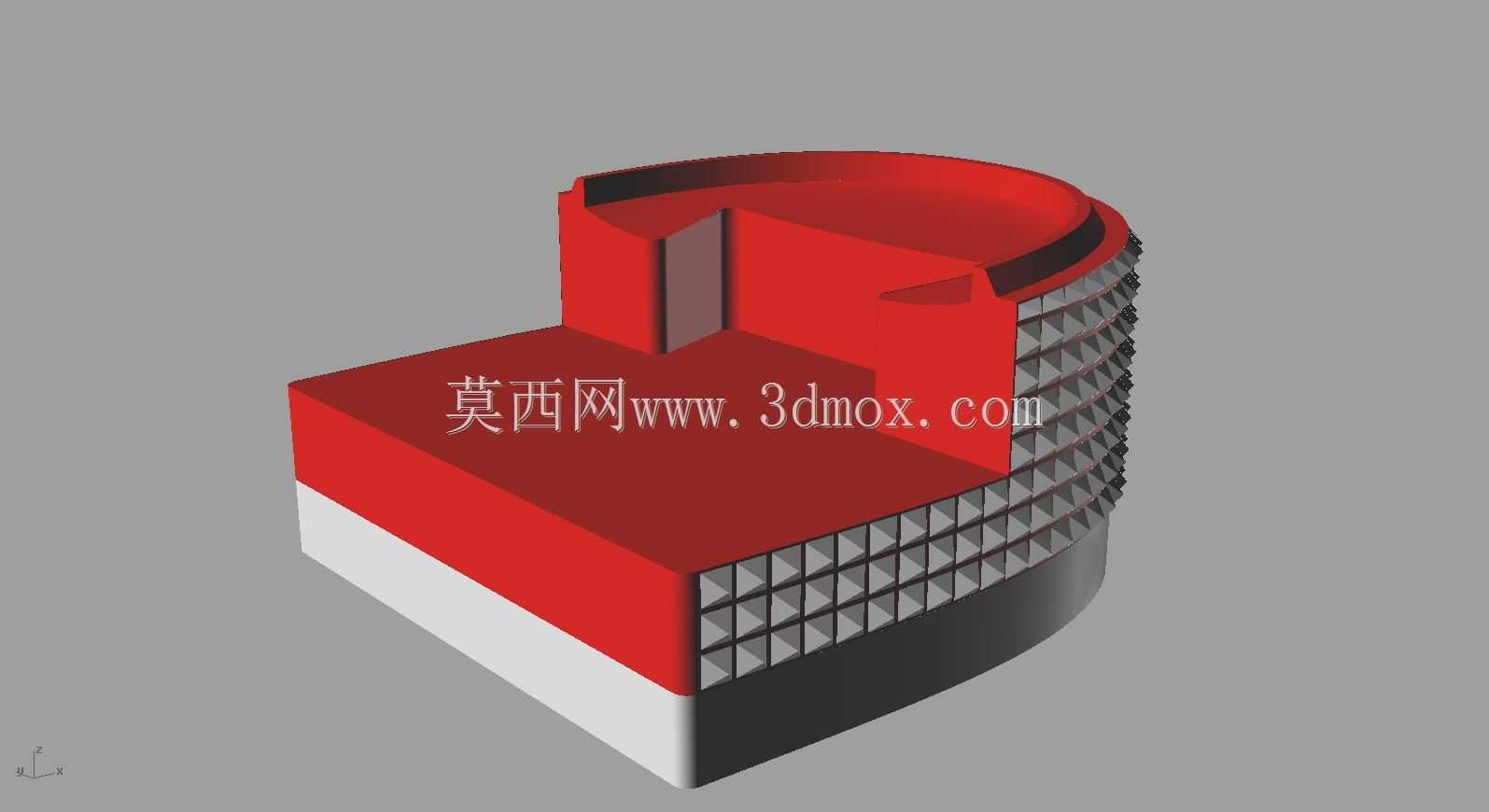

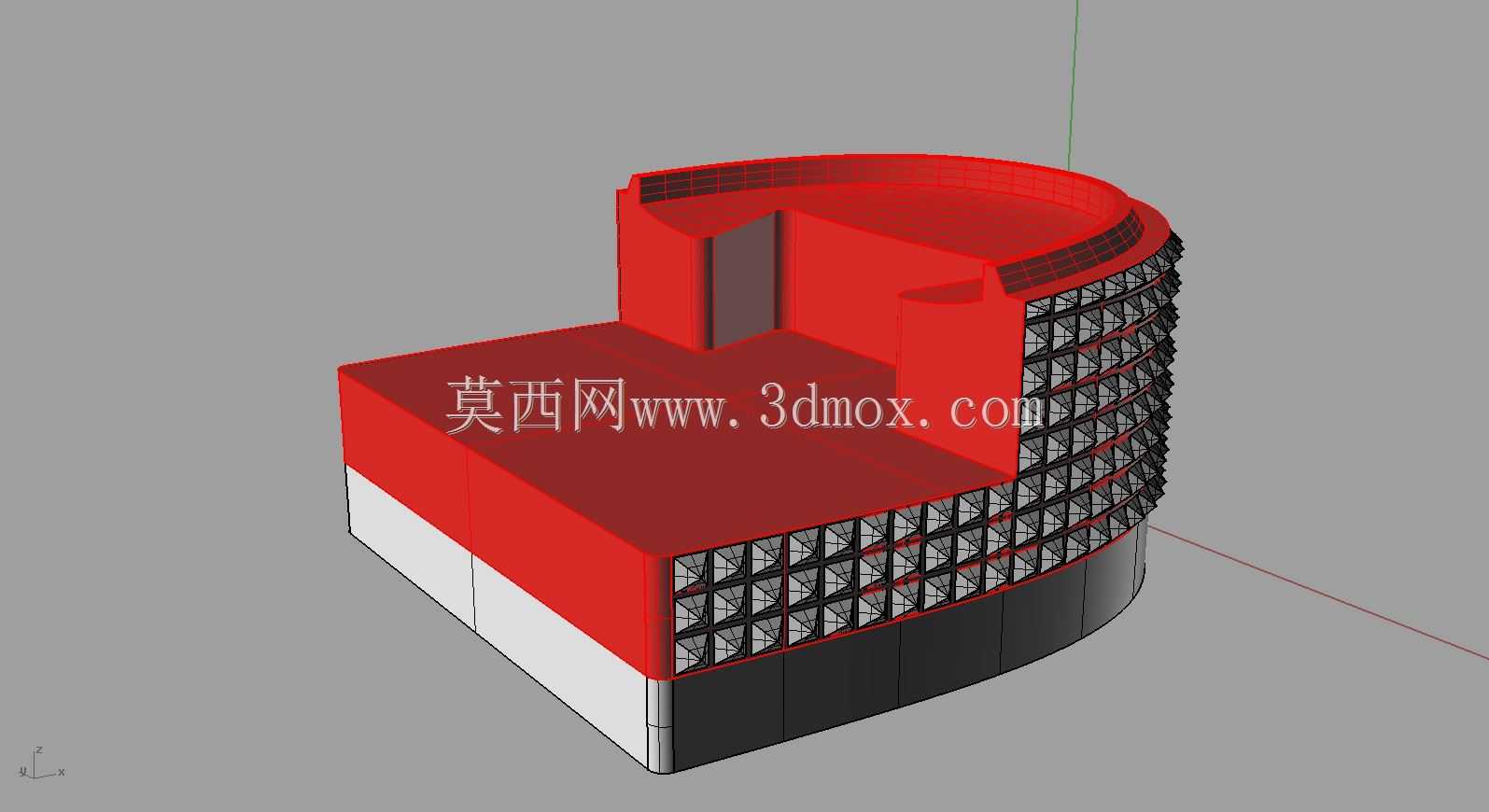

　　从建模的角度来说，这个零件的难点在于凸点的阵列要贴合半环的外圆柱面，不能出现凸点根部和曲面脱节的情况，每个凸点的拔模角度做了1.5度，开模的时候能顺利脱模，不需要做复杂的行位结构。内壁和法兰面的衔接处做了R1的圆角过渡，能减少应力集中，在频繁拆装或者受冲击载荷的时候，不会在衔接处出现断裂。很多新手做这类结构的时候容易忽略沉孔的深度和螺丝头的尺寸匹配，要么沉孔太浅螺丝头突出，要么沉孔太深把法兰面打穿，这个模型里的沉孔尺寸是严格按照M4螺丝的头部尺寸做的，螺丝拧到底之后头部和法兰面齐平，不会有突出或者凹陷过多的问题。
