轴系支撑用可打印通用安装支架结构

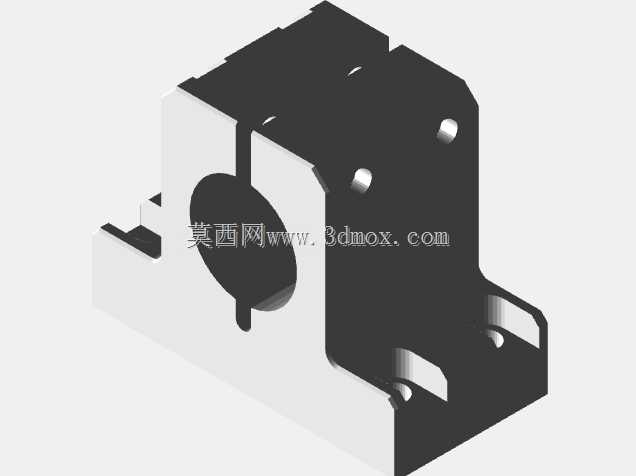

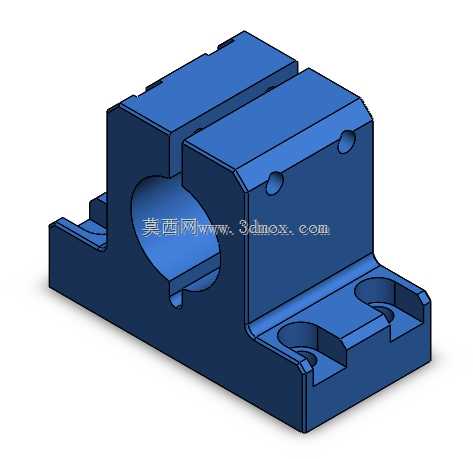

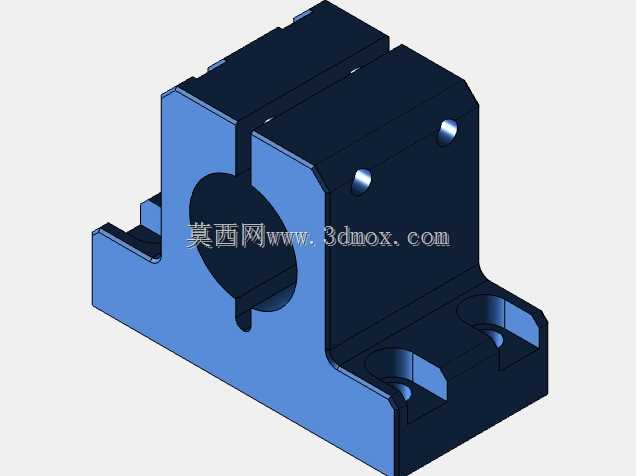

　　在各类轻工输送设备、小型实验台架、桌面级自动化模组的轴系布设环节中，这类轴支撑支架是承担径向载荷、约束轴系径向跳动的核心基础零件，区别于一体式铸造成型的重型轴承座，这类支架更适配小载荷、安装空间紧凑、需要快速调整轴系高度的应用场景，常见于3D打印设备的光轴导向支撑、小型传送带的从动辊固定、桌面级检测设备的转轴定位等工况中。从结构设计逻辑来看，该支架采用分体式夹持锁紧结构，主体支撑块上开设贯通的轴安装孔，孔侧设计开缝式锁紧槽，通过螺栓收紧开缝即可抱紧穿入孔内的光轴，这种设计无需在轴上加工定位台阶或者键槽，能大幅降低配套轴类零件的加工成本，同时支持轴在孔内做轴向位置微调，适配不同安装间距的轴系布局需求。支架底部设计带安装孔的延展法兰边，

　　法兰边与主体支撑块之间做了加强筋过渡，避免安装锁紧时主体出现形变，底部的安装孔采用沉头设计，可容纳内六角圆柱头螺栓的头部，保证安装后支架底面与安装基面完全贴合，不会出现螺栓头部凸起导致的安装倾斜问题。从安装边界尺寸来看，支架的轴孔中心到底面的高度经过标准化适配，可匹配市面上常用的20mm、30mm、40mm规格铝型材的安装槽位，法兰边上的安装孔间距与铝型材的槽距完全对应，无需额外加工转接板即可直接固定在型材架上，大幅缩短现场装配的调整周期。支架的侧面预留了两个螺纹安装孔，可用于安装限位开关触发片、传感器支架等附属配件，无需在支架主体上额外钻孔攻丝，避免破坏主体结构强度。在受力特性上，该支架的主体壁厚经过载荷校核，

　　当轴孔内穿入对应直径的光轴时，可承受不低于500N的径向载荷，完全覆盖小型自动化设备、实验装置的轴系载荷需求，开缝锁紧结构的抱紧力经过测算，在锁紧螺栓达到额定拧紧力矩时，轴与孔之间的静摩擦力可抵抗200N的轴向窜动力，不会出现轴在运行过程中滑移移位的问题。设计过程中特意对所有棱边做了倒角处理，既避免装配过程中锐边划伤操作人员，也能消除3D打印或者机加工过程中产生的应力集中点，提升零件的长期使用稳定性。支架的整体外形采用方正化设计，没有多余的曲面结构，无论是采用FDM3D打印制作小批量样机，还是采用铝合金铣削制作批量量产零件，都能降低加工难度，减少材料损耗，打印制作时无需添加过多支撑结构，打印完成后仅需简单去除毛刺即可投入使用，

　　机加工时可采用方料一次装夹完成大部分面的加工，有效控制加工成本。在实际装配场景中，这类支架通常成对使用，分别支撑轴的两端，安装时可先将支架 loosely 固定在基面上，穿入轴并调整好同轴度后再拧紧底部的安装螺栓和锁紧缝的螺栓，能大幅降低轴系安装时的同轴度调整难度，避免出现轴卡滞、转动阻力大的问题。针对不同的使用环境，该结构可适配多种加工材料，采用PLA、PETG等3D打印材料时适合低载荷、低速转动的场景，采用铝合金、不锈钢等金属材料加工时可适配更高转速、更大载荷的工况，结构本身的通用性极强，仅需调整轴孔直径、安装孔距等参数即可衍生出适配不同轴径、不同安装空间的系列化零件。
