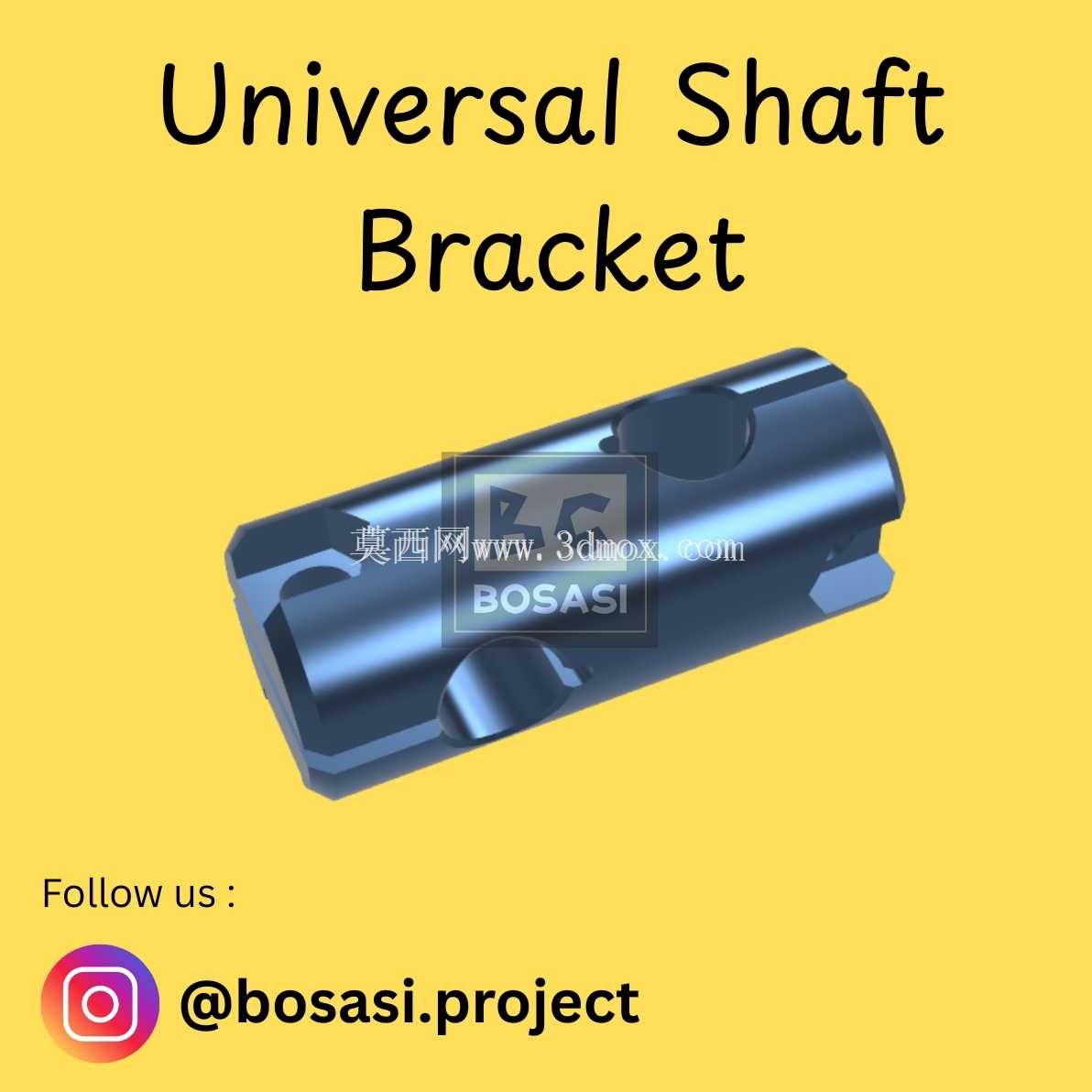

适配10mm轴径M5螺纹的通用轴连接支架

在各类小型自动化输送线、桌面级实验设备、轻型工装夹具的轴系搭建场景里，轴类零件的径向固定与轴向限位一直是结构设计中容易被忽略却直接影响设备运行稳定性的环节。这款轴支架的设计，正是针对直径10mm的光轴安装场景做的适配优化，解决了常规顶丝固定件容易在高频振动工况下出现松动、轴件窜动的痛点。

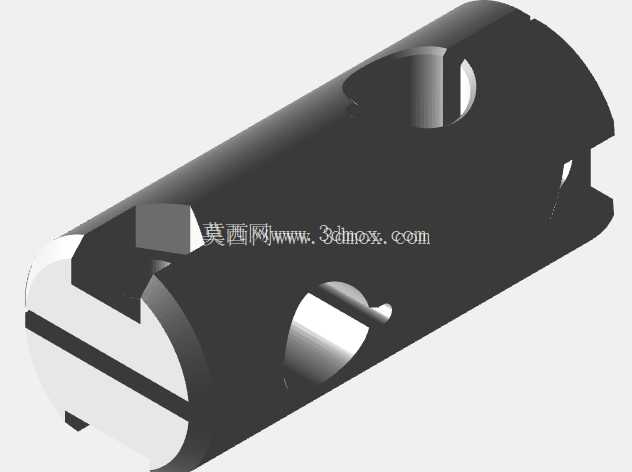

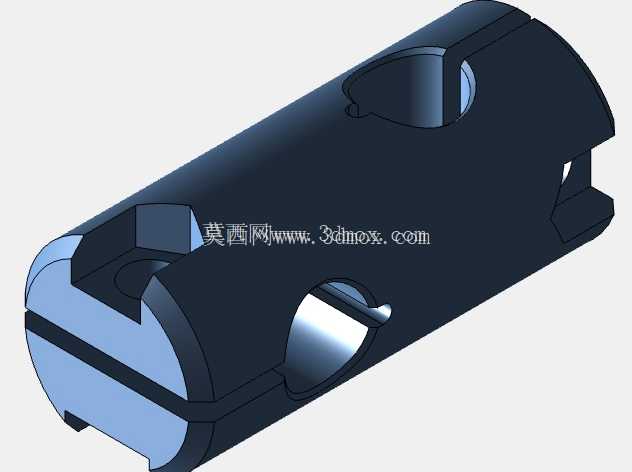

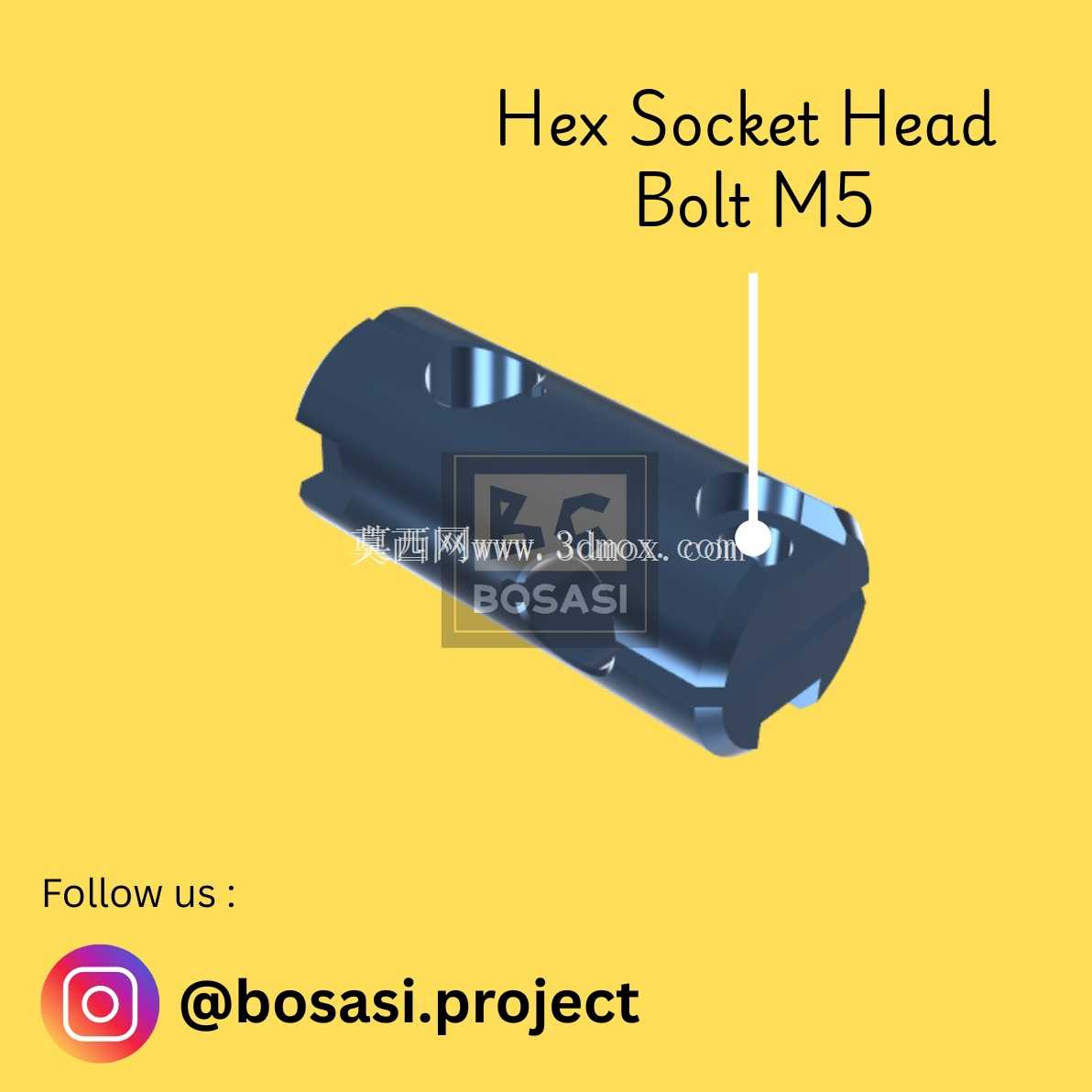

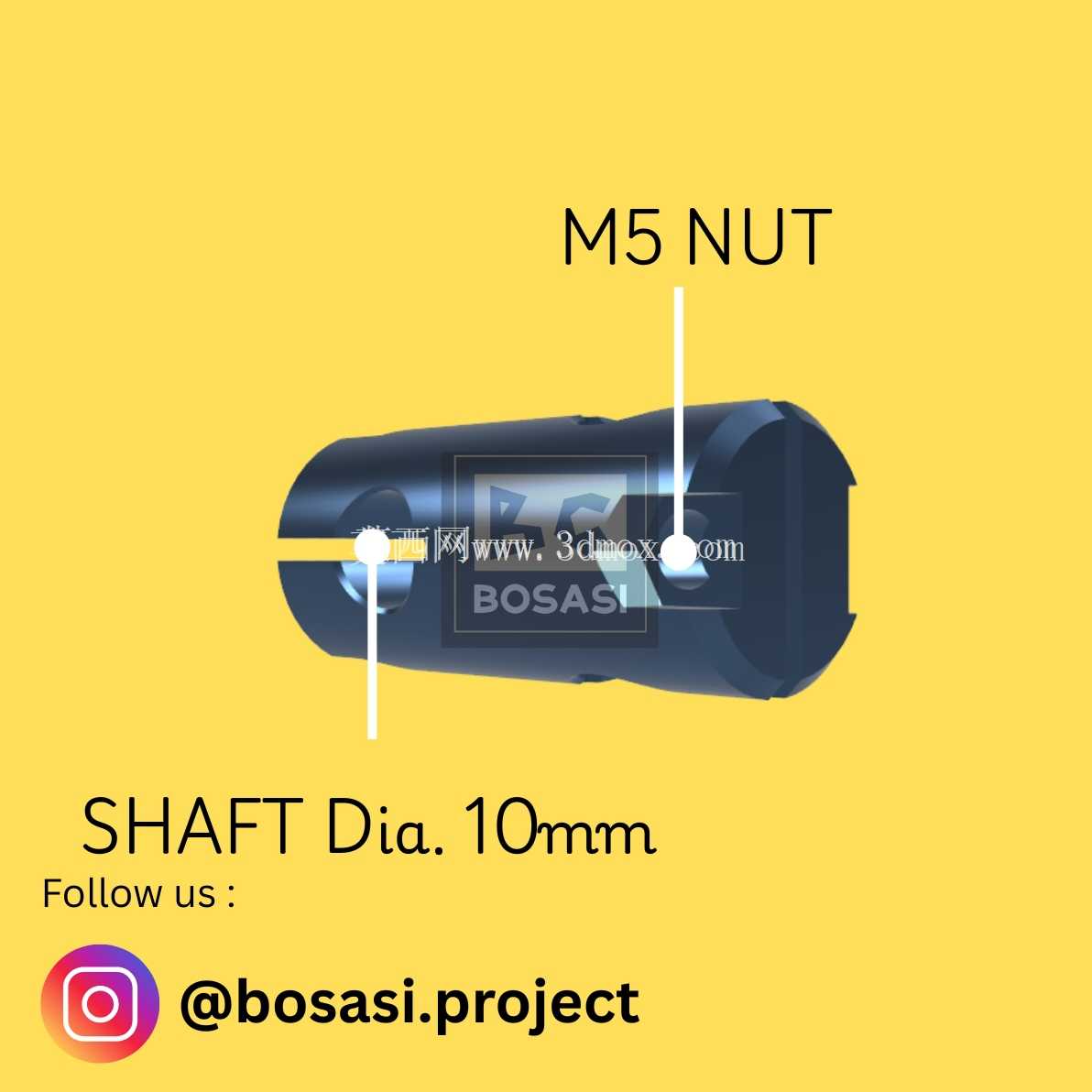

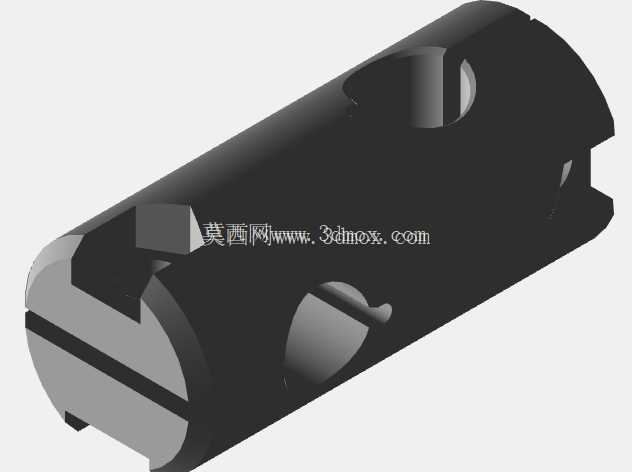

从实际安装边界来看，这款支架的内孔严格匹配10mm直径的光轴，安装时无需对轴端做额外的车削、铣扁加工，直接将轴穿入支架内孔即可，配套的M5螺纹锁紧结构，能通过标准内六角螺栓实现对轴面的均匀压紧，相比传统的单点顶丝结构，压紧接触面积更大，锁紧后轴件不会因为长期往复运动出现压痕、偏移的问题，后期拆卸维护时也不会因为顶丝咬痕导致轴件难以抽出。

设计过程中优先考虑了多场景适配性，支架的整体外形做了圆弧过渡处理，没有尖锐的棱角，既可以用在开放式的桌面教学设备上避免磕碰风险，也能适配紧凑安装空间内的轴系固定需求——支架的外轮廓尺寸经过反复校核，在保证锁紧强度的前提下尽可能压缩了径向占用空间，哪怕是安装在间距仅15mm的平行轴组之间，也不会出现相邻构件的运动干涉。

从功能特性上看，这款支架除了基础的轴件径向支撑作用，还可以作为轴上附件的安装基准面使用：支架侧面的平整端面可以直接固定传感器安装片、小型挡片、行程触发拨杆等附件，不需要额外在轴件上加工螺纹孔或者安装平面，大幅降低了轴类零件的加工成本，也方便后期调整附件的轴向位置，只需要松开M5锁紧螺栓就能沿着轴身滑动调整位置，调整到位后重新锁紧即可，不需要拆解整个轴系结构。

在加工适配性上，这款支架的结构没有复杂的内腔或者异形曲面，不管是采用3D打印做小批量的原型验证，还是用数控铣床做金属件的批量加工，都能快速实现生产：如果是用于低负载的教学演示、创客项目场景，选择PLA或者PETG材料3D打印即可满足使用强度，打印时不需要添加支撑结构，一次成型就能达到装配精度要求；如果是用于工业场景下的长期运行设备，选用铝合金材质通过CNC加工成型，表面做阳极氧化处理后，耐磨性能和抗腐蚀性能都能满足工厂车间的使用环境要求。

实际选型使用时需要注意，这款支架的锁紧力适配10mm直径的光轴，适用的轴系负载属于轻型范畴，常见的应用场景包括小型皮带输送机的从动辊轴端支撑、桌面级分拣设备的拨轮轴固定、实验测试工装的导向轴安装座、3D打印设备的辅助导轴限位等，不建议用于大扭矩传递的重载轴系固定场景。安装过程中，锁紧M5螺栓时不需要过度施加扭力，当螺栓端面与轴面完全贴合后再施加1/4圈的预紧力即可，过度锁紧可能会导致支架内孔变形，反而影响轴件的滑动顺畅度，甚至会压伤表面精度较高的镀铬光轴。

相比市面上常见的一体型轴支座，这款支架的侧开式结构设计还有一个明显的优势：当轴系已经装配了其他端部零件（比如同步轮、轴承、联轴器），不需要拆解端部的零件就能直接将支架卡入轴身的对应位置完成固定，大幅降低了设备后期改造、维护时的拆装工作量，尤其是在已经投入运行的设备上做加装传感器、增加限位结构的改造时，这种免拆解的安装方式能大幅缩短停机改造的时间，也避免了反复拆装轴端零件导致的装配精度下降问题。
