铝型材搭建双轴直线运动XY龙门机构

　　这套双轴直线运动龙门结构，是桌面级轻载自动化作业场景里非常常见的执行载体，很多做小型点胶、桌面雕刻、视觉检测工位的工程师在搭建设备原型时，都会优先参考这类成熟的结构逻辑。整个框架采用欧标工业铝型材拼接，没有采用焊接一体式机架，核心是考虑到小批量设备搭建时的改造成本，铝型材的槽道可以随时调整滑块、传感器、拖链的安装位置，不需要二次打孔攻丝，对于研发阶段频繁调整工位行程的项目来说，能省下不少机加工返工的时间。

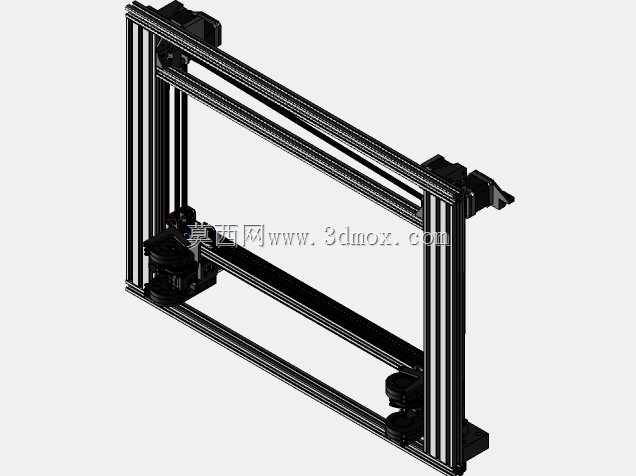

　　从结构布局来看，两根平行的Y轴导轨固定在铝型材框架的两侧横梁上，X轴横梁通过两端的滑座跨接在Y轴滑块上，形成典型的龙门跨接结构，这种布局的优势是X轴的运动平面完全覆盖Y轴的行程区间，工作区域内没有多余的结构遮挡，不管是在作业平台上放置待加工工件，还是安装末端执行器，都有充足的操作空间。很多人做这类结构时容易忽略Y轴两侧的传动同步问题，这套结构在Y轴的两端都配置了传动连接座，不管是用同步带传动还是丝杠传动，都能保证两侧滑座的运动一致性，避免X轴横梁运行时出现卡滞、偏磨的问题，实际调试时只要把两侧的传动张紧度调整到一致，高速运行时的抖动幅度能控制在很小的范围内。

　　设计这类结构的时候，首先要明确的是安装边界尺寸，Y轴的有效行程决定了整个设备的纵向作业范围，X轴的横梁长度则决定了横向作业宽度，这套结构的铝型材选型是和负载匹配的，如果末端搭载的是点胶阀、视觉相机这类重量在1kg以内的执行件，用2020或者2040规格的铝型材就能满足刚性要求，如果要搭载小型主轴做轻铣加工，就需要换成更高规格的型材，同时加厚滑座的连接板，避免X轴横梁在伸出最长位置时出现下挠。安装时要先把两根Y轴导轨的平行度校准到位，用百分表打表的误差要控制在0.05mm以内，不然滑座运行到行程末端时会出现阻尼骤增的情况，长期运行还会加剧导轨滑块的磨损。

　　实际应用场景里，这类结构不会单独使用，通常会在X轴的滑台上加装Z轴升降模组，形成完整的三轴运动平台，用来完成平面内的轨迹作业，比如PCB板的焊点检测、小型塑胶件的点胶涂覆、薄型材料的激光打标，都可以依托这套XY运动平台来实现。和铸铁机架的重型运动平台相比，铝型材搭建的这套结构整体重量更轻，不需要做专门的地基固定，放在普通的防静电工作台面上就能运行，非常适合实验室、小批量生产车间这类场地有限的场景。

　　结构上的细节设计也考虑了长期运行的维护需求，所有的传动部件都预留了润滑注油的位置，导轨和滑块的安装位没有做封闭式遮挡，日常清理铝屑、灰尘的时候不需要拆解大量零件，拖链的安装槽沿着铝型材的槽道布置，线缆不会在运动过程中出现拖拽、磨损的问题。很多新手工程师在设计这类结构时，会把X轴的驱动电机直接装在横梁的一端，导致X轴的重心偏移，运行时容易出现震动，这套结构的驱动件安装位做了对称配重的考量，不管是把电机装在横梁中部还是通过同步带轮把动力传导到滑块上，都能尽量让运动部分的重心落在导轨的支撑区间内，提升运行的平稳性。

　　另外，框架底部的支撑脚预留了调节高度的安装孔，实际安装时可以搭配脚杯调整整个平台的水平度，不需要额外加工安装底座，对于需要经常移位的小型设备来说，这个设计能大幅降低现场安装的调试难度。整个结构没有多余的冗余设计，所有的连接部位都是标准件连接，替换配件时不需要找专门的机加工件定制，市面上的标准导轨、滑块、同步轮、紧固件都能直接适配，后期的维护成本非常低。
