带双耳安装座的U型槽导向支撑构件

　　做结构设计这十几年，经手的小构件数不清，这种带双耳安装座的U型槽支撑件，看着不起眼，实际在自动化输送线、小型工装夹具、凸轮传动机构里的出场率特别高。很多刚入行的工程师做这类零件容易犯两个错，要么安装孔位留的余量不够，现场装的时候跟机架孔对不上，要么U型槽的壁厚做薄了，受侧向力的时候直接变形卡滞，最后整台设备调试卡壳。

　　先讲实际应用场景，这类构件最常用的地方是轻工自动化设备的直线运动副导向限位，比如小型包装机的料道侧支撑、3D打印设备的运动轴辅助定位座、装配工装的工件定位挡块，还有小型凸轮机构的从动件导向支架。它不需要承受大吨位的载荷，但对安装的稳固性、槽内导向面的平面度要求不低——毕竟一旦槽面变形，穿在里面的导杆或者滑块就会出现卡滞，直接影响整条线的运行节拍。

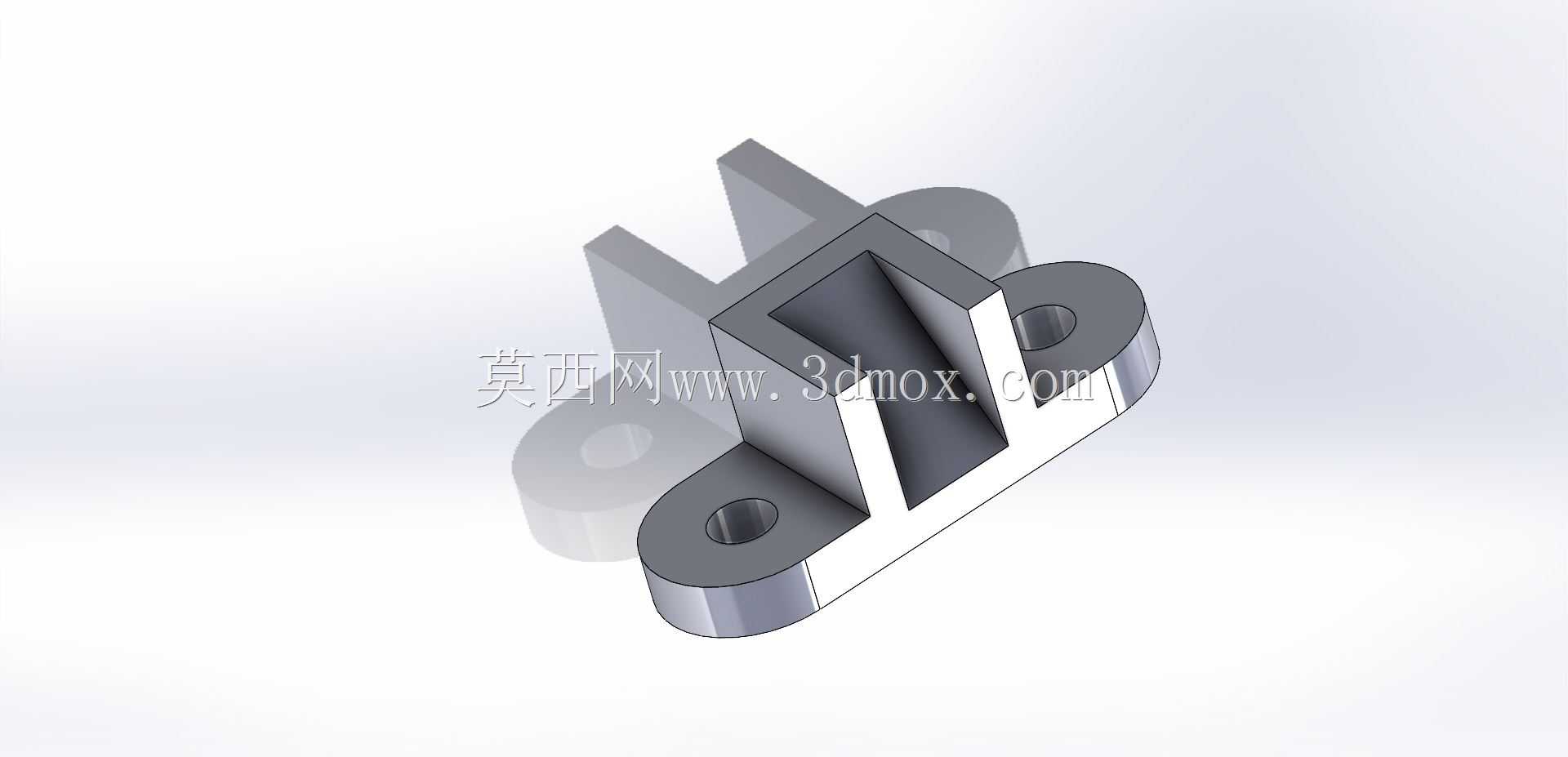

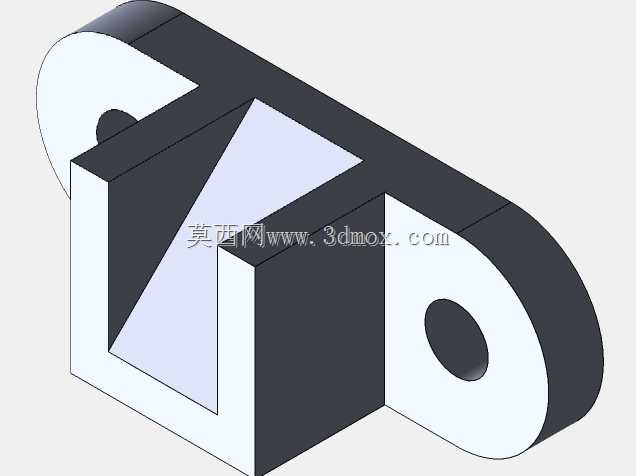

　　从功能特性来说，这个构件的核心作用有两个：一是通过两侧的带孔耳座实现自身在设备机架上的刚性固定，两个安装孔同轴度公差控制在0.02mm以内，安装时用内六角圆柱头螺钉穿过孔位锁在机架的铝型材或者钢板安装面上，耳座底部做了0.5mm的沉台，避免安装面平面度误差导致构件装歪；二是中间的U型通槽作为导向或者容纳空间，槽的两个内侧壁平行度公差要求0.015mm，槽底的平面度不低于0.02mm，既可以穿入方形导杆做直线滑动导向，也可以用来容纳凸轮的从动摆臂端部，限制摆臂的侧向窜动。

　　设计思路上，这个构件没有做多余的减重结构，毕竟本身尺寸不大，整体采用一体式铣削加工的结构，避免拼接结构带来的装配误差。两侧耳座的厚度比U型槽侧壁厚2mm，就是为了抵消螺钉锁紧时的压紧力，避免耳座受压变形导致槽口缩窄。U型槽的开口端做了C0.5的倒角，一是方便装配时导杆或者从动件顺利导入槽内，二是去除加工毛刺，避免装配时划伤操作人员或者配套零件的表面。耳座上的安装孔采用通孔设计，孔径比配套的M6螺钉大0.2mm，预留少量的安装调整余量，方便现场调试的时候微调构件的位置，保证槽体与配套运动件的同轴度。

　　说下外形尺寸和安装边界，这个构件整体的安装基准面是两个耳座的下底面，两个安装孔的中心距是32mm，这个尺寸是跟工业常用的30系列铝型材的安装孔距匹配的，不用额外做转接板就能直接装在铝型材机架上。U型槽的内槽宽度是12mm，深度是18mm，适配直径10mm的圆柱从动件或者边长10mm的方形导杆，槽的顶部比耳座的安装面高22mm，安装的时候要注意上方预留至少5mm的间隙，避免运动件运行到上止点的时候跟周边的管线或者其他构件干涉。耳座的外圆直径是18mm，安装的时候两个耳座外侧需要预留至少3mm的扳手操作空间，方便拧紧固定螺钉。

　　实际加工的时候，这类零件一般用6061铝合金做毛坯，整体CNC铣削成型，加工完成后做硬质阳极氧化处理，提高槽内导向面的耐磨性，降低运动时的摩擦系数。如果是用在有腐蚀环境的设备上，也可以换成304不锈钢材质，只是加工成本会高一些。很多人做这类零件的时候会忽略槽口的棱边处理，实际装配的时候，锐边很容易刮掉配套零件表面的防锈层，时间长了生锈卡滞，所以所有非配合的棱边都要做倒钝处理。另外要注意，两个耳座的安装面必须在同一个平面上，平面度误差不能超过0.03mm，不然锁紧螺钉的时候构件会产生内应力，时间长了U型槽会出现微变形，影响导向精度。

　　在做机构选型的时候，要是用在负载稍大的凸轮机构里，可以把U型槽的内侧镶嵌聚四氟乙烯耐磨衬套，不用更换整个构件就能提升耐磨性能，后期维护也方便，衬套磨坏了直接换就行，降低维护成本。要是用在需要频繁调整位置的工装上，可以把耳座的安装孔做成长条孔，调整范围控制在±3mm，不用完全拆下螺钉就能微调构件的位置，调试效率能提升不少。
