SLS增材制造设备AM400构建板结构设计

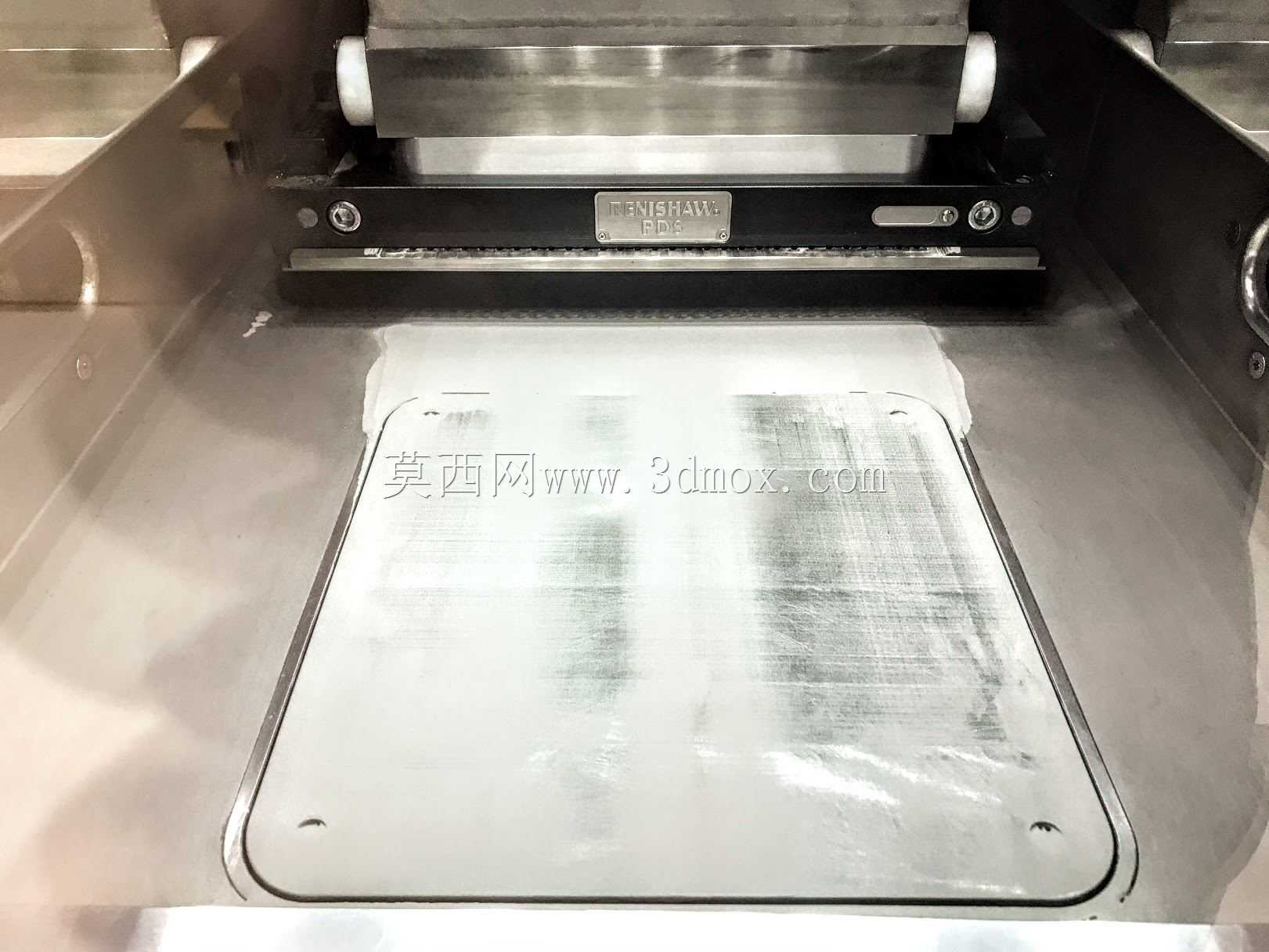

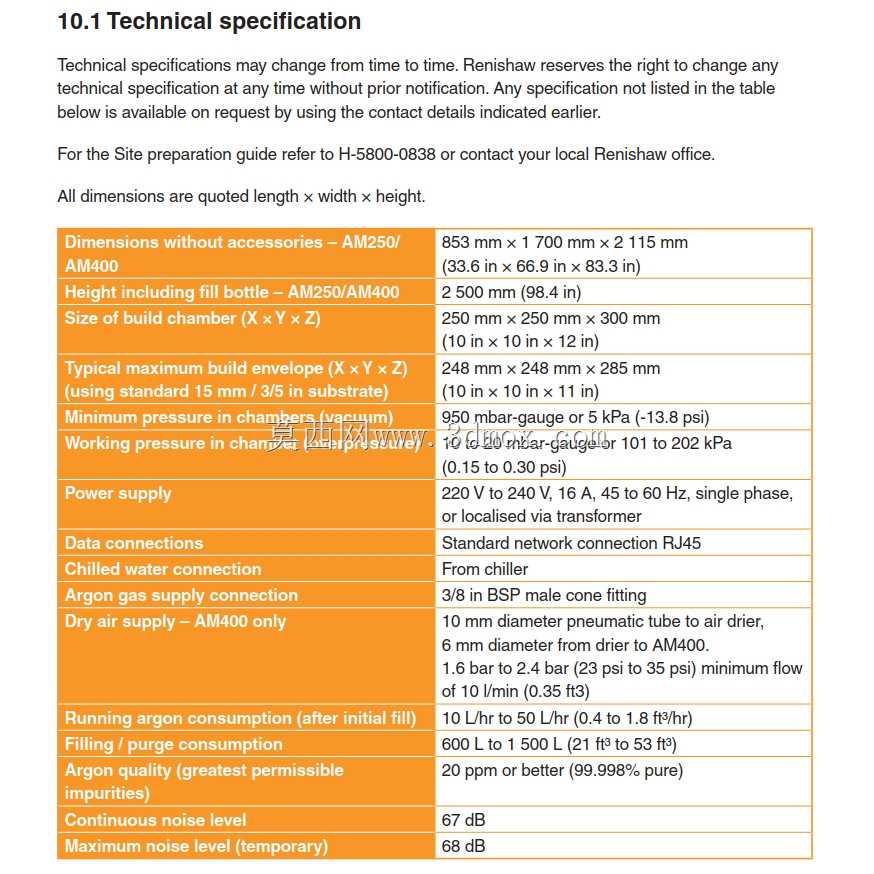

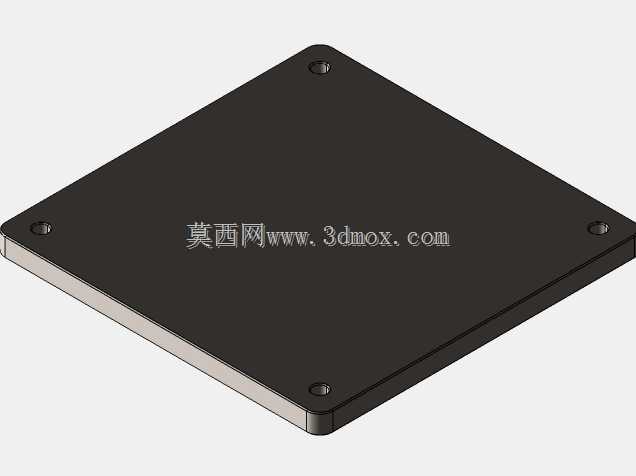

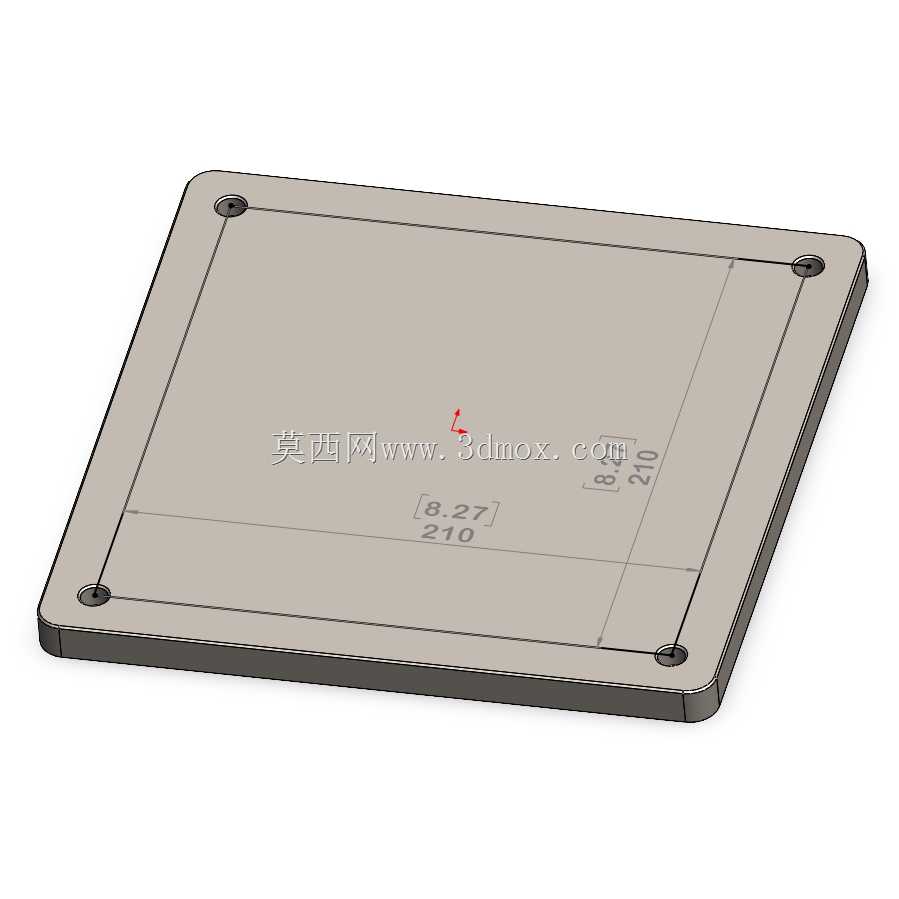

　　在粉末床激光熔化增材制造的生产流程里，构建板是直接决定成型成功率、零件基底结合强度的核心工装部件，AM400机型对应的这款构建板，完全匹配SLS工艺的成型腔室边界，从结构设计到尺寸公差都围绕批量生产的实际工况做了针对性优化。先从安装边界说起，这款构建板的外形尺寸严格适配AM400设备10×10×12英寸的有效构建体积，板体厚度为12mm，四个角位预留的沉头安装孔位完全对应设备成型缸内的定位基准，安装时不需要额外做适配加工，直接通过紧固件锁紧即可保证板体上平面与铺粉辊的运动平面平行，避免出现铺粉厚度不均、局部粉层过厚导致的成型缺陷。很多初次接触SLS设备的结构工程师容易忽略构建板的平面度要求，这款板体的上平面做了精磨处理，

　　平面度公差控制在0.02mm/100mm范围内，既可以保证首层粉末铺设的厚度一致性，也能让打印完成后的零件基底与板体结合力处于合理区间——既不会因为结合力过小导致零件在铺粉过程中移位，也不会因为结合力过大导致后续下线取件时损伤零件边缘。从实际应用场景来看，这款构建板主要面向非金属粉末的SLS成型作业，比如尼龙、聚苯乙烯等常用的增材制造耗材，板体边缘做了R角过渡处理，避免铺粉辊运动到板体边缘时被锐角刮伤，同时板体四周的下沉台阶设计可以有效接住铺粉过程中溢出的多余粉末，减少粉末掉落到成型缸升降机构缝隙里的概率，降低设备日常维护的频次。设计过程中还充分考虑了热变形的影响，板体选用的金属材料热膨胀系数与设备成型腔的加热温度区间匹配，

　　在160-190摄氏度的常规SLS预热温度下，板体的热变形量极小，不会因为长期冷热循环出现翘曲变形，延长了工装的使用寿命。另外板体表面的基准刻线可以帮助操作人员快速定位零件的摆放区域，在批量排布小尺寸零件时，可以参考刻线位置最大化利用有效成型面积，提升单批次的打印产能。很多车间在实际生产中会遇到构建板重复使用的问题，这款板的厚度预留了足够的加工余量，每次打印完成后只需要铣削掉表面0.1-0.2mm的残留结合层，就可以重复投入使用，不需要频繁更换整板，降低了生产耗材成本。从结构受力的角度分析，板体背部的加强筋布局（对应模型的底部结构）可以在成型缸升降过程中均匀承载板体上所有成型零件的重量，避免大尺寸零件打印时板体出现中部下凹的情况，

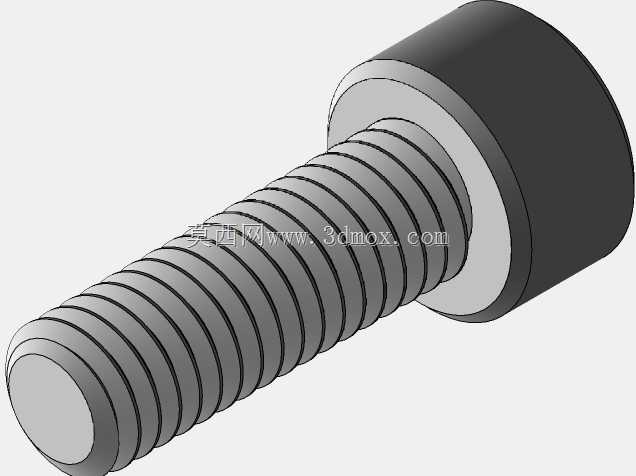

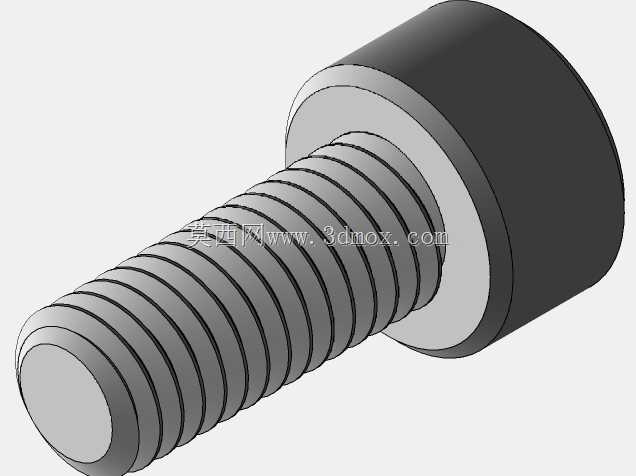

　　保证整个成型平面的尺寸精度稳定。在做三维建模的时候，这款构建板的所有安装孔位、台阶尺寸、平面公差都完全按照设备原厂的装配要求做了参数化设计，导入到装配环境中可以直接和成型缸升降平台、铺粉机构做干涉检查，不需要额外调整尺寸，对于做设备改造、工装国产化替代的工程师来说，可以直接基于这个模型做二次开发，比如在板体上增加真空吸附孔位、温度传感器安装槽等定制化结构，适配特殊材料的打印需求。还要注意的是，这款构建板的边角沉头孔深度做了精确控制，锁紧螺丝后螺丝顶面不会高出板体上平面，避免铺粉过程中刮蹭铺粉辊或者刮刀，造成设备损坏。板体边缘的倒角设计也方便操作人员在安装时快速对准定位销，减少装夹的辅助时间，提升换板效率。在实际生产验证中，这款结构的构建板可以连续承受超过50次的冷热循环打印作业，平面度依然保持在工艺要求的公差范围内，不需要频繁做校平处理，相比普通的平板式构建板，有效减少了因为工装变形导致的打印报废问题。
