3D打印机NF DDG近程挤出机结构设计

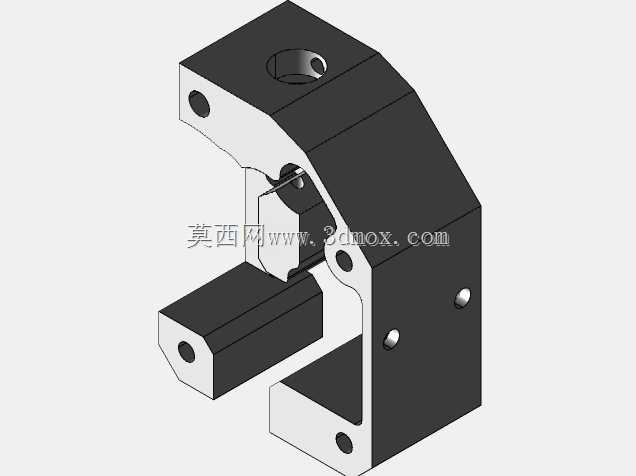

　　做FDM 3D打印机结构调试的工程师都清楚，近程挤出机构的刚性、送料路径平顺性，直接决定了柔性耗材打印的成功率，以及高速打印下的挤出响应速度，这款Mellow NF DDG挤出结构，就是针对桌面级FDM设备近程送料痛点做的优化设计。从实际装机场景来看，这类挤出机构直接固定在X轴滑台的安装位上，和热端进料口保持极短的送料距离，不需要长距离的鲍登管传递送料力，对于TPU、TPE这类软质弹性耗材，能大幅减少送料滞后、耗材弯折堵头的问题，哪怕是打印10mm/s以下的低速柔性件，或者300mm/s以上的高速硬质耗材，送料轮的咬合力传递都不会出现延迟。从结构设计逻辑来看，整个主体采用分体式夹装结构，黑色的主体承力部分做了镂空减重处理，

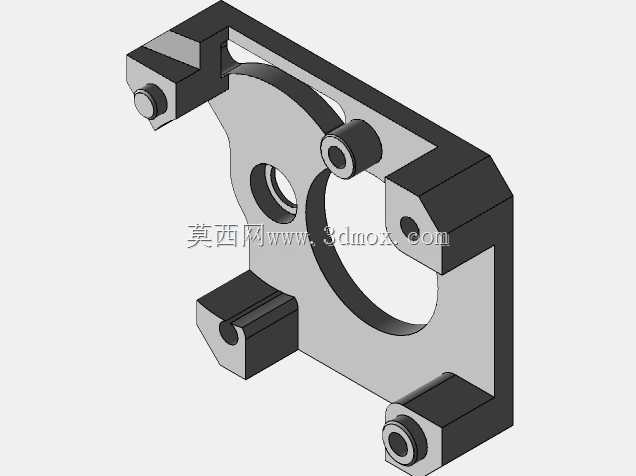

　　在保证安装刚性的前提下尽可能降低X轴运动负载，减少高速往复运动时的惯性振纹，毕竟挤出头每多一克重量，高速打印时的过冲量就会明显上升，直接影响薄壁件的打印精度。安装边界上，主体预留的三个沉头安装孔位，适配市面上多数近程挤出的标准安装孔距，不需要额外打印转接件就能直接固定在Ender3、Voron等主流桌面机型的滑台板上，侧面的两个紧定螺钉用来调整送料齿轮的压合间隙，针对不同直径的耗材、不同硬度的耗材，可以快速调整压合力，既不会因为压力过大刮伤耗材表面，也不会因为压力不足出现送料打滑。送料路径做了同轴度优化，从耗材导入孔到送料齿轮咬合位，再到对接热端的出料口，整个路径保持直线过渡，没有多余的弯折死角，耗材进入时不会因为路径偏移出现卡滞，

　　导入端做了倒角扩口处理，穿耗材的时候不需要刻意对准就能顺利插入送料轮咬合位，日常换料操作的效率提升很明显。结构上的反向设计细节，是把送料驱动轮的安装位和压合臂做了对置布局，相比传统单侧压合的挤出结构，送料时耗材的受力更均匀，不会出现单侧挤压导致的耗材变形、送料偏移问题，压合臂的转轴位置做了限位设计，松开压合臂换料的时候不会出现臂体脱落的情况，日常维护清理残留耗材碎屑的时候，拆装也很方便。从实际使用的工况来看，这个结构的承力部分厚度足够，长时间工作下不会因为送料轮的持续反作用力出现主体形变，安装热端的对接位做了止口定位，能保证挤出机出料口和热端进料口的同轴度，避免因为对接错位出现耗材挤出阻力变大、堵头的问题。侧面预留的走线槽位，

　　可以把加热棒、热敏线、挤出机电机的线材顺着槽位固定，不会在X轴往复运动的时候出现线材拖拽、剐蹭打印件的问题，细节上的处理完全是针对实际装机时的常见痛点做的优化。很多工程师在复刻或者改装近程挤出的时候，容易忽略送料路径的同轴度和主体刚性问题，要么打印的塑料主体长时间受力形变，导致送料齿轮错位，要么送料路径有弯折，软料打印时频繁堵头，这个金属结构的挤出件，从设计之初就把装机后的实际工况考虑进去，不管是新手做设备改装，还是批量做桌面级3D打印机的整机装配，都能直接匹配安装，不需要反复调整孔位或者打磨适配。另外，结构上的减重设计也兼顾了刚性需求，没有为了极致减重把承力部分做的过薄，安装螺丝的孔位都做了凸台加强，反复拆装螺丝也不会出现孔位开裂的问题，送料轮的安装位预留了标准的D型轴对接尺寸，适配市面上常用的36步进电机，不需要额外定制传动轴就能直接装配。
