鹅卵石造型篮球充气泵外观结构设计

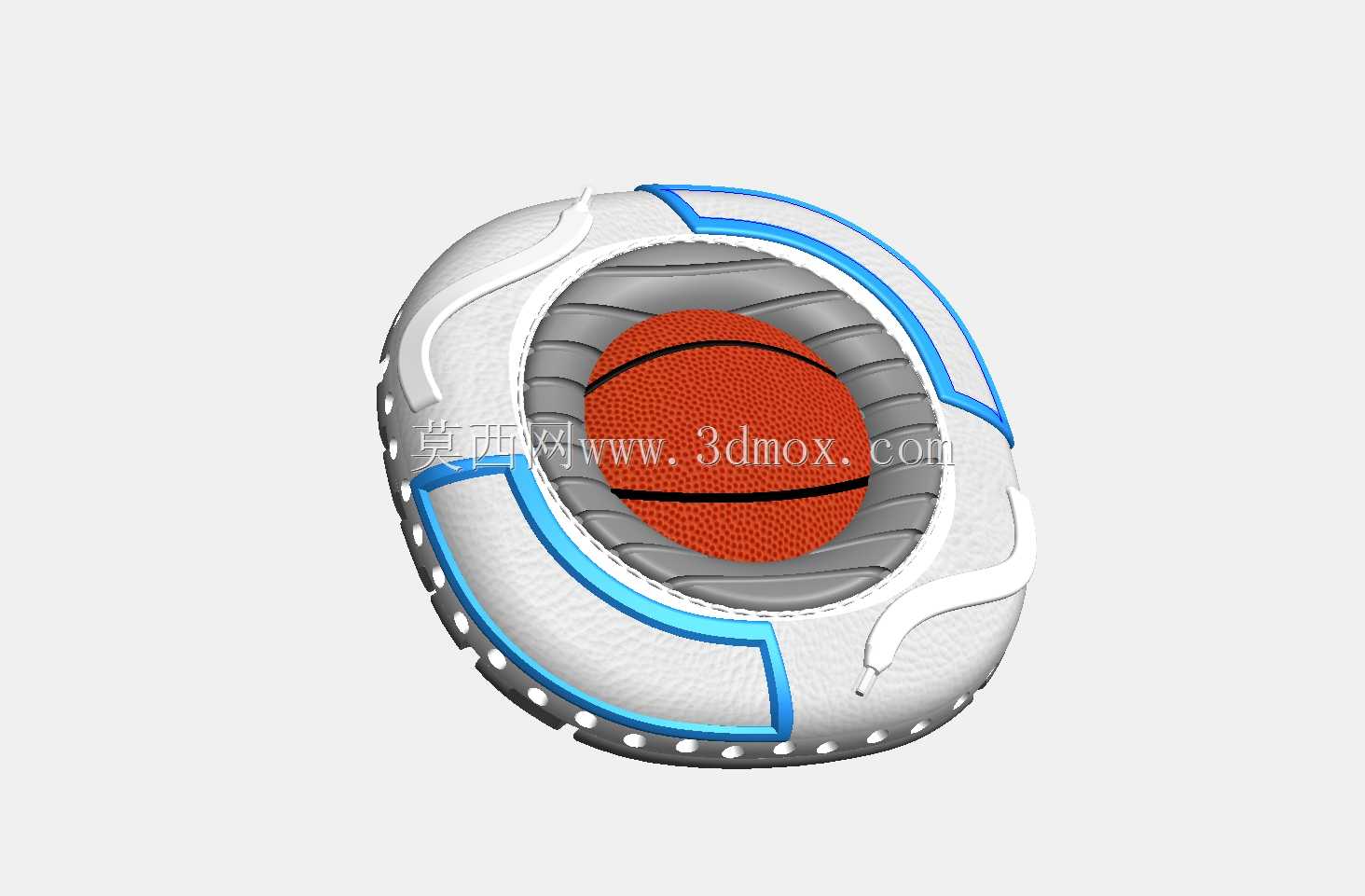

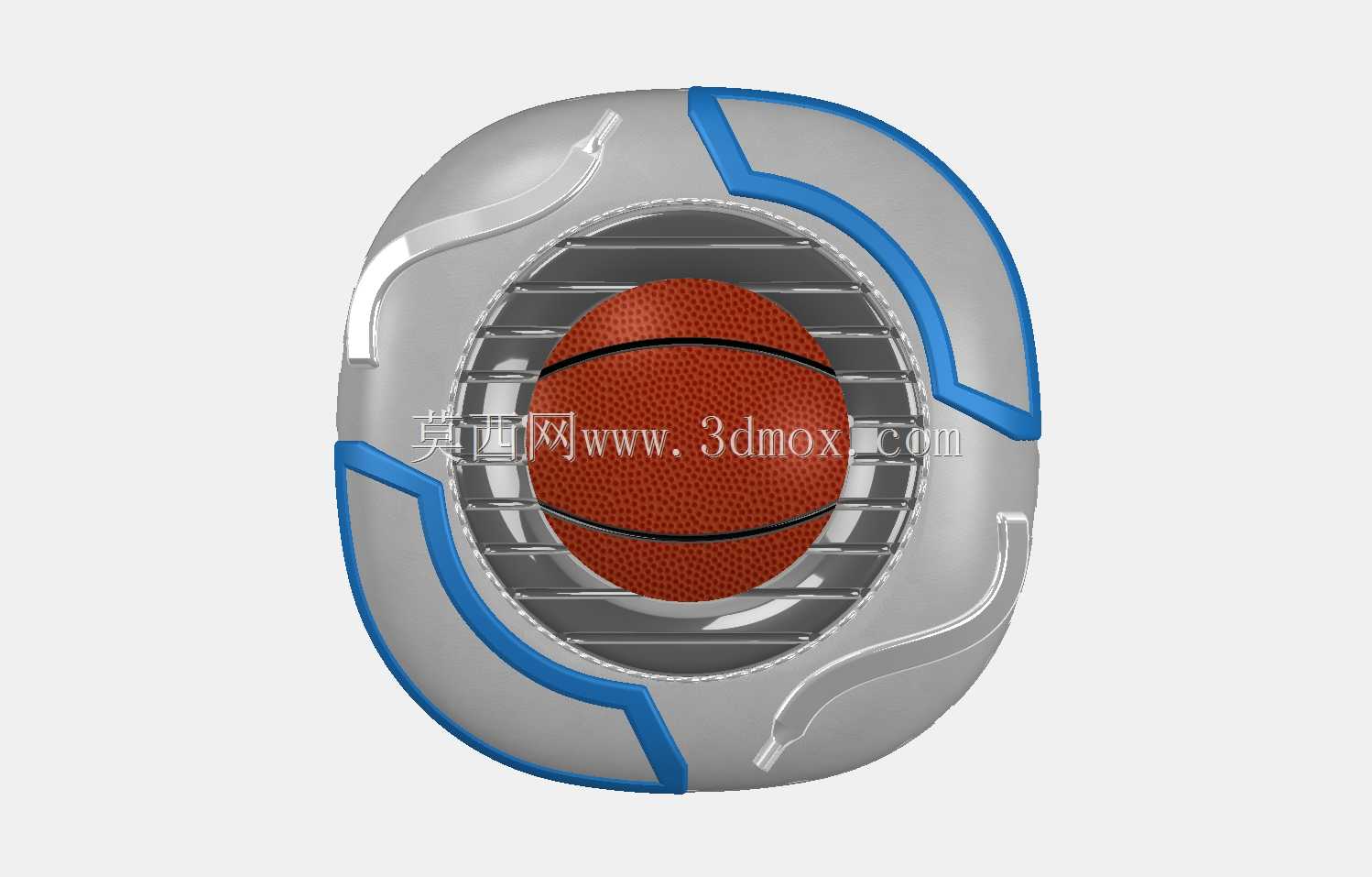

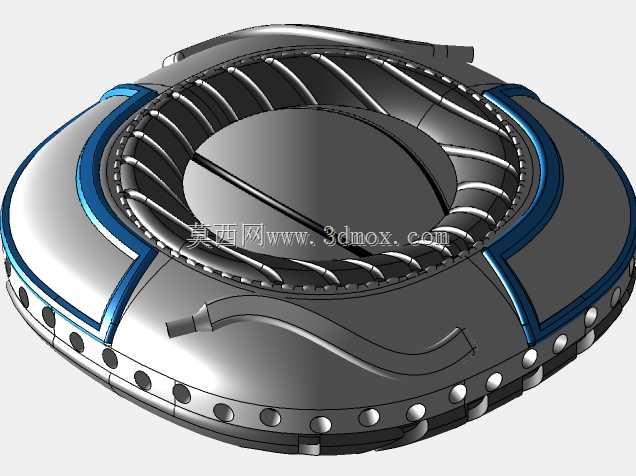

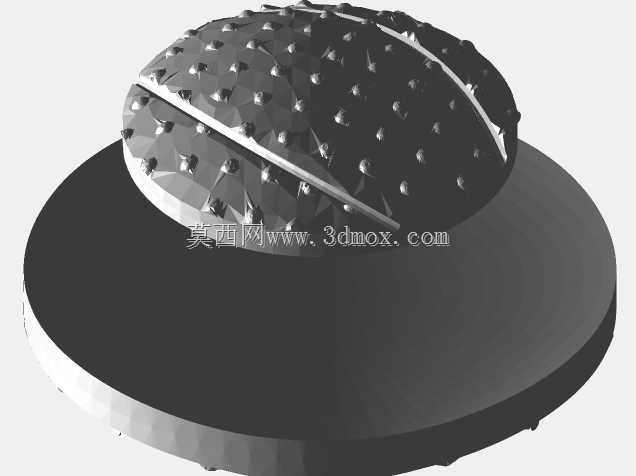

　　这款鹅卵石造型的球类充气装置，核心应用场景覆盖户外野球场、校园体育场馆、家庭球类收纳区、青少年篮球训练营等多类需要随时为篮球补充气压的使用场景，区别于传统柱状、枪式的常规充气泵形态，圆润无棱角的卵石造型首先解决了传统气泵放在运动包内容易剐蹭衣物、磕碰其他随身物品的痛点，整体外轮廓采用大曲率弧面过渡，没有突出的尖锐结构，哪怕在运动过程中不慎从包内滑落，也不会砸伤场边人员或者刮花场地地面。从功能特性来看，装置中部预留的篮球纹理展示区域并非单纯装饰，实际是内置气压可视化模块的观察窗，使用者在充气过程中可以直接透过格栅结构观察内置气压指示件的位置，无需额外外接气压表就能判断篮球内部气压是否达到标准比赛用球的压力区间，

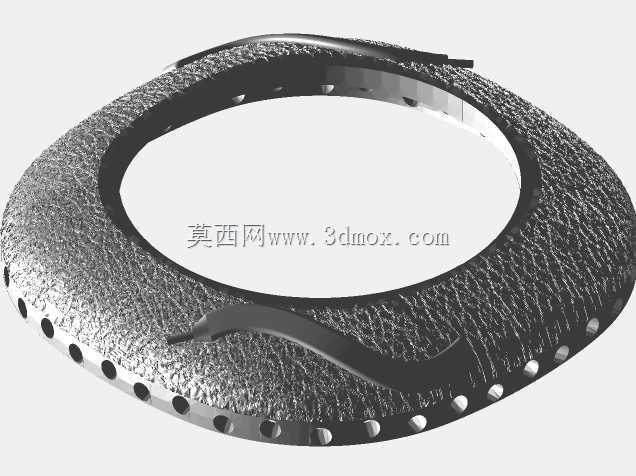

　　避免充气过度导致球体变形或者充气不足影响运球手感。外围的蓝灰双色曲面结构，其中灰色部分为高强度工程塑料壳体，承担内部气泵组件的防护与握持受力功能，表面做了细微的磨砂纹理处理，运动过程中手心出汗也能保持足够的握持摩擦力，不会出现打滑脱手的情况；蓝色部分为软性TPU包胶结构，分布在壳体两侧的受力握持区，同时兼顾抗摔缓冲的作用，从1.2米左右的日常使用高度自由落体到水泥地面，包胶层可以吸收大部分冲击能量，避免内部活塞、气嘴连接结构出现错位漏气的问题。设计思路上没有沿用传统充气泵的功能优先的直白结构逻辑，而是把功能组件完全包裹在卵石造型的壳体内部，进气通道隐藏在侧面银色装饰条的缝隙位置，既保证了进气量充足不会出现充气时气阻过大的问题，

　　又避免了传统外露进气孔容易进入灰尘、沙粒导致内部活塞密封件磨损的问题，出气接口设置在装置底部的隐藏式凹槽内，不用的时候可以将充气软管完全收纳在凹槽内部，不会有软管外露勾挂其他物品的问题，适配的气嘴包含篮球、足球、排球等多种球类通用的标准接口，更换气嘴时只需要按压接口处的弹性卡扣就能完成快速拆装，不需要额外工具辅助。从安装边界与尺寸适配来看，整体最大外轮廓直径控制在120毫米以内，厚度不超过60毫米，和成年人的手掌大小匹配，单手握持时可以完全覆盖壳体的握持区域，充气过程中按压施力的受力点刚好落在掌心位置，符合人体工学的施力角度，相比传统细长造型的手动气泵，充气时的手腕扭转角度更小，长时间充气也不容易出现手腕酸痛的问题。

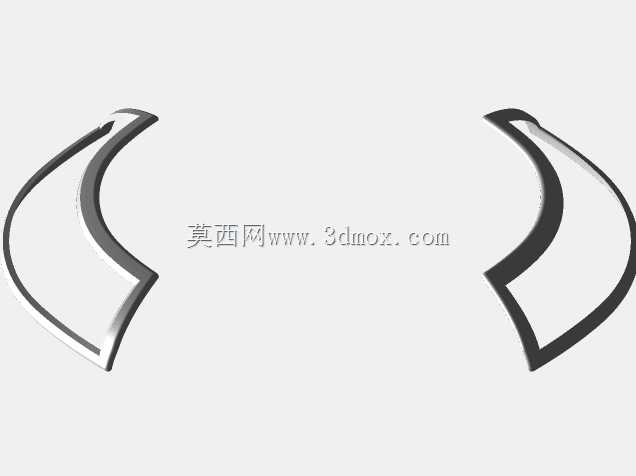

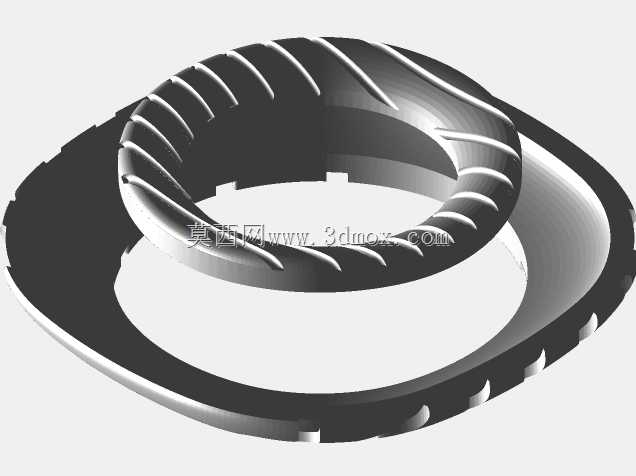

　　内部的气泵组件采用偏心活塞结构，在同体积下的充气效率比传统直列活塞结构高30%左右，给标准7号篮球从欠压状态充到标准气压只需要12到15次按压，大幅减少充气过程的操作次数。壳体的拼接结构采用卡扣加超声波焊接的密封方式，日常使用中遇到雨天或者场地边的积水泼溅也不会出现内部组件进水锈蚀的问题，格栅结构的间隙控制在3毫米以内，既可以清晰观察内部气压指示，又能避免场地上的草屑、小石子进入装置内部卡滞运动组件。两侧的弧形装饰条除了进气功能外，还可以作为挂绳的固定位点，使用者可以根据使用需求搭配腕带或者挂扣，将装置挂在运动包外侧或者腰带上，取用的时候更加方便，不需要在包内翻找。整个结构的受力部件都做了等强度设计，壳体壁厚从握持区的2.5毫米到边缘区域的1.8毫米均匀过渡，既保证了结构强度可以承受充气时的内部反作用力，又尽可能控制整体重量，整泵重量控制在180克左右，放在运动包内几乎不会带来额外的负重感。
