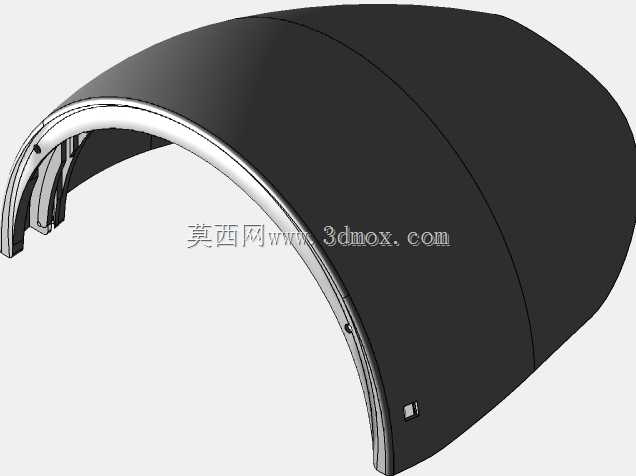

弧形防护面罩结构三维设计

　　这款弧形防护面罩的结构设计，首先要匹配实际作业场景的防护需求，在工业打磨、切削作业、实验室操作、户外骑行等多个场景中，这类弧形罩体都承担着阻挡飞溅碎屑、阻隔液体喷溅、缓冲低速冲击的核心作用，设计过程中首先要平衡防护覆盖范围与佩戴使用的视野通透性，不能为了扩大防护面积盲目增加罩体弧度，反而造成佩戴者视线受阻，引发操作安全隐患。从结构形态来看，整体采用大曲率弧形壳体构型，罩体主体曲面顺着人体面部轮廓做贴合式弧度设计，横向覆盖范围从两侧太阳穴位置延伸，纵向从额部上方延伸至下颌区域，保证面部核心暴露区域都处于罩体的防护遮挡范围内，同时曲面弧度经过多次调整，避免罩体距离面部过近造成佩戴时的压迫感，也不会因为距离过远导致飞溅物从罩体下缘、

　　侧缘的缝隙进入防护区域。罩体边缘做了内嵌式的包边结构设计，这部分结构一方面可以提升壳体边缘的结构强度，避免薄壳结构边缘受外力出现开裂、卷边的问题，另一方面包边结构预留了与佩戴固定组件的安装接口，不管是搭配头戴式绑带、头盔连接卡扣还是翻转式支架，都可以通过边缘的预留安装位实现快速装配，安装边界的尺寸公差控制在0.2mm以内，保证和不同固定配件装配时不会出现错位、松动的问题。在壳体壁厚设计上，没有采用等壁厚的简单处理方式，而是根据不同区域的受力情况做差异化壁厚分配：罩体正前方对应面部口鼻、眼部的核心防护区域，壁厚做适度加厚处理，提升抗冲击性能，应对正面飞来的碎屑冲击；两侧靠近安装位的区域，壁厚做适度减薄，

　　在保证结构强度的前提下降低整体重量，减少长时间佩戴带来的颈部负重感。罩体内侧靠近额部的位置，设计有凸起的限位挡边结构，这个结构一方面可以避免佩戴时罩体直接贴合额头皮肤造成闷热不适，留出一定的空气流通间隙，另一方面可以在罩体受正面冲击时，通过挡边将冲击力传递到额部的支撑垫上，避免冲击力直接作用在罩体壳体上造成碎裂。设计过程中还重点考虑了曲面的光学畸变问题，因为罩体处于人眼正前方，如果曲面曲率设计不合理，会导致视线透过罩体时出现视物变形，长时间佩戴容易引发视觉疲劳，所以在曲面建模阶段就对不同弧度位置的光线折射角度做了模拟验证，调整曲面的曲率变化率，保证人眼正常视角范围内的视线透过罩体时不会出现明显的形变，保证操作过程中的视觉判断准确性。

　　罩体表面做了顺滑的曲面过渡处理，没有突兀的棱角、凸起结构，一方面可以减少飞溅物接触罩体时的应力集中点，避免碎屑撞击时在结构薄弱处造成破损，另一方面顺滑的曲面也更容易清洁，附着在罩体表面的污渍、飞溅碎屑可以直接擦拭清理，不会在结构缝隙中残留。从安装适配性来看，这款罩体的安装接口采用通用化设计，两侧的连接位尺寸匹配市面上主流的防护头盔、头戴式固定支架的安装尺寸，不需要额外做定制改装就可以直接替换原有损坏的罩体部件，安装时只需要将两侧卡扣对准支架卡槽推入即可锁定，拆卸时按压卡扣解锁键就可以快速取下，维护更换十分便捷。在结构强度验证阶段，针对罩体的抗冲击性能做了模拟分析，确保常规作业场景中速度不超过50m/s的金属碎屑、砂石颗粒撞击罩体时，不会出现击穿、开裂的问题，同时罩体的形变范围控制在安全阈值内，不会因为受冲击形变接触到面部造成二次伤害。另外，罩体下缘的弧度做了微翘处理，既可以保证对下颌区域的防护覆盖，又不会在低头操作时剐蹭到工作服或者胸前的作业工具，兼顾防护性能与操作便利性。
