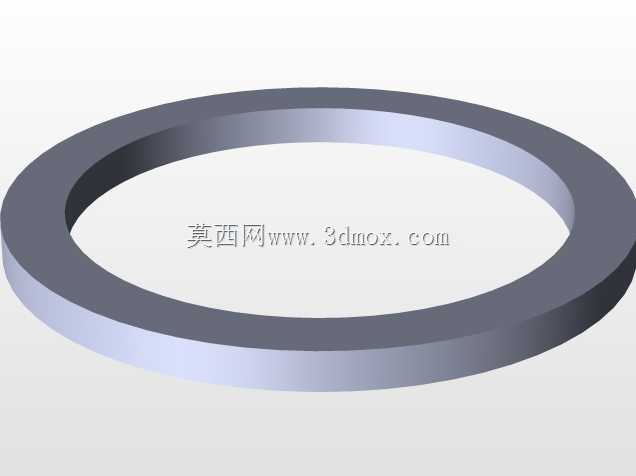

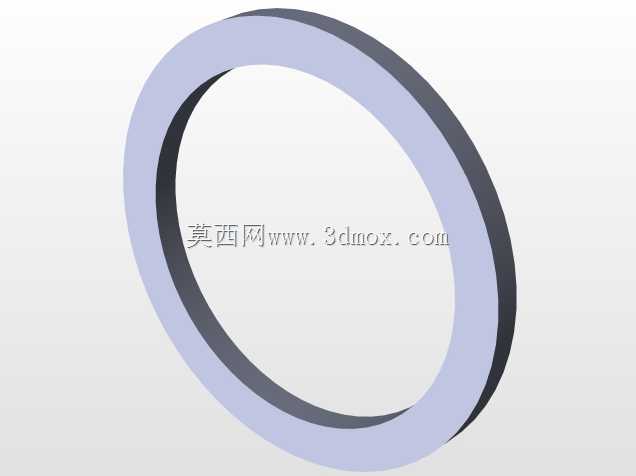

自行车用环形滚动轴承结构三维设计

　　在民用代步自行车的传动与行走系统中，这类环形滚动轴承是承担转动副支撑的核心基础零件，日常骑行过程中，花鼓、中轴、碗组等位置都需要依靠这类零件实现低阻力的相对转动，既要承受骑行者体重带来的径向载荷，也要应对过坎、转向时产生的部分轴向冲击载荷，其结构合理性直接决定了骑行的顺滑度与部件使用寿命。从实际应用场景来看，这类轴承的安装边界完全匹配自行车常规管材的配合公差，外圈与车架、花鼓壳的安装位采用过盈配合设计，安装时需要借助专用压入工具保证同轴度，避免偏装导致的转动卡滞或早期磨损；内圈与转轴、轴档的配合同样选取合理的公差带，既保证转动过程中无相对窜动，也不会因为过盈量过大导致内圈胀大、滚动体间隙变小引发的阻力激增。设计这类轴承结构时，

　　首先要明确自行车使用场景的载荷特性，不同于工业重载设备的轴承，自行车轴承的额定载荷不需要追求过高冗余，但对转动灵活性、密封防尘性能有更高要求，日常骑行环境中存在大量泥沙、雨水侵入的风险，因此结构上预留了密封件的安装槽位，可搭配橡胶密封圈实现内外圈之间的动密封，阻挡外界杂质进入滚道区域，避免滚动体与滚道出现磨粒磨损。从外形尺寸来看，这类环形轴承的整体厚度、内外径差值都经过适配优化，不会占用过多的安装空间，能够适配常规自行车花鼓、中轴的标准安装尺寸，不需要对现有车架、轮组结构做额外修改即可直接替换使用。滚道的曲率设计经过反复校核，滚动体与滚道的接触角选取适配自行车的复合载荷工况，既保证径向承载能力，也能承受一定的轴向力，应对转向、

　　颠簸路面的载荷波动。建模过程中需要严格控制内外圈的同轴度公差，滚道的表面粗糙度要求需要满足转动低阻力的需求，滚动体的排布保持均匀间距，保证转动过程中载荷能够均匀分布在每个滚动体上，避免局部应力集中导致的点蚀失效。实际装配时，需要在滚道内填充适配的润滑脂，不同使用场景可选取不同粘度的润滑脂，日常城市通勤可选取粘度稍低的润滑脂保证转动顺滑，山地越野场景可选取粘附性更好的润滑脂，避免高速转动或涉水时润滑脂流失。这类轴承的结构设计没有冗余的复杂特征，整体为对称环形结构，加工工艺性良好，内外圈可采用轴承钢车削后淬火处理，保证足够的表面硬度与芯部韧性，滚动体采用标准钢球即可，能够有效控制生产制造成本，适配民用自行车的批量生产需求。

　　在进行三维建模时，需要重点关注滚道的截面轮廓与滚动体的配合间隙，间隙过大会导致转动时出现旷量，影响骑行的操控稳定性，间隙过小则会导致转动阻力增大，骑行时费力且容易出现发热抱死的问题；同时要注意密封槽的尺寸精度，保证密封圈安装后既能够随内圈同步转动，又能与外圈保持合适的接触压力，既起到密封作用，又不会产生过大的摩擦阻力。从维护角度来看，这类标准化的环形轴承拆装便捷，当长期使用出现磨损旷量时，可直接快速替换，不需要对周边配套零件做非标加工，大幅降低了自行车的后期维护成本。
