Potensic T25无人机螺旋桨防护结构设计

　　在消费级航拍无人机的日常使用场景中，螺旋桨作为直接提供升力的核心运动部件，始终是最容易发生碰撞损坏的部分——不管是新手操作阶段的低空打杆失误，还是复杂环境下贴近障碍物飞行时的剐蹭，亦或是起降阶段接触地面杂物的冲击，裸露的桨叶不仅容易自身断裂报废，高速旋转的桨缘还可能划伤操作者、碰损周边物体，甚至因单侧桨叶受损导致动平衡失效引发炸机。这套适配Potensic T25机型的螺旋桨防护装置，正是针对这类实际使用痛点完成的结构设计。

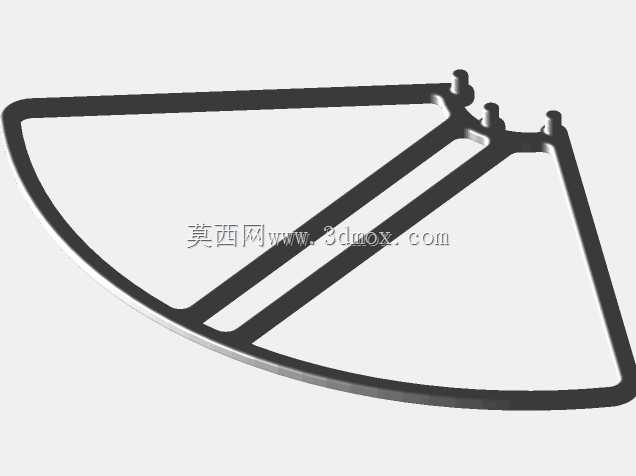

　　从实际使用需求出发，防护结构首先要满足的核心要求是不干扰桨叶的正常气动效率，因此整体采用了半包络的弧形外框形态，外轮廓完全覆盖单支桨叶旋转时的最大扫掠半径，所有框体边缘都做了圆弧过渡处理，避免尖锐结构在碰撞时产生应力集中，同时也不会额外产生多余的气动紊流影响飞行稳定性。支撑结构采用了三根径向分布的加强筋连接中心安装座与外防护圈，筋条的宽度与厚度经过反复校核，既保证了碰撞时的结构强度，又尽可能降低了整体重量，避免额外负载过多消耗无人机电量、缩短续航时间。

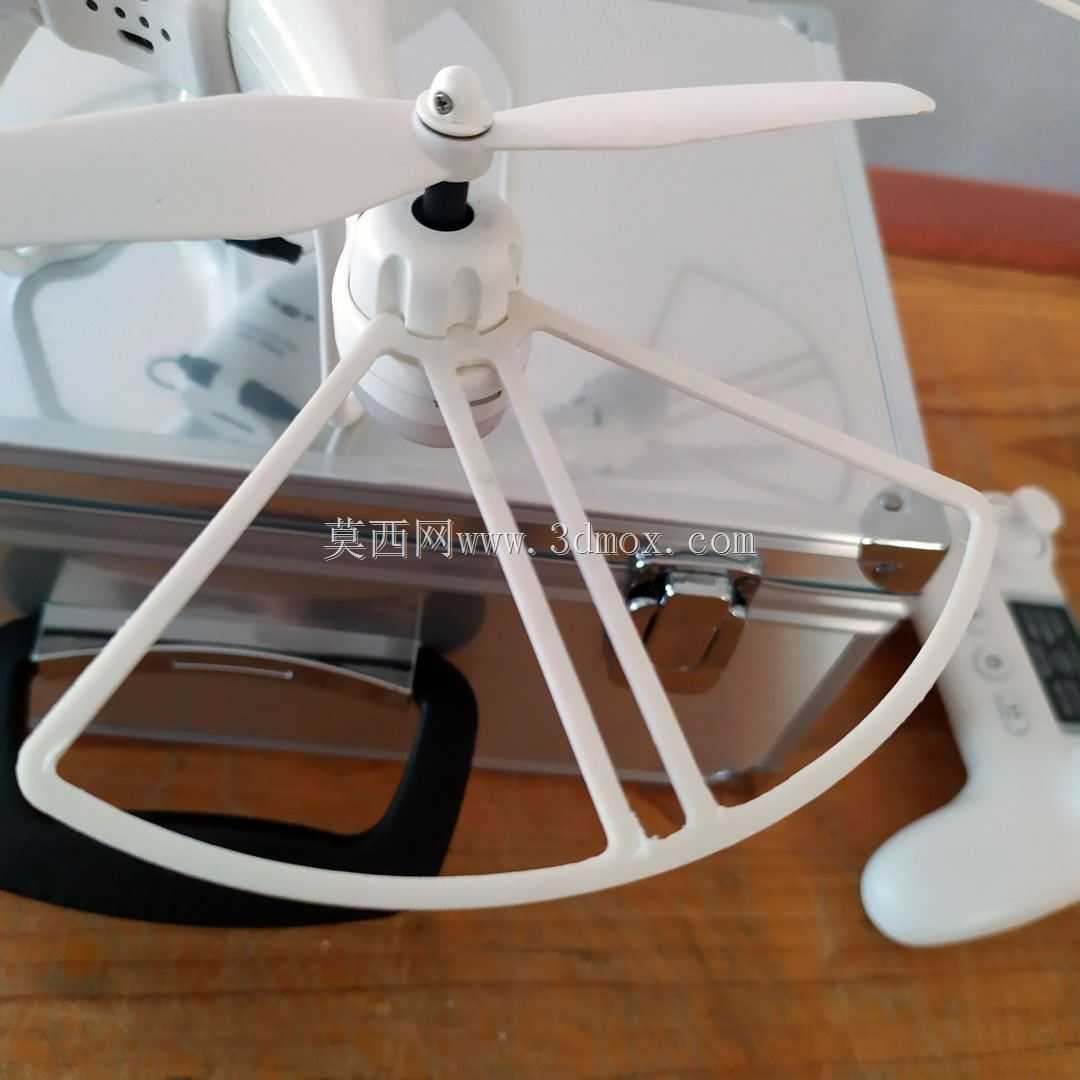

　　安装边界的设计完全匹配T25无人机的电机座固定点位，中心安装座的卡扣尺寸与电机座外缘的卡槽公差控制在0.1mm以内，安装时无需额外工具，直接对准卡位按压即可完成固定，拆卸时也只需轻拨卡扣即可取下，不会在机身上留下多余的安装痕迹。防护圈的整体高度略高于桨叶平面2mm，既可以在发生正面碰撞时率先接触障碍物阻隔冲击力，又不会因为高度过高遮挡下视视觉传感器的工作视野，不会影响无人机的定点悬停、低空避障等原有功能的正常运行。

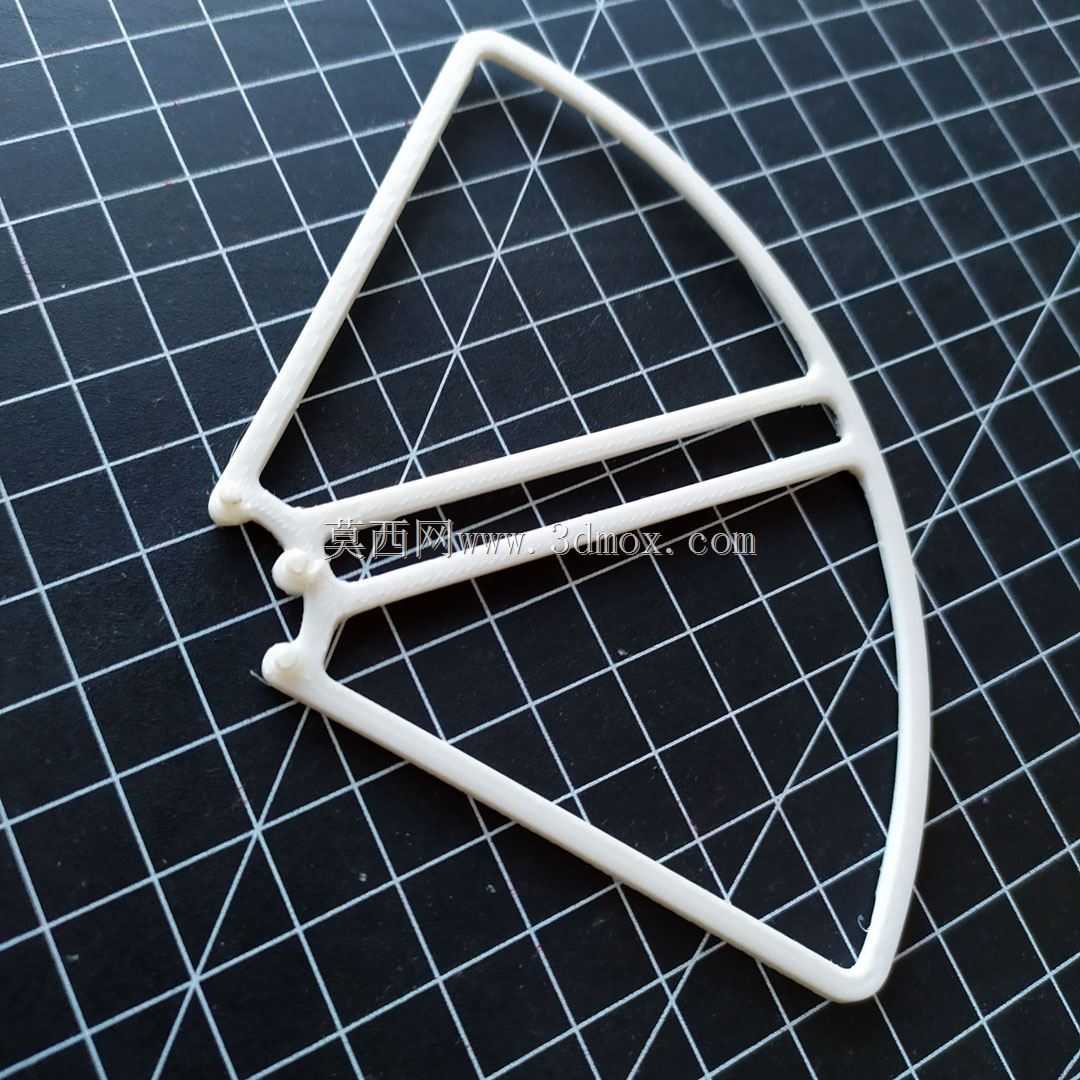

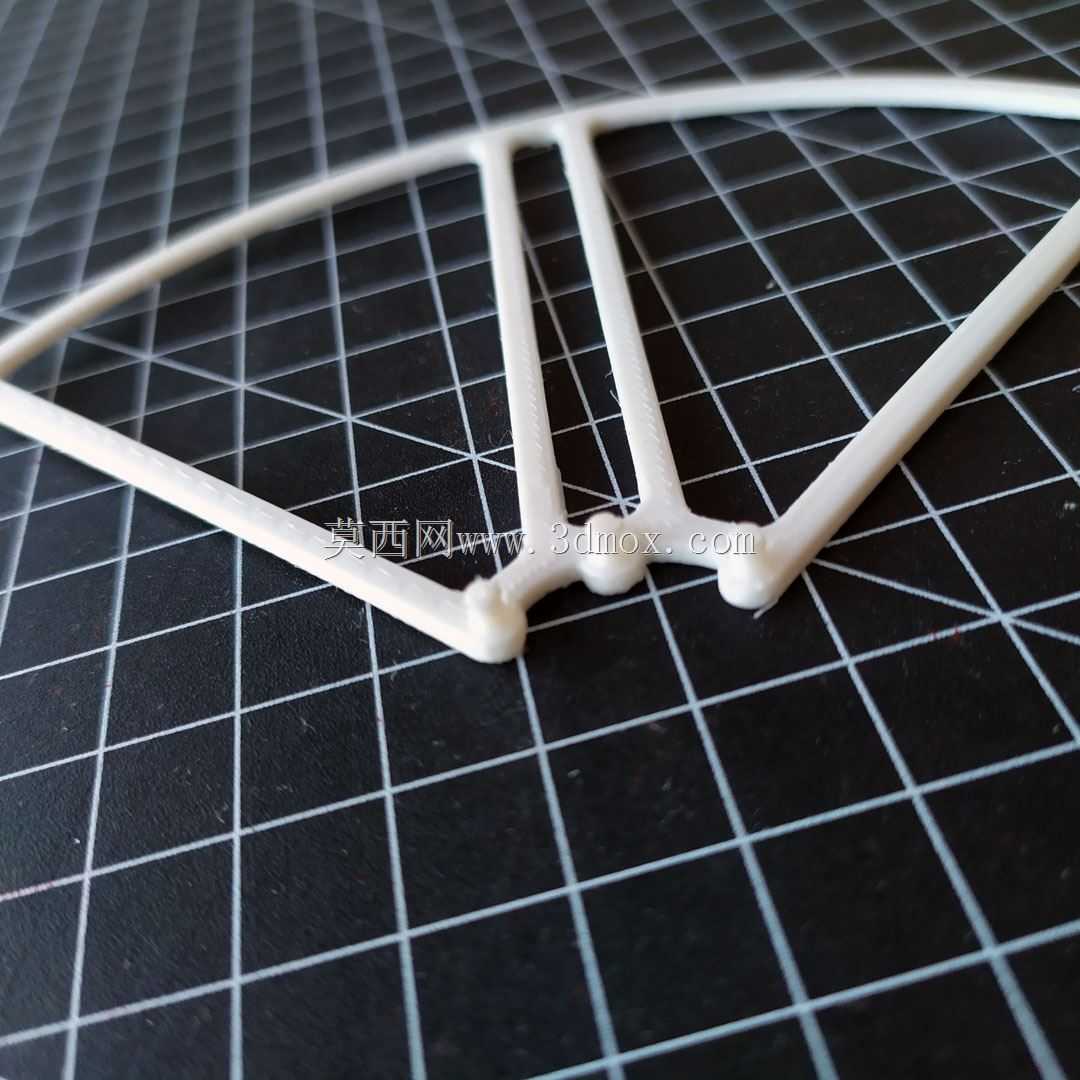

　　从结构强度设计角度，整个防护件采用了等壁厚的结构设计，壁厚均匀控制在1.8mm，既适合采用轻质PLA等耗材通过3D打印快速制作替换件，也可以通过注塑工艺批量生产，材料本身具备一定的韧性，发生轻度碰撞时可以通过微小的弹性形变吸收冲击能量，不会出现硬脆材质一碰就碎的问题。筋条与外框、中心座的连接位置都做了圆角过渡处理，避免长期飞行振动下连接位置出现疲劳断裂，经过实际装机测试，在1.5m/s的相对速度下碰撞硬质障碍物时，防护结构可以完全阻隔桨叶与障碍物的接触，碰撞后防护件无开裂、无变形，桨叶无损伤，无人机可以保持正常飞行姿态。

　　在实际户外飞行场景中，这套防护结构尤其适合新手练习阶段、室内狭小空间飞行、林区或者建筑周边的近距航拍作业，既可以降低操作失误带来的设备损坏风险，也能避免高速旋转的桨叶对周边人员、物品造成意外伤害。相较于市面上常见的全包式防护笼，这套半包结构的风阻更小，对飞行姿态的影响更低，重量仅为全包结构的60%左右，不会过度压缩无人机的有效续航时长，同时安装后的整体外扩尺寸控制合理，不会因为加装防护导致无人机无法通过原有收纳包的仓位，日常携带收纳无需反复拆装，使用便利性更高。

　　设计过程中也充分考虑了不同使用场景的适配性，防护结构的外框下缘做了微抬的倒角处理，在草地、砂石地面起降时，不会因为框体边缘刮蹭地面导致起降侧翻，同时筋条的分布位置避开了桨叶的下洗气流主要通道，不会干扰下洗气流的正常流动，避免悬停时出现不必要的姿态飘移。整个结构没有多余的装饰性设计，所有几何特征都服务于功能需求，没有冗余的结构重量，安装后整机的重心偏移量控制在0.5mm以内，无需额外调整飞控的重心补偿参数，装机后即可直接飞行。
