DIY CNC用平面铣刀分体式底座结构

　　这款分体式底座结构主要面向桌面级DIY数控加工场景设计，适配小型桌面CNC设备的平面铣削作业需求，也可兼容3D打印制作的非标加工设备安装使用，解决个人DIY加工场景中缺乏适配小型铣削动力头安装基座的痛点，无需依赖高精度工业级加工设备即可完成整套基座的制作与装配。

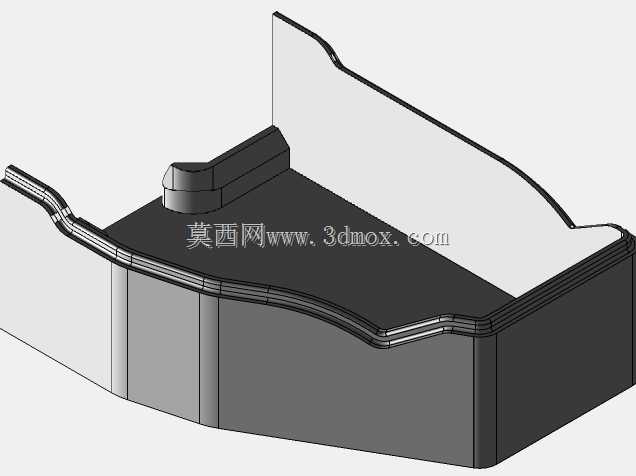

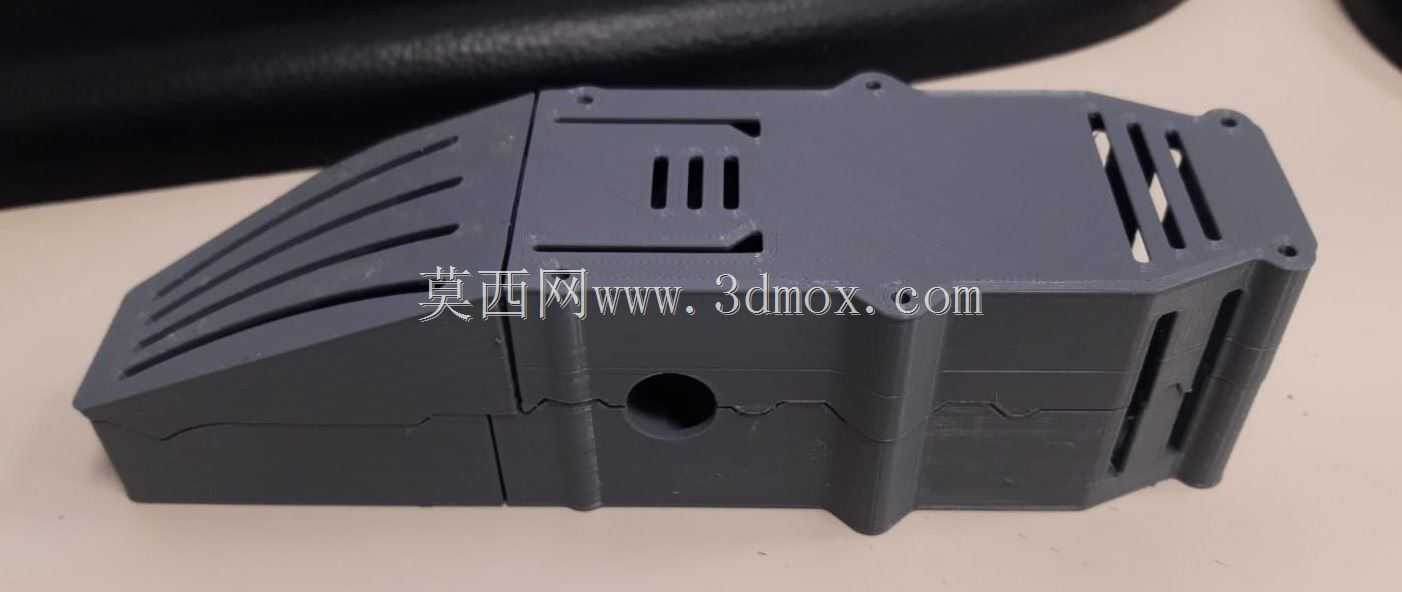

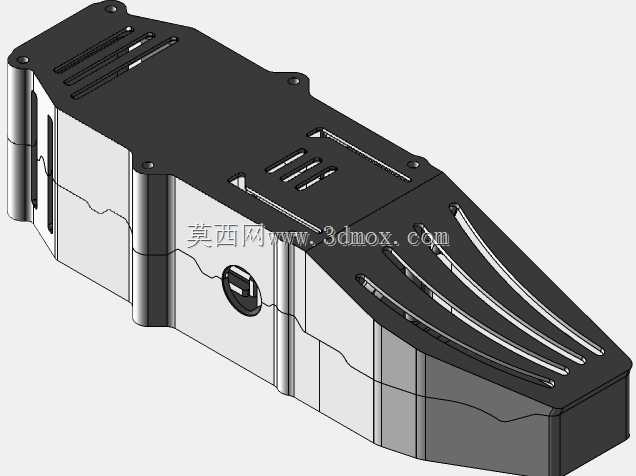

　　结构整体采用四模块拼合设计，拆分后的单个部件尺寸均控制在常规桌面级3D打印机的成型幅面范围内，同时也适配小型DIY CNC设备的单次加工行程，无需大尺寸加工设备即可完成单个零件的制作，拼合面采用嵌入式卡接结构设计，装配时无需额外复杂定位工装，依靠拼接处的凹凸止口即可完成各模块的对位，拼接后整体结构的同轴度与平面度可满足小型铣削作业的刚性需求，避免分体结构拼接后出现的错位、刚性不足问题。

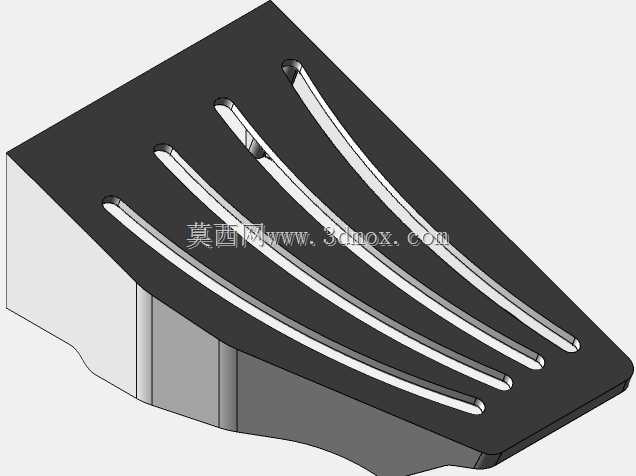

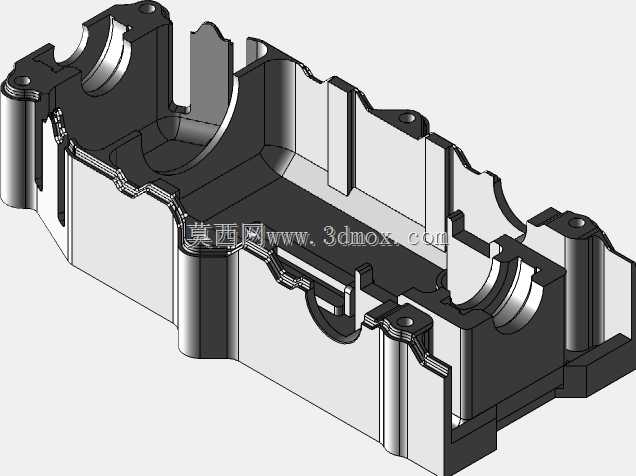

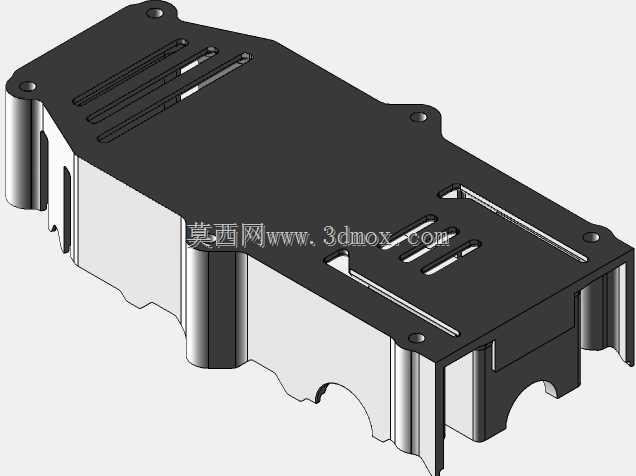

　　基座主体设置有统一规格的动力头安装孔位，孔位周边做了局部加厚处理，可直接夹持常规直径的小型平面铣刀动力头，安装孔的轴向与基座底面保持垂直，装配后可保证铣刀轴线与加工平面的垂直度，减少铣削作业中的让刀问题。基座两侧及顶面设计有阵列式通风槽，通风槽的走向顺着动力头工作时的散热气流方向设置，可在铣削作业过程中为动力头提供自然散热通道，避免长时间作业下动力头积热导致的性能衰减，同时槽体结构也可减轻基座整体自重，降低DIY设备移动轴的负载。

　　基座底面为全平面设计，可直接贴合安装在DIY CNC的移动工作台面上，基座边缘预留有多个沉头安装孔位，孔位间距适配常规20系列、30系列铝型材工作台的安装槽间距，可直接使用标准T型螺栓完成基座与工作台的固定，无需额外制作转接板。各拼接模块的连接位置设置有隐藏式螺丝孔位，装配后螺丝头可沉入结构内部，不会突出基座表面干涉加工行程，也不会影响基座在工作台面上的贴合度。

　　从实际使用场景来看，这款底座可适配个人DIY制作的小型PCB雕刻机、软金属铣削设备，也可作为小型打磨动力头的安装基座使用，拆分式的设计不仅降低了单个零件的制作难度，也方便后期根据不同规格的动力头更换对应模块，无需重新制作整个基座。结构设计上充分考虑了DIY场景的加工局限性，所有棱角位置均做了工艺倒角处理，避免3D打印或CNC加工后出现的锐边划伤问题，内部筋位的厚度均匀设置，既保证了整体结构的抗振性能，也避免3D打印过程中出现的壁厚不均导致的翘曲变形问题。

　　在安装边界上，拼合完成后的基座整体轮廓适配多数桌面级DIY设备的Z轴安装空间，不会超出常规小型CNC的行程范围，动力头安装孔的中心高度经过校准，装配后铣刀的作业行程可覆盖工作台面的常规加工区域，无需额外调整Z轴的原点位置。基座侧面预留的拓展孔位可按需安装冷却管路、定位挡块等附加配件，无需在主体结构上二次打孔破坏整体刚性，适配不同加工场景下的个性化改装需求。
