28BYJ-48步进电机结构三维数模

　　这款28BYJ-48步进电机的三维数模完整还原了实物的装配关系与结构细节，可直接用于小型自动化设备的结构干涉校验、安装位布局设计，也能作为传动系统选型阶段的空间占位参考。从实际工程应用场景来看，这类微型减速步进电机常出现在智能家居风摆控制、小型3D打印机送料机构、监控云台转向驱动、智能水表阀门控制、教学实验台传动演示单元中，核心作用是将脉冲电信号转化为固定步距角的角位移输出，配合驱动板可实现精准的角度定位、低速大扭矩传动，不需要额外加装减速箱就能满足小负载场景的传动需求，大幅简化终端设备的结构复杂度。

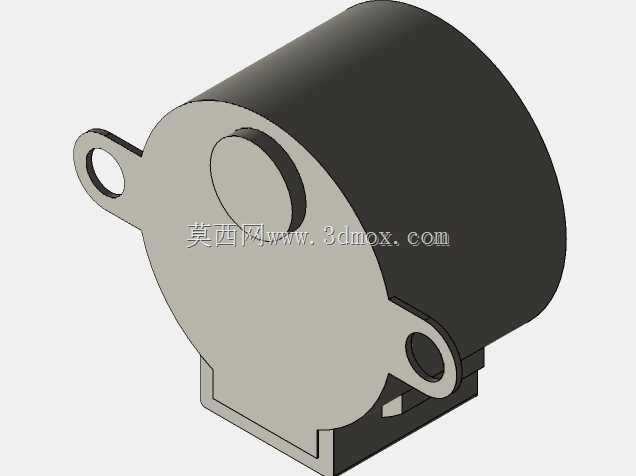

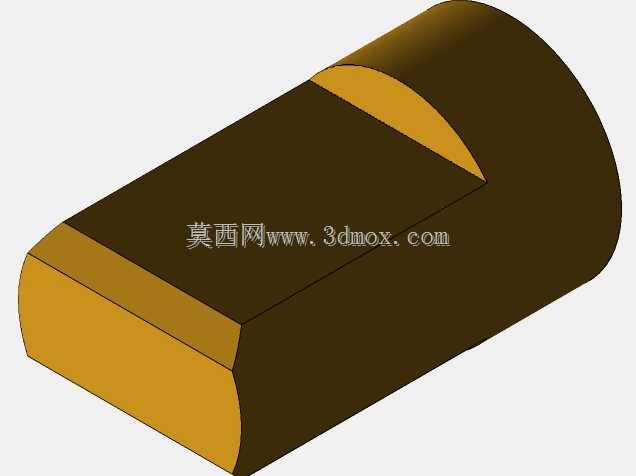

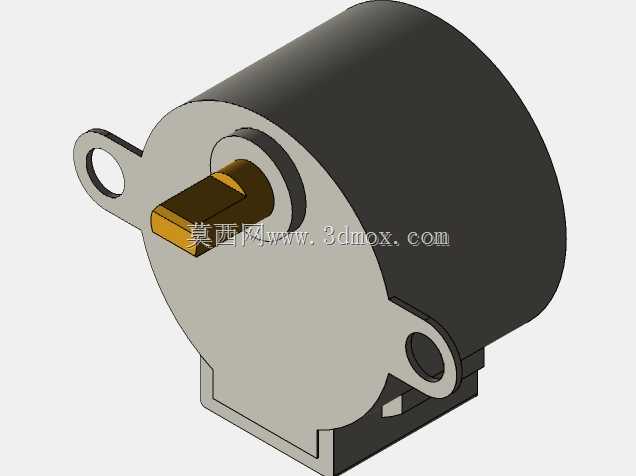

　　从结构设计逻辑来看，数模完整呈现了电机的几个核心组成部分：外侧的圆柱形定子壳体采用一体式冲压结构，表面做哑光黑的绝缘涂层处理，既可以保护内部的线圈绕组，也能起到导磁、提升电磁转换效率的作用；前端的端盖采用镀锌钢板冲压成型，两侧延伸出带安装孔的固定耳，两个安装孔的中心距、孔径都严格按照实物测绘尺寸还原，设计人员在做安装板布局时，可以直接调用数模上的安装孔位做配合设计，不需要反复核对二维手册的尺寸参数，避免出现安装位错位、固定耳与周边结构干涉的问题。输出轴采用D型切边结构，这种设计的核心目的是防止传动轮、摆杆等负载件在转动过程中出现打滑，相比圆形光轴配合顶丝的固定方式，D型轴的装配效率更高，传动扭矩传递更可靠，不需要在轴上加工顶丝孔，也降低了小直径轴的加工断轴风险。

　　数模中还原的内置减速组是这款电机的核心结构特点，不同于普通的两相步进电机直接输出，28BYJ-48在电机转子与输出轴之间集成了多级齿轮减速机构，通过小模数塑料齿轮的传动比匹配，把电机转子的高速低扭矩输出转化为输出端的低速大扭矩，同时也把步距角细分到更小的数值，提升角度控制的精度，这种设计刚好匹配小负载、低转速、需要精准定位的场景，不需要用户额外选配减速箱，压缩了整套传动机构的占用空间。在做整机结构布局时，设计人员需要重点关注几个安装边界尺寸：首先是电机主体的圆柱外径，这个尺寸决定了安装腔的最小开孔直径，要预留至少0.2mm的装配间隙，避免壳体与安装腔壁出现摩擦；其次是输出轴的伸出长度，这个尺寸直接关系到负载件的安装位置，如果输出轴伸出长度不足，会导致传动轮无法完全卡入D型轴段，出现传动打滑的问题，如果伸出量过长，又会导致负载件与端盖之间出现摩擦，增加运行阻力；最后是底部的接线端凸起尺寸，这个位置是线圈绕组的接线引脚区域，在布局时要预留足够的接线空间，避免导线被挤压破损，出现短路风险。

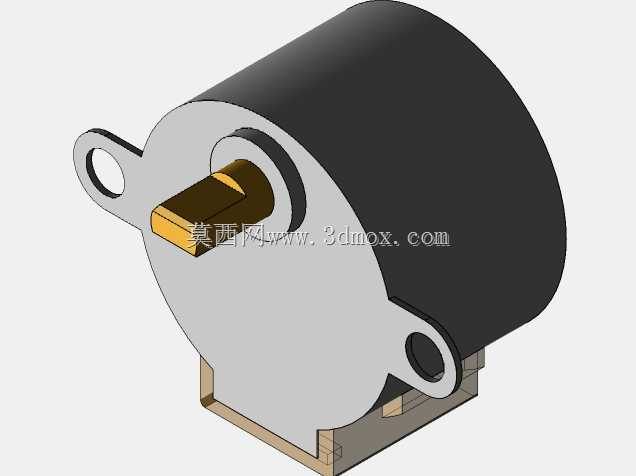

　　从建模细节来看，数模的各个装配零件都做了独立的实体拆分，定子壳体、端盖、输出轴、固定耳、底部接线座都保留了独立的特征，设计人员可以根据需要做爆炸视图制作、装配工艺模拟，也可以直接提取各个零件的尺寸做二次改型设计，比如调整固定耳的安装角度适配特殊安装位、修改输出轴长度适配不同厚度的负载件。在实际选型应用中，这款电机的运行噪音低、驱动电路简单，配合ULN2003驱动板就可以实现正反转、角度细分控制，工作电压覆盖5V到12V区间，适配绝大多数低压控制设备的供电体系，在做结构设计时，除了安装尺寸的匹配，还要注意电机的输出扭矩与负载的匹配，避免负载过大导致电机丢步、过热烧毁，数模中还原的减速箱结构也能帮助设计人员直观理解传动比的匹配逻辑，在做传动系统扭矩核算时，可以结合数模的齿轮参数快速计算输出端的额定扭矩，不需要拆解实物测量齿轮参数。
