比亚乔Vespa踏板车开关外壳结构设计

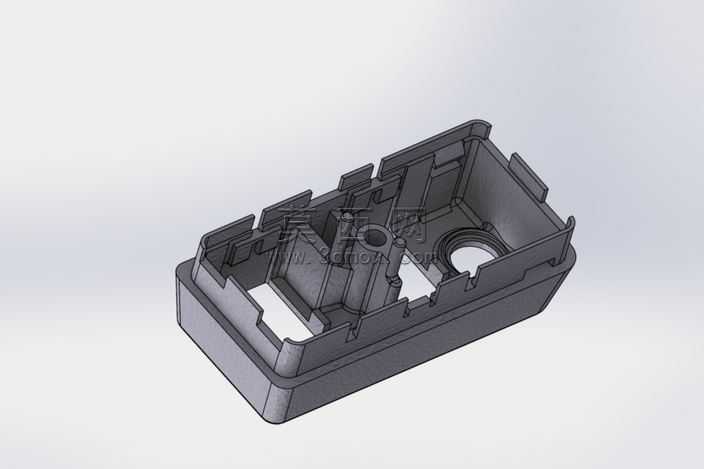

本作品为踏板摩托车用开关类塑料外壳的三维参数化模型，建模过程依托三维机械设计软件完成，全程采用自顶向下的设计思路，先完成整体安装空间的边界约束定义，再逐步拆分壳体的各个功能结构，确保所有特征完全匹配实车的装配尺寸要求。建模阶段优先使用草图驱动的实体特征，对壳体的主体轮廓采用拉伸、拔模、倒圆角的基础特征组合完成，针对壳体边缘的卡扣安装位，采用加强筋与卡扣一体化的特征设计，所有卡扣的扣合量、拔模角度均按照通用注塑件的设计规范设置，避免后续生产中出现脱模困难、卡扣断裂的问题。壳体内部的定位柱、走线槽、按键避让位均按照对应开关的电子元件尺寸做精准适配，定位柱的高度、内径尺寸严格匹配PCB板的安装孔位，走线槽的边缘做了圆角过渡处理，避免线束装配时被锐边割破绝缘层。渲染阶段为模型赋予哑光磨砂塑料的材质效果，调整材质的粗糙度、反光度参数还原车用PP塑料的真实质感，场景采用柔和的漫反射打光方案，清晰呈现壳体的内外结构细节，无过曝或暗部死黑的区域，能够直观展示壳体的壁厚分布、加强筋排布、安装位结构。整个壳体的壁厚设计保持均匀，在转角位置做了壁厚渐变处理，避免注塑生产时出现缩痕、气泡等缺陷，壳体边缘的密封槽结构按照IP54的防护等级要求设计，可匹配对应尺寸的密封胶条，提升开关组件的防水防尘能力。内部的支撑筋按照受力方向做交错排布，在不额外增加壳体壁厚的前提下提升整体结构强度，避免车辆行驶过程中受震动出现壳体开裂、按键卡滞的问题。模型的所有特征均保留完整的参数化建模历史，可根据不同车型的开关尺寸需求快速调整对应参数，修改壳体的长宽尺寸、安装位位置、按键开孔大小，适配不同规格的踏板车开关组件设计需求，也可直接用于注塑模具的结构设计参考，减少前期建模的重复工作量。
