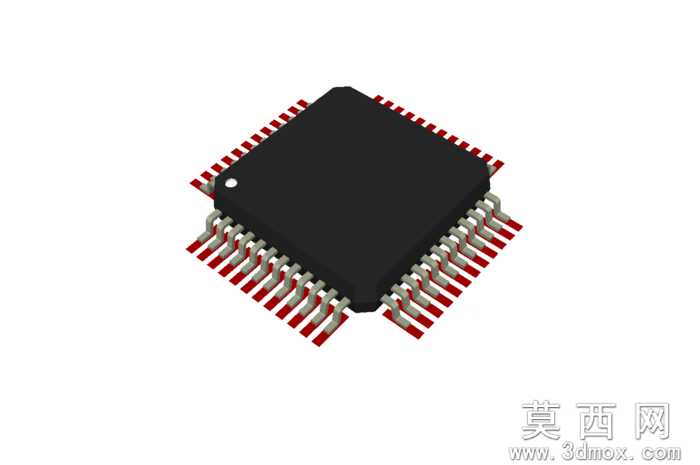

QFP48引脚扁平封装电子芯片三维模型

本作品为48引脚扁平封装集成电路芯片的三维建模成果，建模过程严格参照德州仪器官方公开的QFP48封装尺寸规范开展，整体结构还原度高，可直接用于PCB布局仿真、电子设备结构装配校验、产品宣传渲染等场景。建模阶段首先梳理封装的核心结构组成，将整体拆分为黑色塑封本体、引脚阵列、引脚与塑封结合区域、定位标识点四个核心模块，依托三维建模软件的参数化设计功能，先绘制塑封本体的基础轮廓，按照官方 datasheet 标注的本体长宽、厚度、边角倒角尺寸完成实体拉伸，在本体一角设置直径符合规范的圆形定位标记，还原真实芯片的引脚1识别特征，避免装配过程中出现方向错误。引脚建模是本作品的核心细节部分，48个引脚沿本体四边均匀排布，每边设置12个引脚，严格按照标准引脚间距、引脚宽度、引脚伸出长度、引脚弯折弧度参数制作，先完成单根引脚的轮廓草绘，通过扫掠命令生成带 gull-wing 弯折形态的引脚实体，再通过环形阵列命令沿本体四边完成引脚阵列排布，同时还原引脚根部与塑封本体的结合过渡结构，避免出现生硬的拼接缝隙，保证结构的真实感。材质与渲染阶段，针对不同部件匹配对应材质属性：塑封本体采用哑光黑色环氧树脂材质，调整粗糙度参数还原塑封表面的微磨砂质感，避免出现过度反光的塑料感；引脚部分区分两个区域，引脚与塑封连接的根部区域设置为红棕色的基材涂层，引脚外露的焊接部分设置为哑光锡金属材质，调整金属度与粗糙度参数，还原真实贴片引脚的半哑光金属质感，避免出现镜面反光的失真效果。整体建模过程严格控制公差，所有尺寸偏差控制在工业设计允许的公差范围内，模型同时保留了STL通用格式文件，可适配多数三维设计软件、PCB设计软件的导入需求，既可以用于电子类课程的封装结构教学演示，也可以用于消费电子、工业控制板卡的三维装配干涉检查，帮助设计人员在产品开发阶段提前验证芯片与周边元件、外壳结构的装配间隙，减少实际打样过程中的结构冲突问题。建模过程中特意规避了非必要的冗余细节，在保证结构精度的前提下控制模型面数，既满足渲染展示的精细度要求，也不会给装配仿真带来过大的运算负担，适配不同场景的使用需求。
