环形粒子加速实验装置结构设计

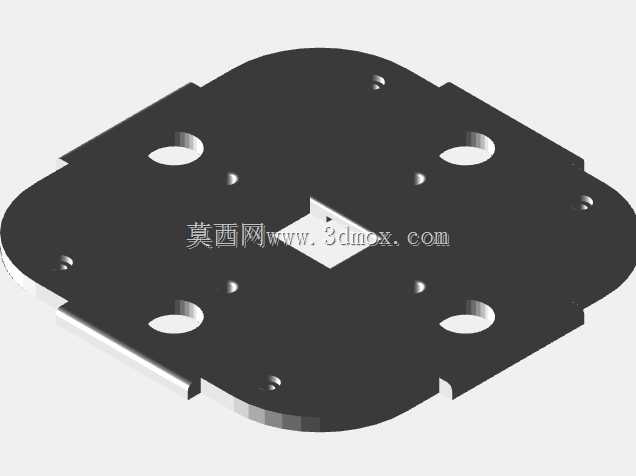

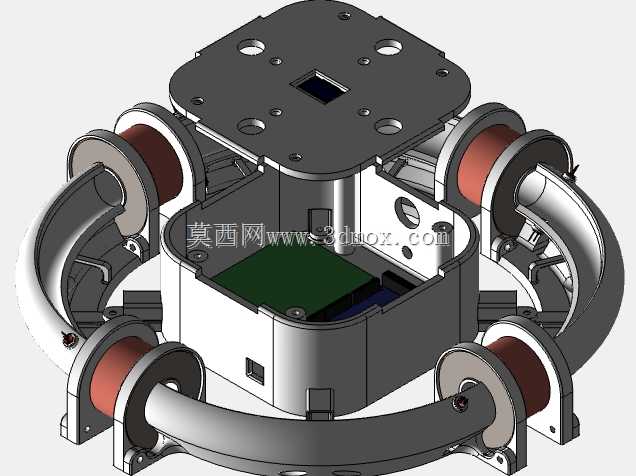

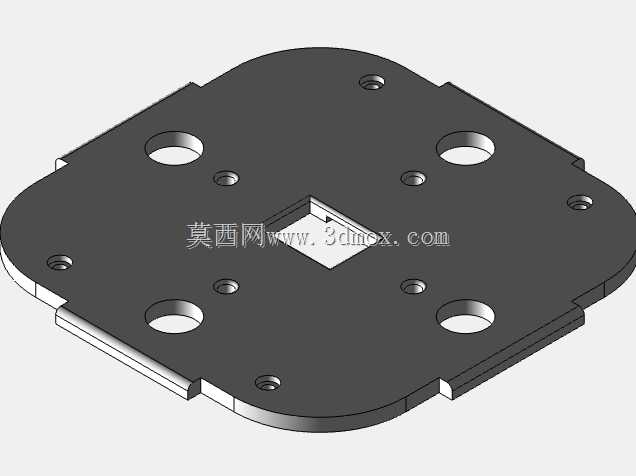

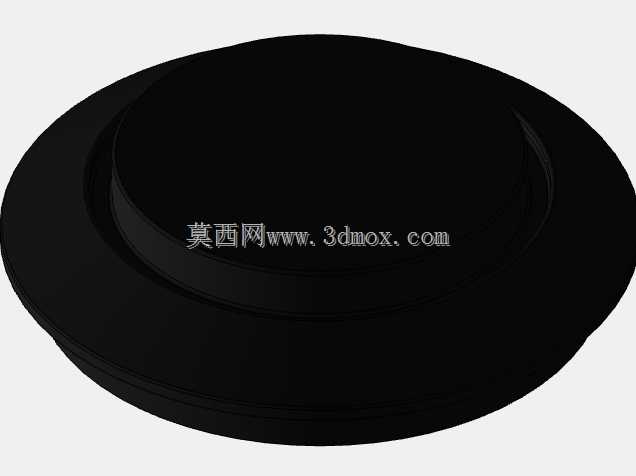

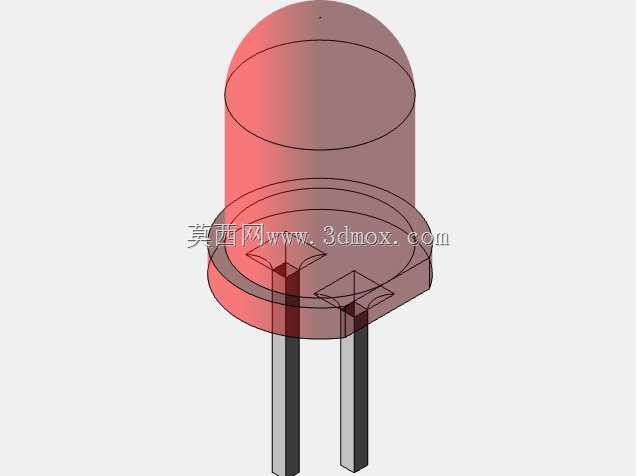

　　这套环形加速装置的结构设计，核心围绕小型粒子加速实验场景的实际使用需求展开，区别于大型科研装置的巨型化设计，该结构更适配高校实验室、小型科研团队的桌面级实验场景，整体安装边界控制在400mm见方的台面上，无需额外搭建大型承重基座，常规实验台即可完成安装固定。从结构布局来看，装置采用四组对称分布的电磁偏转线圈结构，环形真空轨道通过弯管段衔接各线圈模组，线圈模组与中心腔体之间采用定位销加螺栓的双重固定方式，保证长期运行下的结构稳定性，避免电磁振动带来的轨道偏移问题。中心腔体顶部设置带多组安装孔的方形法兰盖板，盖板上预留的方形通孔用于粒子注入与探测元件的安装，不同孔径的螺纹孔可适配不同规格的真空接头、传感器安装座，

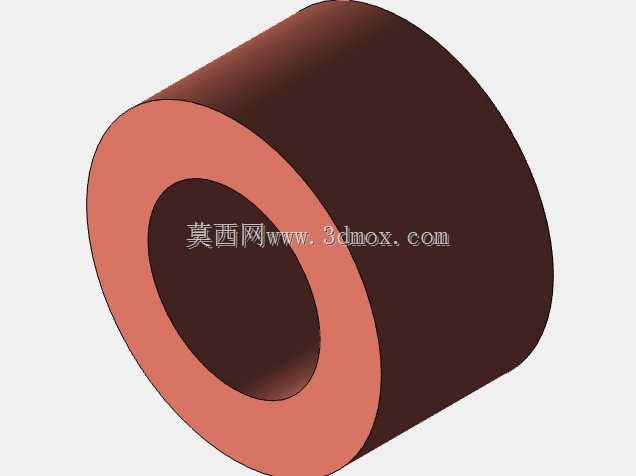

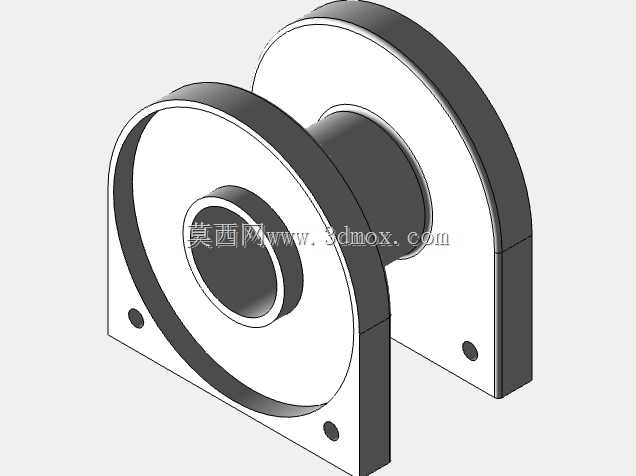

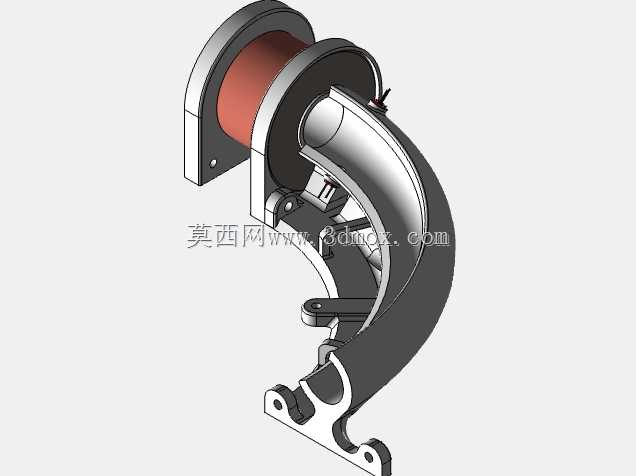

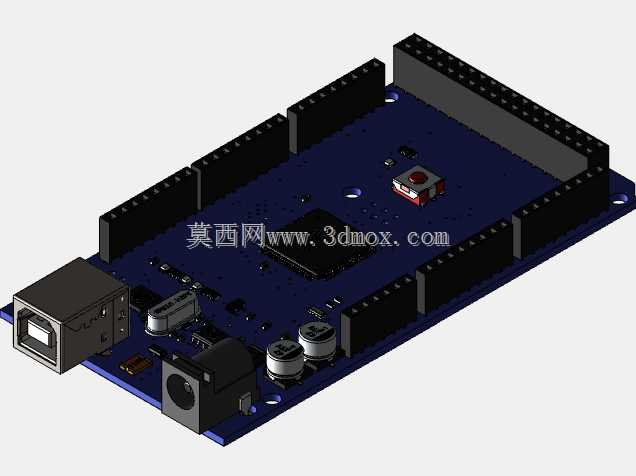

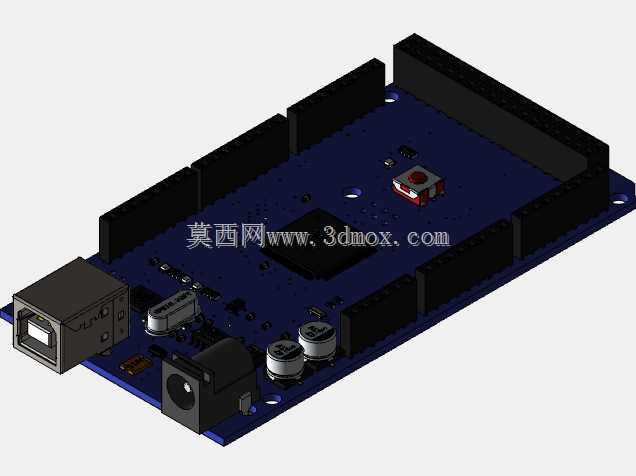

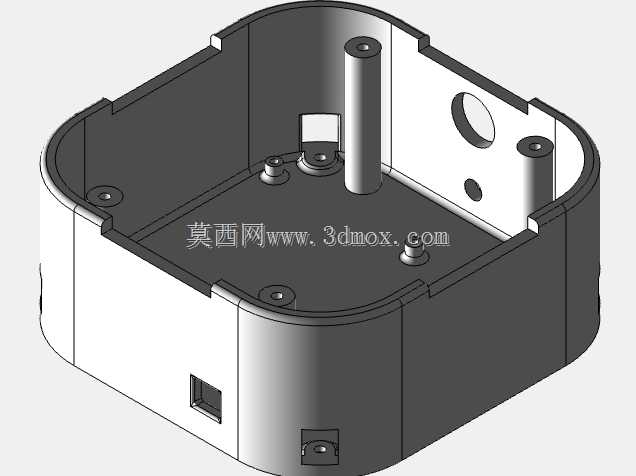

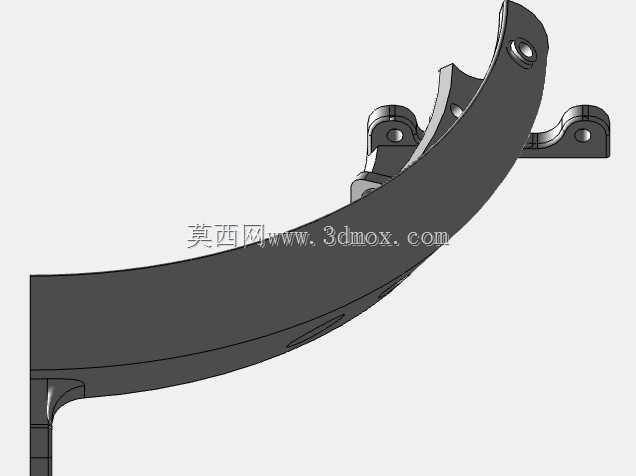

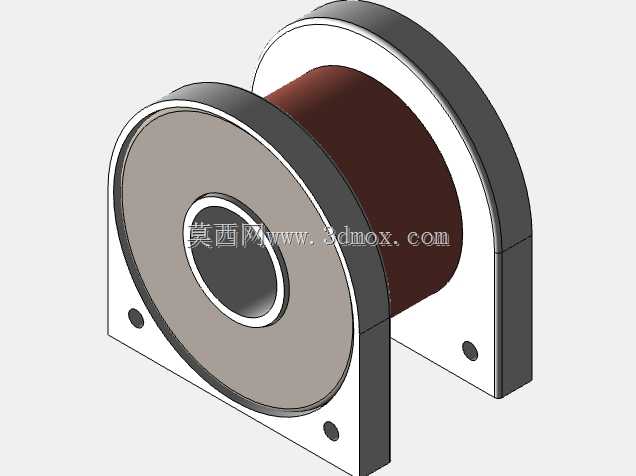

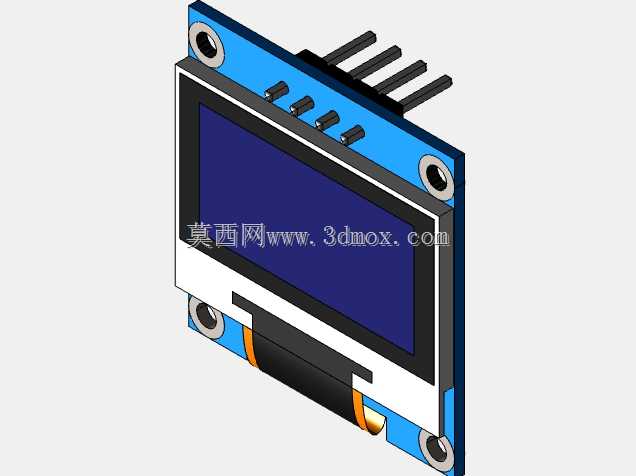

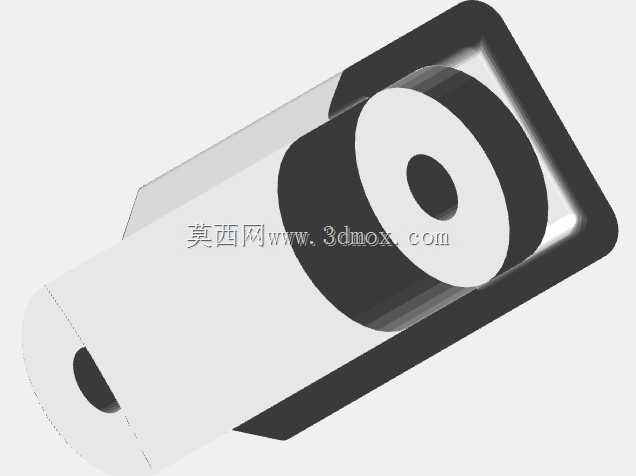

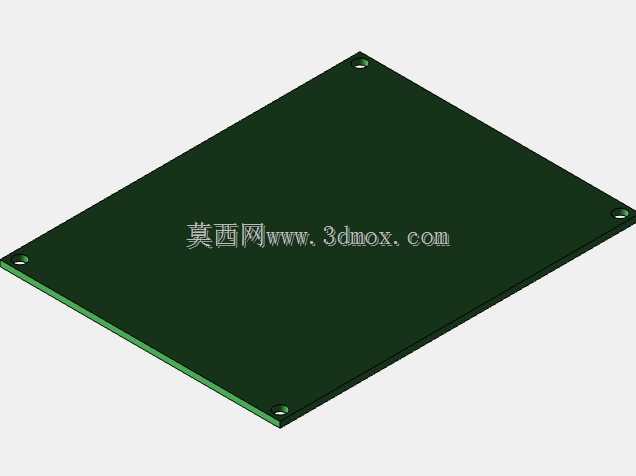

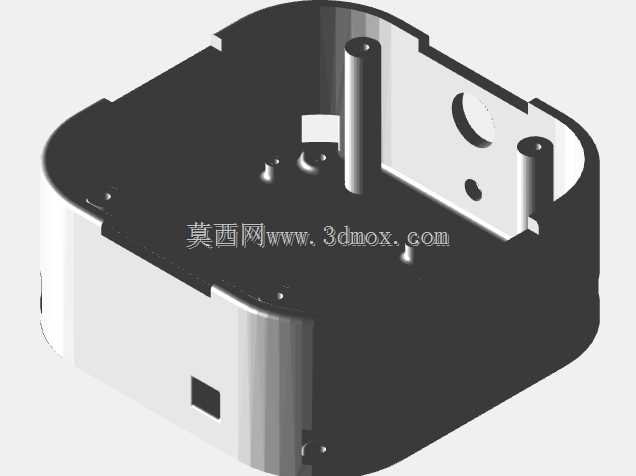

　　无需二次打孔加工即可完成常规实验配件的装配。线圈部分的结构设计充分考虑了拆装维护需求，每个线圈模组都采用独立的支架固定，支架与环形轨道的衔接处设置微调结构，可在装配时调整线圈与轨道的同轴度，保证偏转磁场的均匀性，线圈外侧的弧形护罩既可以起到电磁屏蔽的辅助作用，也能避免实验过程中人员误触高温线圈表面。环形轨道采用分段式设计，每段弯管之间采用法兰密封结构，可根据实验需求调整轨道曲率，或是更换不同内径的轨道段，适配不同粒子类型的加速需求，轨道与中心腔体的衔接处设置过渡连接段，保证粒子束从腔体引出后可平滑进入环形加速轨道，减少束流损失。中心腔体内部预留了电路板安装位，腔体侧壁的通孔用于走线与真空抽气接口连接，腔体底部设置定位凸台，

　　可直接固定在实验台的安装基板上，凸台周边的避让槽用于走线管与冷却管路的布置，避免管路与运动部件、电磁部件产生干涉。在实际使用场景中，这类小型环形加速装置可用于基础粒子物理实验教学、低能粒子束相关的材料辐照实验，相比大型加速装置，其结构紧凑、拆装便捷，可根据实验需求快速调整结构配置，适合多组实验轮换开展。设计过程中重点考量了电磁兼容与结构刚度的平衡，所有金属结构件都采用非导磁材质加工，避免干扰线圈产生的偏转磁场，同时通过有限元仿真对支架、盖板等受力部件进行刚度校核，保证在真空负压状态下结构变形量控制在0.02mm以内，避免轨道变形影响粒子运行轨迹。安装边界方面，装置整体高度控制在280mm以内，

　　各线圈模组向外延伸的最大半径为180mm，底部安装孔位采用标准孔距设计，可直接适配常规光学平台的螺纹孔布局，无需额外制作过渡安装板。线圈支架上预留的冷却管路安装槽，可适配外径6mm的冷却水管，在长时间高功率运行时可对线圈进行水冷降温，避免线圈过热导致的绝缘层老化问题。轨道段的密封槽采用标准O型圈尺寸，常规规格的氟橡胶O型圈即可满足真空密封需求，降低后期维护的配件成本。顶部盖板的安装孔位按照对称布局设计，可根据实验需求将探测元件安装在不同方位，测量不同位置的束流参数，盖板与腔体之间采用硅橡胶密封垫，既保证真空密封性，也可在需要快速开盖调整内部元件时快速拆装，无需等待密封胶固化。
