多关节铰接式可调定位连接比例尺结构

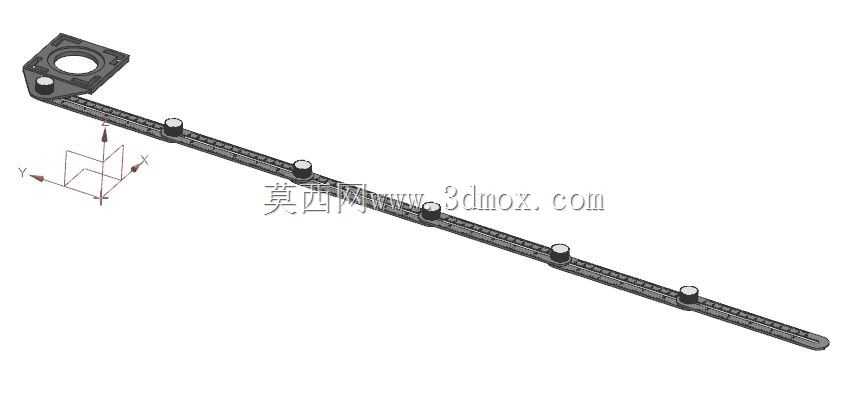

　　在非标自动化设备的工位定位、工装夹具的辅助支撑、检测工位的基准搭建场景里，这类带关节连接的长条形铰接定位件是很常见的结构单元，很多做设备改造、工装设计的工程师在做方案时，都会优先参考这类成熟的铰接连接逻辑，避免从零开始踩结构干涉、定位失效的坑。从实际使用场景来看，这类结构最常出现在需要灵活调整延伸长度、同时要保证连接端固定基准不偏移的工位上，比如生产线旁的传感器安装支架、小型工装的快速定位靠尺、检测设备的辅助基准臂，甚至是一些小型操作台的可调式挡边结构，都能看到这类结构的设计思路。它的核心功能是通过端部的法兰固定座锁定安装基准，再沿着长条形杆体上分布的多个铰接锁紧点，实现不同长度、不同延伸角度的位置固定，每个铰接点都可以单独锁紧，

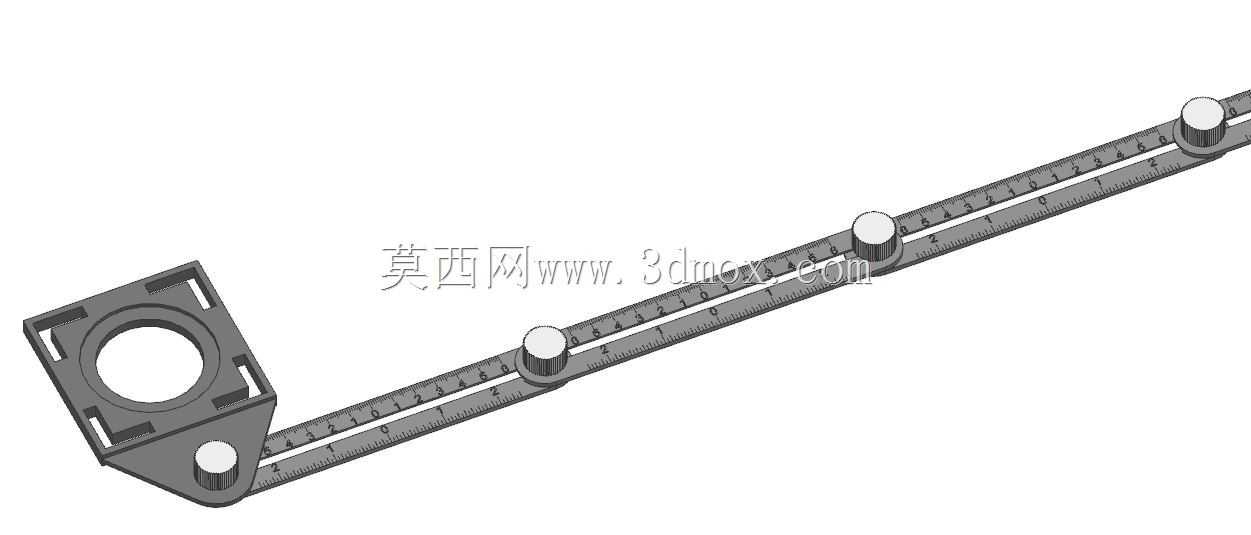

　　既可以让整根臂保持直线延伸状态作为基准尺使用，也可以根据现场安装空间的限制，调整各段的相对角度，避开周边的管线、其他设备部件，完成复杂空间内的位置连接。从设计思路上拆解的话，端部的方形法兰安装座做了带中心通孔的设计，这个通孔一方面是用来穿装锁紧螺栓，将整个臂体固定在设备的安装基准面上，另一方面也可以作为定位销孔，配合圆柱销实现安装位置的精准定位，避免长期使用后螺栓松动带来的位置偏移。法兰座和第一节杆体的连接位置做了铰接关节，这个关节的转动阻尼是经过匹配设计的，既不会因为臂体自身重量出现下垂偏转，也不会在调整角度时需要过大的操作力，方便现场调试人员快速调整到位。杆体本身采用了等截面的长条结构，沿着杆体长度方向均匀分布了多个铰接锁紧座，

　　每个锁紧座都自带锁紧旋钮，不需要额外工具就可以手动完成锁紧和松开操作，这一点在现场调试阶段非常实用——调试人员不需要随身携带内六角、扳手这类工具，直接用手拧动旋钮就可以固定各段的相对位置，大幅缩短现场调试的时间。杆体的侧面做了连续的刻度标识，这也是它作为比例尺使用的核心特征，刻度沿着杆体的长度方向均匀排布，精度可以满足一般工装定位、工位尺寸快速测量的需求，在调整臂体延伸长度的时候，可以直接通过刻度读取当前的伸出长度，不需要额外拿钢卷尺测量，对于需要快速复现安装位置的场景来说，这个设计能减少很多重复测量的工作量。从安装边界的角度来说，端部法兰座的安装孔位是按照通用的安装间距设计的，可以直接适配市面上常见的铝型材工作台、设备机架的安装槽尺寸，不需要额外做转接板加工；整根臂体完全收拢时的长度可以适配狭小的安装空间，完全展开时的长度可以覆盖大部分小型工装的定位需求，每个铰接点的转动角度都做了机械限位，避免调整角度过大导致内部的锁紧结构脱出，也能防止臂体转动时碰撞到周边的设备部件。在实际选型使用的时候，需要注意几个设计细节：首先是每个铰接点的锁紧力是匹配杆体自身重量设计的，如果要在臂体末端挂载额外的传感器、工装附件，需要核算挂载重量对应的力矩，避免超出锁紧力的承载范围导致臂体下垂偏移；其次是杆体的刻度基准是从端部法兰的定位面开始计算的，安装的时候要保证法兰定位面和设备基准面完全贴合，否则刻度的读数会出现基准偏差，影响定位精度；另外，

　　这类铰接结构的转动配合面都做了耐磨处理，长期反复调整也不会出现明显的间隙，但是在有大量粉尘、切削液的工位使用时，需要定期清理铰接位置的杂物，避免杂物进入配合面导致转动卡滞、锁紧失效。很多刚入行的结构工程师在做这类可调臂设计的时候，容易忽略铰接点的位置分布，要么把铰接点间距做的太大，导致调整精度不够，要么间距太小，增加了不必要的加工成本，而这个结构里的铰接点间距是经过实际使用验证的，既保证了调整的灵活性，也控制了整体的加工难度，杆体本身采用的是轻量化的截面设计，在保证整体刚性的前提下尽可能降低了自身重量，减少了端部法兰安装座的承载负荷，长期使用也不会出现臂体弯曲变形的问题。在做三维建模的时候，这个结构的每个铰接关节都做了完整的配合细节，不是简化的外观模型，工程师可以直接参考它的配合间隙、锁紧结构的尺寸，用到自己的设计方案里，也可以根据实际的使用需求，调整杆体的长度、铰接点的数量，适配不同的安装场景。比如在做小型检测工位的设计时，可以把这个结构作为传感器的安装支架，通过调整各段的角度和长度，把传感器精准送到检测位置；在做工装夹具设计时，可以把它作为快速定位的靠尺，通过刻度快速设定工件的安装位置，不需要每次都做尺寸测量；甚至在一些小型设备的操作门、防护挡板的连接结构里，也可以参考这个铰接锁紧的设计思路，实现防护门的多角度停留固定。
