多平面多几何激光烧结3D打印测试构件

　　这套构件的核心定位，是面向激光烧结类增材制造设备的成型能力校验，日常产线里新设备进场调试、更换粉末批次、调整激光扫描参数、校准铺粉辊间隙之后，都需要打印一组覆盖典型成型特征的试件，来快速判断设备当前的成型精度、悬空面成型质量、薄壁结构强度、铰接活动件的间隙预留是否符合工艺要求，避免直接打印正式生产零件出现批量报废。

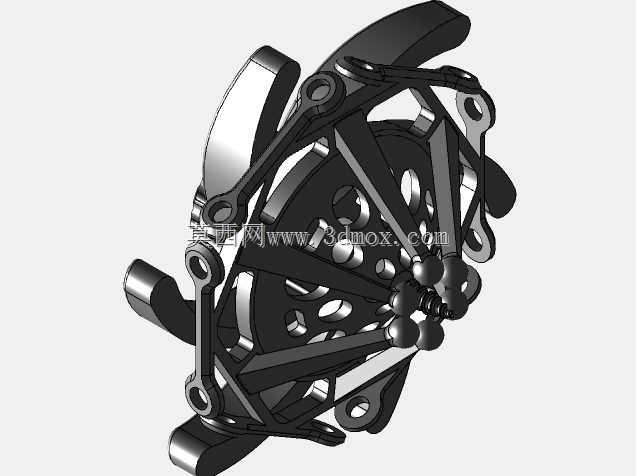

　　从结构设计思路来看，整套构件没有采用规整方块或者标准测试块的单调形式，而是把增材制造工艺需要验证的所有典型特征，整合到了一套放射状联动机械结构里：中心区域布置了多组球面铰接节点，沿径向均匀伸出六组带镂空减重孔的摆臂，摆臂两端都设计了同轴销孔配合结构，摆臂外侧延伸出不同倾斜角度的弧形曲面翼板，所有曲面的倾斜角度覆盖了从水平0度到垂直90度的全区间，其中特意设置了多个小于45度的低角度悬空面，不需要额外添加支撑就可以直接烧结成型，用来检验粉末床自身的承托能力，以及激光扫描时悬空区域的翘曲变形量。

　　实际使用的时候，打印完成后不需要拆解任何支撑，只需要把构件从粉缸里清出来，吹净孔隙里残留的未烧结粉末，就可以直接逐项检测：首先检查各个倾斜曲面的表面粗糙度，不同角度的曲面成型后表面台阶纹的疏密程度，可以直接反推当前层厚参数设置是否合理；其次检查摆臂上的各类镂空特征，包括圆孔、异形槽、薄壁筋条，最小的薄壁厚度控制在0.8毫米，最小的孔径1.2毫米，用来验证激光光斑的聚焦精度，以及细小特征是否会出现烧结粘连、断缺的问题；中心的球面铰接结构在打印完成后可以直接手动拨动，所有摆臂都能绕铰接点顺畅转动，不需要二次装配，这一特征专门用来验证活动配合间隙的预留值是否适配当前粉末的烧结收缩率——如果间隙留小了，铰接位置会被烧结成一体无法活动，如果间隙留大了，配合位置会出现明显旷量，通过这一组试件就能快速锁定当前材料最合适的配合间隙参数。

　　从安装边界和外形尺寸来看，整套构件的最大外轮廓控制在120毫米直径的球形空间内，整体高度不超过90毫米，刚好适配绝大多数桌面级和工业级激光烧结设备的标准成型缸尺寸，不需要调整成型平台的布局，铺粉过程中构件的所有凸起结构都不会和铺粉辊发生干涉，径向伸出的摆臂末端做了圆弧过渡，没有尖锐棱角，避免铺粉过程中刮蹭粉层造成铺粉缺陷。构件的底部设计了一圈厚度2毫米的环形基底，和成型平台接触的底面完全平整，打印过程中基底可以均匀承受烧结热应力，不会因为局部热变形出现翘曲边，保证整组试件的成型基准稳定。

　　在日常工艺验证场景里，这套试件相比传统的单特征测试块，优势在于一次打印就能同时获取十几项工艺参数的反馈：既可以检测大尺寸弧形曲面的成型平整度，也能验证细小铰接结构的活动自由度，镂空区域的清粉难度也同步得到验证，如果深孔和狭窄缝隙里的残留粉末可以顺利吹出，就说明设备的清粉工艺参数适配当前生产需求，要是狭窄孔隙出现堵粉，就可以提前调整后处理的吹气压力和清粉时长。构件上不同厚度的筋条从1毫米到5毫米梯度分布，烧结完成后可以手动掰动测试不同壁厚的烧结强度，快速判断当前激光功率和扫描速度的匹配度，不需要额外制作拉伸测试样件，就能快速完成设备工艺状态的全维度校验，非常适合增材制造车间做日常设备点检和工艺迭代使用。
