折射计替换用铰接连接支座结构

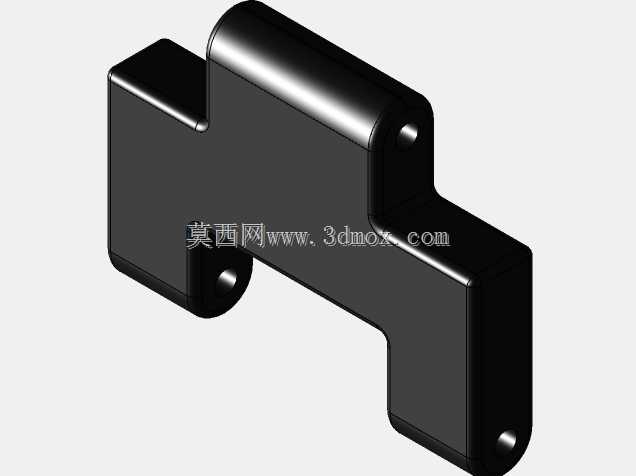

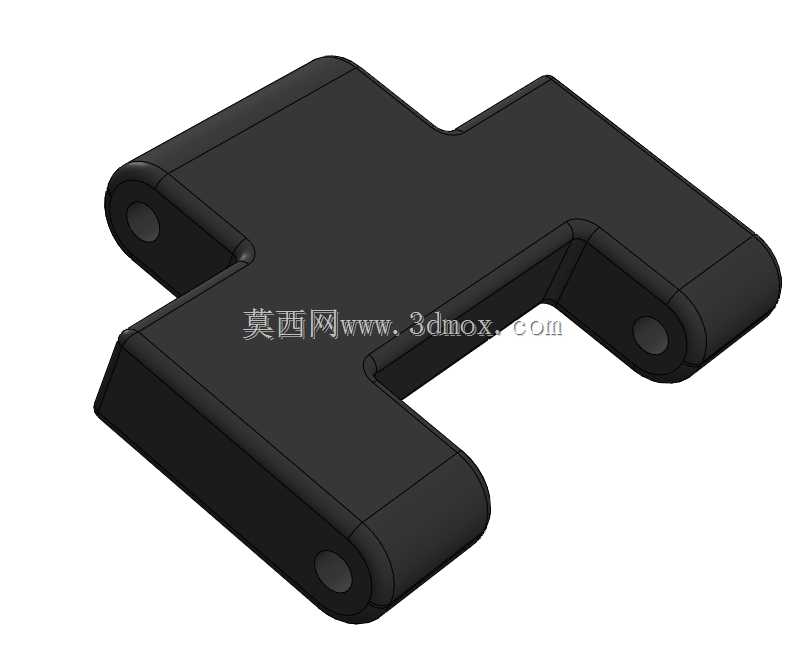

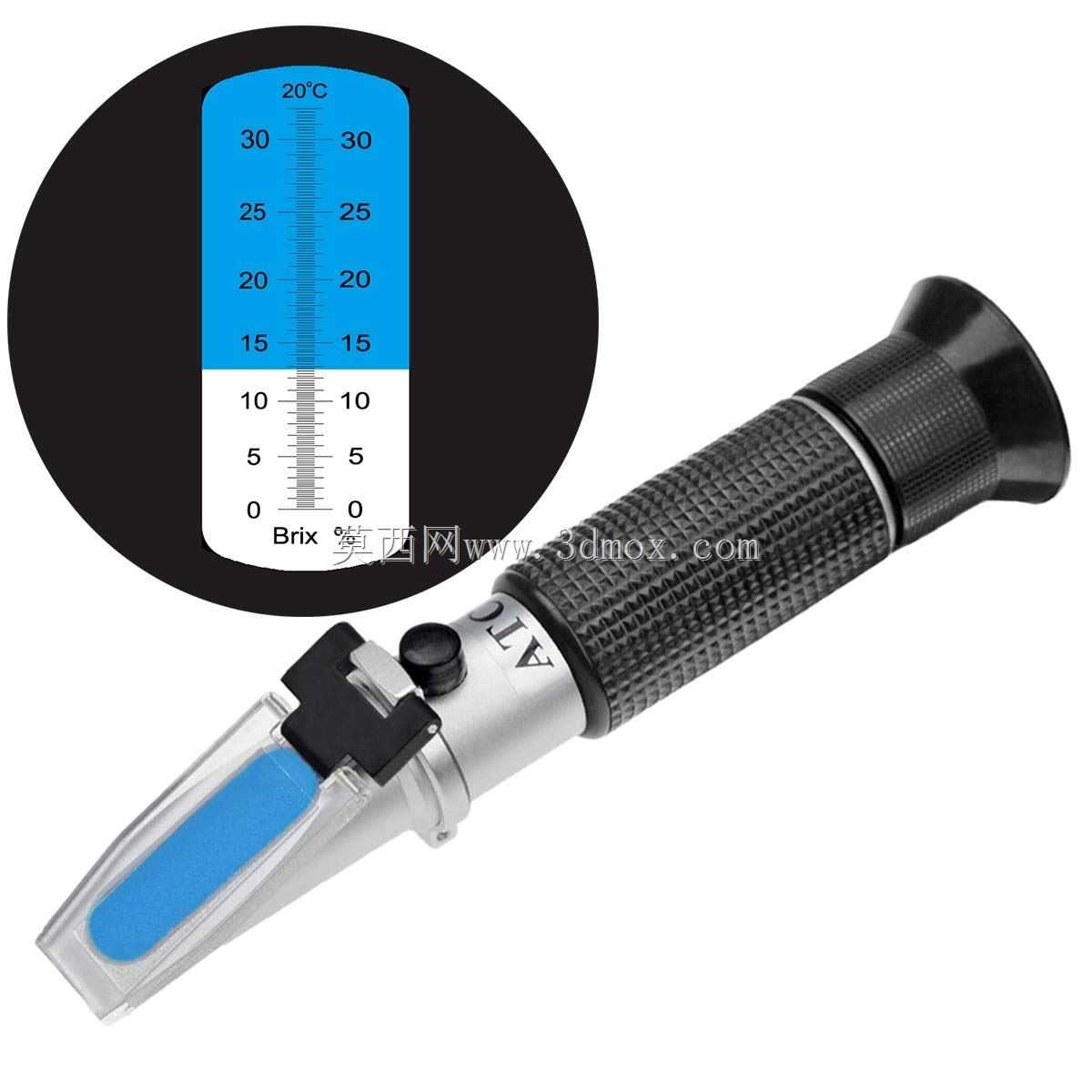

　　该铰接支座结构主要面向实验室光学检测场景下的手持或台式折射计设备维护改造使用，这类折射计日常需要频繁掀开上盖完成样液滴加、棱镜清洁、盖板复位操作，原有塑料铰链在长期反复开合、接触含糖或腐蚀性样液后极易出现轴孔磨损、根部断裂、定位偏移问题，直接导致盖板无法压紧棱镜表面，检测时样液层厚度不均，读数出现明显偏差。这款替换件的设计思路完全围绕现场维修的适配需求展开，没有采用原厂一体化铰链的复杂卡扣结构，整体为块状弯折构型，主体轮廓呈阶梯折角形态，三个铰接端分别预留同轴通孔，孔位位置严格匹配原有brix折射计的开合转轴布局，安装时不需要对设备本体的棱镜座、上盖板做大面积切削改造，仅需使用对应直径钻头对预制孔做少量修配，即可让销轴顺利穿入，

　　适配不同批次折射计存在的微小尺寸公差。从安装边界来看，零件的折角高度、各段臂长都控制在原有铰链的安装空间内，替换后不会和折射计的棱镜边缘、遮光橡胶垫、外壳握持区域发生运动干涉，开合过程中三个铰接点的转动轴线保持平行，盖板掀开角度可以达到日常操作所需的开度，既不会因角度过小遮挡滴加样液的操作空间，也不会因转角过大导致盖板和设备台面发生磕碰。结构受力层面，支座的弯折根部做了加厚处理，相比原厂薄壁塑料铰链，长期承受开合反复弯折载荷时，根部应力集中区域的截面模量大幅提升，不会在频繁使用后出现发白断裂问题；三个铰接孔的端面都预留了销轴限位的台阶空间，穿入转轴后可以通过卡簧或者点胶固定，避免销轴在开合过程中从孔位滑出。实际维修场景中，

　　这类替换铰链不需要更换整台折射计，仅需拆除断裂的原有铰链残件，将该支座对位到设备的安装基面，确认三个孔位分别对齐下座、中间摆臂、上盖板的连接位置，先穿入临时销轴试做开合动作，全程检查盖板闭合后是否能均匀压合在棱镜检测面上，若存在孔位轻微错位，可使用手电钻配对应钻头对预制孔进行扩孔修配，消除装配内应力，确认开合顺畅无卡滞后再更换正式销轴完成固定。零件的外形棱角都做了小圆角过渡，日常清洁设备时不会划伤操作人员手套或者手部，外露的铰接端面和设备外壳表面齐平，不会突出勾挂实验室的擦拭纸巾或者检测样本容器。针对折射计日常需要接触水、糖溶液、少量清洗溶剂的使用环境，该结构的实体构型没有狭窄的缝隙死角，清洁时可以直接擦拭支座表面，

　　不会残留样液结晶长期腐蚀铰接部位。在结构设计的建模过程中，优先保证三个铰接孔的同轴度公差，折角段的壁厚均匀，避免注塑或者3D打印制作时出现缩孔、变形，安装基面的平面度做了约束，贴合设备壳体时不会出现翘曲，保证铰链受力均匀传递到设备本体，不会在长期使用后出现固定位松动。不同于标准通用合页，这款支座的折角造型完全适配折射计上盖的特殊开合轨迹，不需要额外加装扭簧即可依靠盖板自身重力在闭合时保持压合状态，掀开后可以稳定停留在操作角度，不会自行回落砸到正在滴加样液的滴管。
